Способ преобразования выходного сигнала дифференциального трансформатора в широтно-импульсный и устройство для его реализации
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст
(53) УДК 621. 373 44 (088,8) по делам изобретений и открытийДата опубликования описания 30.05.80 Е. И. Чернов и В, Г. Арнаутов(72) Авторы изобретения Рязанский филиал Центрального опытно-конструкторского и технологического бюро ГОСНИТИ(54) СПОСОБ ПРЕОБРАЗОВАНИЯ ВЫХОДНОГО СИГНАЛАДИФФЕРЕ НЦИА ЛЬ НОГО ТРА НСФИРМА ТОРАВ ШИРОТНО-ИМ ПУЛЬСНЫЙ И УСТРОЙСТВОДЛЯ ЕГО РЕАЛИЗА 1 ИИ1.l Изобретение относится к измерительной технике и может найти применение в устройствах автоматического контроля и измерения различных неэлектрических величин.Известен способ снятия показаний диф. ференциального трансформатора, заключающийся в том, что на его первичную обмотку подается стабилизированное переменное напряжение. Напряжение вторичной обмотки выпрямляется и измеряется.Известно устройство, представляющее собой последовательное соединение стабилизатора переменного напряжения, дифференциального трансформатора, выпрямителя и измерительного прибора 11/Известен также способ преобразования выпрямленного напряжения вторичной обмотки дйфференциального трансформатора в широтно-импульсный сигнал путем периодического сравнения его с сигналом пилообразной формы и регистрации интервалов времени между тактовыми момента-ми и моментами сравнения 21 Однако промежуточное преобразование переменного сигнала вторичной обмотки .дифференциального трансформатора в постоянный неизбежно ведет к дрейфу нуля, что ухудшает точность преобразования. Кроме того, известное устройство требует наличия высокоточного стабилизатора переменного напряжения и высоко- точного выпрямителя.Наиболее близким к предлагаемокту по технической сущности является способ основанный на преобразовании положения сердечника дифференциального трансформатора"во времейной интервал, йри этом за начало .временнбго интервала берут тактовый момент, с которого начинают равномерно перемещать сердечттик второго дифференциального трансформатора из его крайнего положения, а за конец - мо мент равенства амплитуд сигналов вторичных обмоток первого и второго дифференциальных трансформаторов. Устрой-ство, реализующее этот способ, содержитдва дифференциальных трансформатора73814 2 6менте И 7 формируется задний фронт им- " мать функциональное преобразование), впульсадифференциальных манометрах и т,п,О 0 ц хсоыь.- коэффициент пропорциональности;Х - перемещение сердечника относительно электрической нейтрали дифференциального трансформатора 2,1 О Формула изобретения где ох-КьМиЧь 1 = - с 1 с,о 2 Ю ь К сои% 6 ь5Длительность Г, Выходного импульса равна даС;,= сЪ.На фиг. 2 обозначено; О, 04 - сигналы на выходах компараторов 3 и 4;ц - сигнал на выходе элемента И 7; 40 02 05 и ОЬ - сигналы на выходах соответственно вторичной обмотки трансформатора 2 и фазосдвигающих цепей 5 и 6,Устройство, преобразующее выходной сигнал дифференциального трансформатора 45 в широтно-импульсный и позвопяющее обеспечить функциональное преобразование сигнала, может найти применение во многих датчиках, где используются дифференциальные трансформаторы, напри О мер, в ротаметрах (при этом для обеспечения линейного выхода следует прини 1. Способ преобразования выходногосигнала дифференциального трансформатора в широтно-импульсный, заключающийся в преобразовании положения сердечника дифференциапьного трансформатора во временной интервало т л ич а ю щ и й с я тем, что, с целью повышения точности, иэ исходного сигнала путем его сдвига формируют опорныйсигнал и вспомогательный сигнал, соответствующий сигналу со вторичной обмотки дифференциального трансформаторапри крайнем положении его сердечника,и опредепяют начало временного интервала в момент равенства опорного и вспомогательного сигналов, а конец - в мо-мент равенства опорного и сигнала совторичной обмотки дифференциального трансформатора при текущем положении егосердечника.2. Устройст,во для осуществления способа по п. 1, содержащее последовательно соединенные источник переменного наЬпряжения, дифференциальный трансформатор и компаратор, о т л и ч а ю щ е ес я тем, что, с целью повышения точности, в него введены второй компаратордве фазосдвигающие цепи и элемент И,причем выходы первого и второго компараторов подклкнены ко входам элементаИ, их первые входы через первую фазосдвигающую цепь соединены с выходомисточника переменного напряжения, второй вход введенного компаратора черезвторую фазосдвигающую цепь подключенк источнику переменного напряжения,.Источники информации,принятые во внимание при экспертизе1. Шидлович Л. Х, Дифференциальные трансформаторы и их применение.М., фЭнергия", 1966, с. 87.2. Авторское свидетельство СССРМо 320038, кл. Н 03 К 7/08,27.05,70.3. Шидлович Л. Х. Дифференциальныетрансформаторы и их применение. ИЭнергия, 1966, с. 70.

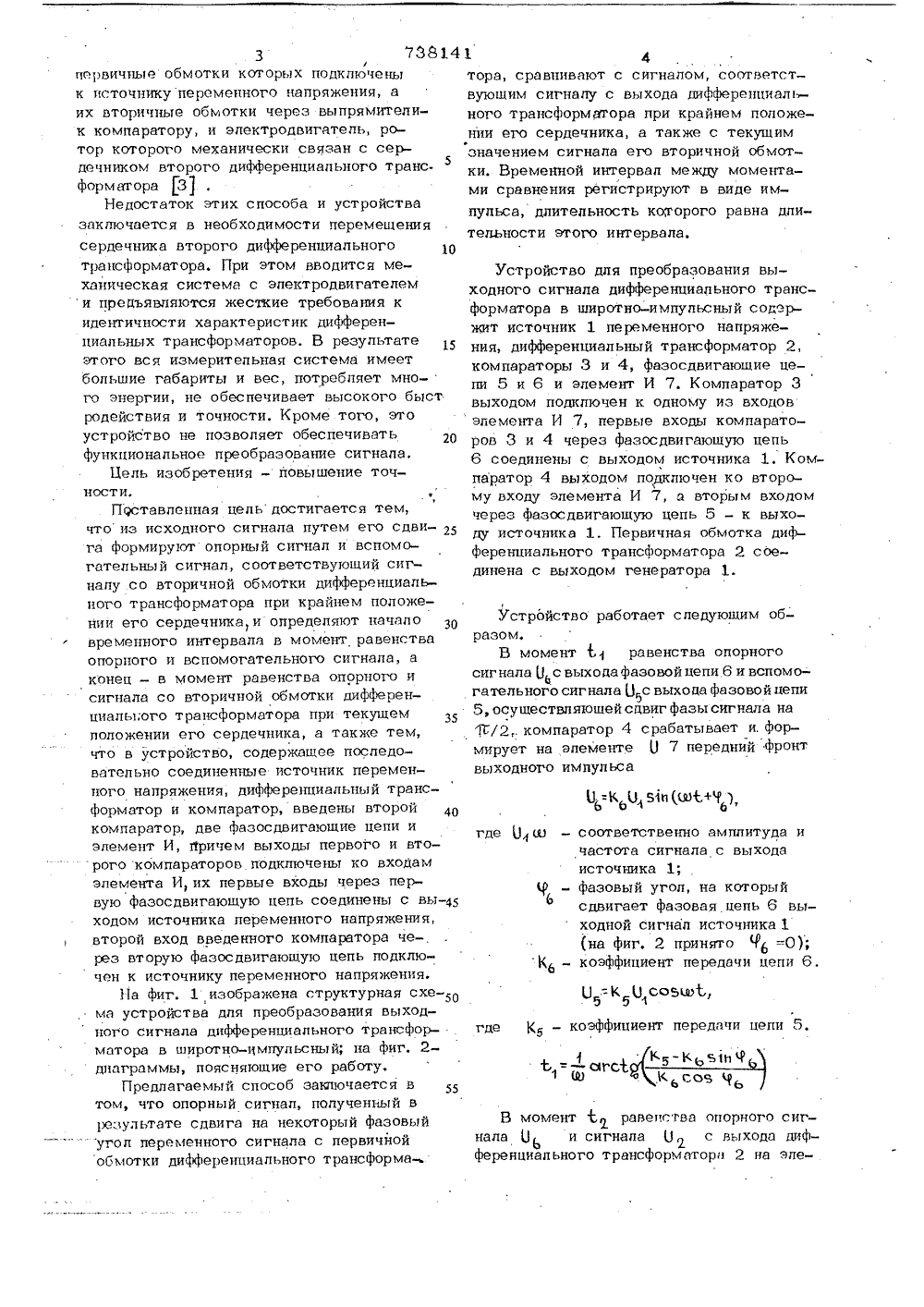

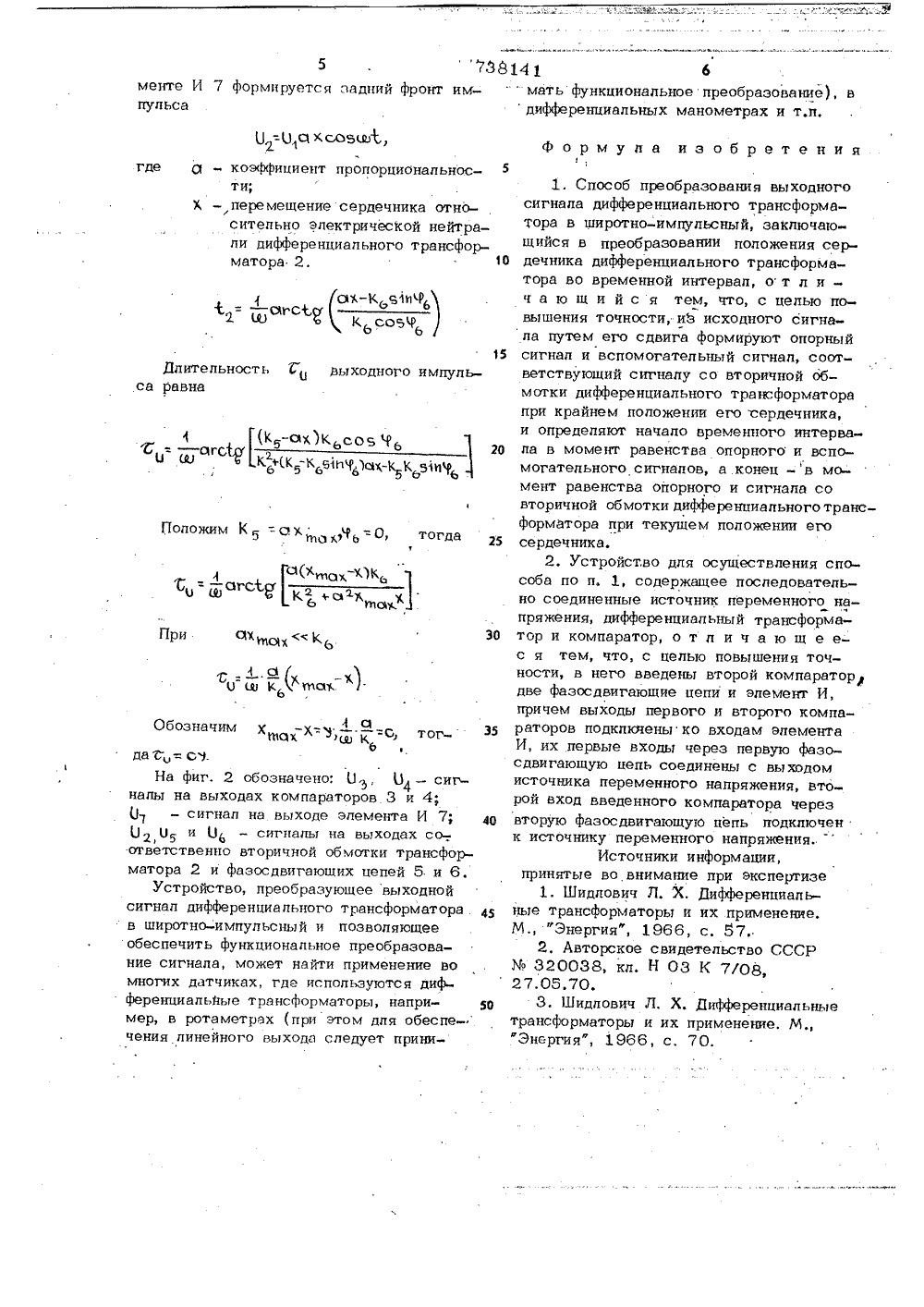

СмотретьЗаявка
2582363, 16.02.1978
РЯЗАНСКИЙ ФИЛИАЛ ЦЕНТРАЛЬНОГО ОПЫТНОКОНСТРУКТОРСКОГО И ТЕХНОЛОГИЧЕСКОГО БЮРО
ЧЕРНОВ ЕВГЕНИЙ ИВАНОВИЧ, АРНАУТОВ ВИТАЛИЙ ГРИГОРЬЕВИЧ
МПК / Метки
МПК: H03K 7/08
Метки: выходного, дифференциального, преобразования, реализации, сигнала, трансформатора, широтно-импульсный
Опубликовано: 30.05.1980
