Дифференциальная защита трансформаторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 107559
Автор: Дроздов
Текст

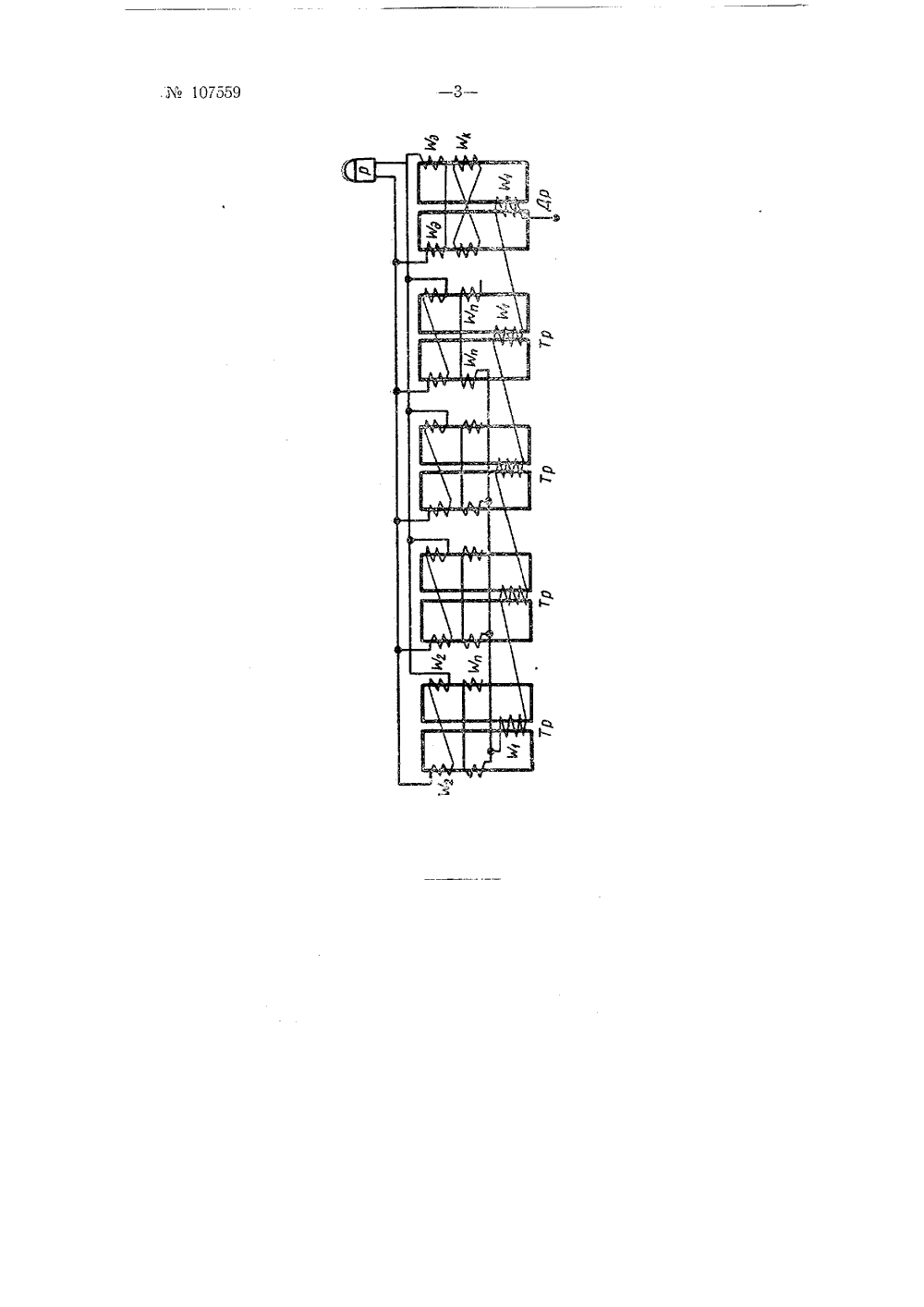

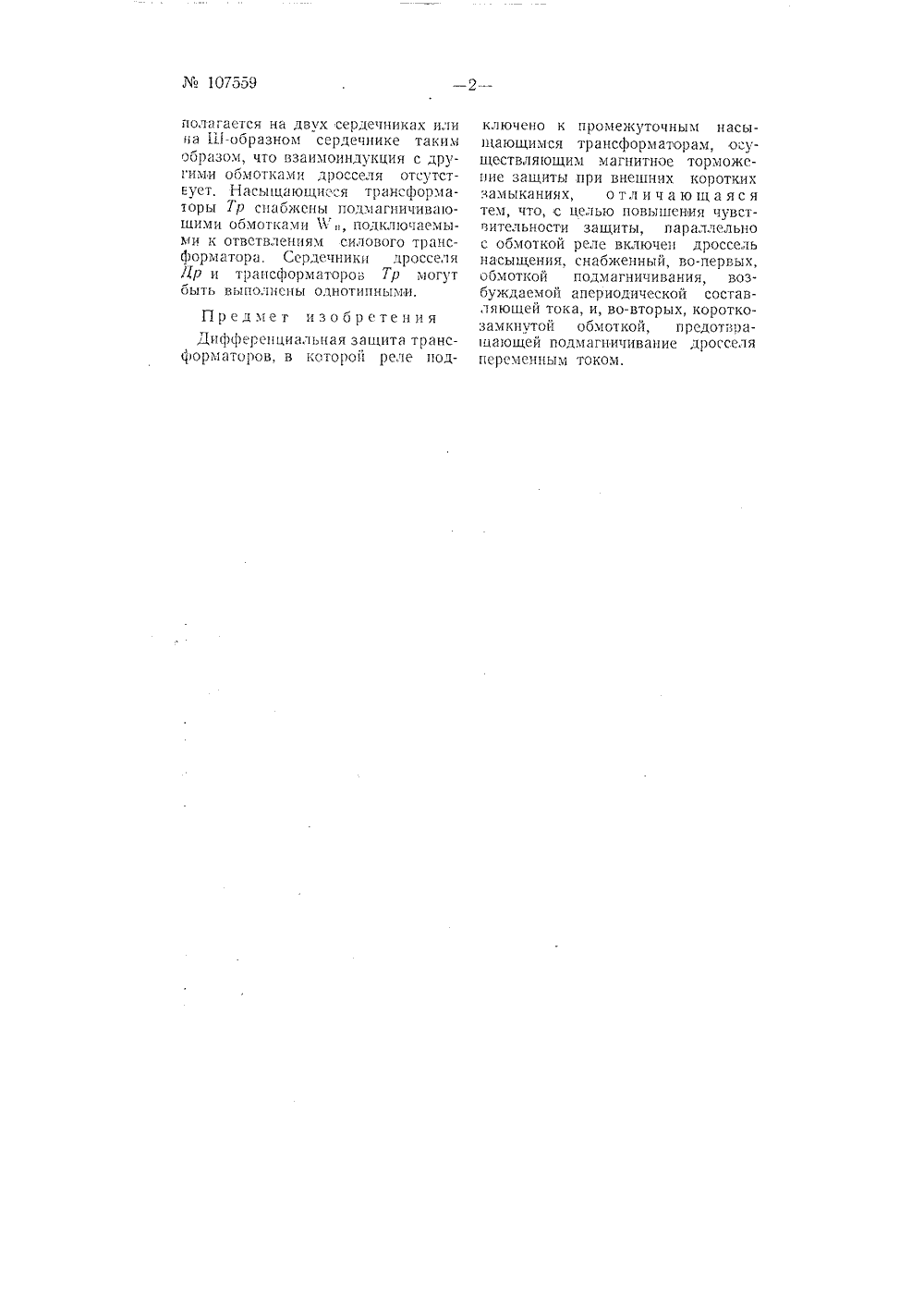

Дроздо ИФФЕРЕНЦИАЛЬНАЯ ЗАЩИТА ТРАНСФОРМАТОР вложено 16 октября 1956 г. за М 55983 в Комитет по делам изобретен и открытий при Совете Министров СССРДифференциальные защиты трансформаторов, в которых исполнительное реле подключено к промежуточным насыщающимся трансформаторам, осуществляющим магнитное торможение защиты при внешних коротких замыканиях, известны. Эти защиты не реагируют на токи небаланса прп больших сквозных токах, что позволяет повышать чувствительность защит ы, однако уменьшение тока срабатывания ограничивается необходимостью отстройки от бросков тока намагничивания при вкгпоченнях силового трансформатора. Часто при этом нельзя уменьшить ток срабатывания ниже 1,5 номинального тока трансформатора.Чтобы обеспечить возможность оольшего уменьшения тока срабатывания защиты и, следовательно, повышения ее чувствительности, предлагается параллельно с обмоткой реле включить дроссель насыщения, снабженный обмоткой подмагничивания, возбуждаемой апериодической составляющей тока, и короткозамкнутой обмоткой, предотвращающей подмагничивание дросселя переменным током.На чертеже показана схема описываемой защиты, магнитное торможение которой осуществляется с помощью четырех насыщающихоя трансформаторов Тр и добавочного дросселя насыщения Др, Первичные сбмотки Ъ всех четырех трансформаторов Тр и дросселя Др включены последовательно. Обмотка Ю дросселя возбуждается таким образом апериодической составляющей тока и образует обмотку подмагничиванпя дросселя. При наличии апериодической составляющей тока сердечник дросселя насыщается и его обмотка Юа отсасывает вторичньш ток от реле Р, к которому параллельно присоединены вторичные обмотки Ж трансформаторов Тр и обмотка 1 дросселя.Для того чтобы дроссель не подмагничивался переменным током, он снабжен короткозамкнутой обмоткой Юк, Обмотка дросселя Ъ, подключаемая к вторичной цепи, рас107559полагается на двух сердечниках или на П-образном сердечнике таким образом, что взаимоиндукция с другими обмотками дросселя отсутствует, Насыщающиеся трансформаторы Тр снабжены подмагничиваюгцими обмотками Ъ;, подключаемыми к овевленм слоого трансформатора. Сердечники дросселя Лр и трансформаторов Тр могут оыть выполнены однотипными.Предмет изооретения Дифференциальная защита трансформаторов, в которой реле подключено к промежуточным насыщающимся трансформаторам, осуществляющим магнитное торможение защиты при внешних коротких замыканиях, о тл и ч а ю щ а я с я тем, что, с целью повышения чувствительности защиты, параллельно с обмоткой реле включен дроссель насыщения, снабженный, во-первых, обмоткой подмагничивания, возбуждаемой апериодическои составляющей тока, и, во-вторых, коротко- замкнутой обмоткой, предотвпашающей подмагничивание дросселя переменным током.
СмотретьЗаявка
559183, 16.10.1956
Дроздов А. Д
МПК / Метки
МПК: H01H 71/30, H02H 3/28, H02H 7/04
Метки: дифференциальная, защита, трансформаторов
Опубликовано: 01.01.1957
Код ссылки
<a href="https://patents.su/3-107559-differencialnaya-zashhita-transformatorov.html" target="_blank" rel="follow" title="База патентов СССР">Дифференциальная защита трансформаторов</a>
Способ защиты обмотки трансформатора от внутренних повреждений и устройство для его осуществления
Номер патента: 729717
Опубликовано: 25.04.1980
Авторы: Новаковский, Успенский
МПК: H02H 3/24
Метки: внутренних, защиты, обмотки, повреждений, трансформатора
...в последних режи мах раненство выполняется для измейийшихся параметров обмотки, т. е. активного сопротивления и числа витков,которые отличаются от значений этихпараметров неповрежпенной обмотки,5 Использование дпя расчетного напряжения этих значений неповрежденной обмотки приводит к возникновению рассогласования в случае внутреннего повреждения, что и янляется критериемсрабатывания зашиты.Известны обмотки силовых трансформаторов, представляющие некоторое количество витков, охватывающих сердечник трансформатора. Но они предназначены для передачи энергии. По ним 15 протекают большие токи, зависящие отрежима работы трансформатора. Изменение токов ведет к изменению падения напряжения на обмотке. Падениенапряжения приводит к отличию напря...
Устройство для защиты вторичной обмотки трансформатора тока
Номер патента: 99722
Опубликовано: 01.01.1955
Автор: Бачурин
Метки: вторичной, защиты, обмотки, трансформатора
...витками (в зависимости от требований расчета). К дополнительной обмотке 4 трансформатора подключена дифференциально действующая об мотка 5 реле 3 через сопротивление б, имеощее такую величину, чтобы общее сопротивление цепи, состоящей из обмоток 4 и 5 и сопротивления 6, было равно сопротивленно цепи основной вторичной обмотки 1 трансформатора. Г 1 ри этом условии, при любом режиме работы трансформатора тока токи в цепях обеих оомоток реле 3 будут одинаковыми.Обе обвоткл 2 и 5 реле д действуют на один и тот же подвижный элемент реле, управляющий замыканлем и размыканием контактов 7, которые в замкнутом положении замыкают основную вторичную обмотку 1 трансформатора тока на сопротивление 8.Если необходимо, чтобы через обмотку 5...
Устройство для защиты силового трансформатора с регулятором мощности в цепи первичной обмотки от режима однополупериодного питания
Номер патента: 1385181
Опубликовано: 30.03.1988
Авторы: Горинов, Можаров, Новиков, Палицына, Янцев
Метки: защиты, мощности, обмотки, однополупериодного, первичной, питания, регулятором, режима, силового, трансформатора, цепи
...1 постоянной составляющей выполнен (фиг.2) в виде усилителя и фильтра нижних частот и содержит дифференциальный усилитель 7 с.емкостью 8 и резистором 9 цепи обратной связи. 45 Диодный мост О на входе усилителя является преобразователем полярности, диод 11 ограничивает напряжение на базе транзистора 12, который вместе с транзистором 13 образует управляемый усилитель мощности для питания входной. части (светодиода 14) опто- пары, Конденсатор 15 снимает пульсации напряжения, пропущенные фильтром.Исполнительный орган 2 может быть выполнен (фиг.З) в виде тиристора 16 выходной части оптопары, открывающегося при подаче сигнала со светодиода 14 и включенного в цепь питания обмотки 17 автомата 18 питания, контакт 19 которого размыкается и...
Устройство для релейной защиты силового трансформатора с расщепленными обмотками
Номер патента: 1023501
Опубликовано: 15.06.1983
Авторы: Жгутов, Засыпкин, Рогачевский, Шафир
МПК: H02H 7/04
Метки: защиты, обмотками, расщепленными, релейной, силового, трансформатора
...с расщепленными обмотками, содержащее датчикитока, установленные на вводах параллельных ветвей нерасщепленной обмоткитрансформатора и на вводах всех расщепленных обмоток, причем выходы датчиков тока функционально связаны через орган сравнения с реагирующим органом, дополнительно введены двасуммирующих блока с коэффициентамипередачи, сумма которых по всем входам каждого суммирующего блока рав 5 на нулю, причем выходы датчиков тока,установленных на вводах параллельныхветвей, нерасщепленной обмотки соединены со входами первого суммирующегоблока, а выходы датчиков тока, уста 10 новленных на вводах расщепленных обмоток, соединены со входами второгосуммирующего блока, а выходы обоих суммирующих блоков подключены к органу.сравнения.35 На...
Способ обнаружения короткого замыкания обмотки трансформатора
Номер патента: 740170
Опубликовано: 05.06.1980
МПК: H02H 7/04
Метки: замыкания, короткого, обмотки, обнаружения, трансформатора
...внутренней периферийной поверхности боковой стенки 2 корпуса 1 и помещен на одной оси с Первичной обмоткой 3. Электропроводный элемент б связан с радиальной составляющей потока рассеивания, который распределен в осевом направлении первичной обмотки Ч,Электропроводный элемент 7 может быть смонтирован на внешней периферийной поверхности магнитного сер-. дечника 5 и окружен концентоически первичной обмоткой 3 поверх вторичной обмотки 4, При необходимости могут быть использованы оба электро- проводных элемента б и 7.При устойчивом, состоянии транс" форматора с первичной. обмоткой 3, свободной от короткого замыкания, радиальная составляющая потока рассеивания распределена по оси симметрйчно по отношению к центральной осевой точке первичной...
