Устройство для срезания деревьев

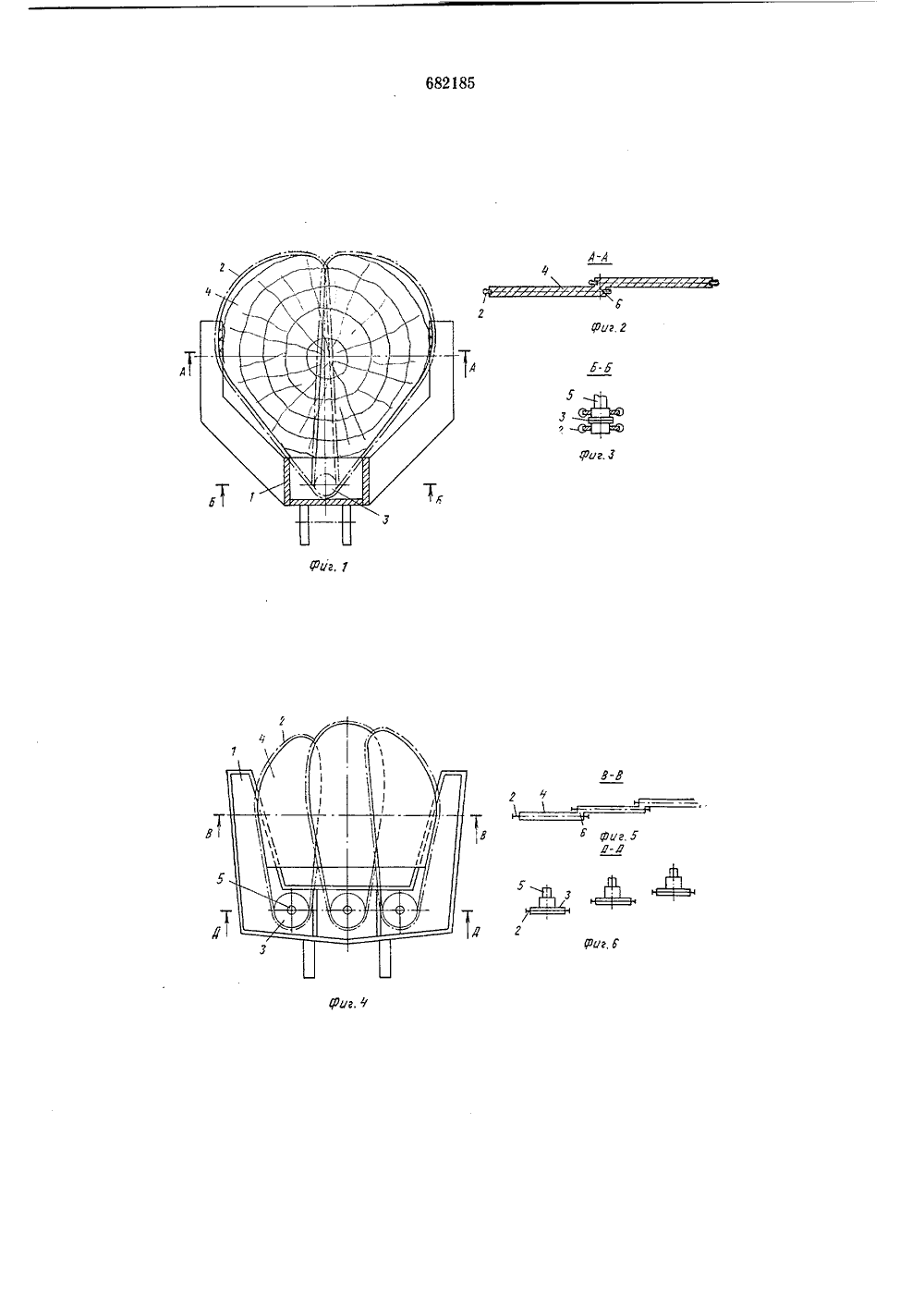

Г ОП ИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСЯУ 11 682185 Юовз Советских Социалистических Республикриоритет 43) Опубликовано 30.08.79. Бюллетень45) Дата опубликования описания 30,08.7(72) Авторы изобретения Курашова, В, Е, КА. Барманвательский иханизации и эленности ин, В, С. Кругов, Т.Б. В. Попов и М альный научно-исслед кторский институт млесной промь ролев,(71) Заявител проектно- нергетики Центконстр ЗАНИЯ ДЕРЕВЬЕВ срезаваноИзв вьев,шиныпереме являетдвойной 10 увеличе- большою техниство для 15корпус саном, создочек иоскостяхи привод 20 вля ется относи- уизарева, а надежти уст 54) УСТРОЙСТВО ДЛЯ ретение относится к устроиствам для ия деревьев и может быть использолесной промышленности.стно устройство для срезания дереключающее рабочий орган в виде 5 с двумя направляющими пазами для щения по ним двух пильных цепей Недостатком даннои конструкциися большое усилие резания привысоте пропила, что приводит книю нагрузки на режущий орган иму расходу энергии.Наиболее близким к изобретеническим решением является устройсрезания деревьев, включающеезакрепленным на нем рабочим оргстоящим из пильных цепей, зверасположенных в параллельных плс перекрытием одна другой шин,2. Недостатком такого устроиства яонсольное крепление пильных шинельно корпуса, что приводит к изгиблиниванию последних в пропиле деледовательно, снижает надежностьзводительность устройства в целомЦель изобретения - повышениеости и увеличение производительносойства для срезания деревьев,Достигается это тем, что шины установлены внутри корпуса и в месте перекрытия жестко соединены одна с другой при помощи перемычки, ширина которой не меньше ширины пильной цепи, а звездочки установлены на валу привода.На фиг, 1 изображено предлагаемое устройство для срезания деревьев с одноступенчатым рабочим органом, вид сверху; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - устройство с многоступенчатым рабочим органом, вид сверху; на фиг. 5 - разрез В - В на фиг. 4; на фиг. 6 - разрез Д - Д на фиг. 4; на фиг. 7, 8 - устройство для срезания деревьев с вариантом расположения рабочего органа на рычагах.Устройство для срезания деревьев включает корпус 1, рабочий орган, состоящий из пильных цепей 2, звездочек 3 и расположенных в параллельных плоскостях с перекрытием одна другой шин 4, и привод с валом 5. Шины установлены внутри корпуса 1 и в месте перекрытия жестко соединены между собой при помощи перемычки 6, ширина которой не меньше ширины пильной цепи, а звездочки 3 жестко установлены на валу 5 привода. Корпус 1 шарнирно крепится на манипуляторе лесозаготовительной машины (на чертежах не показан).В варианте осуществления изобретения, показанном на фиг. 7, 8, устройство снабжено рычагами 7 для крепления рабочего органа, которые шарнирно закреплены на корпусе 1 и обеспечивают подвод рабочего органа к дереву с двух сторон. Рычаги снабжены приводом, который может быть выполнен, например, в виде гидроцилиндра 8.Работает устройство для срезания дере вьев, в варианте выполнения, показанном на фиг. 1, 4, следующим образом.После подвода корпуса 1 к дереву включают привод. Жестко установленные на валу привода звездочки 3 приводят в движе ние пильные цепи 2 по направляющим контурам шин 4. Надвигание рабочего органа на дерево производится за счет надвигания всего устройства с использованием привода манипулятора. 20В результате надвигания устройства и движения пильных цепей 2 происходит спиливание дерева в плоскостях, ступенчато расположенных одна относительно другой, Высота пропила в месте перекрытия цепей 25 равна высоте двух цепей. Валку срезанных деревьев осуществляют известным способом, например, с помощью валочного рычага, Такой вариант выполнения устройства может быть использован при валке дере вьев напроход.Устройство для срезания деревьев в варианте выполнения, показанное на фиг. 7, 8, может быть использовано в валочно-пакетирующих (трелевочных) лесозаготовитель- З 5 ных машинах. Оно работает следующим образом. Гидроцилиндром 8 раздвигают рычаги и наводят посредством манипулятора срезающее устройство на дерево. Затем гпдроцилиндры 8 переключают на подачу 40 рабочего органа на дерево и одновременно включают привод, на валу которого находятся звездочки 3 пильных цепей 2, Гидро- цилиндр 8 сдвигает рычаги по направлению к центру дерева, а пильные цепи спилива ют дерево одновременно с двух сторон, обеспечивая тем самым увеличение скорости спиливания дерева, Предпочтительно при этом, чтобы рабочий орган был установлен в рычагах таким образом, чтобы 50 более низкая ступень находилась со стороны корпуса срезающего устройства, Такое расположение шин повышает устойчивость срезанного дерева при переносе его к месту пакетирования, когда рабочий орган 55 и рычаги служат опорной плитой для пакетируемого дерева. 1(ак первый, так и второй варианты осуществления изобретения представляют собой прочные конструкции, позволяющие использовать их, например, как опорный элемент, когда прибегают к приему вывешивания ходовой системы машины на манипуляторе при преодолении машиной труднопроходимых мест.Предлагаемая конструкция срезающего устройства позволяет повысить его надежность за счет ликвидации консольного крепления пильной шины.Применение рабочего органа ступенчатой формы с несколькими пильными цепями повышает производительность за счет увеличения скорости срезания деревьев прямо пропорционально увеличению числа контуров, так как удельная работа режущего органа, соответствующая ширине врезания шины в дерево, раскладывается на число пильных цепей, каждую из которых нагружают до предельных значений по скорости и усилению резания путем увеличения подачи на каждый зуб.Направляющие контуры, сходящиеся к приводным звездочкам, расположенным ступенчато на одной оси, позволяет применить один привод, например, гидромотор, что уменьшает все устройства приблизительно на 100 кг,Резкое сокращение времени на срезание дерева дает возможность, кроме того, применить данное устройство на лесозаготовительных машинах, работающих без остановки т. е, напроход,Формула изобретенияУстройство для срезания деревьев, включающее корпус с закрепленным на нем рабочим органом, состоящим из пильных цепей, звездочек и расположенных в параллельных плоскостях с перекрытием одна другой шин, и привод, отличающееся тем, что, с целью повышения надежности и увеличения производительности, шины установлены внутри корпуса и в месте перекрытия жестко соединены одна с другой при помощи перемычки, ширина которой не меньше ширины пильной цепи, а звездочки установлены на валу привода.Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР413919, кл. А 016 23/08, 1972,2. Авторское свидетельство СССР436642, кл, А 016 23/08, 1972,Составитель Т, Ивки рректоры: А, Галахова и Л, Орлов едактор Н. Хубларова пография, пр. Сапунова Заказ 1786/6 Изд.503 Тираж 780 1 ПО Поиск Государственного комитета СССР по делам изобретений 113035, Москва, Ж, Раушская наб., д. 4/5 дписно ткрыти
