Устройство для срезания деревьев и кустарников

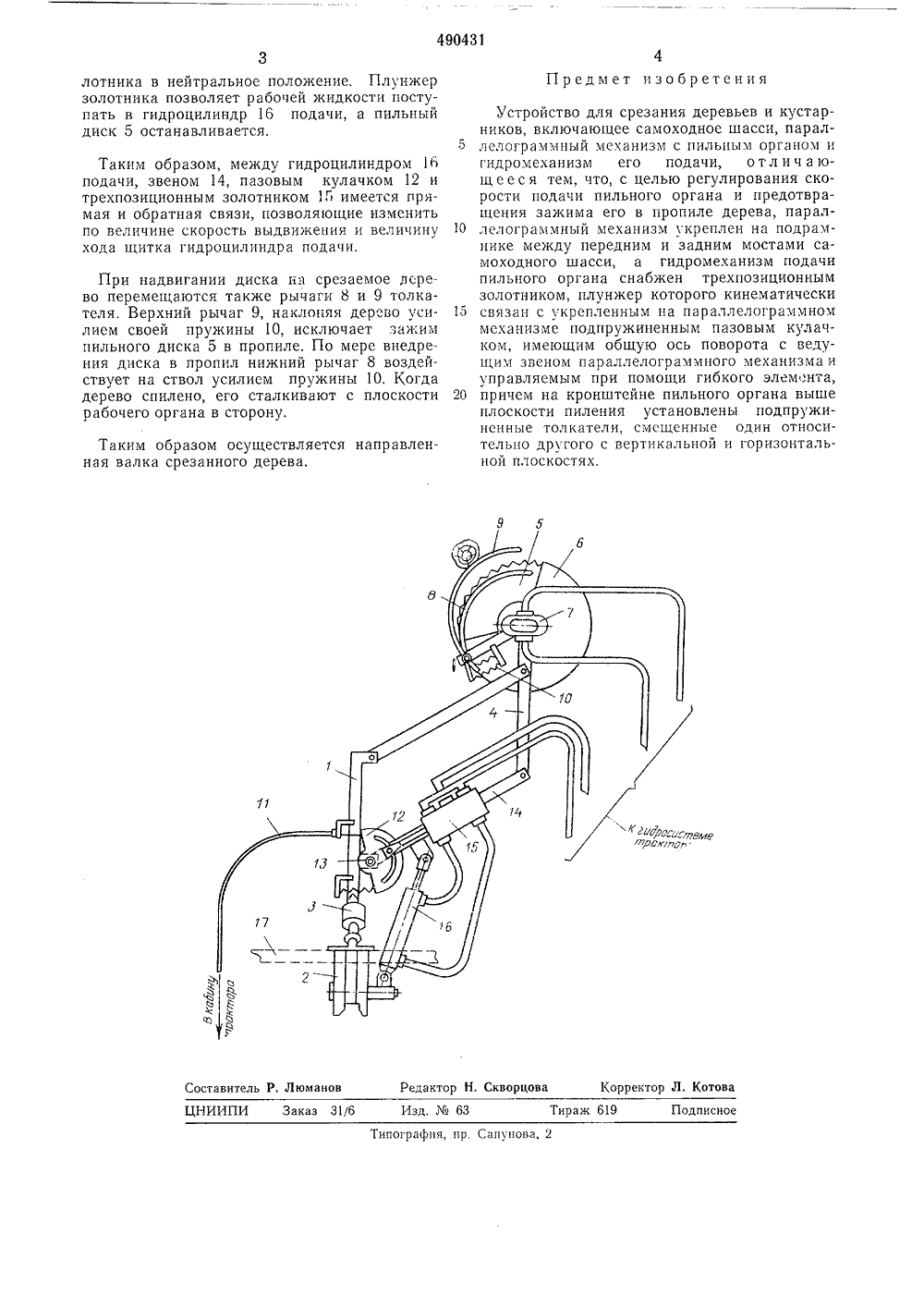

11 11 490431 Союз Советских Социалистических Республик(51) М Кл Заявлено 20.03.73 (2 единением зая Гасударственный комитет Совета Министров СССР(54) УСТРОЙСТВО ДЛЯ СРЕЗА И КУСТАРНИКОЕРЕВЬЕВ Изобретение относится к лесозаготовительным машинам и оборудованию и может быть использовано в лесной промышленности.Известно устройство для срезания деревьев и кустарников, включающее самоходное шасси, параллелограммный механизм с пильным органом и гидромеханизмом его подачи.Однако такое устройство не обеспечивает необходимое регулирование подачи пильного органа и не предотвращает зажим его в пропиле дерева.С целью устранения указанного недостатка, в предлагаемом устройстве параллелограммный механизм укреплен на подрамнике между передним и задним мостами самоходного шасси, а гидромеханизм подачи пильного органа снабжен трехпозиционным золотником, плунжер которого кинематически связан с укрепленным на параллелограммном механизме подпружиненным пазовым кулачком, имеющим общую ось поворота с ведущим звеном параллелограммного механизма и управляемым при помощи гибкого элемента, причем на кронштейне пильного органа, выше плоскости пиления установлены подпружиненные толкатели, смещенные относительно друг друга в вертикальной и горизонтальной плоскостях.На чертеже изображено устройство для срезания деревьев и кустарников, общий вид. Устроиство состоит из параллелограммногомеханизма, шарнирно связанного своим удлиненным звеном 1 с подрамником 2, гидроцилиндра 3. На конце звена 4 параллелограмм 5 ного механизма монтируется пильный диск 5с защитным кожухом 6, привод 7 (гидромоторили механический привод) пильного диска идва рычага 8 и 9 толкателя с возвратнымипружинами 10,10 Рабочий орган подается из кабины черезгибкий элемент 11, подпружиненный пазовыйкулачок 12, имеющий общую ось вращения 13со звеном 14, на котором жестко закреплентрехпозиционный золотник 15 и гидроцилиндр15 16 подачи. Подрамником 2 устройство крепится к лонжеронам 17.Устройство работает следующим образом.Защитный кожух 6 параллелограммным механизмом опускают из транспортного положе 20 ния в рабочее, Пильный диск 5 приводят вовращение гидромотором 7. Для осуществления его подачи с помощью гибкого элемента11 поворачивают подпружиненный пазовыйкулачок 12 вокруг оси 13, тем самым переме 25 щая плунжер трехпозиционного золотника 15,который направляет рабочую жидкость к гид.роцилиндру 16 подачи, перемещающему звено 14 параллелограммного механизма. Вместесо звеном перемещается корпус трехпозици 30 онного золотника, устанавливая плунжер зо.6 ЦНИИПИ Заказ 31/6 Типография, пр. Сапунова лотника в нейтральное положение. Плунжер золотника позволяет рабочей жидкости поступать в гидроцилиндр 16 подачи, а пильный диск 5 останавливается. Таким образом, между гидроцилиндром 16 подачи, звеном 14, пазовым кулачком 12 и трехпозиционным золотником 15 имеется прямая и обратная связи, позволяющие изменить по величине скорость выдвижения и величину хода щитка гидроцилиндра подачи. При надвигании диска на срезаемое дерево перемещаются также рычаги 8 и 9 толкателя. Верхний рычаг 9, наклоняя дерево усилием своей пружины 10, исключает зажим пильного диска 5 в пропиле. По мере внедрения диска в пропил нижний рычаг 8 воздействует на ствол усилием пружины 10. Когда дерево спилено, его сталкивают с плоскости рабочего органа в сторону. Таким образом осуществляется направленная валка срезанного дерева. Предмет изобретения Устройство для срезания деревьев и кустарников, включающее самоходное шасси, парал лелограммный механизм с пильным органом игидромеханизм его подачи, отл ич а ющ е е с я тем, что, с целью регулирования скорости подачи пильного органа и предотвращения зажима его в пропиле дерева, парал лелограммный механизм укреплен на подрамнике между передним и задним мостами самоходного шасси, а гидромеханизм подачи пильного органа снабжен трехпозиционным золотником, плунжер которого кинематически 16 связан с укрепленным на параллелограммноммеханизме подпружиненным пазовым кулачком, имеющим общую ось поворота с ведущим звеном параллелограммного механизма и управляемым при помощи гибкого элем нта, 20 причем на кронштейне пильного органа вышеплоскости пиления установлены подпружиненные толкатели, смещенные один относительно другого с вертикальной и горизонтальной плоскостях.
