Устройство коррекции траектории движения режущего инструмента

Номер патента: 1585082

Опубликовано: 15.08.1990

Авторы: Зиновьев, Кабалдин, Мокрицкий, Семашко

МПК: B23B 25/06, G01N 3/56

Метки: величины, вершины, инструмента, накладная, пластина, разрушения, режущего, средством

...граней наклонно цанесеца электропроводная шина 8 так, что ее концы удалены от вершин 9 и 10 на расстояние п. Простая конфигурация шин упрощает техцологию ее изготовления, В средней части шины имеется контактная площадка 11, служащая для взаимодействия с токосъемником, Если материал режущей пластины является токопроводящим, то шина отделена 35 от пластины изолирующей пленкой.Па задней грани могут быть нанесены и две пересекающихся шины, одна из них (8) удалена от вершин на расстояние 11 , вторая (12)-Ь (Фиг, 2). В этом случае шины выполняют из материалов с различной удельной электропроводцостью: шину 8, расположенную ближе к вершине накладной пластины, выполняют из материала с более низкой 45 электропроводностью, шину 12, .удаленную на...

Номер патента: 469194

Опубликовано: 30.04.1975

Авторы: Борисов, Гоппен, Шерман

МПК: H02K 51/00

Метки: возвратнопоступательного, двигатель, движения, инструмента, ударного, электроданамический

...состоящийиз стержня 7, магнитопровода 8, обмотки 9 и коллектора 10 продольного движения. Для снижения потерь магнитопровод имеет продольные разрезы. Обмотка выполнена в виде секций, оси витков которых совпадают с При подаче напряжения на катушки системы возбуждения и на щетки 12 ток проходит 10 по обмотке якоря так, что под одноименнымиполюсами системы возбуждения располагаются секции с одинаково направленными токами. В результате между ударником-якорем и системой возбуждения, жестко соеди ненной с рукояткой, возникает электродинамическое усилие, пропорциональное произведеншо значений индукции в зазоре, суммарной активной длины проводников и сиды тока, протекающего по этим проводникам.20Под действием этого усилия...

Номер патента: 319388

Опубликовано: 01.01.1971

Авторы: Постонен, Серков

МПК: B23B 25/06

Метки: г)иотен, движения, и"но-технн4г, и.е, инструментаi, коррекции, режущего, траектории

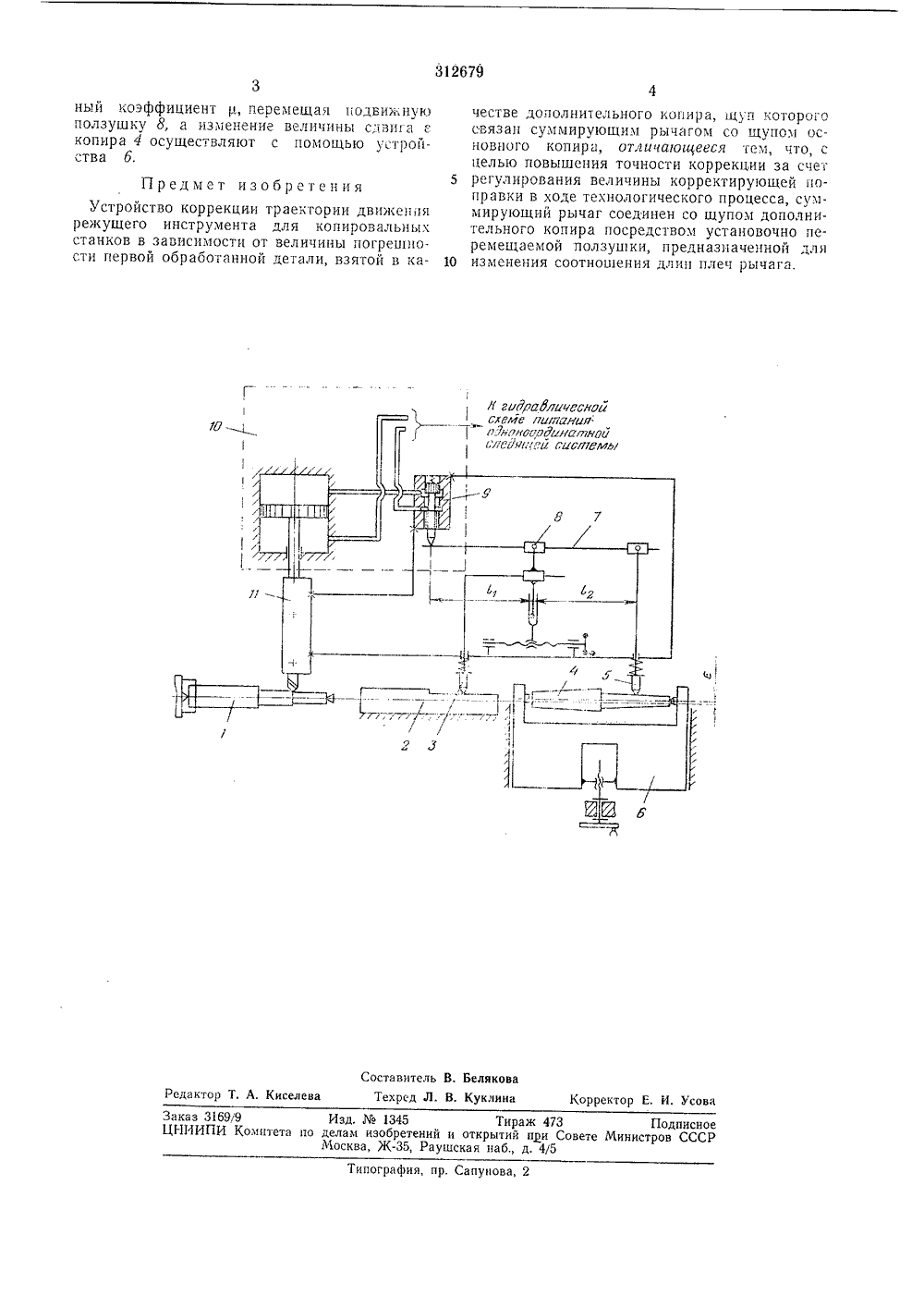

...погрешности первой обработанной детали, взятой в качестве дополнительного копира, щуп которого связан со щупом основного копира посредством суммирующего рычага с регулируемым соотношением длин плеч с помощью перемещаемой по нему ползушки,С целью повышения эффективности действия в предложенное устройство введен вариатор, соединенный через передачу винт-гайка с ползушкой рычага.На фиг. 1 изображена кинематическая схема предлагаемого устройства; на фиг. 2 - схема установки заданных величин в вариаторе.Устройство имеет основной копир 1, щуп 2, дополнительный копир 3 (первая обрабатываемая деталь) со,щупом 4, суммирующий рычаг 5, имеющий на одном конце ползушку 6, устанавливаемую в соответствии с величиной масштабного коэффициента...

Номер патента: 1126222

Опубликовано: 30.11.1984

Авторы: Гиберт, Лавров

МПК: A01B 69/04

Метки: агрегата, движения, копирующий, направления, сельскохозяйственного, щуп

...также копирующий щуп дляавтоматического направления движения сельскохозяйственных агрегатов, содержащийосновные и дополнительные подпружиненные контактные прутья и механизм их подвески 12,Недостатком известного щупа является увеличение габаритных продольных размеров агрегата вследствие использованияв механизме подвески прутьев щупа поводка и необходимости из-за этого дополнительного выноса механизма подвески щупа вперед. Применение поводка обусловливаеттакже повышенную длину щупа, что ухудшает габариты агрегата в транспортномположении (клиренс, угол въезда).Цель изобретения - уменьшение габаритных проодольных размеров агрегата,Цель достигается тем, что в копирующем щупе механизм подвески контактныхпрутьев выполнен в виде...
