Устройство для сортирования и растирания головок льна и т. п.
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 61310
Автор: Рубинин
Текст

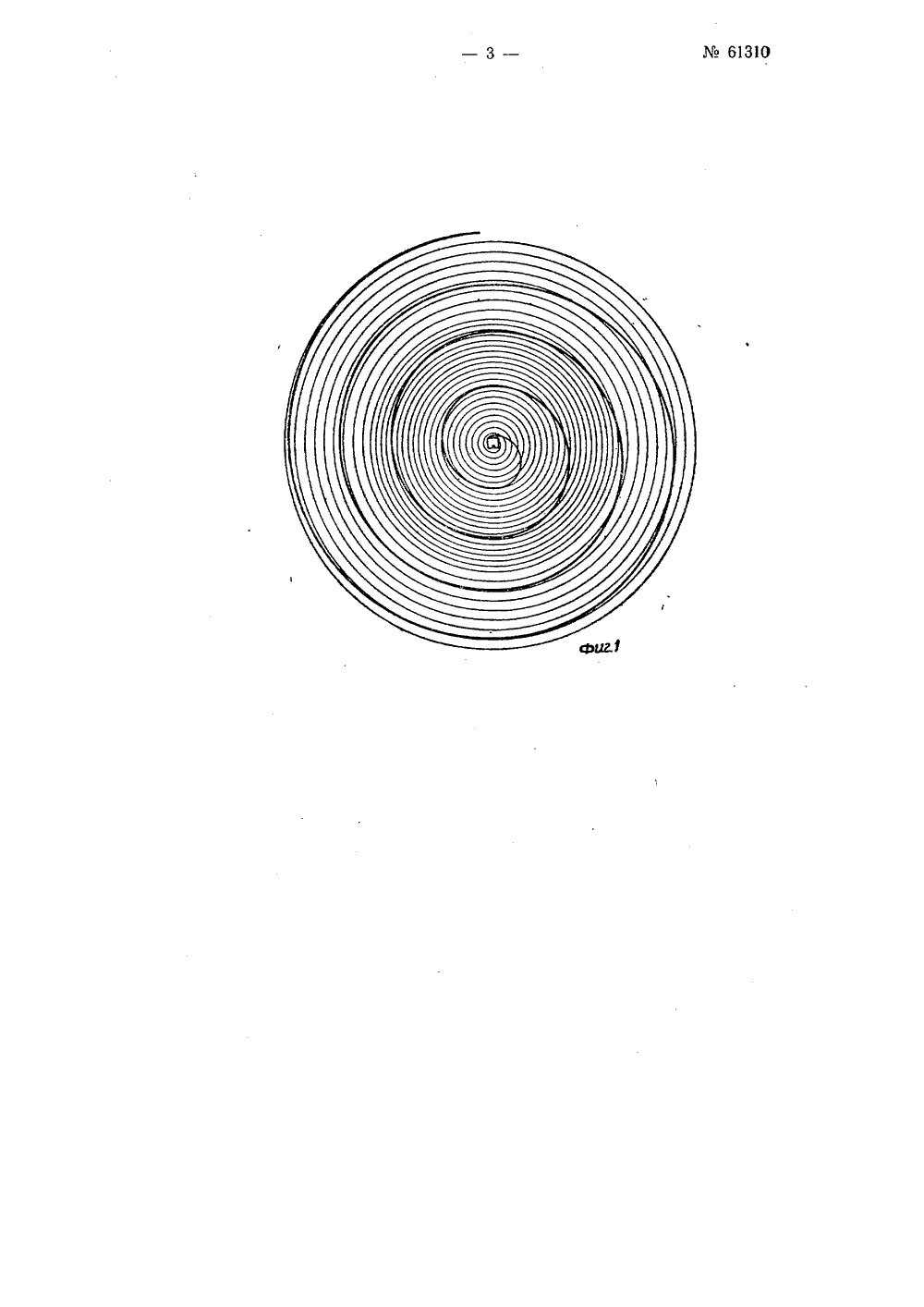

Класс 45 е, 4 М 61310 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. Рубин ИЯ И РАСТИРАНИЯ ГОЛОВО СТРОЙСТВО ДЛЯ СОРТИРОВ ЛЬНп,Заявлено 2 апреля 1938 г. за971в Народный Комиссариат земледелия СС Устройства для сортирования и растира нением вращающегося на вертикальной оси концентрически расположенными разными и снабженного по всей рабочей поверхности продвигающей продукт от центра диска к перифПредлагаемое устройство для сортирования льна и т. п. имеет ту существенную особенность ния головок каждой фракции, проходящей с по регородки через соответствующие отверстия сор снабжено несколькими молотильными приспосо ными на общем с сортировальным диском валу о щенными в концетрически расположенных, согл камерах. головок льна с примертировального диска с еличине отверстиями и ральной перегородкой, ерии, известны,и растирания головок , что, в целях растирамощью спиралькой пеировального диска, оно блениями, расположендно над другим и помеасно отверстиям диска ния со о в спи на непод1 (фиг 2Й Е С целью очистки семян от мякины в камере смонтирован вентилятор с лопастями, который имеет рукав для выхода мякины с отверстием для льносемени.На фиг, 1 схематически изображено спиральное сито сортировального диска; на фиг. 2 - общий вид устройства в разрезе.Устройство состоит из следующих основных рабочих органов: гори зонтального сортировального диска 1, спиральных перегородок 2, терочных барабанов 3, вентилятора с лопастями 4 и рукава 5. Спиральные перегородки 2, терочные барабаны 8 и лопасти 4 вентилятора насажены на общий вал б.Разделение головок на крупные и мелкие производитсявижно расположенном горизонтальном сортировальном диске ) с помощью вращающейся на валу б спиральной перегородки61310Головки, поступающие из засыпного ковша на центральную часть сортировального диска, вращающимися перегородками 2, перемещаются к краю диска.При этом через узкие отверстия, расположенные ближе к центру диска, проваливаются битые недоразвитые мелкие головки, сорняки.В целях очистки отверстий, по всей длине нижней части спиральной перегородки 2 набит конский волос.Терочные барабаны 3 изготовляются из дерева (преимущественно дуба) с насадкой на них чугунных колец, покрытых спиральной насечкой.Вентилятор служит для отделения семян от мякины и легких сорняков, а также для сортирования семяи по весу,Вращение вал получает от конного привода или других силовых установок через пару конических шестерен.Предмет изобретения1. Устройство для сортирования и растирания головок льна и т. п., заключающее в себе горизонтальный сортировальный диск с концентрически расположенными разными по величине отверстиями, снабженный на своей рабочей поверхности спиральной перегородкой, отличающ е е с я тем, что, с целью растирания отдельно головок каждой фракции, проходящей через одинаковые по величине отверстия сортировального диска применено несколько молотильных приспособлений, расположенных на общем с сортировальным диском валу одно над другим и помещенных в концентрически расположенных, согласно отверстиям диска камерах.2. Форма выполнения устройства по п. 1, отличающаяся тем, что, с целью очистки льносемени от мякины, под каждым молотильным приспособлением на общем валу смонтирован вентилятор с лопастями, заключенный в камеру, имеющую рукав для выхода мякины с отверстием для льносемени.61310 Редактор Бородина Техред А. А. Камыщникова Корректор Н. В. Щербаков 70 Х 1 Ю 8/16 обретений и от ов СССР кий пер., д. 2/6 ипография, пр. Сапунова, 2 Поди. к печ. 10/1 Х - б3 ак. 2758/2ЦБТИ 2 т. Форм Ти при Комитете по при Совете Москва, Центр, Мт бум. аж 200 елам и Минист Чер касс Объем 0,35 изд, л Цена 5 коп ытий
СмотретьЗаявка
971, 02.04.1938
Рубинин Ф. Н
МПК / Метки
МПК: A01F 11/02, B07B 1/04
Метки: головок, льна, растирания, сортирования
Опубликовано: 01.01.1942
Код ссылки
