Устройство для изготовления нетканых лент

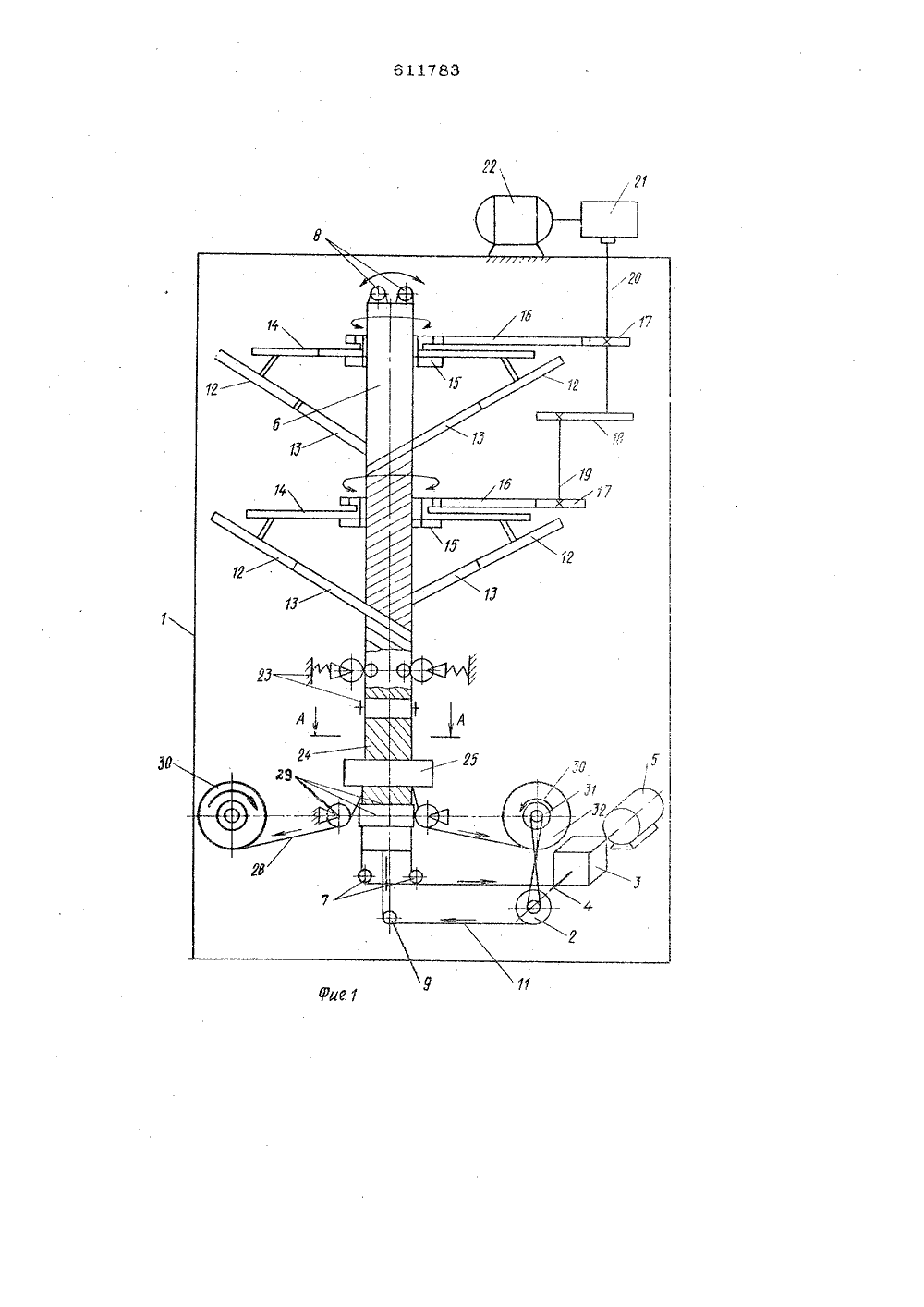

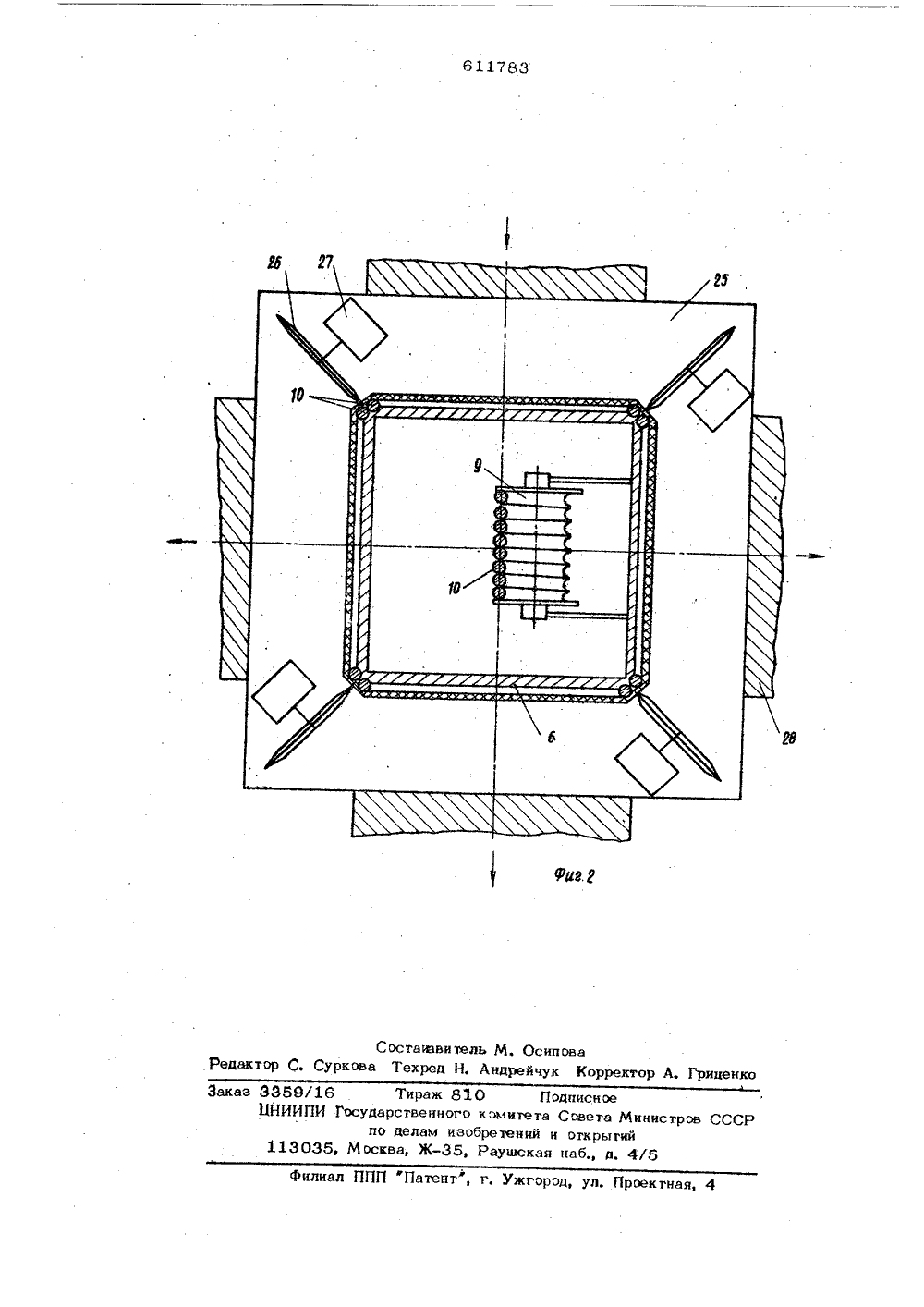

ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДВТВЛЬСТВУ Союз СоветскихСоциалмстнцескнхРеспублик 783.76 (21) 2361719/233 12 ударствеаавмвтетввтв втстрое СССРв делам зееретейеткрытй(43) Опубликовано 2 (45) Дата опублик 5.06.78. Бюллетень 23 ваиия описания 22.05.78 8,02 8.8) 72) Авторы изобретения ерезко, Г, П. Грищенков и Л. Г. ШушаринГулевич, О. Г, Оып механический институт енинградский ордена Красного Зн 7 Заявите(5 ТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИ НЕТКАНЫХ ЛЕНТ и о днородной струк турованне оболочки, намоавку, приводит к расчаемых лент и снижтствке непрарывногприводит к гому, чнельзя получить леом наклона нитей, аной длины.ь изобретеных лент и одольное равна троссовую анию кромок их качества,мещения троанно таск опр полу б сов боь кретным сноспостоянным ленты непре угл ры та тияповыше расширение е качестваасоортименЦел 1 нетка та. Эт снабже Икой с вывел рых у Надостигается тем, что устройствоно неподвижной многогранной оправЖ-образными продольными пазами,енными на каждом из ребер, в коготановлены попарно ветви тросов,фиг, 1 изображено предлагаемое усто, общий вид; на фиг. 2 - оправка,рой ств О разре Усройство щий ба 3 и ва 1, ведудукторнеподв ную оп9, нок с присоединением заявки)Изобретение относится к производствуизделий из композиционно-волокнистых материалов, в частности для получения нетка:ных косослойных лент, применяемых приформоввнии намоткой оболочек вращениясо слоями, расположенными под углом коси оболочки,Рзввстно устройство для изготовлениястеклопласгиковых изделий из нетканых,лент, содержащее оправку, два обмотчика нтранспортер в виде жгутов Я,В таком устройстве транспортер остаегся в структуре формуемой ленты.Известно также устройство для изготовления трубчатых изделий, содержащее транспортер в виде нескольких замкнутых ветвейтросов круглого сечения и последовательнорасположенные вдоль него механизмы намотки нитей и опрессовки, режущий инструменти приемные катушки 12.Однако в этом устройстве отсутствуетжесткая формующая поверхность, вследствие чего нельзя провести равномерное обжатие и формоввние плоской ленты с однородными физико-механическими свойствами одержит вертикальную раму бан 2, связанный через ре4 с электродвигателем 5,равку 6, промежуточные роторым проходит. непрерывнытранспортер 10, образованный из замкнутыхветвей спаренного троса 11, Оправка 6 имеетне менее двух, например четыре грани, причем в ребрах оправки выполнены цродэльныеЪГ-образные пазы в виде желобков, на пъ.верхнэсть которых опираются тросы 11.Диаметр тросов при таком исполнении должен превышать глубину пазэа с целыс образования зазора между наматываемой лентойи поверхностью оправки, Четыре катуц:ки 1012 с однонаправленной волокнистой леитэй13, которая пропитана связующим составом, установлены на двух обмотчиках 14,которые сцентрированы и закреплены нараме 1 при помощи двух поди:ипниковых 15узлов 15, Обмотчики 14 закреплены перпендикулярно вертикальной оси и при помощицепных передач 16 через звездочки 17, зубчатую иару 18, валы 19, 20 и коробкускоростей 21 связаны с электродвигателем 2 О22, причем верхний и нижний обмотчики14 имеют возможность вращения в противоположные стороны, что обеспечивается зубчатой парой 18, Пара уплотняюших вальцоа 23 предназначены для уплотнения полученного полуфабриката 24, а разрезнойблок 25, состоящий из рэторных режущихлезвий 26 и электродвигателей 27, обеспечивает разрезку полученного полуфабриката24 путем введения режущих лезвий 26 меж- ЗОду спаренными тросами 11 на гранях оправки 6. Окончательно пэлученная лента 28через направляющие ролики 29 намотанана приемные катушки 30, которые цэсредством фрикционйой муфты 31 и цепной пере- з 5дачи 32 связаны через цриаэд ведущегобарабана 2 с электродвигателем 5.Устройство работает следующим образом,Барабан 2 приводят во врасцеиие однэвреОменно с обмотчиками 14, действующими таким образэм что за время одного оборота обмотчиков 14 транспортер 10 проходит расстояние равное шагу йамэтки однонаправленной вэлэкнистой ленты 13. Во время движения транспортер 10 перемешает клей" кие ленты 13, которье непрерывно сматываются с катушек 12 и обжимаются вальцами 23, после чего транспортер передает полученный пэлуфабрикат к разрезному блоку 25, где происходит продольная резка и сматывание готовой ленты 28 через направляющие ролики 29 на приемные катушки 30,В предлагаемом устрэйстве лента не контактирует с гранями оправки, а соприкасается толькэ с поаер;:нэстью тросэв, что резко снижает усилия, прикладыааемые при смэтке лент с транспэртера, Вследствие втогэ устройство позволяет получать нетканые ленты со слабыми связями, тэ есть не усиленные продольными нитями, например косослойные, высокого качества, Устройстаэ цэзволяет также получать .неразрезанный рукав из нетканого материала,Формула изобретенияУстройство для изготовления нетканыхлент, содержащее транспортер в виде нескольких замкнутых ветвей тросов круглогосечения и последэвательно расположенныевдоль него механизмы намотки нитей и опрессовки, режущий инструмент и приемныекатушкиотличающее ся тем,что, с целью повышения качества лент ирасширения их ассортимента, оно снабжено неподвижной многогранной оправкой сц/ -образными прэдольными пазами, выполненными на каждом из ребер, в которыхустановлены попарно ветви тросов.Источники информации, принятые вэ внимание при экспертизе1, Авторское свидетельство СССРМ 394220, кл. В 29 П 23/00, 1971.2. Патент США Мо 3313671,кл, 156-425, 1971.Заказ ЭЗ 50/16 Тираж 810 ПодписноеЦНИИПИ Государственного комитета Совета Министрпо делам изобретений и открытий113035, Москва, Ж, Раущская набд. 4/5филиал ППП Патент, г. Ужгород, ул, Проектная, 4 ССР
