Устройство для прокладывания уточной нип на бесчелночном ткацком станке

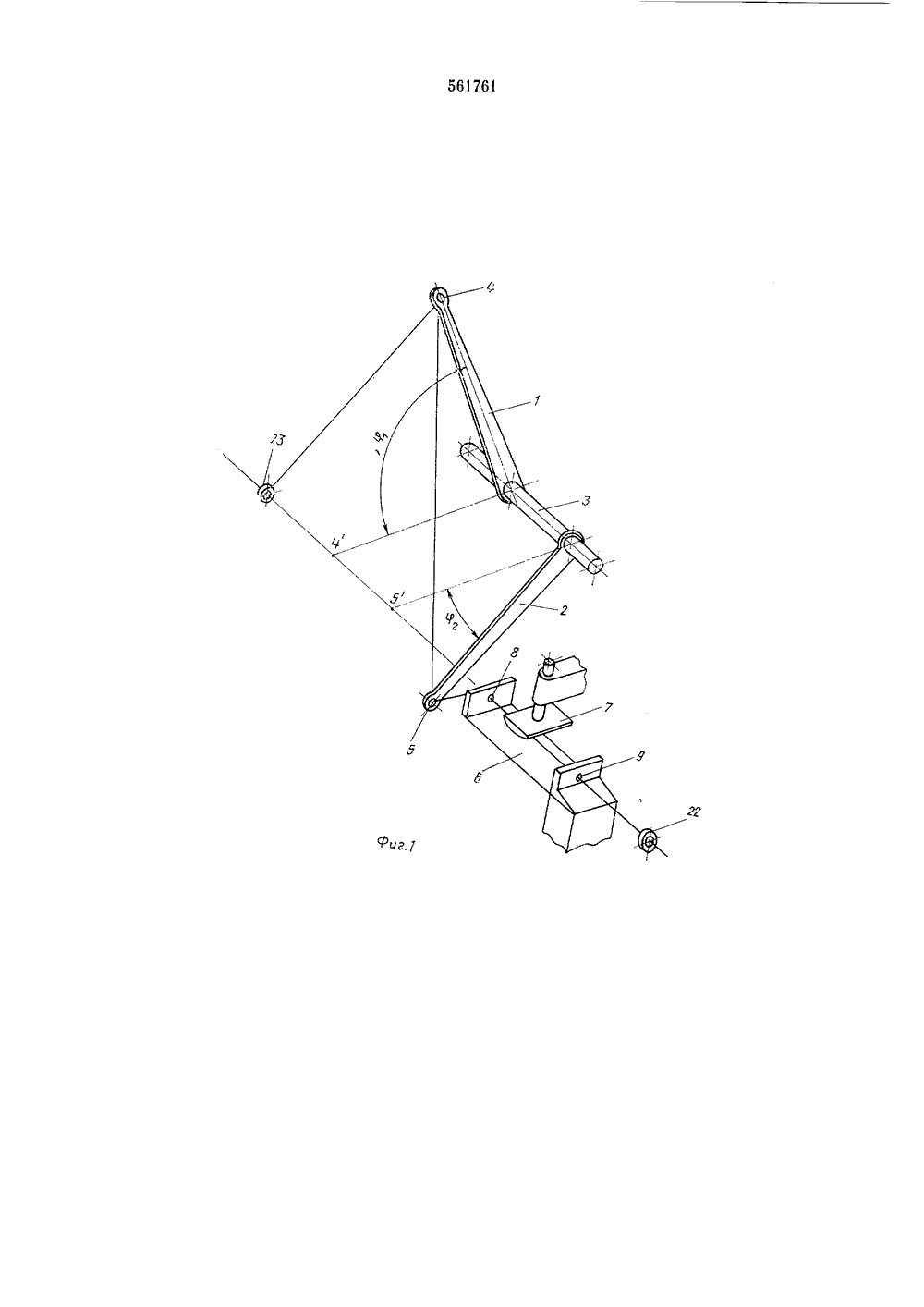

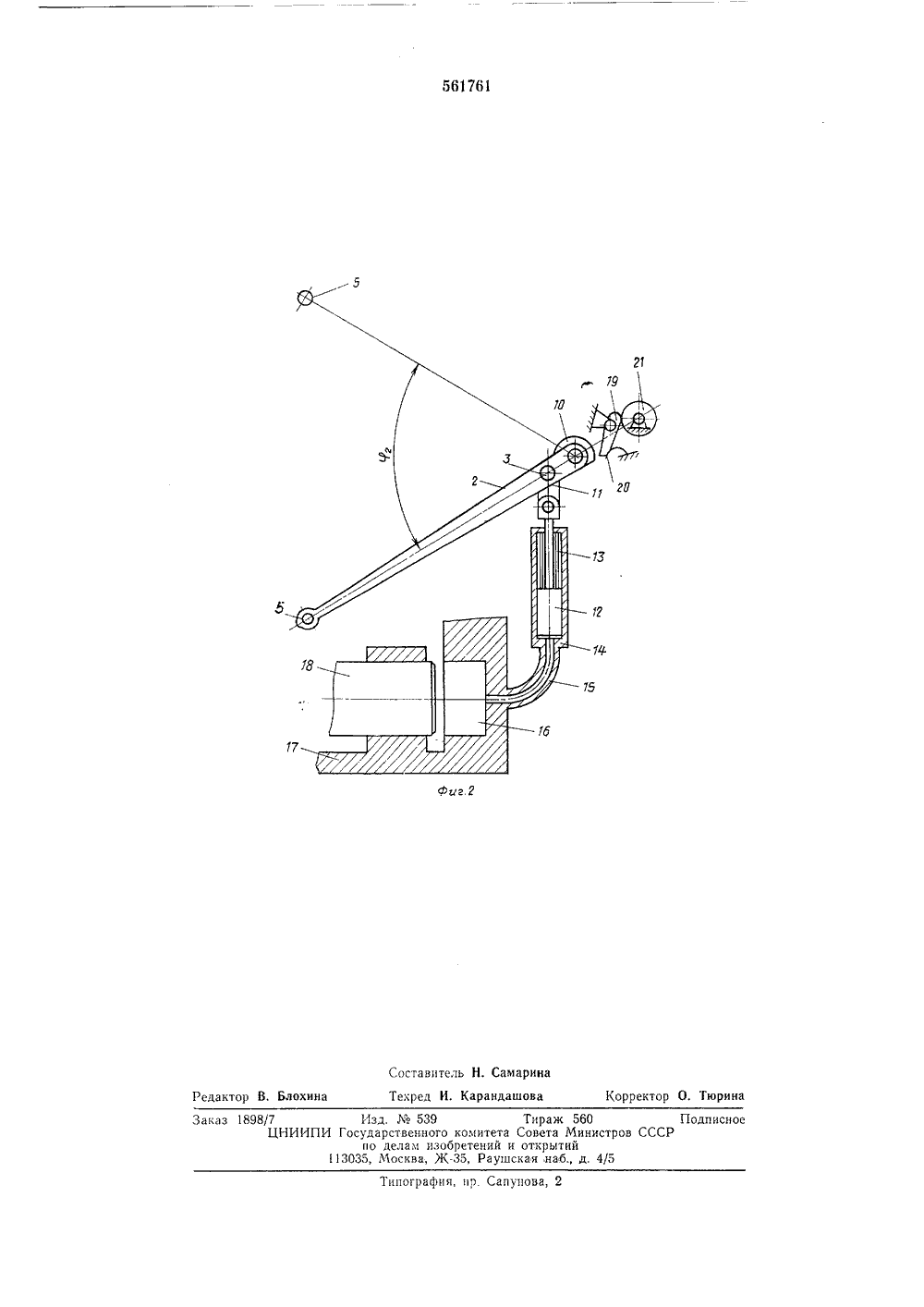

(23) ПриоритетОпубликовано 15.06,77. Бюллетень2Дата опубликования описания 26.07.77 Государственныи комит Совета Министров ССС 53) УДК(71) Заявцтель Трудового Красного Знамени государственныйуниверситет им. С. М. Кирова захскии(54) УСТРОЙСТВО ДЛЯ ПРОКЛАДЫВАНИЯ УТОЧНОЙ НИТ НА БЕСЧЕЛНОЧНОМ ТКАЦКОМ СТАНКЕ2 сзободцоНОВНЬ)МНа ф) компецс Устроцство для прокладывания уточцой ццтц на Оссче,1 ночном ткацкох 1 станке соде)жцт два нцтеводцтеля 1 ц 2, свободно посаженные ца осц 3 ц цмеюцьне г; азкц 4 ц 5 для проходатора)оз уточно) нцтц, снабже) цый мозноц пластиной 6 и тормозной лапкой 7 ц имеющий глазкц 8 и 9 для прохода нити нцтеВодителя 2, которы яВляется дополнительным 1 Омпецсатором ц снабжен сектором 10 с пазом и шарнирно соединен посредством серьги 11 с поршнем 12 гцдроццлццдр)1, ца Осц которогО посажена пружина 13, Цилиндр 14 посредством трубопрево)а 15 соедццец с камерой 16 масляного буфера 17 боевого механизма станка, в котор .о может входитьпл) нжгр 18.С се)тором 0 ццтеводцтеля 2 контактирует стОпОр 9, связа:)ц).1 с пржПой) 20 ц цмс 10- ц)цй купа)ок .1 д)Я Вывод,) стопора 19 цз зацепленя с сектором 10. 1 ме)Отея так; е нцтецаправцтелц 22 баллоноогранцчцтеля ц 23 - х)ехаццз)а подготовки нит)к, прок:)адывацию.Устройство раоотат следующим образом.Уточцая нить сматывался с неподвижной Изобретение относится к текстильному машиностроению и может быть использовано в устройствах для прокладывания уточной нити на бесчелночных ткацких станках.Известно устройство для прокладывания 5 уточной нити на бесчелночном ткацком стацке, содержащее боевой механизм с масляным буфером, основной компенсатор, выполненный в виде нитеводитсля, свободно установленного на оси и кинематичсски связанного с главным И валом станка 1.Недостатком известного устройства является то, что кулачково-рычакны) механизм компенсатора не может обеспечить поворот цитеводителя и выдачу компенсационной пет ли по закону, близкому к закону движения прокладчика утка, что предопределяет неблагоприятныс кнцематические условия для сматывания нити с неподвижной бобины,С целью улучшегия условий прокладывания 2 уточной нити предлагаемое устройство имеет дополнительный компенсатор и средство для его поворота, содержащее гидроцнлиндр, поршень которого связан с дополнительным кок)- пенсатором, а цилиндр посредством трубопро Вода - с камерой масляного буфера боевого механизма, при этом дополнительный компецсатор имеет стопор, кинематически связанный е главным валом станка. Дополнительный компецсатор выполнен в виде нитеводителя, 30 устацовлечного на одцои осц с ос(окПенсаторох),г. 1 показана схема устройства; ца средство поворота дополнцтельного тора.бобины и проходит через глазки-нитенаправители 22, 9, 5, 4, 23.Перед прокладыванием уточной нити нитеводитель 1 поворачивается против часовой стрелки с некоторым опережением момента боя и создает компенсационн ю петлю, необходимую на участке разгона прокладчика. В момент гашения остаточной кинетической энергии боевого механизма плунжср 18 масляного буфера 17 входит в гидравлическую 10 камеру 16 с большой скоростью, в результате чего в камере 16, трубопроводе 15 и цилиндре 14 возникает импульс давления жидкости, под действием которого поршень 12 поднимается вверх, сжимает пружину 13 и через серьгу 11 15 поворачивает нитеводитель 2 по часовой стрелке на угол ср,. В этот момгнт стопор 19 пол действием пружины 20 входит в зацепление с пазом сектора 10 нитеводителя 2, создавая кинематический замок и необходимый вы стой глазка 5 нитеводителя 2 в положении 5 (см. фиг. 2, штрих-пунктирная линия). Поворотом нитеводителя 2 на угол ср, за короткое время освобождается значительньй участок нити и к моменту втягивания этого участка 25 нити прокладчиком в зев глазки 4 и 5 нитсводителей 1 и 2 расположатся по линии полета и займут соответственно положения 4 и 5,Блатодаря этому продольный рывок нити, 30 возникающий в момент начала сматыванпя нити с бобины, будет значительно меньше.Вывод нитсводителя 2 из положения кинсматичсского замка и начало движения иннз происходит незадолго до подхода нитеводителя 1 к крайнему верхнему положению, а оканчивается к моменту начала движения нитеводителя 1 вниз,Ф о р мул а изобретения1. Устройство для прокладывания уточной нити на бесчелночном ткацком станке, содержащее боевой механизм с масляным буфером, основной компенсатор, выполненный в виде нитсводителя, свободно установленного на оси и кинематически связанного с главным валом станка, отличающееся тем, что, с целью улучшения условий прокладывания уточной нити, оно имеет дополнительный компенсатор и средство для его поворота, содержащее гидроцилиндр, поршень которого связан с дополнительным компенсатором, а цилиндр посредством трубопровода - с камерой масляного буфера боевого механизма, при этом дополнительный компенсатор имеет стопор, кинематически связанный с главным валом станка,2. Устройство по п, 1, отличающееся тем, что дополнительный компснсатор выполнен в виде нитеводнтсля, свободно устано- ленного на одной осн с основным компснсатором.Источники информации, принятыс во внимание при экспертизе1. П. И. Ануфриев Ткацкий станок систсмы Зульцер, Гизлегпром, 1959, 561761Заказ 1898/7 Изд.539 Тираж 560 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2
