Установка для испытаний модели сооружения на ветровую нагрузку

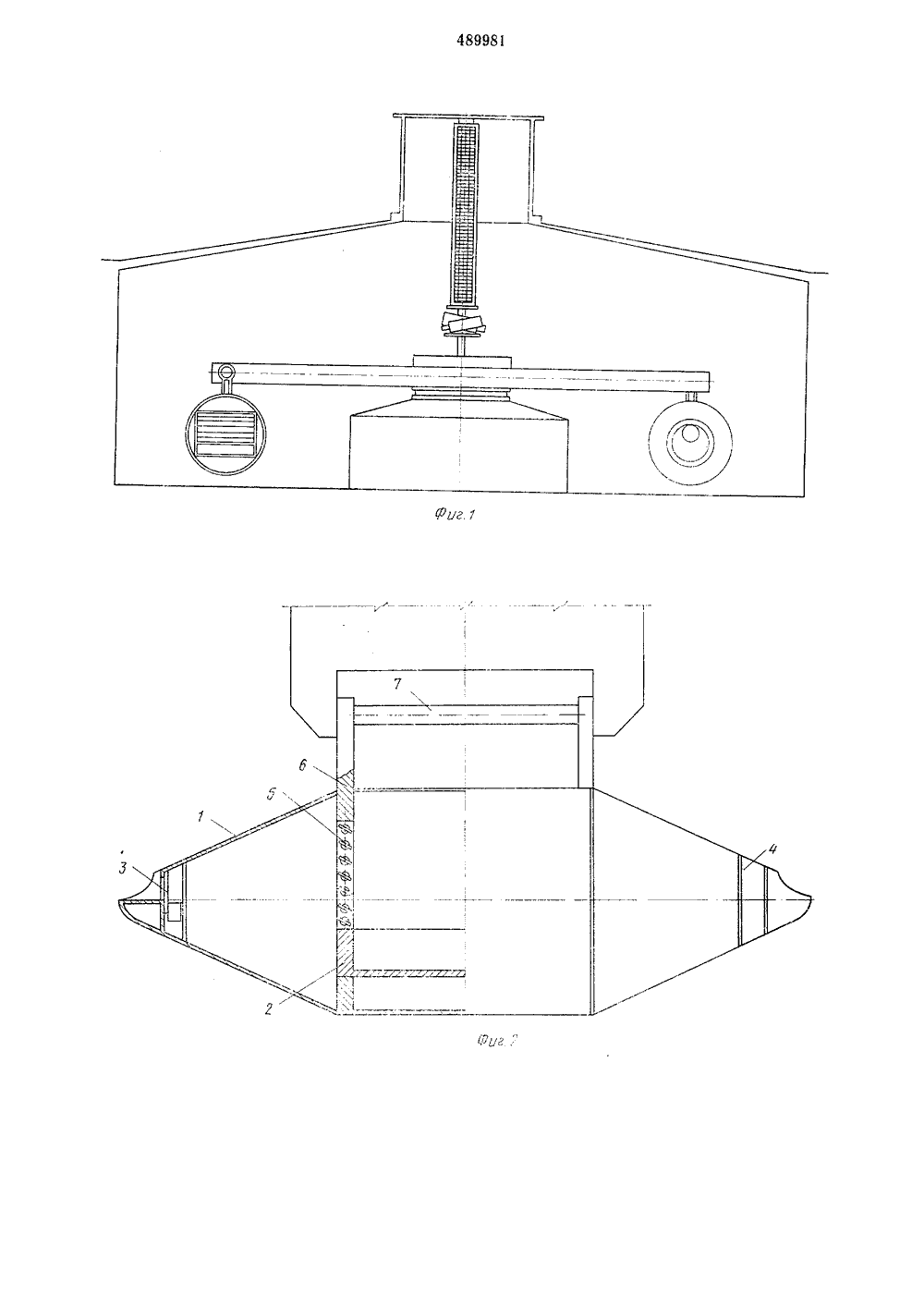

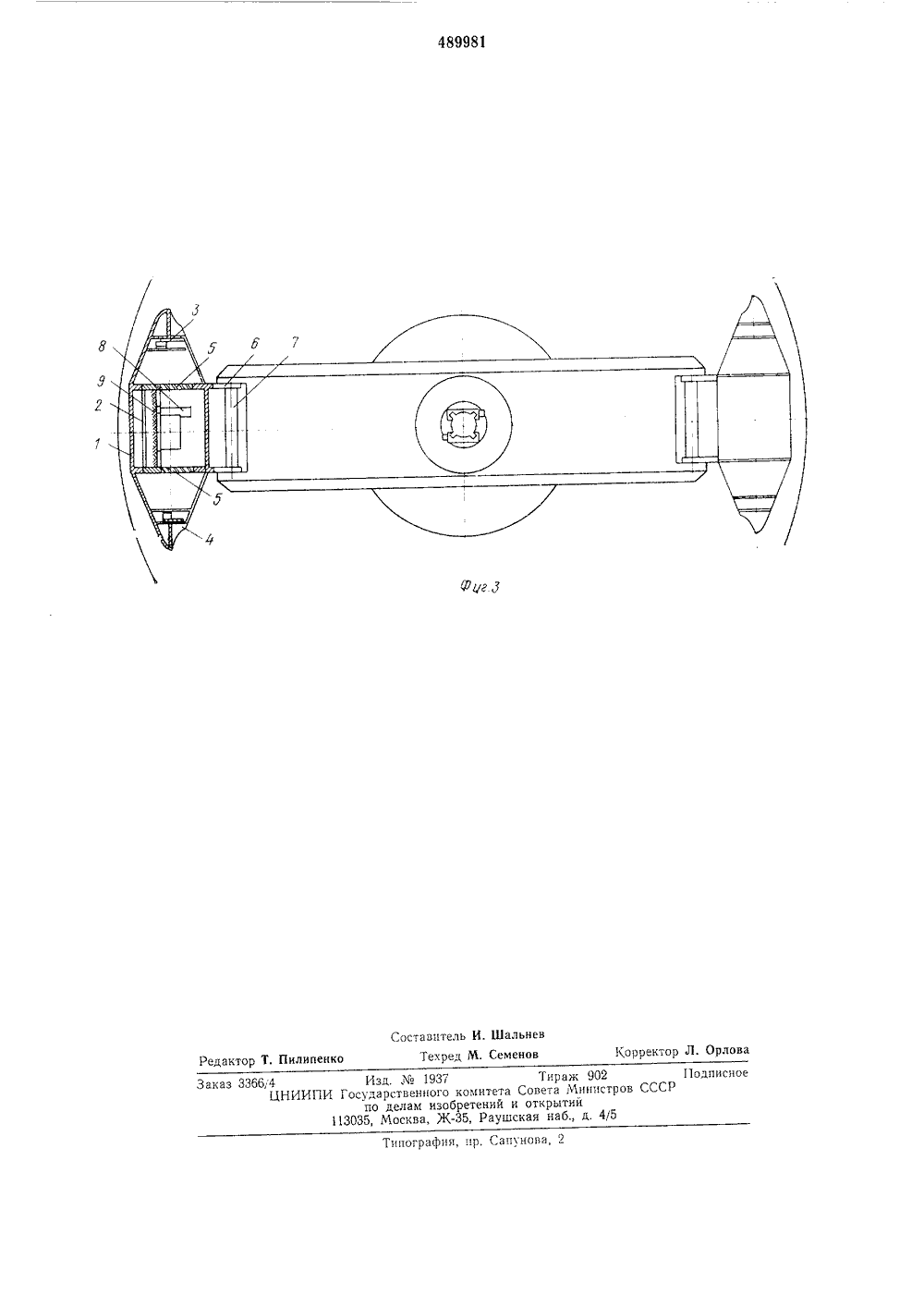

О П И С"А Н И Е ИЗОБРЕТЕНИЯ р 489981 Сааз Советскик Социалистичесник Республик) Приоритет Государственнын комитет Совета Министров СССР ь ЛЪ 4 публиковано 30.10.75. Болле ата опубликования описания 53) УДК 620.1.05по делам изобретен и открытий 2.02.76(71) Заявитель Азербайджанс Г. А. Алиевнаучно-исследовательский институт стройматериали сооружений им. С, А. Дадашева 54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ МОДЕЛИ СООРУЖЕНИЯ НА ВЕТРОВУЮ НАГРУЗКУНа фиг. 1 изображена общая компановкаустановки; на фиг. 2 - центробежная аэродинамическая камера; на фиг. 3 - аэродинамическая камера с установленной в ней моделью.5 Установка для испытания моделей сооружений на ветровую нагрузку состоит из центробежной машины с коромыслом горизонтального вращения и центробежных аэродинамических камер (или одной камеры с про тивовесом), шарнирно подвешанных к ней. Взависимости от количества центробежных аэродинамических камер, подвешенных к центробежной машине, одновременно испытываются модели в одной или двух таких каме рах. Центробежная аэродинамическая камера, в свою очередь, состоит из корпуса 1 (кожуха) обтекаемой формы, донной платформы 2, жестко прикрепленной к нему, воздухоприемника 3 и воздухоотводителя 4 на его 20 концах, а также воздухораспределителей 5,разделяющих камеру на три секции, Камера прп помощи шарнирных подвесок 6 подвешивается к валу 7 на коромысле центробежной машины. В камере устанавливается модель 8 5 на грунт 9Корпус 1ры,ноисрее от внешпредназначе30 сооружения ения являетсяодобия модели Изобретение относится к экспериментальной технике в области строительства и предназначено для испытания сооружения на ветровую нагрузку.Известная установка для испытания модели сооружения на ветровую нагрузку, включающая центробежную машину с коромыслом горизонтального вращения и платформу длямодели,Недостатком известной установки испытания моделей зданий и сооружений на ветровую нагрузку при помощи аэродинамических трубок является то, что, уменьшая размеры сооружения в модели и не компенсируя вызванное этим снижение напряжения в элементах модели, нарушается условие динамического подобия модели к ее прототипу в натуре, что существенно снижает достоверность полученных экспериментальных данных,Целью изобрет обеспечение динамического п ее прототипу в натуре.Это достигается тем, что установка снабжена аэродинамической камерой, выполненной с воздухоприемником, воздухоотводигелем и воздухораспределителями, а платформа для модели установлена внутри камеры, которая шарнирно соединена с коромыслом центроб ежной машины. является не только остовом камеедством изоляции и герметизации ней среды. Данная платформа 2 на для установки на ней модели с его основанием. Воздухоприем 4899815 1 О2 д зо ник 3 предназначен для приема и регулирования интенсивности воздушного потока, направляемого на модель, для чего он имеет выпускное отверстие, сечение которого регулируется дистанционно, Воздухоотводитсль 4 отличается от воздухоприсмника лишь тем, что регулирует выпуск пз камеры воздушных масс и, соответственно, величину отсоса. Р 1 спрсделспие Воздушного по 1 Ока 11, таким Ооразом, ветрового напора и отсоса по площади модели производится при помогци воздухораспределптелей 5,Испытания производятся следу 1 ощим образом.Изготовленная в идентичной натуре по конструкции и подобной натуре по геометрнчсским размерам, форме, прочностпым идеформативпым характеристикам модель 8 устанавливается на грунт 9, идентичный по свойствам и подобный по структуре, уложенный па донную платформу 2 центробежной аэродинамической камеры, после чего коромысло центробежной машины приводится в горизонтальное вращательное движение.При вращении центробежной аэродинамической камеры с соответствующим числом оборотов возникающее центробежное ускорение в модели и ее основании полностью компенсирует недостаток силы тяжести в модели относительно се прототипа в натуре и, таким образом, автоматически обеспечивается условие динамического подобия к сс прототипу в натуре, При этом встречный воздушный поток через отверстие в воздухоприсмн 11 ке,1 и щели в воздухораспрсделптеле 5 проникает и камеру и, ОмыВая модсль 8 СООружсння, Срез противоположный воздухораспределитель 5 и воздухоотводитель 4 выходит из камеры, Этот самопроизвольно возникающий, омывающий модель, подобный кинематически и динамичсски ветровым нагрузкам и дистанционно управляемый при помощи электроприводов воздушный поток имитирует ветровую нагрузку, величина напора и отсоса от которой регулируется дистанционно, путем изменения сечений входного и выходного отверстий соответственно в воздухоприемнпкс 3 и воздухоотводителе 4, а режим распределения их по сечению модели - путем изменения положения и сечений щслей в воздухораспределитслях 5. Предмет изобретения Установка для испытания модели сооружения на ветровую нагрузку, икл 1 очающая центробежную машину с коромыслом горизонтального вращения и платформу для модели, отличающаяся тем, что, с целью обеспечения динамического подобия модели ее прототипу в натуре, установка снабжена аэродинамической камерой, выполненной с воздухоприемником, воздухоотводителем и воздухораспределителями, а платформа для модели установлена нутри камеры, которая шарнирно соединена с коромыслом центробежной машины.дакт липенк аказ 3366,4ЦНИИПтавптель И. Шальне Техред М. Семенов ПодписСССР Тираж 902Совета Министроткрытийкая наб., д. 4/5 а Типография, пр, Сапунова, 2 Изд.1937 осударственпого комите по делам изобретени 3035, Москва, Ж, Ра
