Способ получения расположенных в полосу заранее сориентированных гаек и их последующей установки в панель

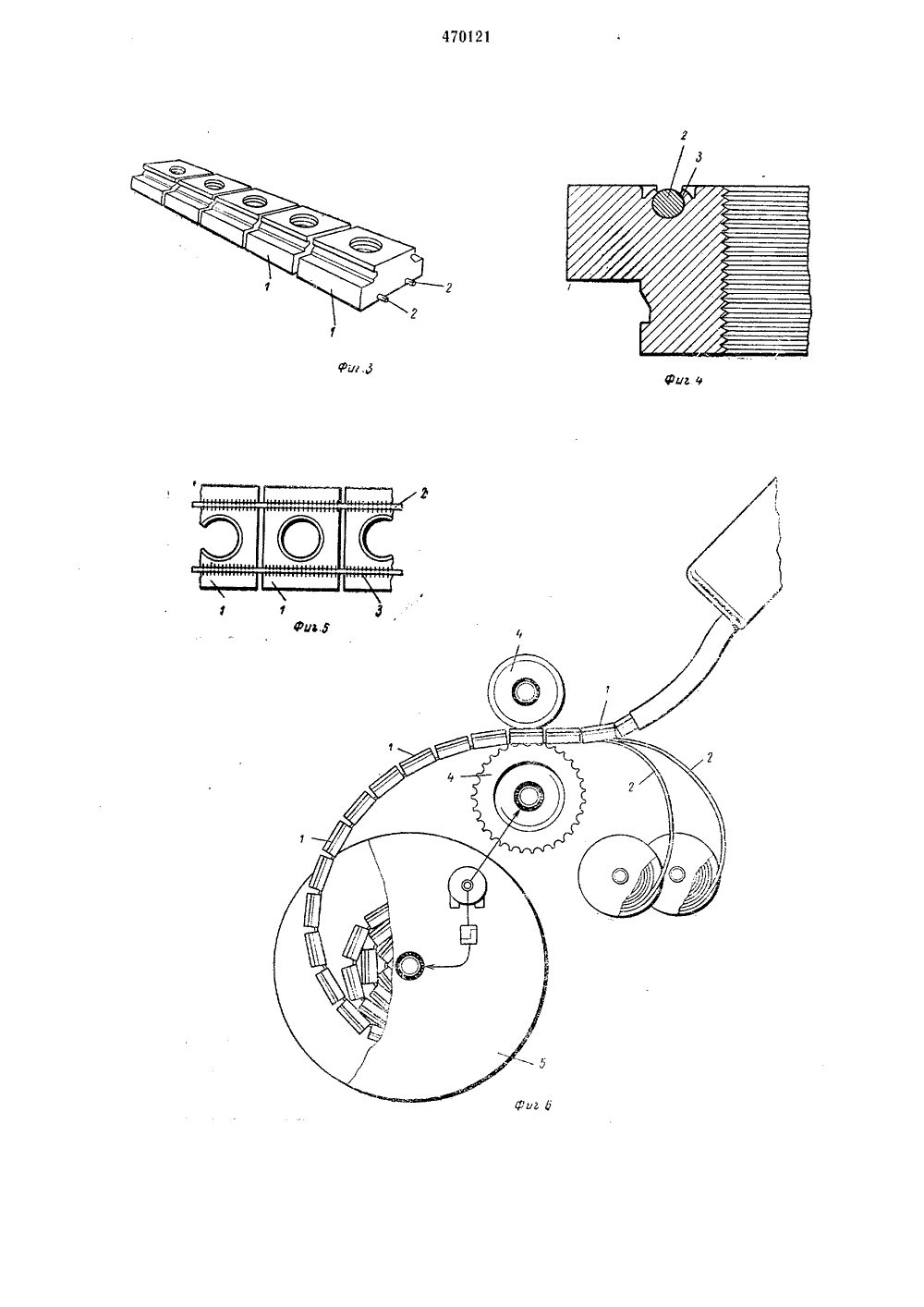

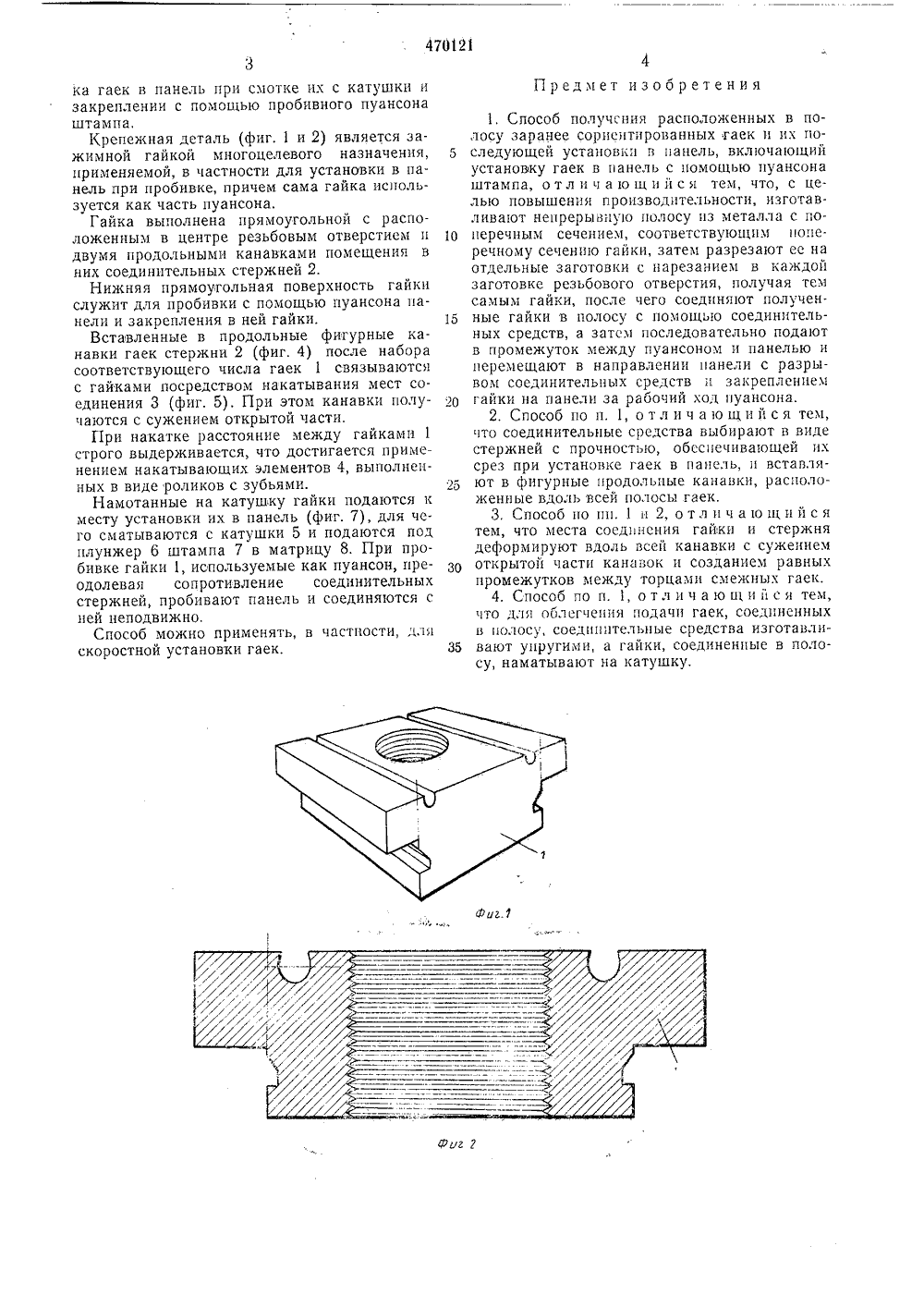

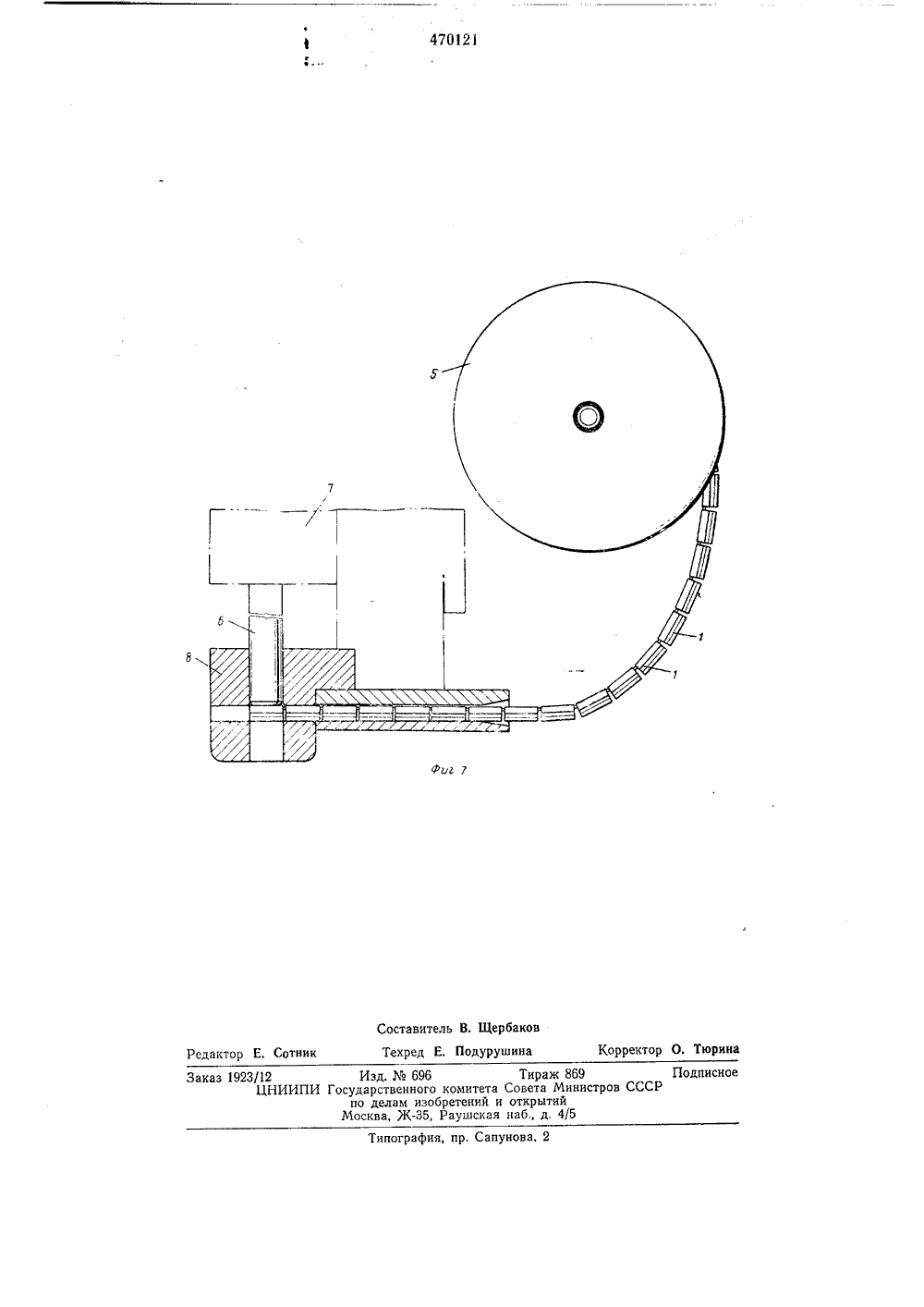

ОПИСИЗОБР ЕТЕ Н ИЯ пц 47012 Сова Сооетскнх Соцналнстнчовкнх РеспублннГосударетвенный комитет Совета Мнннстров СССР оритет 05 75 Бюллетеньия описания 12087 Оп бликовано(088.8) ваам наобретеннй н аткрытнй та опубли 1 2) Авторы изобретения Иностранцы льд Абель Ладьюсер, Джон Го(США) Иностранная фирма Малтифаснер Корпорейш(54) СПОСОБ ПОЛУЧЕНИЯ РАСПОЛОЖ АРАНЕЕ СОРИЕНТИРОВАННЫХ ГАЕК И УСТАНОВКИ В ПАНЕЛНЫХ В ПОЛОС Х ПОСЛЕДУЮ Изобретение относится к области ав зации установки крепежных деталей, в сти гаек в панели.Известны способы расположения в полосу гаек с последующей установкой их в панели, включающие изготовление гаек, установку их на клею на полосу гибкого материала, намотку этой гибкой полосы вместе с гайками на катушку для транспортировки к месту установки гаек, затем установку катушки с гайками в специальном приспособлении и смотку полосы с гайками с катушки для подачи в штамп, сдирание гаек, приклеенных к полосе, и установку их пуансоном при пробивке в панель,Недостатком известных способов является трудность сдирания гайки с ленты, что уменьшает производительность при установке гаек в панель и усложняет сам процесс установки.С целью повышения производительности способа изготавливают непрерывную полосу из металла с поперечным сечением, соответствующим поперечному сечению гайки, затем разрезают ее на отдельные заготовки с нарезанием в каждой заготовке резьбового отвер"тия, получая тем самым гайки, после чего соединяют полученные гайки в полосу с помощью соединительных средств, а затем последовательно подают в п У пуансоном и панелью и пер влении панели с разрыво х средств и закреплением га а рабочий ход пуансона.Соединительные средства при этом выбирают в виде стержней с прочностью, обеспечивающей их срез при установке гаек в панель, и вставляют их в фигурные продольные канав ки, расположенные вдоль всей полосы гаек,Кроме того, места соединения гайки истержня деформируют вдоль всей канавки с сужением открытой части канавок и созданием равных промежутков между торцами 15 смежных гаек. Причем для облегчения подачи гаек, соединенных в полосу, соединительные средства изготавливают упругими, а гайки, соединенные в полосу, наматывают на катушку.20 На фиг. 1 изображена гайка; на фиг. 2 -то же, разрез через ось резьбового отверстия; на фиг. 3 - полоса гаек, соединенных последовательно с помощью хрупких соединительных средств; на фиг, 4 - соединение гайки со 25 стержнем накаткой; на фиг. 5 - соединенныев полосу гайки с накаткой; на фиг, 6 - намотка гаек на катушку с одновременной накаткой соединительной канавки; на фиг. 7 - установка гаек в панель при смотке их с катушки и закреплении с помощью пробивного пуансона штампа,Крепежная деталь (фиг. 1 и 2) является зажимной гайкой многоцелевого назначения, применяемой, в частности для установки в панель при пробивке, причем сама гайка используется как часть пуансона.Гайка выполнена прямоугольной с расположенным в центре резьбовым отверстием и двумя продольными канавками помещения в них соединительных стержней 2.Нижняя прямоугольная поверхность гайки служит для пробивки с помощью пуансона панели и закрепления в ней гайки.Вставленные в продольные фигурные канавки гаек стержни 2 (фиг. 4) после набора соответствующего числа гаек 1 связываются с гайками посредством накатывания мест соединения 3 (фиг. 5). При этом канавки получаются с сужением открытой части,При накатке расстояние между гайками 1 строго выдерживается, что достигается применением накатывающих элементов 4, выполненных в виде роликов с зубьями.Намотанные на катушку гайки подаются к месту установки их в панель (фиг. 7), для чего сматываются с катушки 5 и подаются под плунжер 6 штампа 7 в матрицу 8. При пробивке гайки 1, используемые как пуансон, преодолевая сопротивление соединительных стержней, пробивают панель и соединяются с ней неподвижно.Способ можно применять, в частности, для скоростной установки гаек. Предмет изобретения 1, Способ получсния расположенных в полосу заранее сориентированных гаек и их поб следующей установки в панель, включающийустановку гаек в панель с помощью пуансонаштампа, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности, изготавливают непрерывную полосу из металла с по 10 перечным сечением, соответствующим поперечному сеченгпо гайки, затем разрезают ее наотдельные заготовки с нарезанием в каждойзаготовке резьбового отверстия, получая темсамым гайки, после чего соединяют получен 15 ные гайки в полосу с помощью соединительных средств, а затем последовательно подаютв промежуток между пуансоном и панелью иперемещают в направлении панели с разрывом соединительных средств и закреплениемгайки на панели за рабочий ход пуансона.2. Способ по п. 1, отличающийся тем,что соединительные средства выбирают в видестержней с прочностью, обеспечивающей ихсрез при установке гаек в панель, и вставля 2 ют в фигурные продольные канавки, расположенные вдоль всей полосы гаек.3, Способ по пп. 1 и 2, о т л и ч а ю щ и й с ятем, что места соеднения гайки и стержнядеформируют вдоль всей канавки с сужениемЗО открытой части канавок и созданием равныхпромежутков между торцами смежных гаек.4. Способ по п. 1, отл и ч а ю щи й с я тем,что для облегчения подачи гаек, соединенныхи полосу, соединительные средства изготавли 35 вают упругими, а гайки, соединенные в полосу, наматывают на катушку,470121 Составитель В. ЩербаковТехред Е. Подурушина Корректор О. Тюрина Редактор Е. Сотник Типография, пр. Сапунова. 2 Заказ 1923/12 Изд.696 Тираж 869 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
