Шаблон для навивки бортовых колец

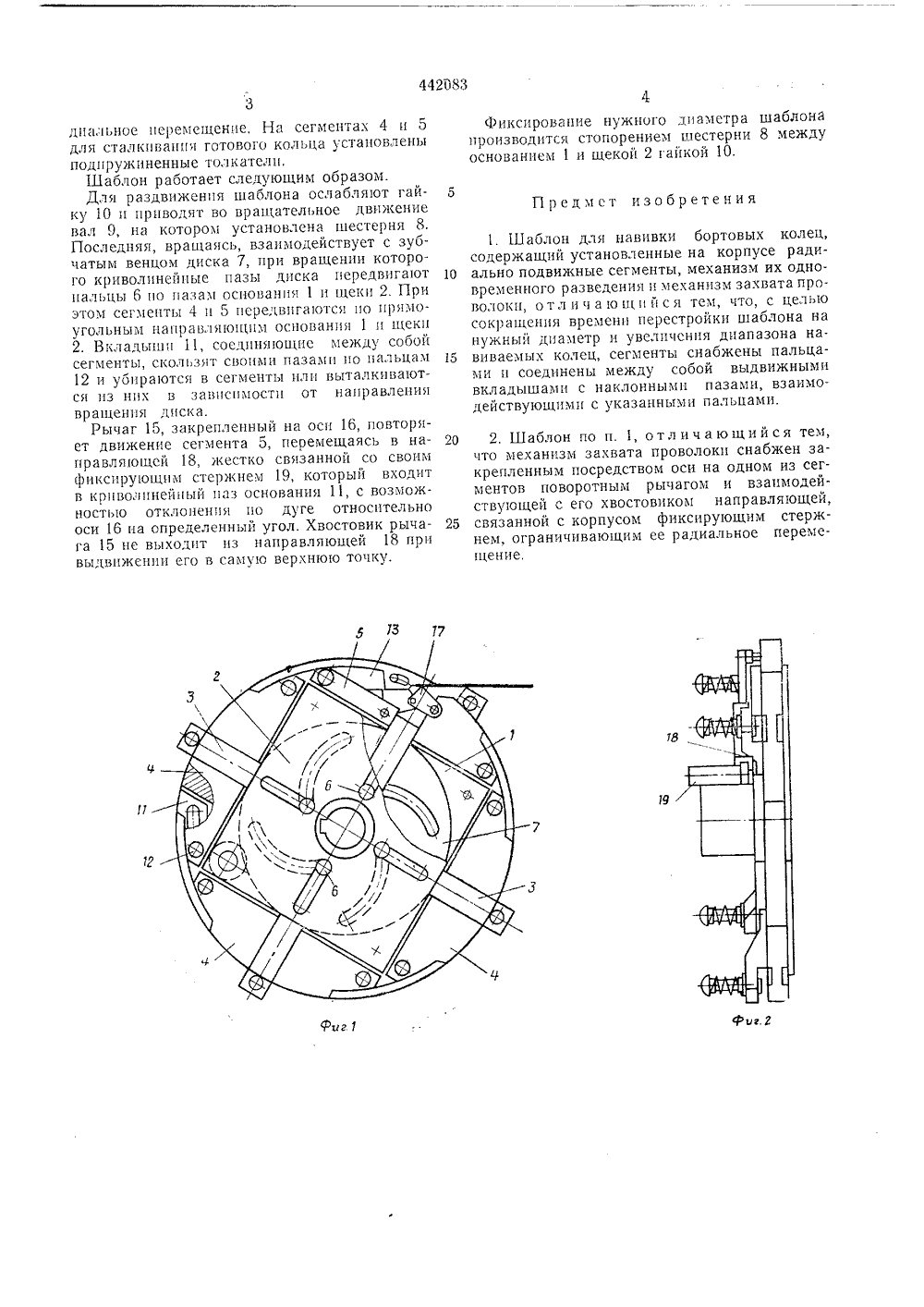

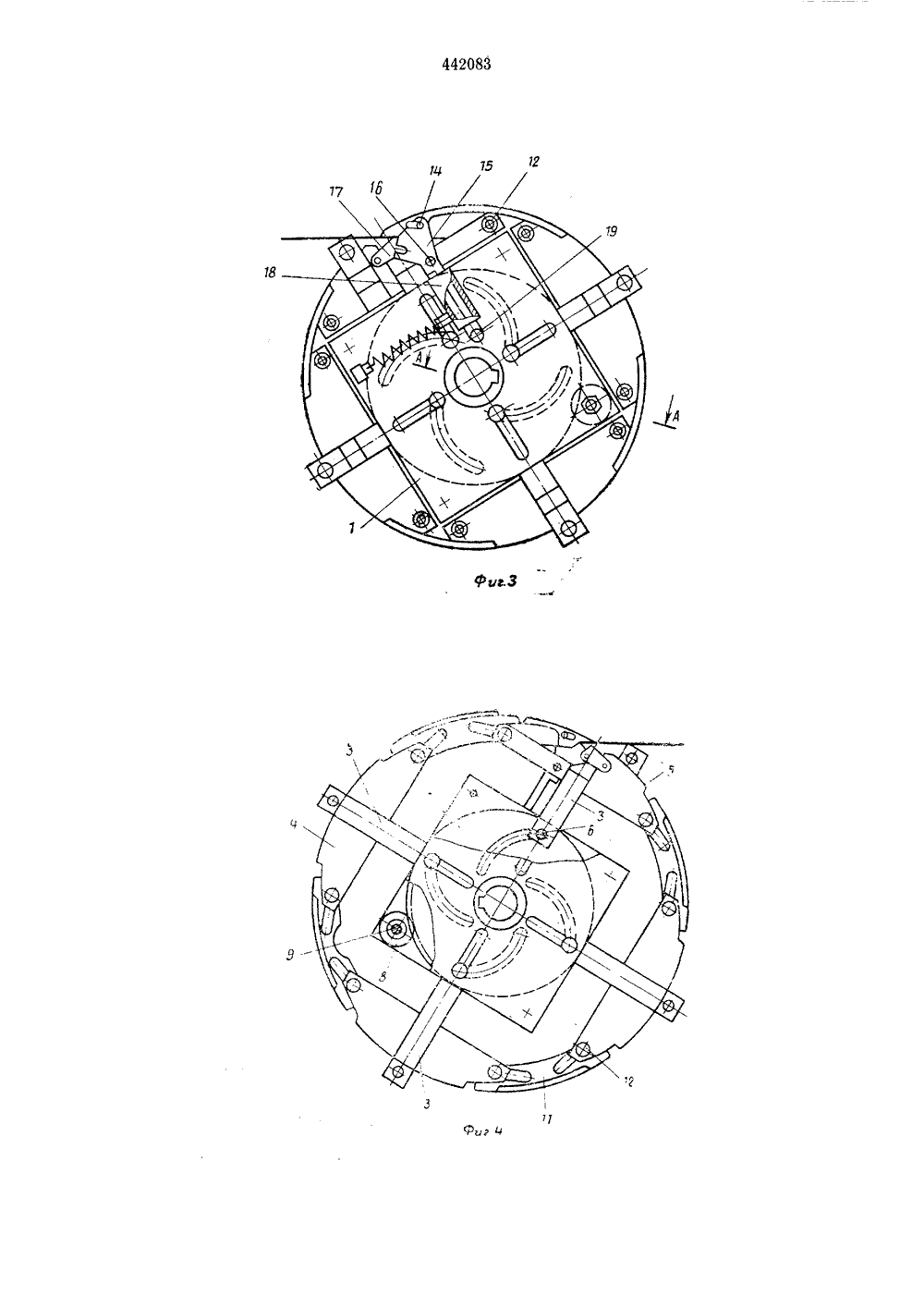

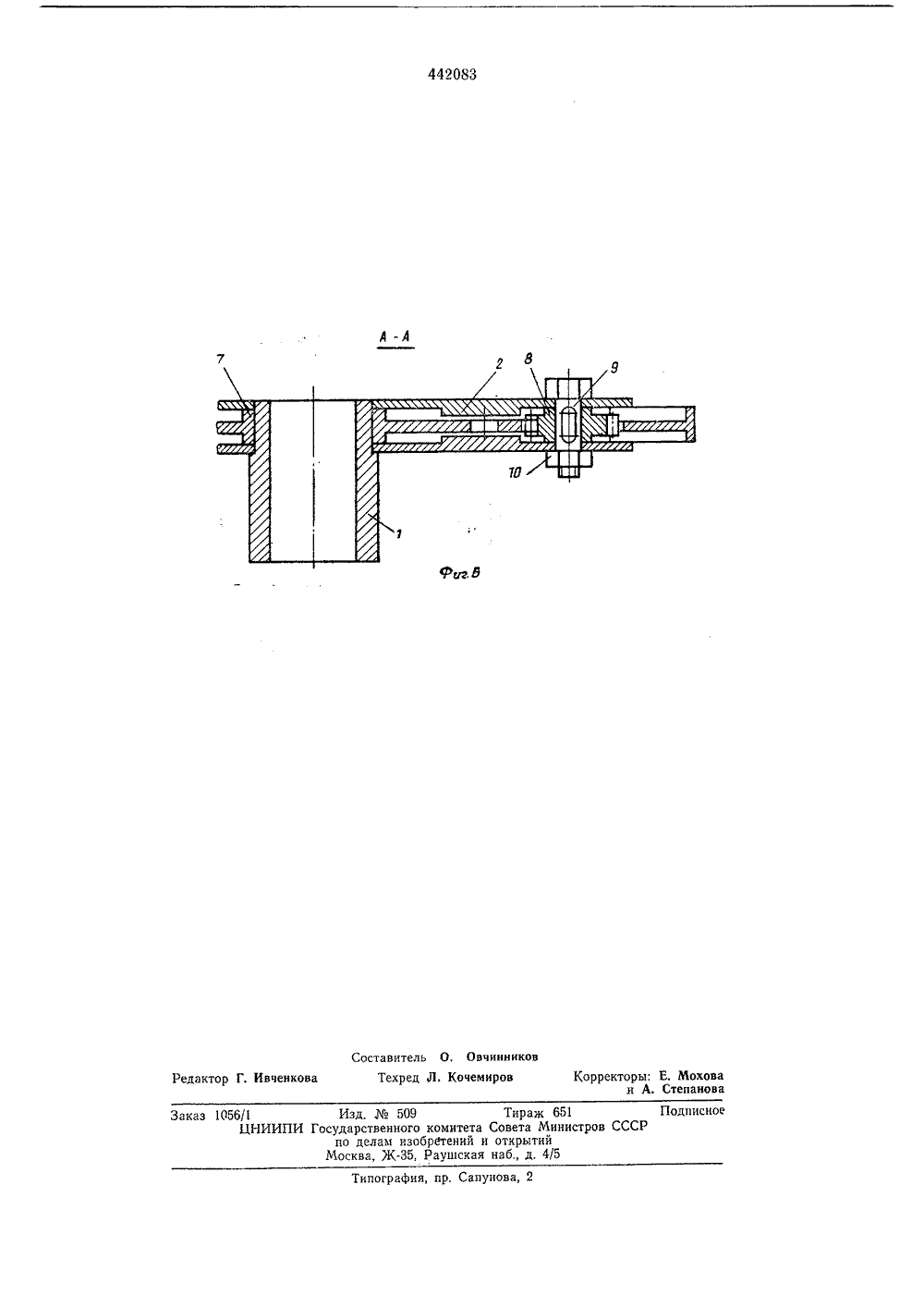

Союз Советских Социалистических Республик)1) М. Кл. В 291 т 1732 с присоединением заявки осударственнык комитет овета Министров СССР(32) ПриоритетОпубликовано 05.09,74. Б.аллстс: ь х 3 Дата опубликования описания 06.05.75 53) ЪДК 678,065.68, А. Михайлов и Ю. А, Рогозин 3 аявител сесоюзный научно-исследовательский и конструкторский инст по оборудованию для шинной промышленности(54) ШАБЛОН ДЛЯ НАВИВКИ БОРТОВЫХ КО 5 - то же,длагаемый шаблон, то же, вид слева; нана фиг. 4 - то же, 30 Изобретение относится к оборудовацгпо шинной промышленности и предназначено для навивки бортовых колец на цамоточных станках кольцеделательных агрегатов.Известен шаблон для навивки бортовых 5 колец, содержащий установленные на корпусе радиально подвижные сегменты, механизм их одновременного разведения ц механизм захвата проволоки.Известный шаблон имеет меньший диапа зон изменения навиваемых колец и не имеет вкладышей для создания контура, близкого к кругу.Цель изобретения - сокращение времени перестройки шаблона на нужный диаметр ц 15 увеличение диапазона навиваемых колец.Для этого в предлагаемом шаблоне сегменты снабжены пальцами и соединены между собой выдвижными вкладышами ц наклонными пазами, взаимодействующими с указанными 20 пальцами. Механизм захвата проволоки может быть снабжен закрепленным посредством оси на одном из сегментов поворотным рычагом и взаимодействующей с его хвостовцком направляющей, связанной с корпусом фцксц рующим стержнем, ограничивающим ее радиальное перемещение.На фиг. 1 показан превид спереди; на фиг. 2 -фиг. 3 - то же, вид сзади в раздвинутом положении; на фиг.сечение по А - А на фиг. 3.Шаблон для навивки бортовых колец содержит основание 1 ц щеку 2, снабженные прямоугольными направляющими, в которые входят направляющие 3 сегментов 4 ц 5, Направляющие 3 снабжены пальцами 6, проходящими через прямолинейные пазы основания 1, щеки 2 ц криволинейный паз диска 7 с зубчатым венцом, установленного с возможностью вращения между основанием 1 и щекой 2. Диск 7 взаимодействует с приводной шестерной 8, установленной на валу 9. Для стопорения шестерни имеется гайка 10,Сегменты 4 ц 5 соединены между собой вкладышами 11, снабженными наклонными пазами, взаимодействующими с сегментами с помощью пальцев 12. Сегмент 5 содержит дополнительный вкладыш 13, с криволинейным пазом которого взаимодействует палец 14 рычага 15, установленного посредством осц 16 на сегменте 5.Рычаг 15, взаимодействующий с запорным кулачком 17 механизма захвата проволоки, снабжен хвостовцком, с которым взаимодействует направляющая 18, исключающая свой поворот вокруг хвостовшса рычага ц связанная с криволинейным пазом основания 1 фиксирующим стержнем 19, жестко связанным с направляющей 18 и огранцчцваюгццм се ра442083 15 5 Н 77 дпальное перемещение, На сегментах 4 и 5 для сталкивания готового кольца установлены подпружиненные толкателп,Шаблон работает следующим образом.Для раздвижения шаблона ослабляют гайку 10 и приводят во вращательное движение вал 9, на котором установлена шестерня 8. Последняя, вращаясь, взаимодействует с зубчатым венцом диска 7, при вращении которого криволинейные пазы диска передвигают пальцы б по пазам основания 1 и щеки 2. При этом сегменты 4 и 5 передвигаются ио прямоугольным направляющим основания 1 и щеки 2. Вкладыши 11, соединяющие между собой сегменты, скользят своими пазами по пальцам 12 и убираются в сегменты илп выталкиваются из нпх в зависимости от направления вр ащенпя лиска.Рычаг 15, закрепленный на осп 16, повторяет движение сегмента 5, перемещаясь в направляющей 18, жестко связанной со своим фиксирующим стержнем 19, который входит в криволинейный паз основания 11, с возможностью отклонения по дуге относительно оси 16 на определенный угол. Хвостовик рычага 15 не выходит из направляющей 18 при выдвижении его в самую верхнюю точку. Фиксирование нужного диаметра шаблонапроизводится стопорением шестерни 8 междуоснованием 1 и щекой 2 гайкой 10. Предмет изобретения. Шаблон для навивки бортовых колец, содержащий установленные на корпусе радиально подвижные сегменты, механизм их одновременного разведения и механизм захвата проволоки, отличающийся тем, что, с целью сокращения времени перестройки шаблона на нужный диаметр н увеличения диапазона навиваемых колец, сегменты снабжены пальцами и соединены между собой выдвижными вкладышами с наклонными пазами, взаимодействующими с указанными пальцами. 20 2. Шаблон по п. 1, отл и ч а ю щи й с я тем,что механизм захвата проволоки снабжен закрепленным посредством оси на одном из сегментов поворотным рычагом и взаимодействующейй с его хвостовиком направляющей, 25 связанной с корпусом фиксирующим стержнем, ограничивающим ее радиальное перемещение.Редактор Г. Ивченкова Заказ 1056/1 Изд.509 Тираж 651 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
