Протаскивающее устройство машины для обработки поваленных деревьев

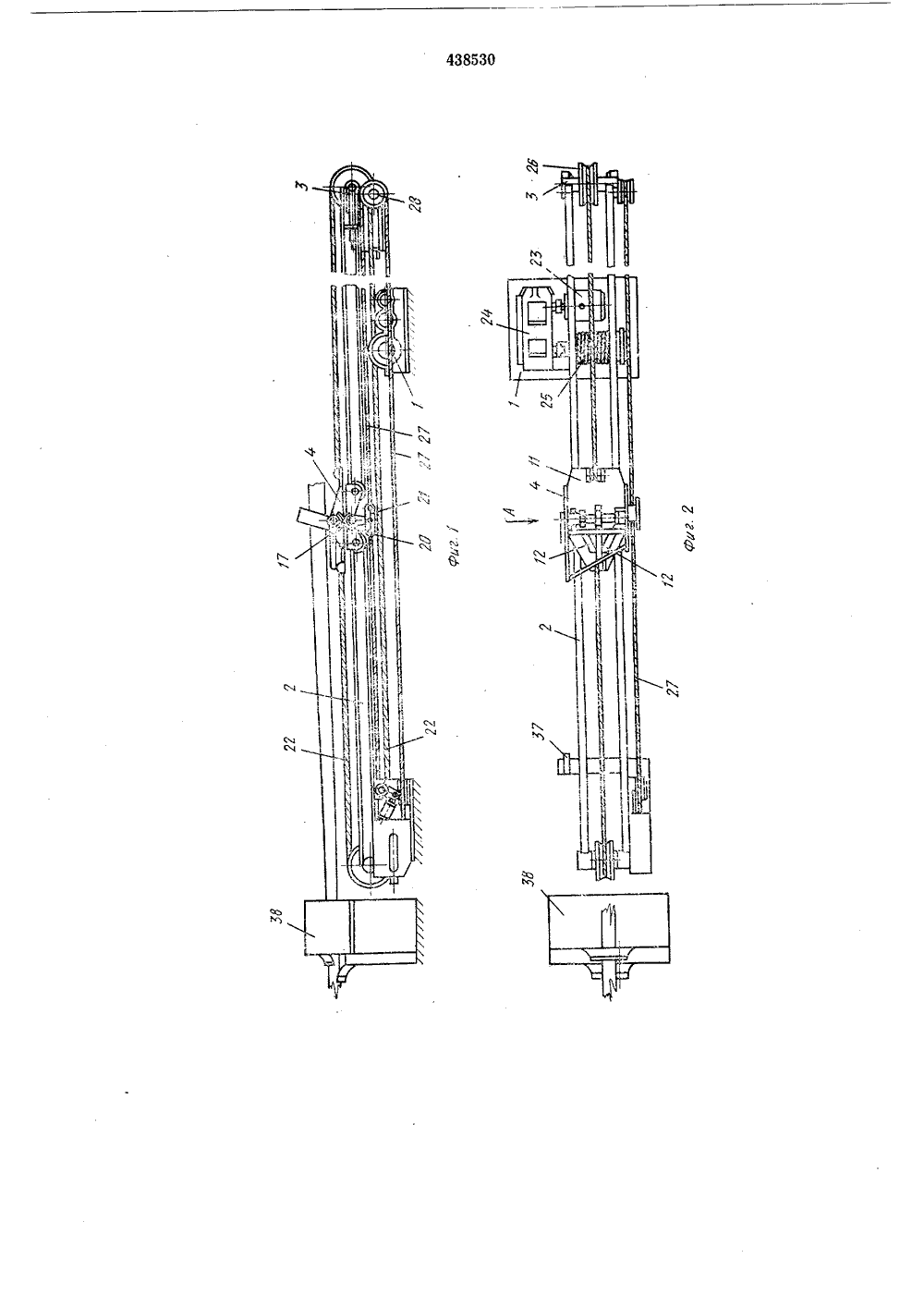

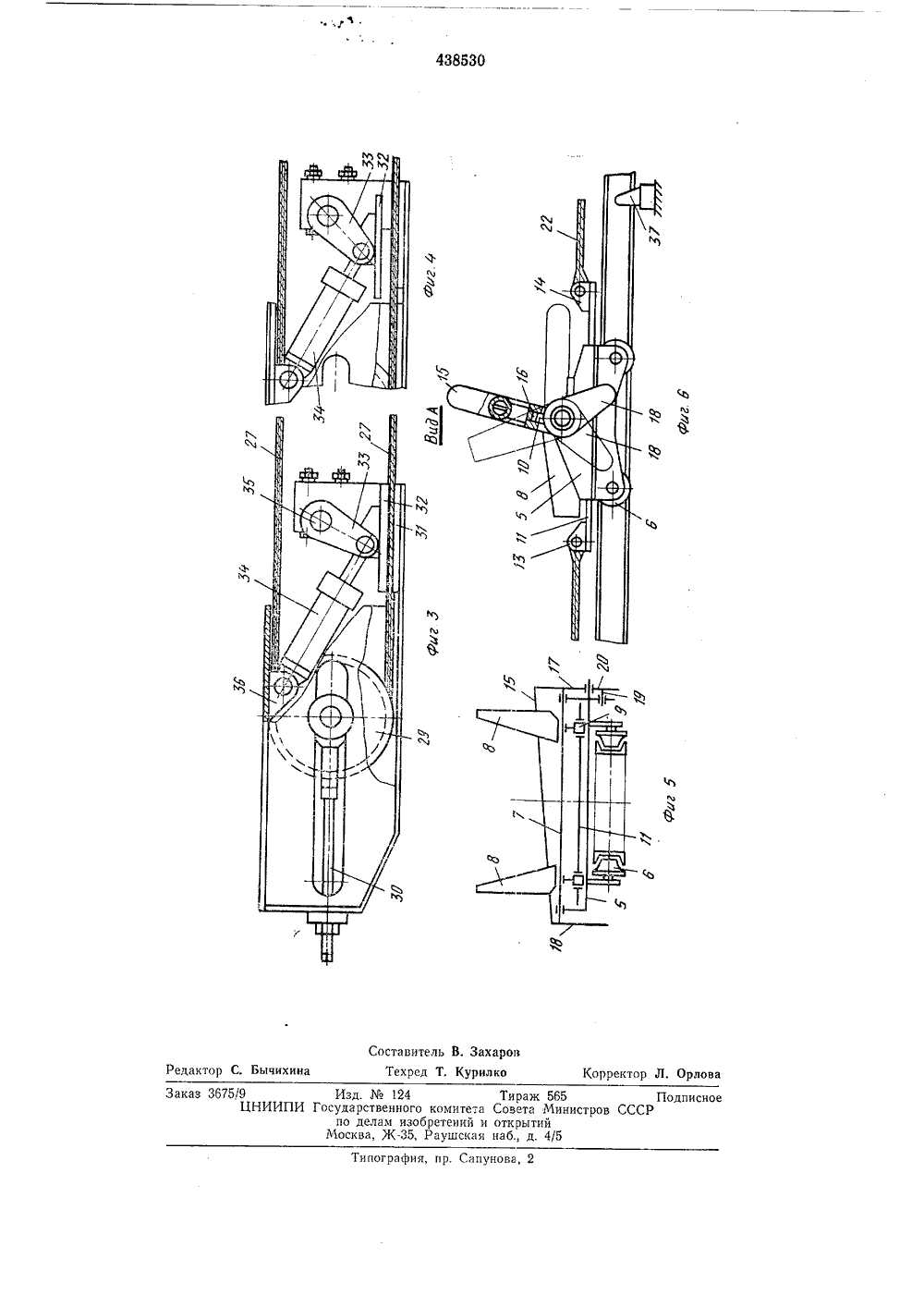

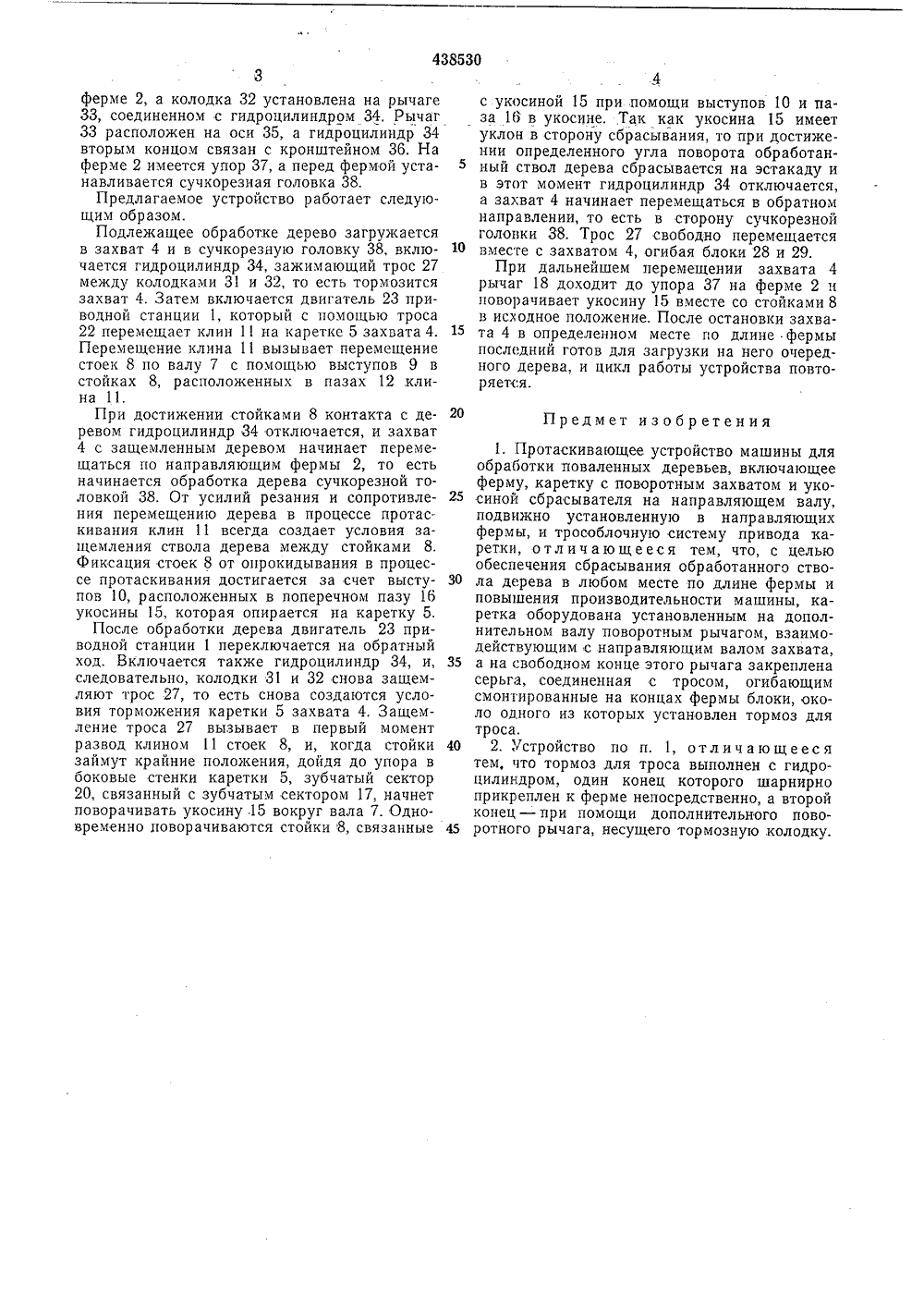

Союз Советски Социалистицеских Республик(61) Зависимое от ав (22) Заявлено 06.12.72 присоединени Государствеииый комитет Совета Мииистроа СССР оо делам изооретеиий и открытий) ПРОТАСКИВАЮЩЕЕ УСТРОЙСТВО МАШИН ДЛЯ ОБРАБОТКИ ПОВАЛЕННЫХ ДЕРЕВЪЕВ Изобретение относится к оборудованию лесозаготовительной промышленности, в частности к протаскивающему устройству машины для обработки поваленных деревьев.Известны протаскивающие устройства машины для обработки поваленных деревьев, включающие ферму, каретку с поворотным захватом и укосиной сбрасывателя на направляющем валу, подвижно установленную в направляющих фермы, и трособлочную систему привода каретки,Недостатками известных устройств являются невозможность сбрасывания обработанного ствола дерева в любом месте по длине фермы и недостаточная производительность машин, использующих эти устройства.Цель изобретения - устранение этих недостатков.Это достигается тем, что в предлагаемом устройстве каретка оборудована установленным на дополнительном валу поворотным рычагом, взаимодействующим с направляющим валом захвата, а на свободном конце этого рычага закреплена серьга, соединенная с тросом, огибающим смонтированные на концах фермы блоки, около одного из которых установлен тормоз для троса, выполненный с гидроцилиндром, один его конец шарнирно прикреплен к форме непосредственно, а второй конец - при помощи дополнительного поворотного рычага, несущего тормозную колодку.На фиг, 1 изображено предлагаемое протаскивающее устройство, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - тормоз для тро са в рабочем положении; на фиг. 4 - то же,в нерабочем положении; на фиг. 5 схематически изображена каретка с поворотным захватом; на фиг. 6 - внд по стрелке А на фиг. 2.11 ро гаскпва 1 ощее устройство состоит из 10 приводной станции 1, фермы 2, натяжнойстанции 3. На ферме 2 расположен захват 4, состоящий нз каретки 5 с катками 6, направляющего вала 7, на котором установлены левая н правая зажнмные стойки 8, имеющие в 15 нижней части выступы 9, а в задней части -выступы 10. На каретке 5 смонтирован клин 11 с пазами 12, снабженный кронштешьами 13 и 14. На направляющем валу 7 размещена укосина 15 сбрасывателя с пазом 16, зубчатым 20 сектором 17 и поворотным рычагом 18. На каретке 5 при помощи дополнительного вала 19 расположен зубчатый сектор 20 с серьгой 21.Клин 11 кронштейнами 13 и 14 соединен с тросом 22 приводной станции 1, состоящей из 25 двигателя 23, редуктора 24 и барабана 25,Трос 22 огибает блок 26 натяжной станции 3.Серьга 21 связана с тросом 27, огибающимблоки 28 и 29. Блок 29 имеет натяжной винт 30. Трос 27 заключен между двумя колодками ЗО 31 и 32. Колодка 31 закреплена жестко наферме 2, а колодка 32 установлена на рычаге 33, соединенном с гидроцилиндром 34. Рычаг 33 расположен на оси 35, а гидроцилиндр 34 вторым концом связан с кронштейном 36. На ферме 2 имеется упор 37, а перед фермой устанавливается сучкорезная головка 38.Предлагаемое устройство работает следующим образом,Подлежащее обработке дерево загружается в захват 4 и в сучкорезную головку 38, включается гидроцилиндр 34, зажимающий трос 27 между колодками 31 и 32, то есть тормозится захват 4, Затем включается двигатель 23 приводной станции 1, который с помощью троса 22 перемещает клин 11 на каретке 5 захвата 4. Перемещение клина 11 вызывает перемещение стоек 8 по валу 7 с помощью выступов 9 в стойках 8, расположенных в пазах 12 клина 11.При достижении стойками 8 контакта с деревом гидроцилиндр 34 отключается, и захват 4 с защемленным деревом начинает перемещаться по направляющим фермы 2, то есть начинается обработка дерева сучкорезной головкой 38. От усилий резания и сопротивления перемещению дерева в процессе протас кивания клин 11 всегда создает условия защемления ствола дерева между стойками 8, Фиксация стоек 8 от опрокидывания в процессе протаскивания достигается за счет выступов 10, расположенных в поперечном пазу 16 укосины 15, которая опирается на каретку 5.После обработки дерева двигатель 23 приводной станции 1 переключается на обратный ход. Включается также гидроцилиндр 34, и, следовательно, колодки 31 и 32 снова защемляют трос 27, то есть снова создаются условия торможения каретки 5 захвата 4, Защемление троса 27 вызывает в первый момент развод клином 11 стоек 8, и, когда стойки займут крайние положения, дойдя до упора в боковые стенки каретки 5, зубчатый сектор 20, связанный с зубчатым сектором 17, начнет поворачивать укосину 15 вокруг вала 7. Одновременно поворачиваются стойки 8, связанные 4с укосиной 15 при помощи выступов 10 и паза 16 в укосине. Так как укосина 15 имеет уклон в сторону сбрасывания, то при достижении определенного угла поворота обработанный ствол дерева сбрасывается на эстакаду и в этот момент гидроцилиндр 34 отключается, а захват 4 начинает перемещаться в обратном направлении, то есть в сторону сучкорезной головки 38. Трос 27 свободно перемещается 10 вместе с захватом 4, огибая блоки 28 и 29.При дальнейшем перемещении захвата 4рычаг 18 доходит до упора 37 на ферме 2 и поворачивает укосину 15 вместе со стойками 8 в исходное положение, После остановки захва та 4 в определенном месте по длине фермыпоследний готов для загрузки на него очередного дерева, и цикл работы устройства повторяется.20Предмет изобретения1. Протаскивающее устройство машины дляобработки поваленных деревьев, включающее ферму, каретку с поворотным захватом и уко синой сбрасывателя на направляющем валу,подвижно установленную в направляющих фермы, и трособлочную систему привода каретки, отличающееся тем, что, с целью обеспечения сбрасывания обработанното ство ла дерева в любом месте по длине фермы иповышения производительности машины, каретка оборудована установленным на дополнительном валу поворотным рычагом, взаимодействующим с направляющим валом захвата, 35 а на свободном конце этого рычага закрепленасерьга, соединенная с тросом, огибающим смонтированные на концах фермы блоки, около одного из которых установлен тормоз для троса.40 2. Устройство по п. 1, отличающеесятем, что тормоз для троса выполнен с гидро- цилиндром, один конец которого шарнирно прикреплен к ферме непосредственно, а второй конец - при помощи дополнительного пово ротного рычага, несущего тормозную колодку.438530 Составитель В. ЗахаровРедактор С. Бычихииа Техред Т. Курилко Корректор Л. Орлов ПодписР аказ 3675/9ЦНИ Типография, пр. Сапунова, 2 Изд.124осударственного ко по делам изобре Москва, Ж, Ра Тираж 565тета Совета Министраий и открытийская наб д. 4/5
