Устройство для определения f функционального состояния глазодвигательных мышц•

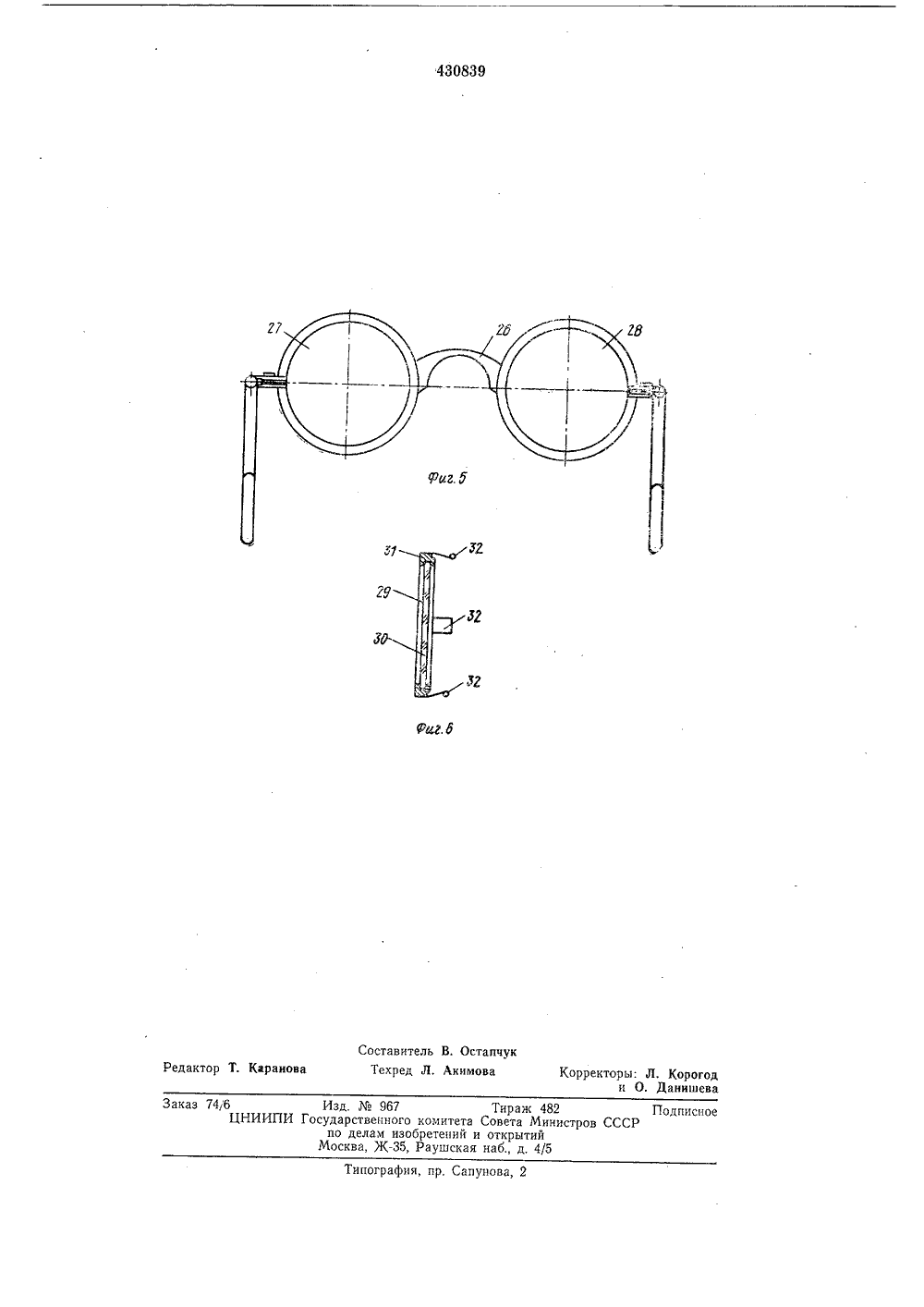

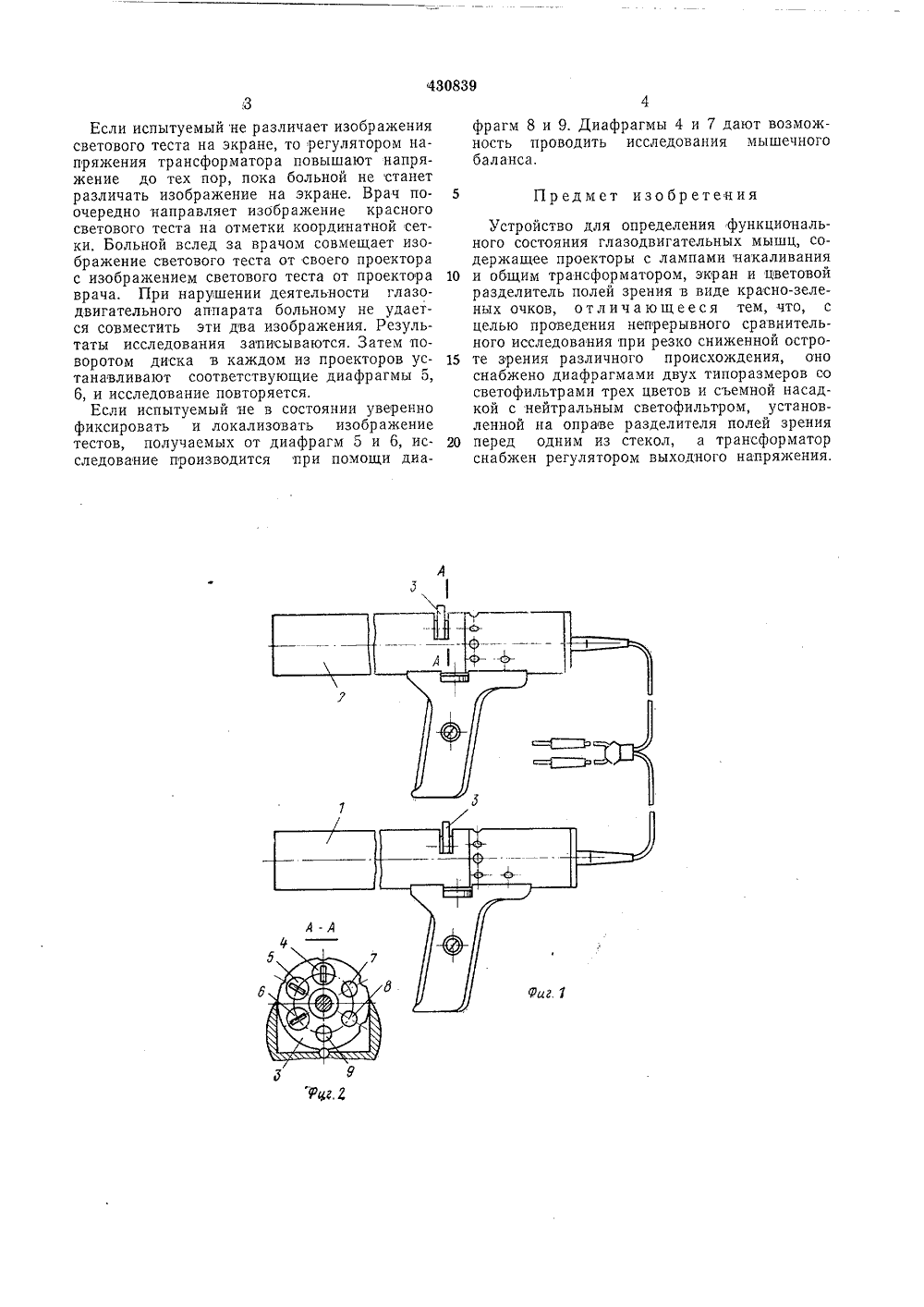

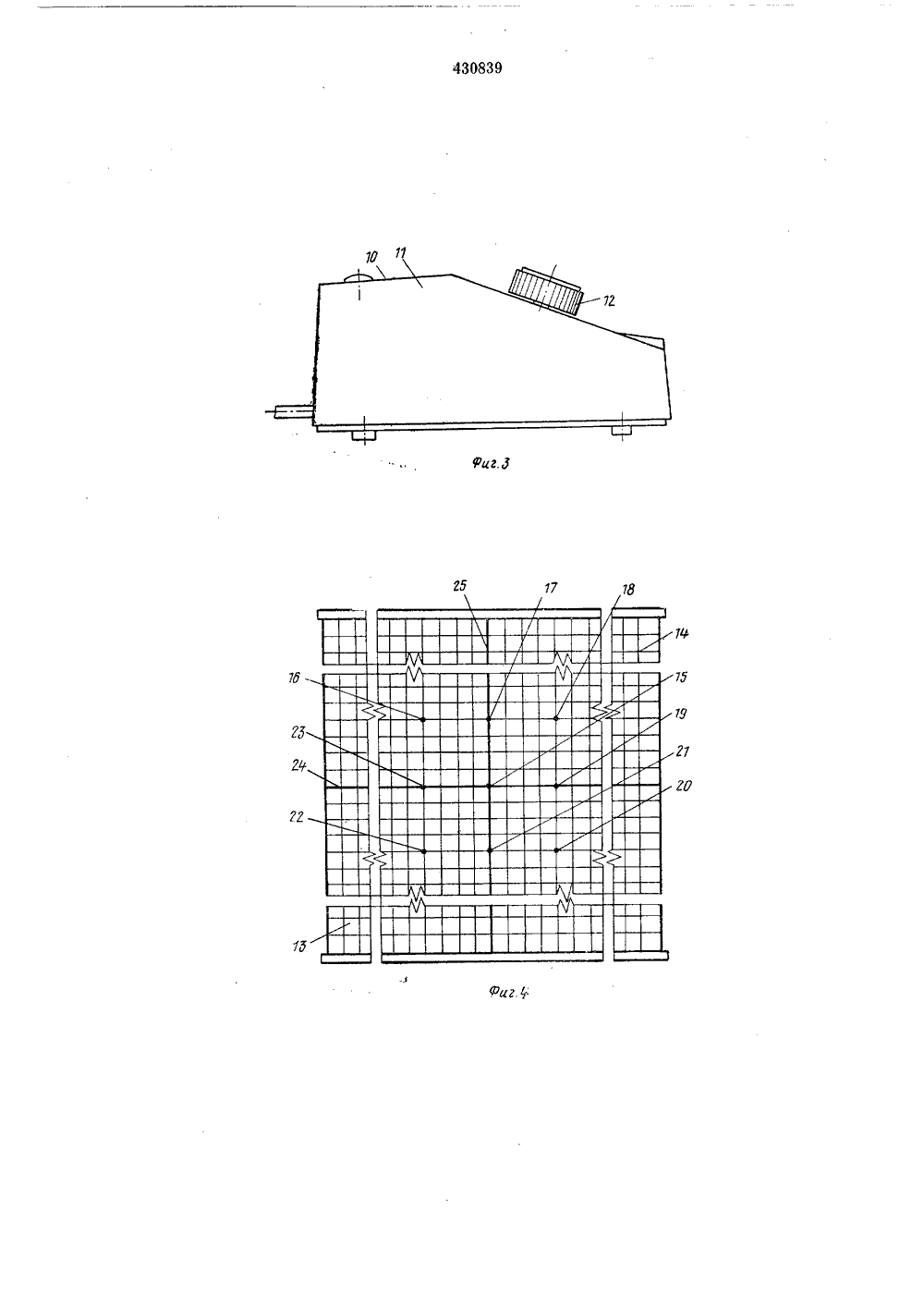

О П И С А Н И Е (и) 430839ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских Республик) М, Кл. А 61 Ь 3/О Гооударст венныи комитетСовета Министров СССРво делам изобретенийи открытийДата опубликовани писания 8.12,7. М. Долбищева, 1 О. А Всесоюзный научно-и Носков, И. Л. С и Д, И. Миткох сследовательский ин приборостроения(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИ фУН КЦИ ОНАЛЬНОГО СОСТОЯ Н ИЯ ГЛАЗОДВИГАТЕЛЬНЫХ МЫШЦИзобретение относится к медицинской технике, применяемой в офтальмологии.Устройства для определения функционального состояния глазодвигательных мышц известны. Они состоят из экрана, двух проек торов с общим трансформатором, цветового разделения полей зрения, выполненного в виде красно-зеленых очков. Однако подобные устройства не позволяют проводить непрерывное сравнительное исследование при резко 10 сниженной остроте зрения.Для проведения непрерывного сравнительного исследования при резко сниженной остроте зрения различного происхождения предлагаемое устройство снабжено диафрагмами 15 двух типоразмеров со светофильтрами трех цветов и съемной насадкой с нейтральным светофильтром. Насадку устанавливают на оправе разделителя полей . зрения, перед одним из стекол. ЮТрансформатор снабжен регулятором выходного напряжения.На фиг. 1 схематически изображено описываемое устройство, общий вид; на фиг, 2 - сечение по А - А фиг, 1; на фиг. 3 - транс форматор, вид сбоку; на фиг. 4 - экран; на фиг. 5 - очки, вид спереди; на фиг. 6 - насадка к очкам, вид сбоку.Устройство содержит два проектора 1 и 2 для проектирования испытательных знаков, ЗО каждый из которых содержит револьверный 2диск 3 с набором диафрагм 4, 5, 6 прямоугольной формы со светофильтрами (белого, красного и зеленого цвета) и диафрагмы 7, 8, 9 круглой формы тех же цветов, общий трансформатор 10 переменного напряжения, на корпусе 11 которого расположен регулятор 12 вы. ходного напряжения; экран 13 с координатной сеткой 14 и отметками 15 - 25, разделитель полей зрения в виде красно-зеленых очков 27 с зеленым 28 и красным 29 стеклами; съемную насадку 30 с нейтральным светофильтром 31 в оправе 32, устанавливаемую с помощью пружинных зажимов 33. Устройство используют следующим образом.Экран 13 укрепляют на стене так, чтобы средняя горизонтальная линия 24 координатной сетки находилась на уровне глаз больного, сидящего на расстоянии метра от экрана. Лицо его должно находиться напротив средней вертикальной линии 25. Голову фиксируют. При резко сниженной остроте зрения одного глаза на очковую оправу перед лучше видящим глазом при помощи пружинных зажимов надевают насадку с нейтральным светофильтром в оправе. Поворотом дисков 3 перед другим глазом устанавливают пару диаф. рагм 5 и 6 проекторов 1 и 2, причем со стороны врача - красного, а со стороны испытуемого - зеленого цвета, 430839Если испытуемый не различает изображения светового теста на экране, то регулятором напряжения трансформатора повышают напряжение до тех пор, пока больной не станет различать изображение на экране, Врач поочередно направляет изображение красного светового теста на отметки координатной сетки. Больной вслед за врачом совмещает изображение светового теста от своего проектора с изображением светового теста от проектора врача. При нарушении деятельности глазодвигательного аппарата больному не удается совместить эти два изображения, Результаты исследования записываются. Затем поворотом диска в каждом из проекторов устанавливают соответствующие диафрагмы 5, 6, и исследование повторяется.Если испытуемый не в состоянии уверенно фиксировать и локализовать изображение тестов, получаемых от диафрагм 5 и 6, исследование производится при помощи диафрагм 8 и 9. Диафрагмы 4 и 7 дают возможность проводить исследования мышечного баланса. 5 Предмет изобретенияУстройство для определения функционального состояния глазодвигательных мышц, содержащее проекторы с лампами накаливания 10 и общим трансформатором, экран и цветовойразделитель полей зрения в виде красно-зеленых очков, отличающееся тем, что, с целью проведения непрерывного сравнительного исследования при резко сниженной остро те зрения различного происхождения, оноснабжено диафрагмами двух типоразмеров со светофильтрами трех цветов и съемной насадкой с нейтральным светофильтром, установленной на оправе разделителя полей зрения 20 перед одним из стекол, а трансформаторснабжен регулятором выходного напряжения,430839 Составитель В. Остапчукедактор Т. Каранова Техред Л. Акимова Корректоры: Л. Корогоди О. Данишева каз 746ЦНИИПИ пография, пр. Сапунова,Изд.967 Тисударственного комитета Сове по делам изобретений и откМосква, Ж, Раушская наб,аж 482 Подписнота Министров СССРытийд. 4/5
