Всесоюзнаял. а. наследников и ф. с. городничев1.: .; . hj 11. лйн sc h.; i b: блиотекл

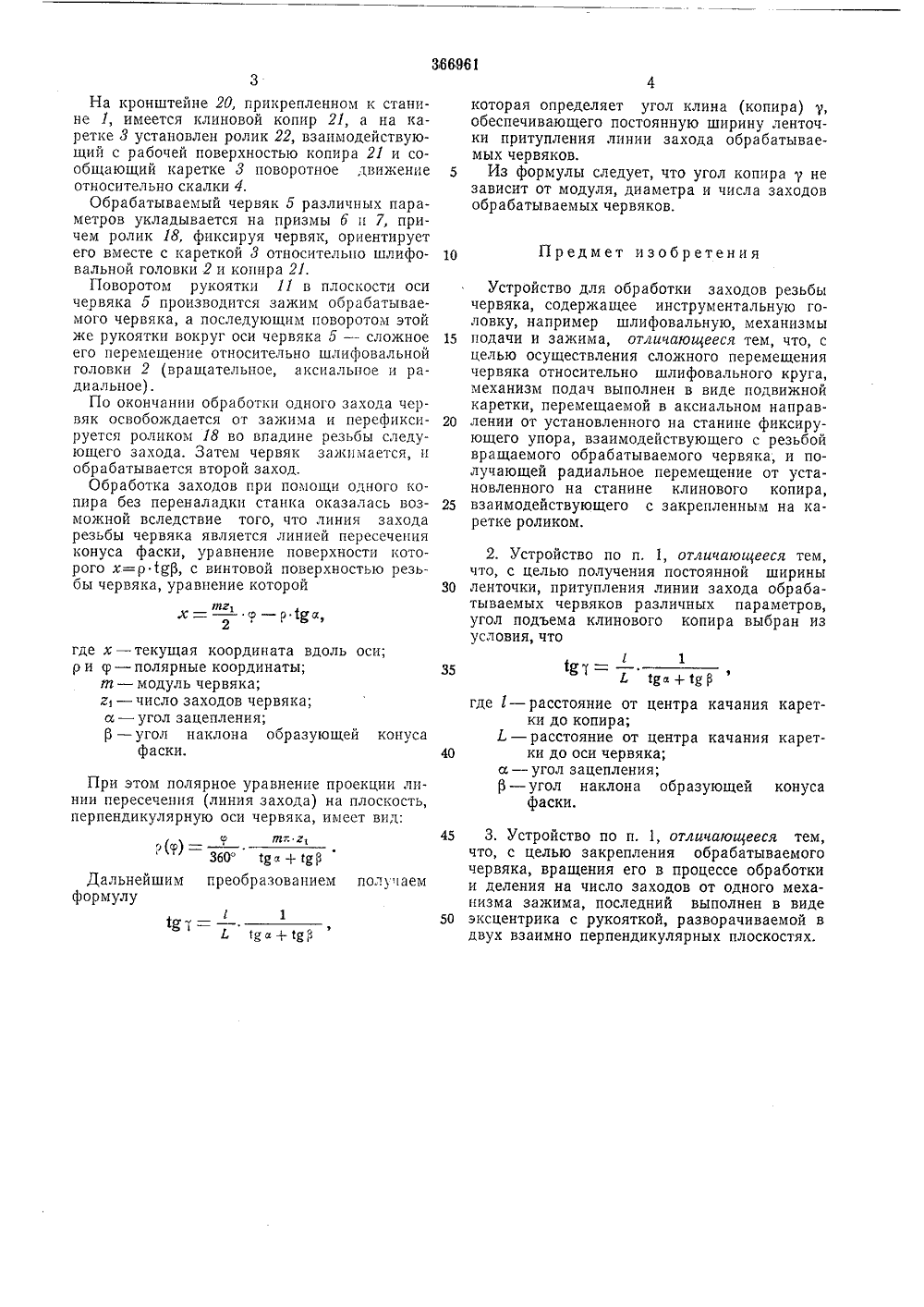

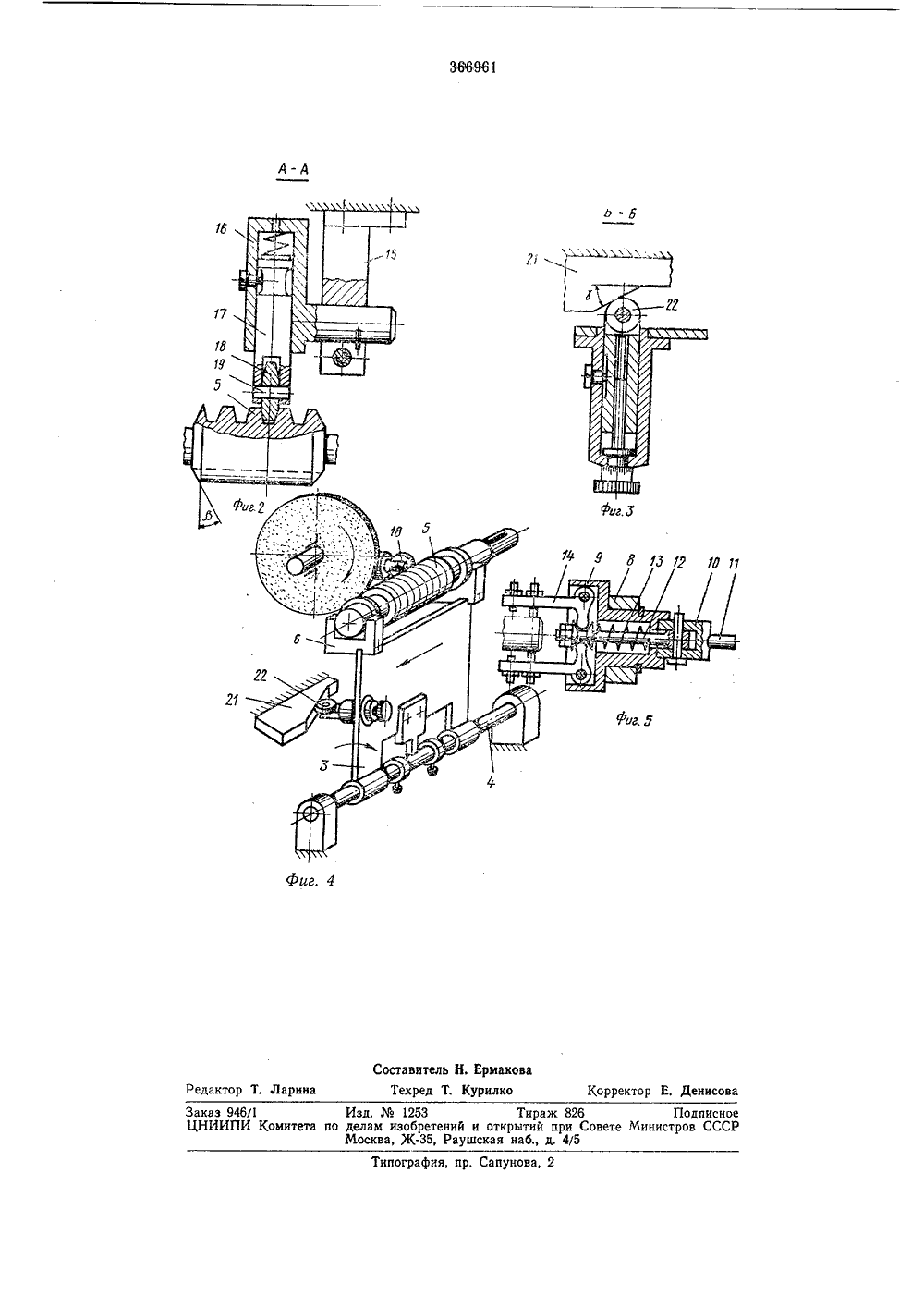

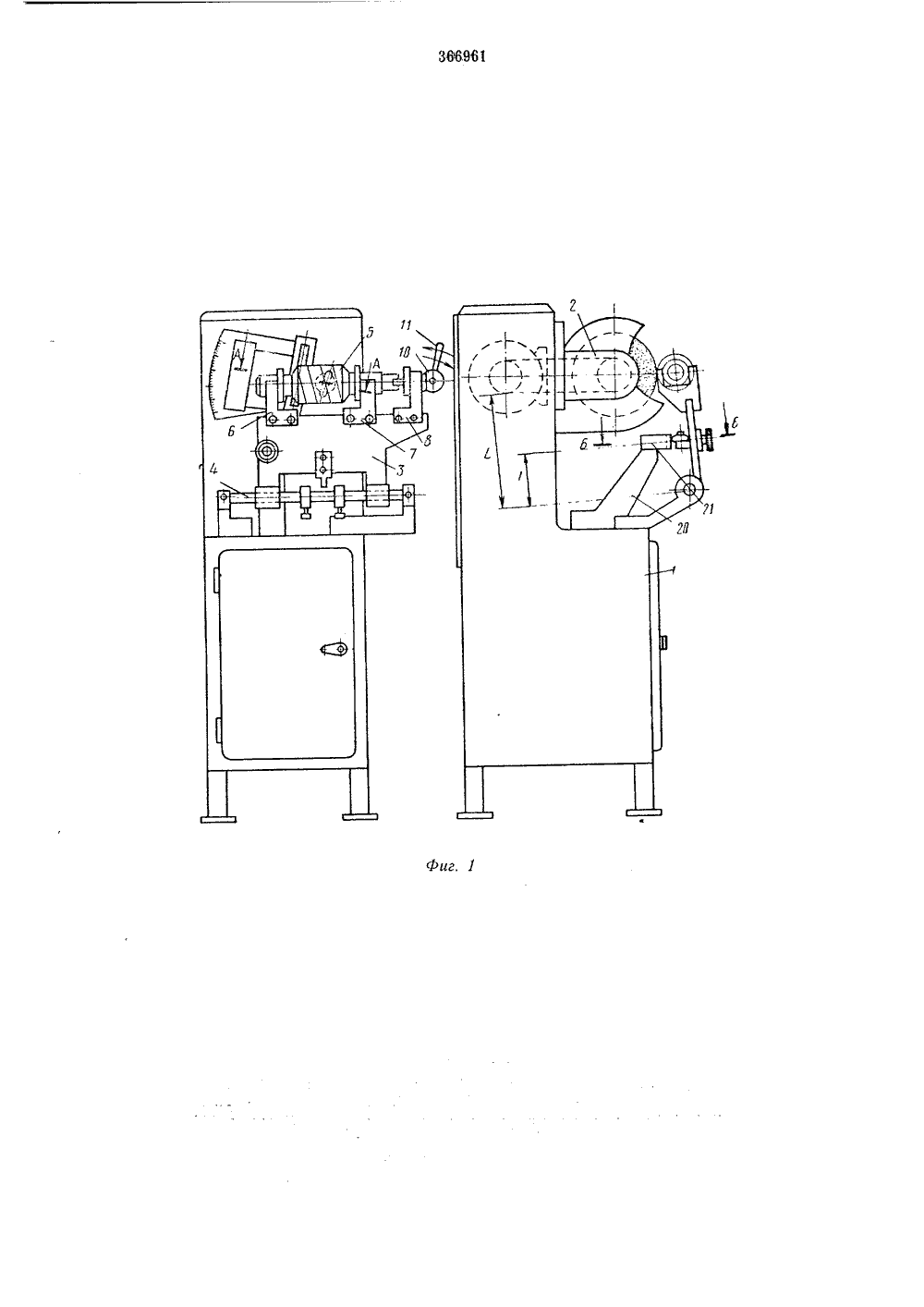

Саюз Соеетскин Соцмалистическин РеспубликКоеемтет оо делам маобретеннЯ м сткрытмЯ ори Совете Министров СССРАвторыизобретения Центральное проектно-конструкторское и технологическое бюро Министерства станкостроительной и инструментальной промышленности СССРЗаявитель УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ЗАХОДОВ РЕЗЬБЫ ЧЕРВЯКА 1 К 1 =1 тд. + тоз Изобретение относится к области машиностроения.Известны устройства для обработки заходов резьбы червяка, содержащие инструментальную головку, механизмы подачи и зажима.В предлагаемом устройстве для осуществления сложного перемещения червяка относительно шлифовального круга механизм подачи выполнен в виде подвижной каретки, перемещаемой в аксиальном направлении от установленного на станине фиксирующего упора, взаимодействующего с резьбой вращаемого обрабатываемого червяка, и получающей радиальное перемещение от установленного на станине клинового копира, взаимодействующего с закрепленным на каретке роликом. Для получения постоянной ширины ленточки притупления линии захода обрабатываемых червяков различных параметров угол подъема клинового копира выбран изусловия: Для осуществления закрепления обрабатываемого червяка, вращения его в процессе обработки и деления на число заходов от одного механизма зажима последний выполнен в виде эксцентрика с рукояткой, разворачиваемой в двух взаимно перпендикулярныхплоскостях.На фиг. 1 изображен станок, общий вид;на фиг. 2 - фиксирующий упор; на фиг. 3 -5 механизм радиальной подачи; на фиг. 4 -кинематическая схема станка; на фиг. 5 -устройство для зажима обрабатываемого червяка.На станине 1 станка размещены поворот 10 ная шлифовальная головка 2 и каретка 3,имеющая возможность аксиального и вращательного движений относительно направляющей скалки 4.Обрабатываемый червяк 5 устанавливается15 в призмах б и 7, размещенных установочноподвижно на каретке 3, и зажимается эксцентриковым зажимом, состоящим пз кронштейна 8, поворотного корпуса 9, эксцентрика 10 с рукояткой 11, тяги 12, возвратной пру 20 жины 13 и зажимных рычагов 14,На станине 1 против рабочей части обрабатываемого червяка 5 расположен кронштейн 15, на котором установочно-подвижнозакреплен корпус 1 б с радиально подпружи 25 ненным самоустанавливающимся фиксирующим упором, состоящим из державки 17 сроликом 18 и осью 19. При этом ролик 18 входит во впадину резьбы обрабатываемого червяка 5 самоустанавливается там, фиксируя30 его от осевого перемещения.На кронштейне 20, прикрепленном к станине 1, имеется клиновой копир 21, а на каретке 3 установлен ролик 22, взаимодействующий с рабочей поверхностью копира 21 и сообщающий каретке 3 поворотное движениеотносительно скалки 4.Обрабатываемый червяк 5 различных параметров укладывается на призмы 6 и 7, причем ролик 18, фиксируя червяк, ориентируетего вместе с кареткой 3 относительно шлифовальной головки 2 и копира 21.Поворотом рукоятки 11 в плоскости осичервяка 5 производится зажим обрабатываемого червяка, а последующим поворотом этойже рукоятки вокруг оси червяка 5 - сложноеего перемещение относительно шлифовальнойголовки 2 (вращательное, аксиальное и радиальное),По окончании обработки одного захода червяк освобождается от зажима и перефиксируется роликом 18 во впадине резьбы следующего захода. Затем червяк зажимается, иобрабатывается второй заход.Обработка заходов при помощи одного копира без переналадки станка оказалась возможной вследствие того, что линия заходарезьбы червяка является линией пересеченияконуса фаски, уравнение поверхности которого х=р 1 д, с винтовой поверхностью резьбы червяка, уравнение которойт 2,Х=э - р Тала,2где х - текущая координата вдоль оси;р и р - полярные координаты;т - модуль червяка;г 1 - число заходов червяка;а - угол зацепления;р - угол наклона образующей конусафаски.При этом полярное уравнение проекции линии пересечения (линия захода) на плоскость, перпендикулярную оси червяка, имеет вид:ю тт. 21р(в 1 =360 1 да + 1 дДальнейшим преобразованием получаемформулу11 д", =Ь 1 да+1 Дкоторая определяет угол клина (копира) у, обеспечивающего постоянную ширину ленточки притупления линии захода обрабатываемых червяков,5 Из формулы следует, что угол копира у не зависит от модуля, диаметра и числа заходов обрабатываемых червяков. 10 Предмет изобретения Устройство для обработки заходов резьбычервяка, содержащее инструментальную головку, например шлифовальную, механизмы15 подачи и зажима, отличающееся тем, что, сцелью осуществления сложного перемещениячервяка относительно шлифовального круга,механизм подач выполнен в виде подвижнойкаретки, перемещаемой в аксиальном направ 20 ленин от установленного на станине фиксирующего упора, взаимодействующего с резьбойвращаемого обрабатываемого червяка; и получающей радиальное перемещение от установленного на станине клинового копира,25 взаимодействующего с закрепленным на каретке роликом,2. Устройство по п. 1, отличающееся тем,что, с целью получения постоянной ширины 30 ленточки, притупления линии захода обрабатываемых червяков различных параметров, угол подъема клинового копира выбран из условия, что 1К 1 =11 ф+ И р где 1 в расстояние от центра качания каретки до копира;Ь - расстояние от центра качания каретки до оси червяка;а - угол зацепления;р - угол наклона образующей конусафаски. 35 40 45 3. Устройство по п. 1, отличающееся тем,что, с целью закрепления обрабатываемого червяка, вращения его в процессе обработки и деления на число заходов от одного механизма зажима, последний выполнен в виде 50 эксцентрика с рукояткой, разворачиваемой вдвух взаимно перпендикулярных плоскостях.Редакт ари Составитель Н. Ермакова ехред Т. Курилко ректор Е, ДенисоТипография, пр. Сапунова,Заказ 9 ЦНИИП 1Коми Изд.1253 Тираж 826 Подписноепо делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5
