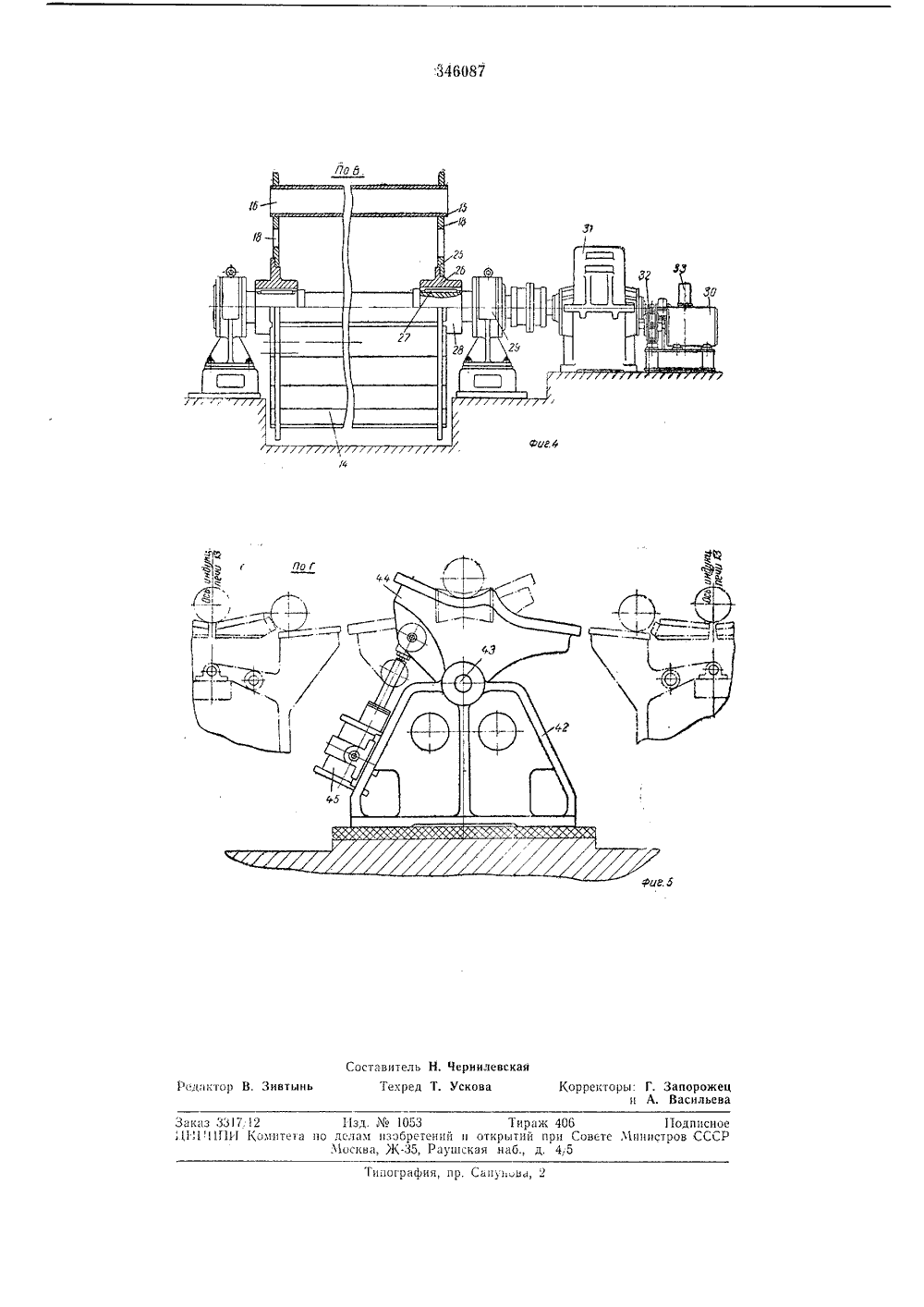

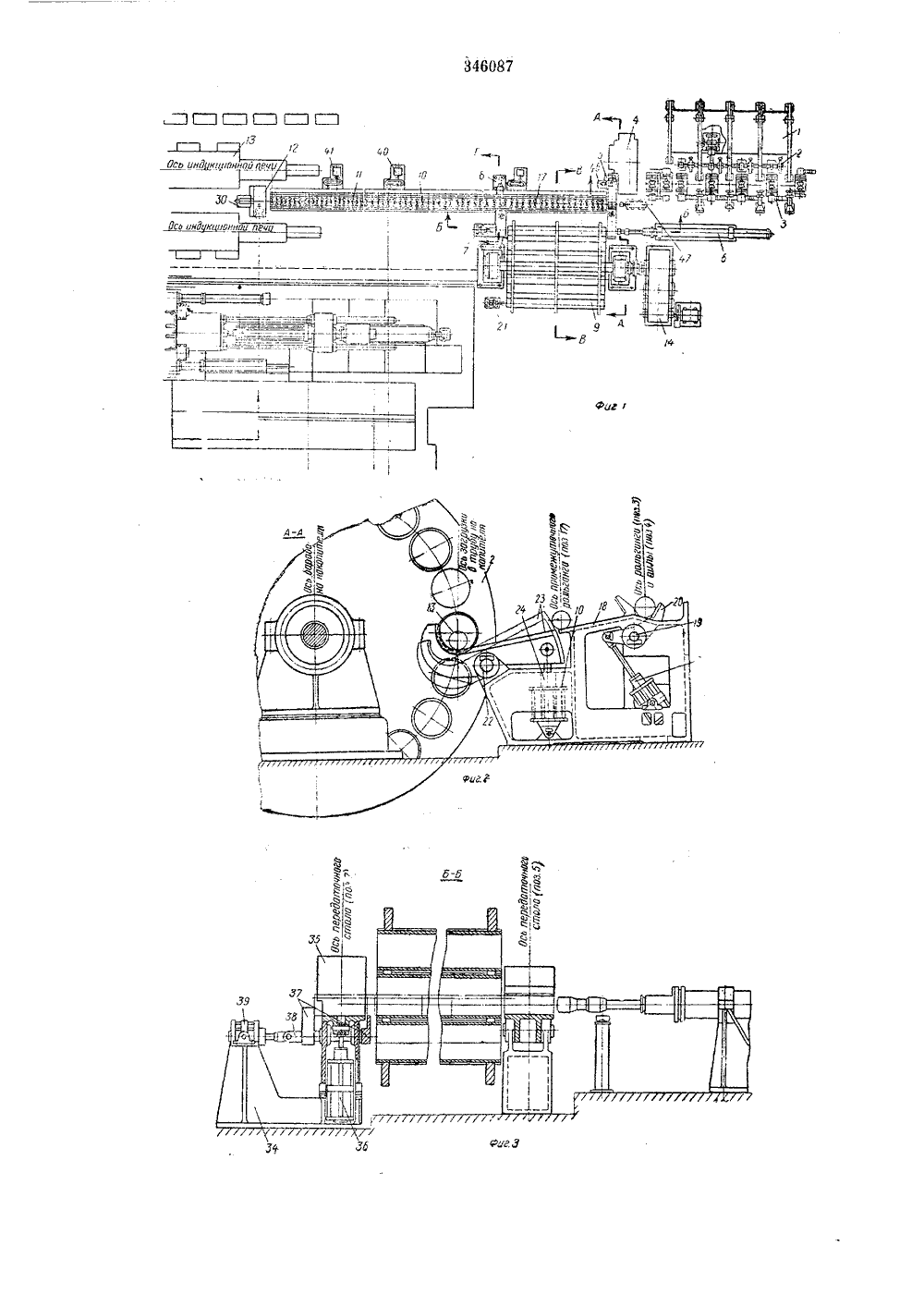

Союз Соеетских Социалистических Республикаявлепо 25.111.18 5/25 вки,. а присоединением з омитет по делам.(но и(т( аобретеиий и открытпри Совете МимистроСССР Уг 1. 62 5(088 8 8 Хликов а а опубликовани Авторыизобретения аявите ЯЕХАИИЗИРОВАМНАЯ ЛИНИЯ ДЛЯ ПОДА ЗАГОТОВОК К ПРОЛИВНОМУ ПРЕССУ К, Тартаковский, О. А. Лукь Ю, К, Ермолин, П. И. Ермо; иБ,СИзобретение относится к ксхтнизированным линиям для подачи заготовок к прессам.Известна механизированная линия для подачи заготовок к прошивному прессу, содержащая установленные в технологической по- з следовательности и связанные между собой рольгангом приемную решетку с дозатором и пилу, а также накопитель заготовок, соединенный средствами поштучной передачи заготовок с пилой и рольгангом, с нагревательны ми печами, размещенными перед прош;вочным прессом.Остовны( недостатком известной линии является то, что бесперебойная работа всех входящих в нее машин крайне не стабильна. 15В предложенной линии этот недостаток уст. ранен за счет того, что накопитель заготовок выполнен в виде приводного поворотного барабана, снабкенного размещенными на чем по окруткности емкостями для заготовки, 20 и толкателем для их загрузки и выгрузки, причем ось барабана установлена параллельно плоскости рольганга, средства для поштучной передачи заготовок от пилы к накопителю выполнены в виде загрузочного и выгру зочного столов, соединенных между собой промежуточным рольгангом, подведенным к рольгангу, подающему заготовки к нагревательным печам. При этом выгрузочный стол снабжен упорами, установленными один отно сительно другого на расстоянии, превышаю. щсм длну заготовки.1 а фиг, 1 изображена лшшя для механизированной подачи заготовок; иа фиг. 2 изооражен разрсз по 71 - ."1 на фиг. 1; на фпг, 3 - разрез по Б - Б на фиг. 1; на фг,4 - вид по В на фиг. 1; на фпг. 5 - вид по Г на фиг, 1,Прсдла( а.".,ая линия содержит приемнуо решетку 1 с дозатором 2, подведенную к роль- гангу Л, у конца которого размещена пила 4, средства 5, 6, 7 и 8 для поштучной передачи нарезанных заготовок в накопитель 9, а последнего на рольганги 10 и 11 с распределительным устройством 12, подведенным к нагревательным печам 1 т. Накопитель выполнен в виде приводного барабана 14 с расположенными вдоль его осп и параллельно плоскости рольганга екостяхи 1 а для заготовок 16, загрузка и выгрузка которых осуп.сствляется от одного толкателя б, а средства для поштучной передачи выполнены в виде столов 5 и 7, между которьхи установлен промежуточной рольганг 17, соединяющий рольганги 10 и 11, подведенные и нагревательным печам 13, с передаточным столом 7, размещенными между пилой 4 и толкателем 6.Передаточный стол 5 (см. фиг, 2) представляет собой литую станину с наклонной верхней плоскостью 18, внутри которой шарнирнона оси 19 закреплен двуплечий рычаг 20, приводимый в ачательное движение цилиндром 21, а иа другой оси 22 шарнирно закреплен рычаг 23, который приводится в качательпос движение цилиндром 24, По торцам барабана (см, фиг. 4) установлены диски 26, закрспленные через ступицы 26 и шпони 2 г на приводном валу 28, опирающемся на два подшипника качения 29 и получающие Вращение от электродвигателя 30 через трехступенчатый цилиндрический редуктор 31. Для фиксации угла поворота барабана служит тормоз 32 и комапдоаппарат 33.Йыгрузочный передаточный стол 7 (см. фиг. 3) состоит из станины 34, на которой шарнирно закреплен качающийся желоб 36, приводимый в движение цилиндром 36, и упоров 37, закрепленных на двух штоках 33, которые получают поступательное движение от цилиндра 39.Подводящие рольганги 10 и 11 и промежуточный рольганг 17 имеют групповые приводы от электродвигателей 40 через редукторы 41 (см. фиг. 1).Распределитель заготовок 12 служит для передачи заготовок на загрузочные столы индукционных печей 13 и состоит из станины 42, на которой шарнирно на оси 43 закреплен двухжелобчатый рычаг 44, приводимый в кача- тельное движение цилиндром 45.Работа линии для механизированной подачи круглых заготовок к прошивному прессу осуществляется следующим образом.Отлитые медные пли бронзовые длинные круглые слитки краном укладываются на приемную решетку 1 и при помощи дозатора 2 передаются на рольганг 3, который подает слиток в дисковую пилу 4 до упора 46; отрезанная заготовка 16, длина которой равна половине расстояния от упора 46 до диска пилы 4, убирается с оси пилы перекатыванием ее по столу 5 посредством поворотного рычага 20 и может быть остановлена при помощи рычага 23 по оси промежуточного роль- ганга 17 или по оси загрузки в накопитель 9. В случае остановки по оси промежуточного рольганга 17 заготовка заталкивается пневматическим толкателем 47 на промежуточный рольганг, который транспортирует ее на роль- ганг 17, а затем на рольганг 11, имеющий повышенную скорость, необходимую для заталкивания заготовки на рычаг 44 распределителя заготовок 12; наклоном рычага 44 в одну или другую сторону заготовка передается на загрузочный стол одной из индукционных печей 13. 5 10 15 20 25 30 35 40 45 50 55 Для создания резервного запаса заготовок, они загружаются в накопитель 9 и заталкиваются длинноходовым толкателем 6 в трубу- емкость накопителя до выдвинутых упоров 37 выгрузочного передаточного стола 7, на качающийся желоб 36 которого предварительно положена заготовка.После заполнения заготовками очередной емкости барабан накопителя поворачивается на величину угла, соответствующую шагу емкости барабана; угол поворота контролируется командоаппаратом 33, а положение барабана фиксируется тормозом 32. Выдача заготовок из барабана накопителя производится выталкиванием их на желоб 36 с придвинутыми к барабану упорами 37, после чего упоры вместе с заготовкой, вытолкнутой из емкости барабана на качающийся желоб 35 отводятся от барабана, желоб 35 наклоняется и заготовка сбрасывается на роль- ганг 10 до стационарного упора 8. Затем она транспортируется рольгангами 10 и 11 к распределителю заготовок и передается последним на загрузочный стол одной из индукционных печей. Предмет изобретения Механизированная линия для подачи заго товок к прошивному прессу, содержащая установленные в технологической последовательности и связанные между собой рольгангом приемную решетку с дозатором и пилу, а также накопитель заготовок, соединенный средствами поштучной передачи заготовок с пилой и ролы ангом - с нагревательными печами, размещенными перед прошивным прессом, отличающаяся тем, что, с целью обеспечения бесперебойной работы линии, накопитель заготовок выполнен в виде поворотного приводного барабана, ось которого установлена параллельно плоскости рольганга, и снабженного размещенными на нем по окружности емкостями для заготовок, а также толкателем для загрузки и выгрузки заготовок, а средства для поштучной передачи заготовок от пилы к накопителю выполнены в виде загрузочного и выгрузочного столов, соединенных между собой промежуточным рольгангом, подведенным к рольгангу для подачи заготовок к нагревательным печам, при этом выгрузочный стол снабжен подвижными упорами, установленными один относительно другого на расстоянии, превышающем длину заготовки./4 ск Редактор В, Зивтын аказ 3317,12 11 зд.1053 Тираж 406 Подписное1,1111 ПР Комитета по делам изобретений и открытий при Совете Министров СССРМосква, )К.35, Раушская наб д. 415 посрафия, пр. Сап)имад,Составитель Н. Чернил Текред Т. Ускова екторы: Г. Запорожец и А. Васильева
