Выключатель

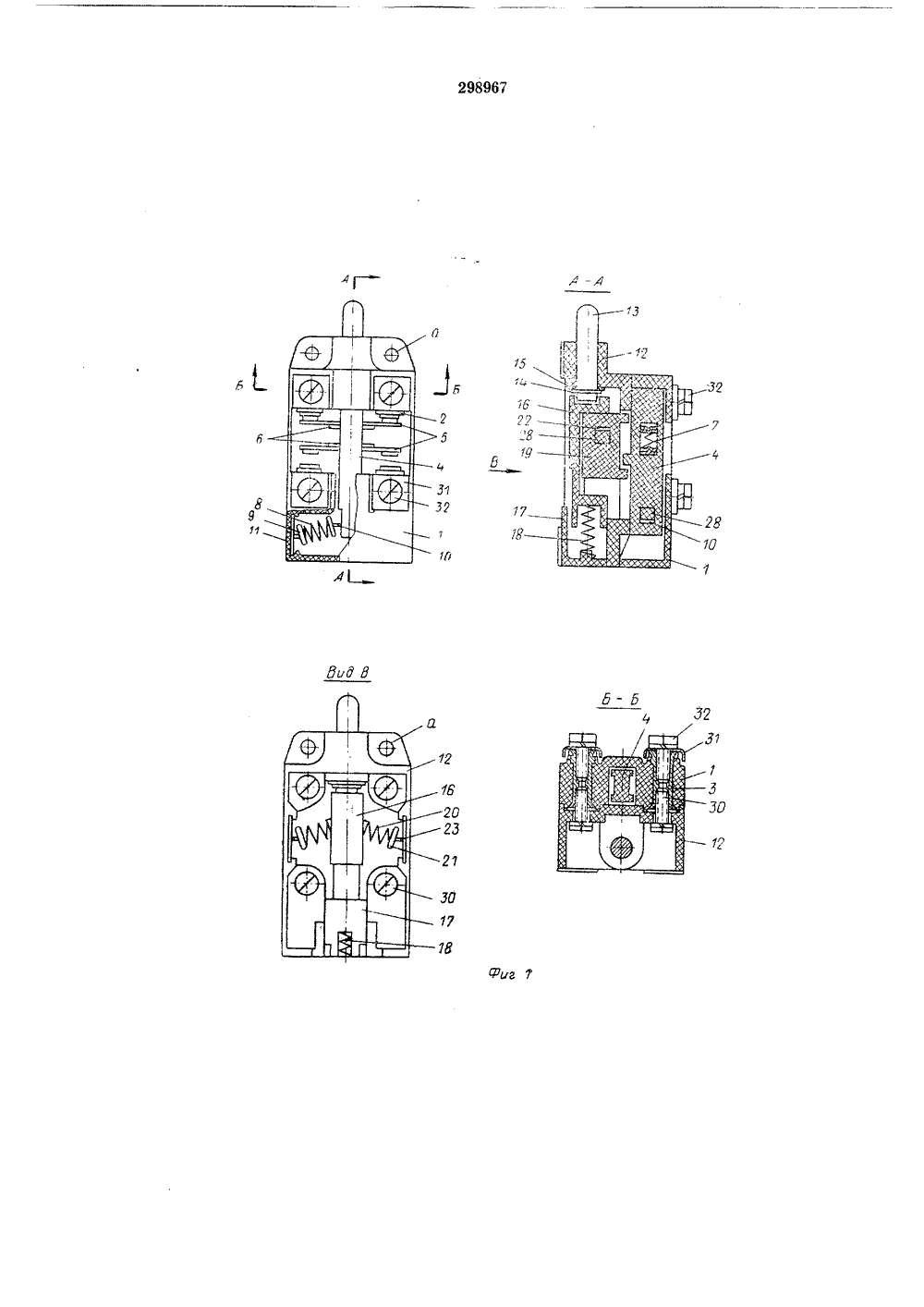

Р 98 УЬУ Союз Советских Социалистических РеспубликОП ИКАНИЕ ,ИЗОБРЕТЕН ИЯ Загисимое от авт. свидетельства 1 хо -Заявлено 20,11.1967 ( 1134234,24-7) МПК Н 011 1322 с присоединением заявки М Комитет по делам 11УДК 621,316.542,3(088.8) Приоритет -изооретений и открытий при Совете Министров СССРОпубликовано 16.111,1971, Бюллегень .х,"з 11Дата опубликования описания 26.1 Ч.197 Авторыизобретения В. Н, Новиков, К,авошник и Е. А. Мирошн явцтел ЫКЛЮЧАТЕЛ Известны выключатели мгновенного действия, содержащие корпус с укрепленными в нем неподвижными контактами, траверсу с цодвикными контактами и механизмом мгновенного действия, приводной элемент.5Предлагаемое устройство отличается от известных тем, что в нем установлен ползун, расположенный в плоскости, параллельной плоскости траверсы, укрепленный в корпусе с помощью двух прудии, перемещающийся по цвправляющим поводка и воздействующий на траверсу, Это позволяет повысить электрическуо износоустойчивость выключателя.На фнг. 1 представлен нредлагаемый выключатель; ца фиг. 2 - пластина для шар д цирного соединения пружинодеркателя с корпусом в двух проекциях; на фиг. 3 - пластина для шарнир)ного соединения,прукинодержателей с,подвижньсми частями мсханизмов; на фиг. 4 показано крепление пластины с помощью эластичной пробки в окнах подвижных частей механизмов.Выключатель состоит из двух пружинных механизмов, один из которых представляет собой коснтактную систему, а другой - меха цизм переброса траверсы с контактами через точку неустойчивого равновесия.Контактная система размещена с лицевой стороны выклкчателя в пластмассовой корпусцой детали 1, в которой жестко закреплены нснодвцкцые контакты 2 при помощи резьбовых втулок д. В направляющих детали 1 размещена траверса 4 с двумя мостиковыми контактами 5, разделенными изоляционными пластинамц б. Контакты и пластины в окне траверсы цодкимаются пружиной 7, обеспечивающец цеооходимое контактное накатце и провал контактов.Траверса способна перемещаться цз одного крайнего устойчивого положения в другое. Ее фиксация осуществляется двумя цилиндрическими пружинами 8 сжатия с пружнцодеркателямц 9 на концах. Пружинодержатели 9одной стороны установлены шарнирно на пластп 1 у 10, закрепленную в окне траверсы, ц с другой .тороны - на пластины 11, помегценные в гнезда,корпусной детали 1.Ограццчителямц .хода траверсы являются стенки дс Гали 1.Механизм переброса траверсы через точку неустойчивого равновесия размещен с тыльной стер оны выкл 1 очател я и собр ац в,цзоля цион ной корпусной детали 12, В нацравляюгцее .отверстие детали 12 вставлен толкатсль 18 с ограни кительцывм 14 ц амортизационным 15 кольцамц. Толкатель нижним концом входит в гнездо поводка 16 ц направляет его, Другой кс нец поводка ца и равляется вста вным упором 17 и удерживает:я возвратной пружиной 18,Раоочцм элементом данного механизма является подвижнся часть в виде ползуна 19, способного перемещаться между ограничи- тельными плоскостями поводка при движении последнего в прямох и .обратном направлениях. Фиксация и переброс ползуна осуществляется двумя цилиндрическими пружинами 20 сжатия с пружинодержателямн 21 на концах или жесткими элементами, одной стороной шарнирно установленьог на корпусе. Пружинодержатели 21 установлены шарнирно на пластину 22, закрепленную в окне ползуна, с одной стороны и на пластины 23, помещенные в гнезда детали 12, с другой стороны.Пластины 11 и 23,представлот собой штампованныс из листового материала детали с .отогнутыми элементахй, полученными просечкой и гибкой. Олин из элементов имеет форму фигурного лепестка 24, обсспечивающеГо шарнирное соединение плссти с пружинодеркателех, а другие элементы 25 выступают н некоторос расстояние от пластины и за счет упругих свойств материала удеркиваот ее в углублении корпусной дета;ги.Пластины 10 и 22 выполнены штамповкой ,из лстового материала с шестью лепестками. Внутренние графини четырех лепестков 2 б предназначены для фиксации пластины в,окнах деталей 4 и 19, а наружные - для упора пружинодеркателей. Два других лепестка 27 фиксируют пружинодержатели на,пластинах 10 и 22. Последняя в окнах деталей 4 и 19 прижихается пробкой 2 П из эластичного материала. Фиксация пробки в окнах деталей 4 и 19 обеспечивается выступом 29, входящим в углубление пробки.Ползун 19 взаимодействует с траверсой 4 выступами через, окна детали 12 и направляется гранями окна с одной стороны и продольным пазом поводка 1 б с другой. Корпусные детали соединены винтами 30 через удлиненную втулку 3.Крепление монтажных проводов к неподвижным контактам осуществляется введением их концов под скобы 31, обхватывающие неподвижные контакты и поджимаемые винтами П 2, предохраняемыми от самоотвинчнванпя пружгнньви шайбахи.Крепление аппарата осуществляется двумя 5 винтами через отверстия а.Выключатель работает следующим образом.Усилие от воздействующего упора чсрезтолкатель и поводок передастся на возврат ную пружину 1 П и ползун. Ползун через пластину 22 взводит пружины 20, которые, проидя через точку неустойчивого равновесия, срываются и резко бросают ползун в другое крайнес,полоконе. На своем пути после срыва 15 ползун входит в зацепление с траверсой, преодолевает усилие удерживающих ее пружин П, переводит через точку неустойчивого равновесия и останавливается поперечной гранью окна детали 12, После остановки ползуна пру ны П досылают траверсу до упора.Траверса свою полных ходом обеспечив- ст мгновенное .переключение контактов 5. Обратное псреклочение осуществляется услией взвсденной возвратной пружины после снятия 25 внешнего усилителя с толкателя.Пережим пр иводного устройства 13, 1 бобеспечивается за счет дополнительного сж 1- тия возвратной пружины.Предмет изобретенияВыключатель, содержащий корпус, неподвижные контакты, траверсу с подвижными контактами и механизмом мгновенного дейз 5 ствия, приводное устройство, отличающийсятем, что, с целью повьгшения электрической износоустойчивости, в нех установлен ползун, расположенный в плоскостипараллельнс плоскости траверсы, шарнирно укрепленный с 40 помощью двух расположенных по обе его стороны пружин, перемещающийся,по направляюшим поводка и воздействующий после перехода через точку неустойчивого равновесия на тр ав ерсу.298967 гЧ 772 Ю 250,22Составитель В. Мясник едактор Юрчикова Корректор О, М, Ковалева Зак, 110/459. Изд,338. Тираж 473 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Тип, Харьк. фпл. пред. Патент
