Выключатель со встроенными трансформаторамитока

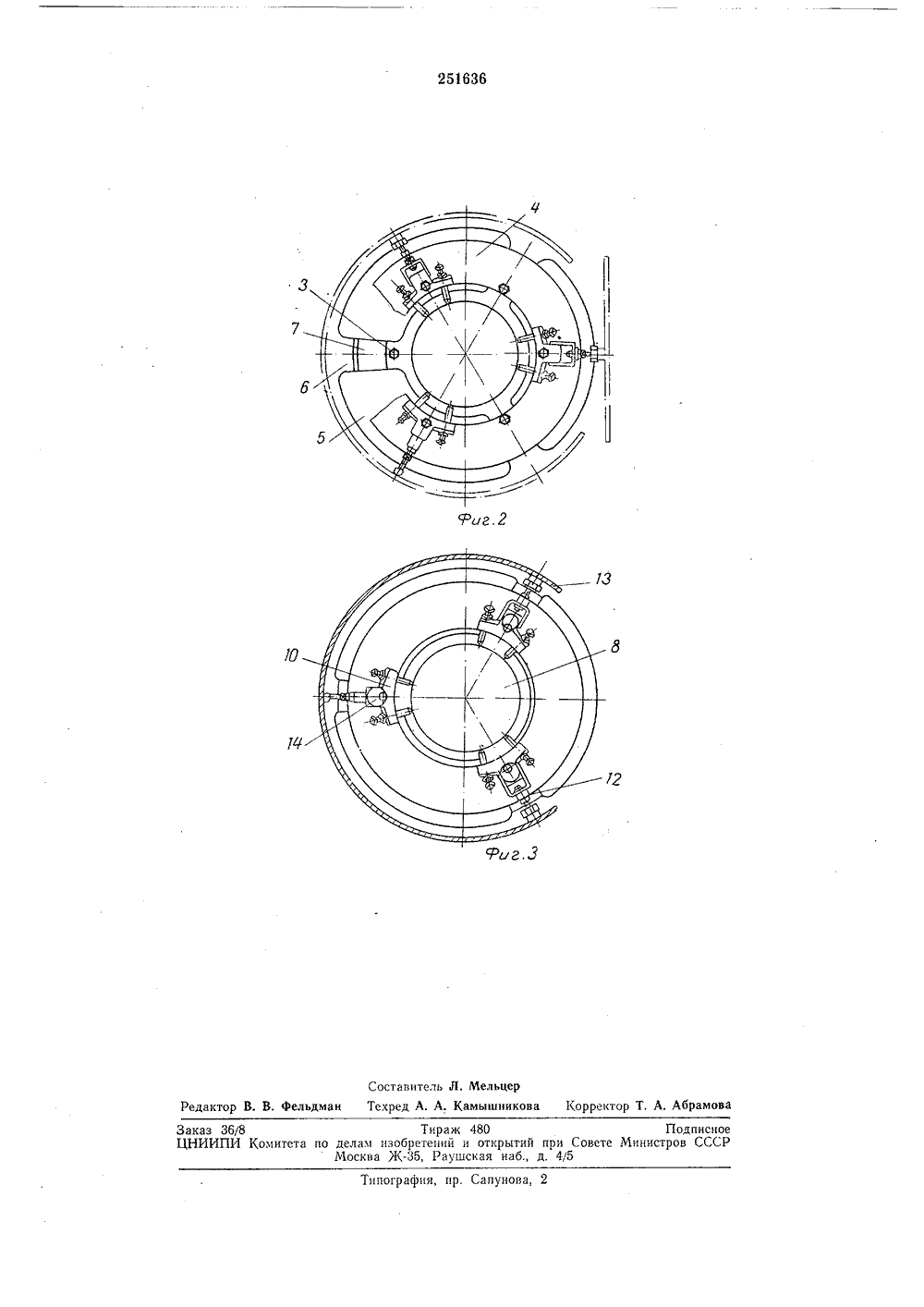

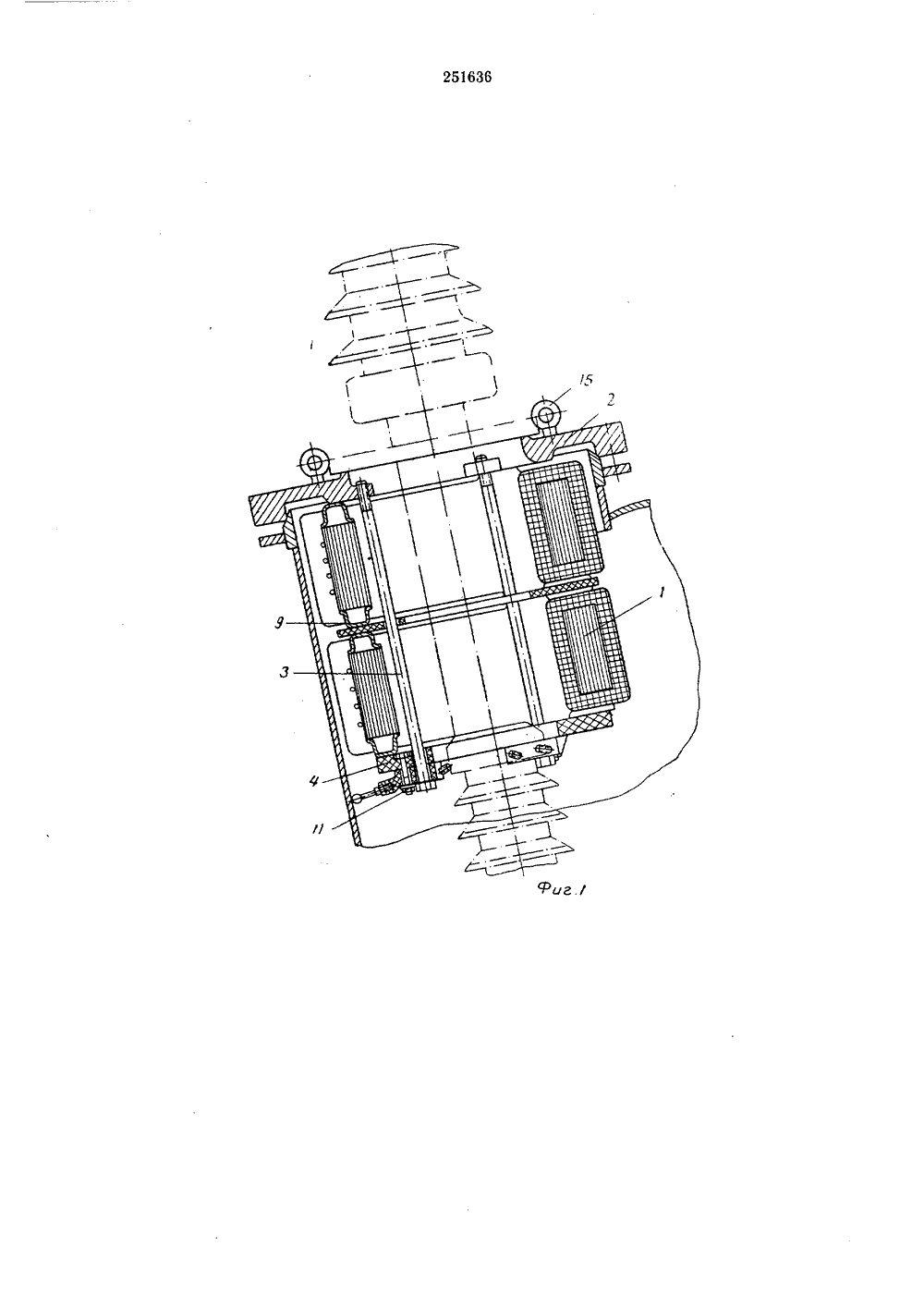

ОПИСАНИЕ 251636ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Соаэ Саеетскнх Социалистических Реслублик( 1200674/24-7вкиПК Н 011 т Н 011 Н ОПДК 621.314.224-238 ;621,316,542.06 .25.027.3 0 .8 иоритет Комитет по делам аобретеиий и открыти прн Сосете Мииистрое СССРОпубликовано 10,1 Х,1969. Бюллетень2Дата опубликования описания 25.11.1970 ВСТРОЕННЫМИ ТРАНСФОРМАТОРАМИ ТОКА 1 КЛЮЧАТЕЛЬ Изобретение относится к баковым масляным выключателям, в особенности большой мощности и касается выполнения устройства для крепления встроенных трансформаторов тока в выключателе. 5Известны выключатели, в которых трансформаторы тока свободно установлены в коробке трансформаторов,на приваренном основании и закреплены от радиальных смещений с помощью клиньев, пракладываемых между 10 трансформатором и коробкой трансформаторов. Известны также выключатели, в которых трансформаторы тока соединены с крышкой с помощью опорных дисков и,стягивающих стержней (шпилек), проходящих с;наружной 15 стороны трансформаторов.В связи с ростом мощности отключения выключателей возрастают электродинамические силы и гидравлические удары, действующие на элементы выключателя, что в ряде случаев 20 приводит к смещению трансформаторов тока и их повреждению. Кроме гого, вследствие увеличения номвнальных токов выключателя и перехода на одноамперные трансформаторы значительно возрастает количество витков и 25 габариты, вторичной обмотки трансформатора в целом.Цель предлагаемого изобретения - повышение электродинамичеокой устойчивости и падежности работы, упрощение сборки, умень шение габаритов опорных дисков и коробки трансформаторов.Это достигается тем, что на нижнем опорном диске установлены колодки с регулируемыми упорами, жестко связывающими его с внутренней стороны с вводом, а с наружнои - с неподвижными элементами, например коробкой. Регулируемые упоры выполнены в виде винтовых соединений, из которых, например, часть снабжена шарниром. Стягивающие стержни установлены внутри трансформаторов в промежутке между секциями вторичной обмотки и вводом.На фиг. 1,изображен выключатель со встроенными трансформаторами тока, вертикальньш разрез; на фиг, 2 - то же, вид в плане, 1 вариант; на фиг. 3 - то же, 11 вариант.Трансформаторы тока 1 (см. фиг. 1) соединены с крышкой коробки трансформаторов 2 с помощью стягивающих стержней 3 и опорного диска 4, изготовленного из изоляционного материала. Вторичная обмотка трансформаторов тока состоит из нескольких секций 5, а промежутки б между секциями используются для установки стягивающих стержней 3, проходящих между сердечником 7 и втулкой ввода 8 во внутреннем окне трансформаторов тока. В промежутках б могут быть установлены опорные подставки трансформатора 9.Соединение секций выполнено с торцовой либо с наружной стороны трансформатора. На нижнем опорном диске 4 установлена колодка 10, прикрепленная к опорному диску, например, с помощью болтов 11. Колодка снабжена регулируемым упором 12, связывающим диск с коробкой 13 трансформатора, либо с корпусом механизма, либо с вводом 8,На фиг. 2 изображен выключатель, в котором стягивающие стержни 3 и колодка 10 установлены на диоке раздельно; на фиг. 3 - колодка установлена на нижненем конце стягивающих стержней, и регулируемые упоры связывают колодку одновременно с коробкой трансформатора и соединительной втулкой ввода. При таком выполнении устройства обеспечивается не только жесткое закрепление трансформаторов, но и предотвращается смещение, ввода относителыно коробки трансформаторов, и,повышается надежность работы выключателя. С целью предотвращения образования короткозавкнутых витков вокруг трансформаторов тока по стягивающим стержням и регулируемым упорам колодка изготовлена из изоляционного материала либо снабжена изоляционной втулкой.Колодка 10 может быть использована для удержания стерженя после выворачивания его из крышки коробки трансформаторов.Для этой цели в колодке выполнены резьбовые отверстия под стержень. Для предотвращения отвораичвания стягивающих стержней 3 может быть, применена стопорная шайба 14, закрепленная с,помощью болта 11. Крышка коробки трансформаторов снабжена рым-бол тами 15 для,подъема ее вместе с трансформатор ам и тока. Предмет изобретения10 1. Выключатель со встроенными трансформаторами тока, установленными в коробку навводах внутри бака, содержащий опорныедиски и стягивающие стержни, отличающийсятем, что, с целью повышения электродинами 15 ческой устойчивости и надежности работы, нанижнем опорном диске установлены колодкис регулируемыми упорами, жестко связывающими его с внутренней стороны с,вводом, ас наружной - с неподвижными элементами,20 например коробкой.2. Выключатель,по п. 1, отличающийся тем,что, с целью упрощения сборки, регулируемыеупоры выпалиены в виде винтовых соединений, из которых, например, часть снабжена25 шарниром,3. Выключатель по пп. 1, 2, отличающийсятем, что, с целью уменьшения габаритов опорных дисков и коробки трансформаторов, стягивающие стержни установлены внутри транс 30 форматоров в промежутке между секциямивторичной обмотки и вводом, 251636Типография, пр. Сапуно каз 36/8 Тираж 480 НИИПИ Комитета по делам изобретений и открытий при Москва УК, Раушская наб., д. 4/
