Установка для стряхивания плодов с деревьев

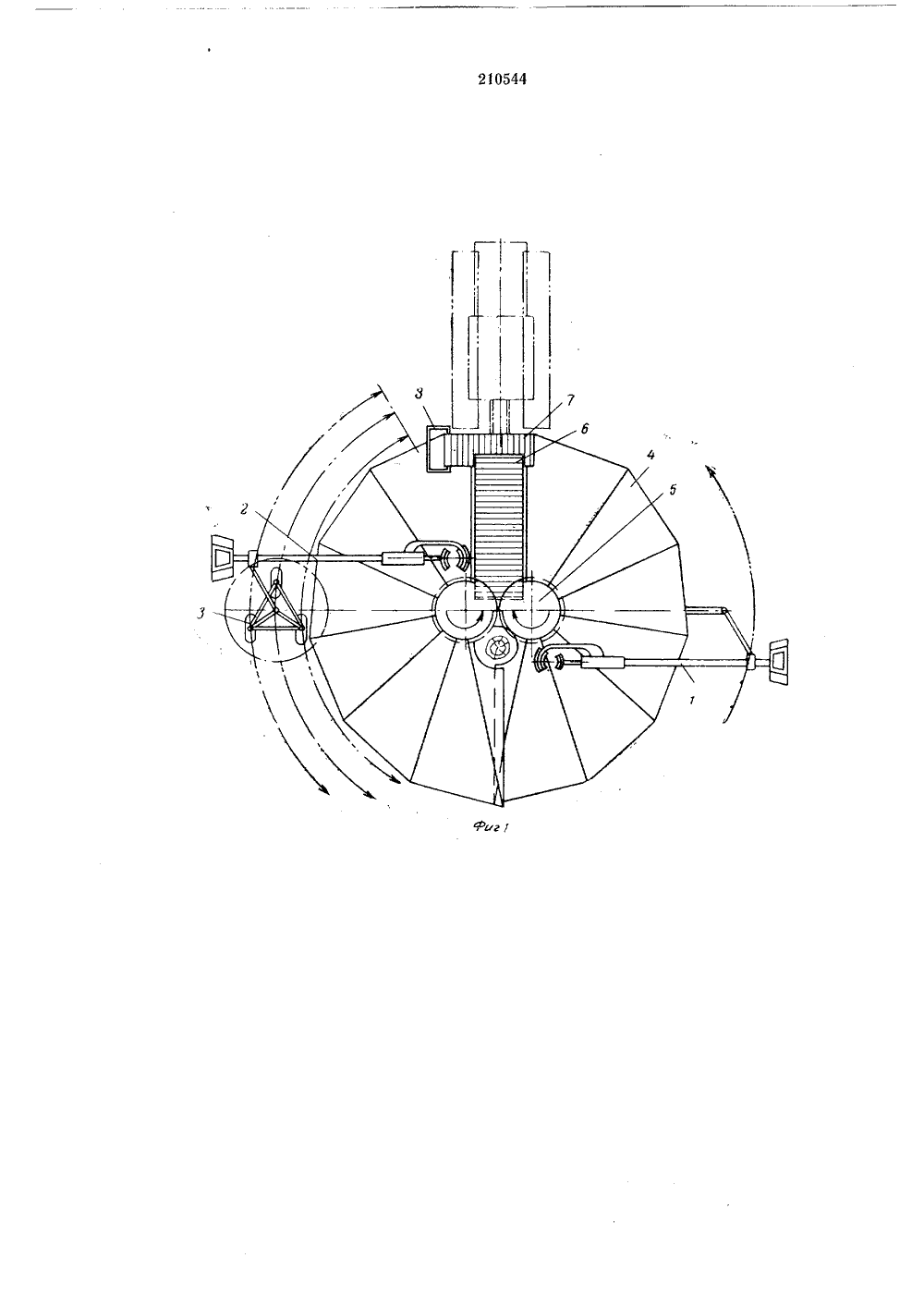

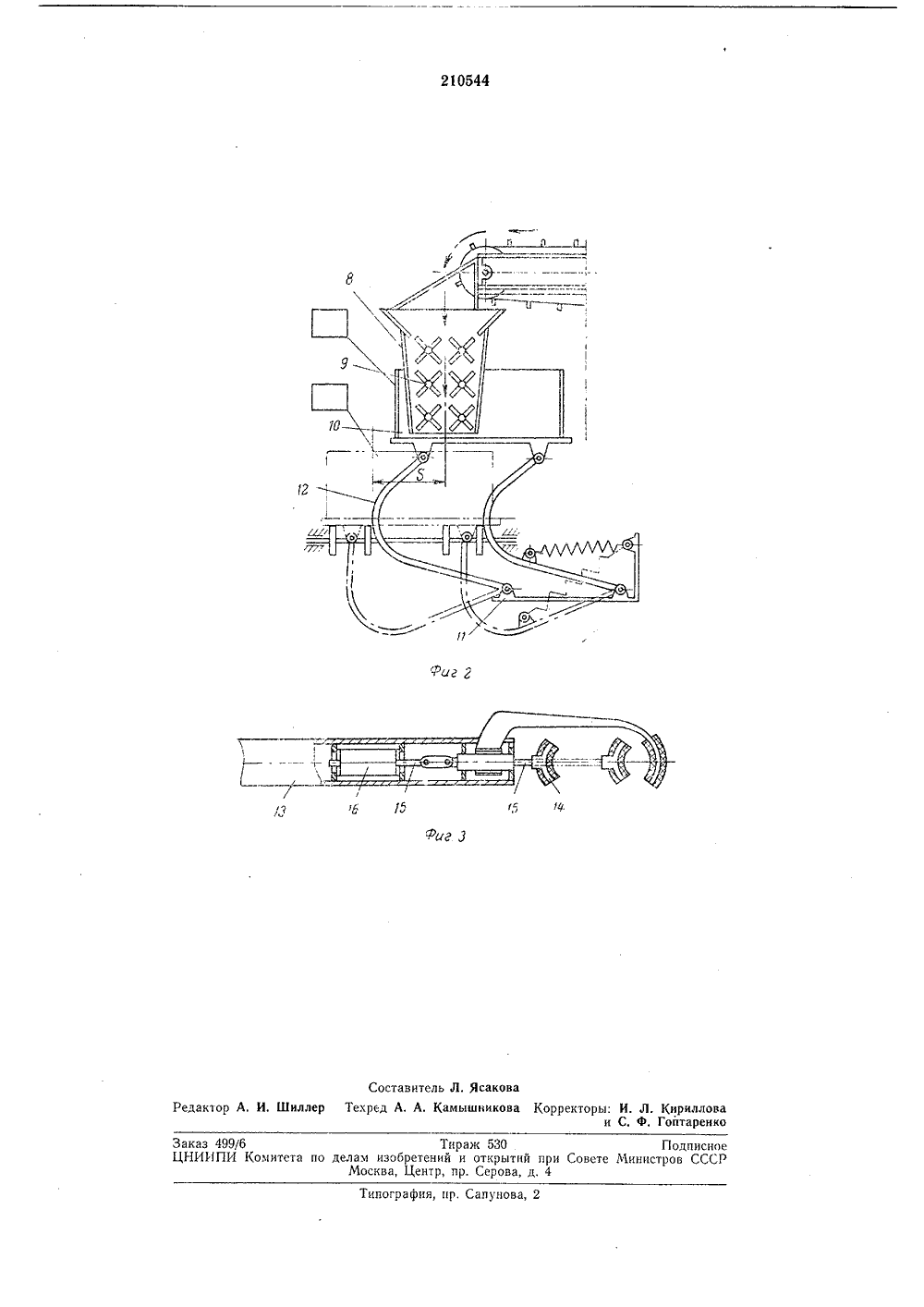

Зависимое от авт. свидетельстваЗаявлено 08 Х 1.1966 ( 1081327/30-15) Кл. 45, 19/08 присоединением заявкиПриоритетОпубликовано 06.11,1968, БюллетеньДата опубликования описания 26.111.196 МПК А 01 дУДК 631,358.1: 63(088.8) Комитет 6 о делам аобретений и открыти при Совете Миниотроа СССРКнчзьков, Д. А. Самолетов, И. М. Ф3, Ф. Уткина и В. С, Пустовалов вательский институт сельскохозяйст машиностроения отов,ного А ДЛЯ СТРЯХИВАНИЯ ПЛОДОВ С ДЕРЕВЪЕ Т Известные уст дов с деревьев хиватели, склад ванный на круго щий транспортер в этих установка в основном, при чительная часть ния. стряхивания плотурельные встряватель, смонтиродающий и отводяик плодов. Однако хивании плодов, а, щении в тару зналучает повреудеановки для включают ной улавл ой раме, п ы и сборн х при стря их переме плодов по ов ке С целью снижения повреудения плод и кроны деревьев, в предлагаемой установ в центре улавливателя,над подающим транспортером установлены встречно вращающиеся эластичные диски, под отводящим транспортером в сборнике плодов смонтирован направляющий плодопровод, помещенные в сборник, опускающийся по мере наполнения плодами, а турельные встряхиватели выполнены поворотными. Направляющий плодопровод выполнен в виде свободно установленных в полом цилиндрическом корпусе друг над другом двухрядных эластичных крыльчаток. Сборник смонтирован шарнирно на подпружиненных рычагах, шарнирно закрепленных на круговой раме. Корпус направляющего плодопровода закреплен на отводящем транспортере, а эластичные вращающиеся,диски выполнены коническими с вершиной конуса, обращенной к кроне дерева. Подвижная плита турельного встряхивателя соединена со штоком цилиндра Авторыизобретения П, М, Комиссаров, В. В,Б. Н. КраденовЗаявитель Всесоюзный научно-иссле гидродвигателя, вмонтированного в полость турели, и один из поворотных турельных встряхивателей установлен на тележке.На фиг. 1 изображена описываемая уста новка, вид сверху; на фиг. 2 - конструкциянаправляющего плодопровода, сборника и подающего транспортера, вид сбоку; на фиг. 3 - турельный встряхиватель.Установка включает два турельных встряхи вателя 1 и 2, один из которых смонтирован накруговой раме (на чертеже не показана), охгатывающей штамб дерева, причем встряхиватель 2 установлен на тележке 8. На круговой раме смонтирован также складной улавлива тель 4, в центре которого вмонтированывстречно вращающиеся эластичные, конические диски 5 с вершиной конуса, обращенной к кроне дерева. Они смонтированы над подающим транспортером б, переходящим в отво дящий транспортер 7, на конце которого закреплен направляющий плодопровод, выполненный в виде свободно установленных в полом цилиндрическом корпусе 8 друг под другом двухрядных эластичных крыльчаток 9.25 Г 1 лодопровод опущен в сборник 10 плодов, закрепленный на раме 11 шарнирно на подпрууиненных рычагах 12. По мере наполнения плодами сборник опускается.Захват турельных встряхпвателей выполнен 30 в виде турели 13, на конце которой закреп3лена подвижная плита 14, соединенная со штоком 15 цилиндра гидродвигателя 1 б, вмонтированного в полость турели 13.Плоды собирают следующим образом. Установку монтируют под кроной плодового дерева, развертывают улавливатель, турильные встряхиватели устанавливают в наиболее выгодное положение,и подводят к скелетным ветвям кроны дерева, приводя их в колебанис.Стряхиваемые плоды падают на улавливатель и скатываются на вращающиеся диски, которые переводят плоды на транспортеры. С транспортеров плоды сбрасываются в направляющий плодопровод, на вращающиеся крыльчатки.Крыльчатки с мягкими лопастями способст. вуют разделению движущегося потока плодов, тем самым предохраняя их от ударов, Плоды, пройдя между вращающимися крыльчатками, попадают в сборник,По мере наполнения сборник опускается, сохраняя при этом нормальную высоту падения плодов из плодолровода в сборник, Подпружиненные рычаги дают возможность равномерно засыпать плоды по длине сборника.Предмет изобретения1. Установка для стряхивания плодов с деревьев, включающая турельные встряхиватели, складной улавливатель, смонтированный на круговой раме, подающий и отводящий транспортеры и сборник плодов, отличающаяся тем, что, с целью снижения повреждения пло 210544 дов и кроны деревьев, в центре улавливателяпод подающим транспортером установленывстречно вращающиеся эластичные диски, подотводящим транспортером в сборнике плодовсмонтирован направляющий плодопровод, помещенный в сборник, опускающийся по меренаполнения плодами, а турельные встряхиватели выполнены поворотными.2. Установка по п. 1, отличающаяся тем, что10 направляющий плодопровод выполнен в видесвободно установленных в полом цилиндрическом корпусе друг над другом двухрядныхэластичных крыльчаток,3. Установка по пп. 1 и 2, отличающаяся15 тем, что, с целью опускания сборника поддействисм веса плодов, сборник смонтирован шарнирно на подпружиненных рычагах, шарнирнозакрепленных на круговой раме,4. Установка по пп. 1 и 2, отличающаяся20 тем, что корпус направляющего плодопроводазакреплен на отводящем транспортере.5. Установка по п, 1, отличающаяся тем, чтоэластичные вращающиеся диски выполненыконическими с вершиной конуса, обращенной25 к кроне дерева.6. Установка по пп. 1 - 5, отличающаясятем, что подвижная плита турельного встряхивателя соединена со штоком цилиндра гидродвигателя, вмонтированного в полость ту 30 рели.7. Установка по пп. 1 - 6, отличающаяся тем,что один из поворотных турельных встряхивателей установлен на тележке.Типография, пр. Сапунов Заказ 49916ЦНИИПИ Комитет Тираж 530о делам изобретений и открытий при Совете МинисМосква, Центр, пр. Серова, д, 4 Подписно ов ССС
