Привод паковкодержателя веретена двойногокручения

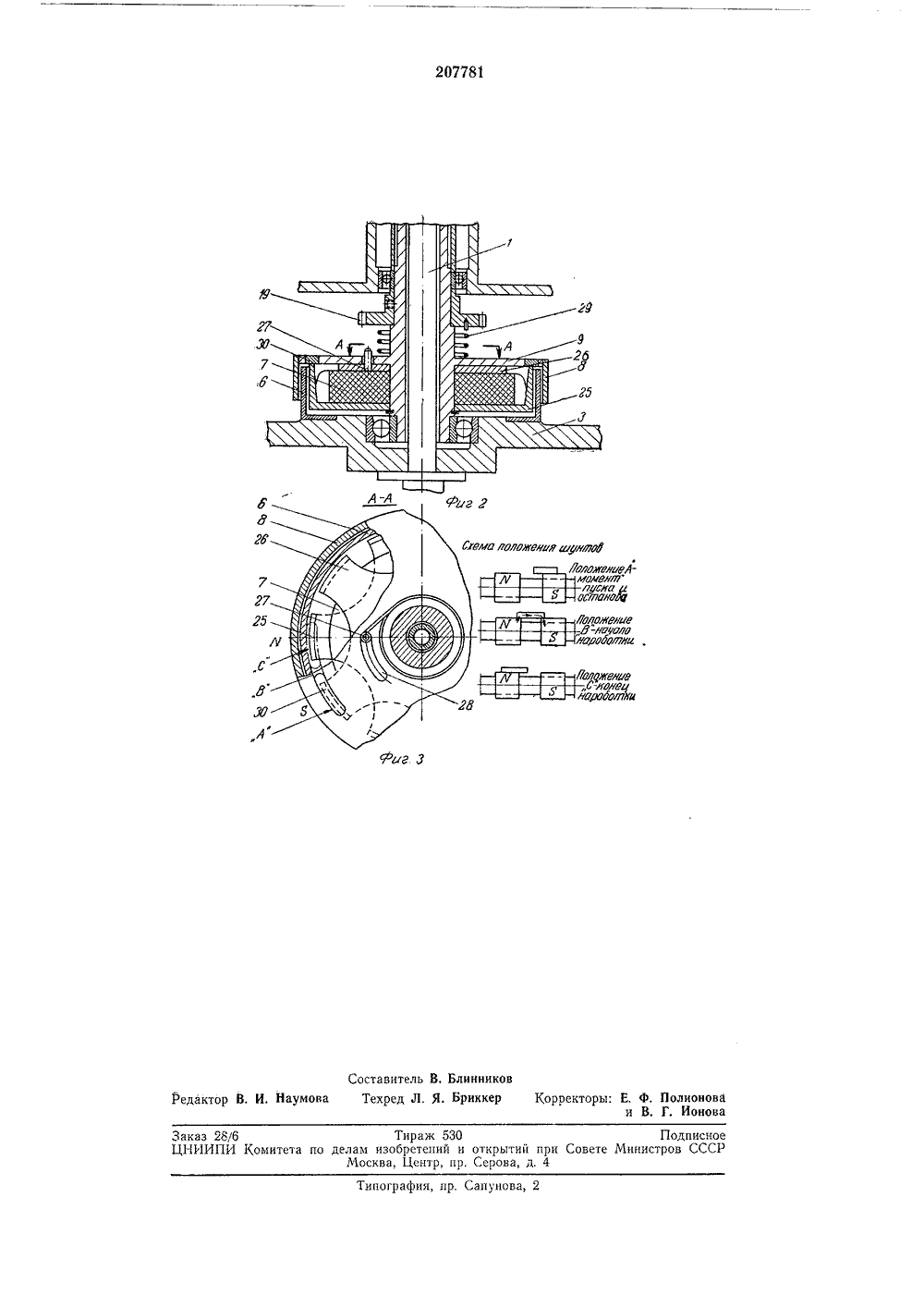

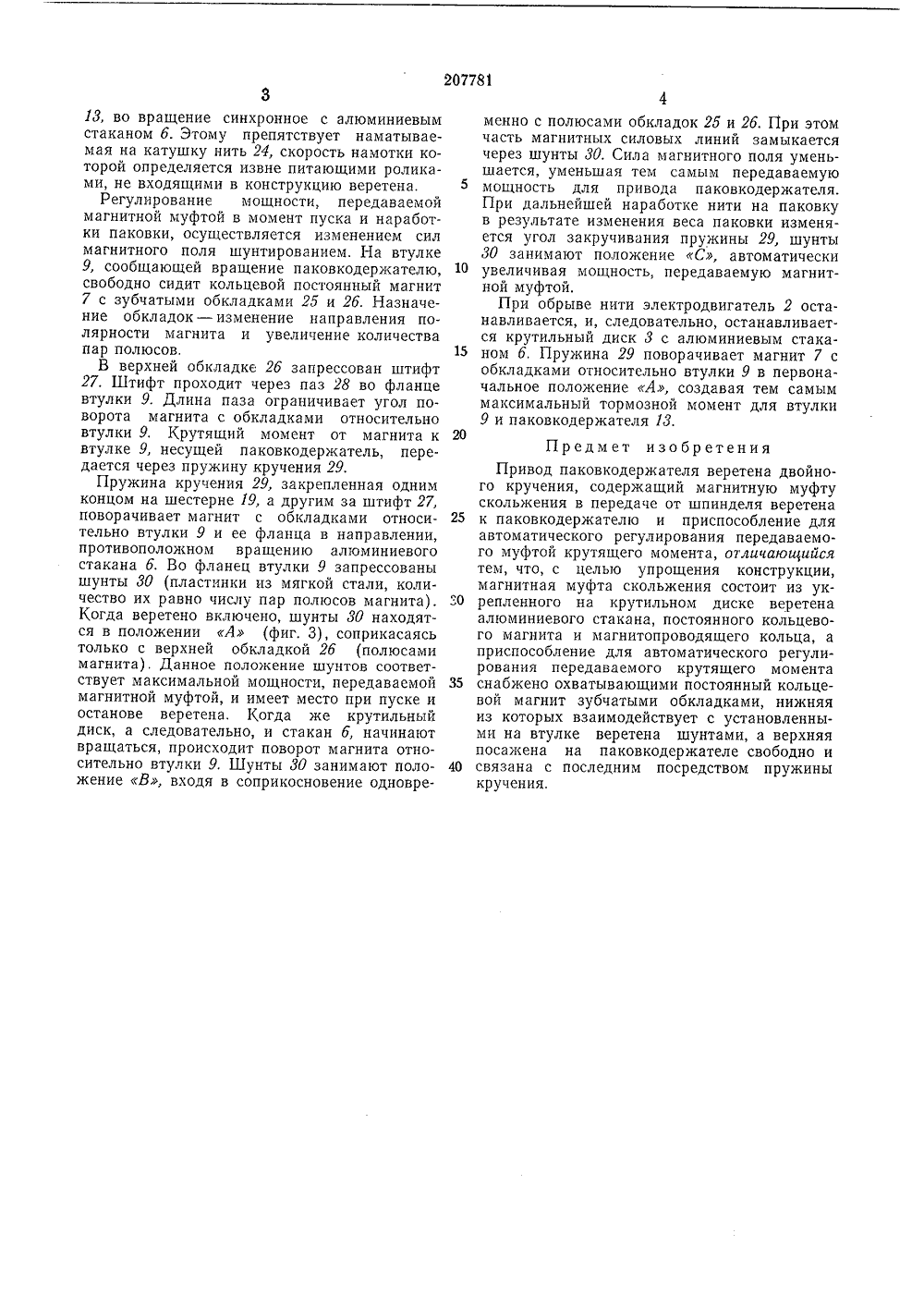

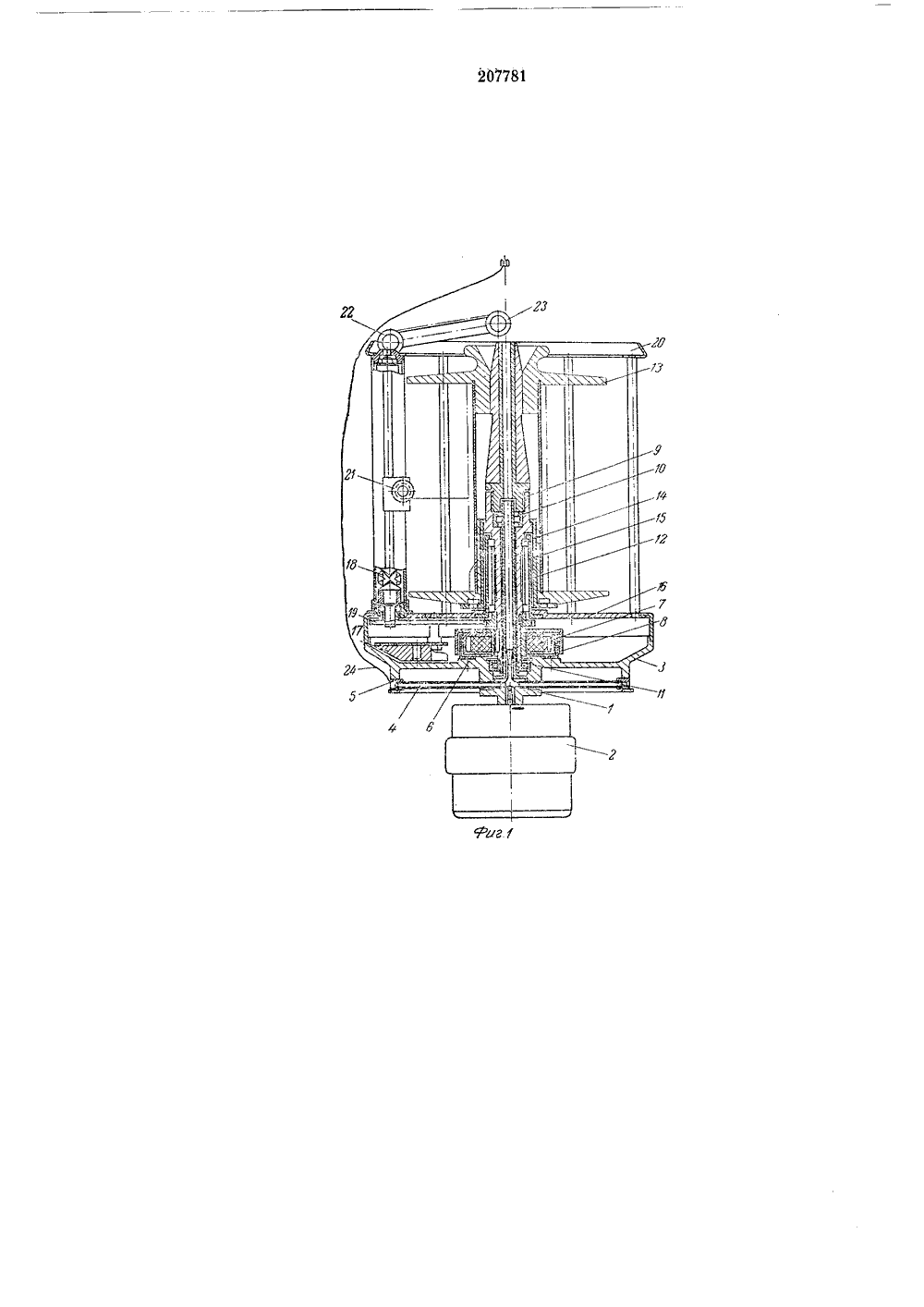

САН РЕТЕ Сова СоветскикСоциалистически Республик И тва 542/28-1 явлено 13,Х 1.1965 ( 1 исоединением заявки риоритет Комитет по делам аобретениб и аткры при Совете Министр СССР52.25(088,8 ллетеньага опубликования описания 28.11.19 АвторыизобретенПРИВО висимое от авт. свидетель Опубликовано 22.Х 1.1967. ловский филиал Всесоюзного на текстильного и легкИзвестен привод паковкодержателя веретена двойного кручения, содержащий магнитную муфту скольжения в передаче от шпинделя веретена к паковкодержателю и приспособление для автоматического регулирования передава емого муфтой крутящего момента. Предлагаемый привод проще по конструкции, Это достигается тем, что магнитная муфта скольжения состоит из укрепленного на крутильном диске веретена алюминиевого стакана, посто янного кольцевого магнита, магнитопроводящего кольца, а приспособление для автоматического регулирования передаваемого крутящего момента снабжено охватывающими кольцевой магнит зубчатыми обкладками, нижняя 15 из которых взаимодействует с установленными на втулке веретена шунтами, а верхняя - посажена на паковкодержателе свободно и связана с последним посредством пружины кручения. гоНа фиг. 1 изображено веретено двойного кручения на фиг. 2 - привод паковкодержателя; на фиг. 3 - разрез по Л - Л на фиг. 2,Привод паковкодержателя веретена выполнен следующим образом. 25На шпинделе 1 (фиг. 1), получающем вращение от индивидуального электродвигателя 2 или от любого другого привода, закреплен крутильный диск 3, имеющий две радиально расположенные нитепроводящие трубки 4 с зо-исследовательского институтмашиностроения Я ВЕРЕТЕНА ДВОЙНОГОИЯ глазками Б для прохода нити. На крутильном диске закреплен алюминиевый стакан б магнитной муфты, вращающийся в магнитном поле, создаваемом постоянным кольцевым магнитом 7 и магнитопроводящим кольцом 8. Постоянный магнит 7 и кольцо 8 закреплены на втулке 9, вращающейся на роликоподшипнике 1 О и разъемном радиально-упорном шарикоподшипнике 11, на верхней части шпинделя 1. На втулке 9 напрессована втулка 12, на которую устанавливается паковкодержатель 13.Соосно со шпинделем веретена и втулкой 9 на шарикоподшипниках 14 установлена втулка 15 с закрепленным на ней неподвижным диском 1 б. Диск 1 б удерживается от вращения грузом 17, На диске смонтированы механизм раскладки нити, представляющий собой бесконечный винт 18, зубчатую передачу 19 к механизму раскладки, баллоноограничительное кольцо 20 и нитепроводящие ролики 21, 22 и 23.При вращении алюминиевого стакана б в магнитном поле в стакане индуктируются вихревые токи.Взаимодействие электромагнитных полей, создаваемых вихревыми токами, с магнитным полем постоянного магнита создает крутящий момент, стремящийся увлечь постоянный маг. нит 7, а следовательно, и паковкодержательИ, во вращение синхронное с алюминиевым стаканом б. Этому препятствует наматываемая на катушку нить 24, скорость намотки которой определяется извне питающими роликами, не входящими в конструкцию веретена.Регулирование мощности, передаваемой магнитной муфтой в момент пуска и наработки паковки, осуществляется изменением сил магнитного поля шунтированием. На втулке 9, сообщающей вращение паковкодержателю, свободно сидит кольцевой постоянный магнит 7 с зубчатыми обкладками 25 и 2 б. Назначение обкладок - изменение направления полярности магнита и увеличение количества пар полюсов.В верхней обкладке 2 б запрессован штифт 27, Штифт проходит через паз 28 во фланце втулки 9. Длина паза ограничивает угол поворота магнита с обкладками относительно втулки 9. Крутящий момент от магнита к втулке 9, несущей паковкодержатель, передается через пружину кручения 29.Пружина кручения 29, закрепленная одним концом на шестерне 19, а другим за штифт 27, поворачивает магнит с обкладками относительно втулки 9 и ее фланца в направлении, противоположном вращению алюминиевого стакана б. Во фланец втулки 9 запрессованы шунты 80 (пластинки из мягкой стали, количество их равно числу пар полюсов магнита). Когда веретено включено, шунты 30 находятся в положении А (фиг. 3), соприкасаясь только с верхней обкладкой 2 б (полюсами магнита). Данное положение шунтов соответствует максимальной мощности, передаваемой магнитной муфтой, и имеет место при пуске и останове веретена, Когда же крутильный диск, а следовательно, и стакан б, начинают вращаться, происходит поворот магнита относительно втулки 9, Шунты 30 занимают положение В, входя в соприкосновение одновременно с полюсами обкладок 2 б и 2 б. При этомчасть магнитных силовых линий замыкаетсячерез шунты 30. Сила магнитного поля уменьшается, уменьшая тем самым передаваемуюмощность для привода паковкодержателя.При дальнейшей наработке нити на паковкув результате изменения веса паковки изменяется угол закручивания пружины 29, шунты30 занимают положение С, автоматически10 увеличивая мощность, передаваемую магнитной муфтой.При обрыве нити электродвигатель 2 останавливается, и, следовательно, останавливается крутильный диск 3 с алюминиевым стака 15 ном б, Пружина 29 поворачивает магнит 7 собкладками относительно втулки 9 в первоначальное положение А, создавая тем самыммаксимальный тормозной момент для втулки9 и паковкодержателя 13.20Предмет изобретенияПривод паковкодержателя веретена двойного кручения, содержащий магнитную муфтускольжения в передаче от шпинделя веретена25 к паковкодержателю и приспособление дляавтоматического регулирования передаваемого муфтой крутящего момента, отличающийсятем, что, с целью упрощения конструкции,магнитная муфта скольжения состоит из ук 20 репленного на крутильном диске веретенаалюминиевого стакана, постоянного кольцевого магнита и магнитопроводящего кольца, априспособление для автоматического регулирования передаваемого крутящего момента35 снабжено охватывающими постоянный кольцевой магнит зубчатыми обкладками, нижняяиз которых взаимодействует с установленными на втулке веретена шунтами, а верхняяпосажена на паковкодержателе свободно и40 связана с последним посредством пружиныкручения, 207781Тираж 530 итета по делам изобретений и открытий и Москва, Центр, пр, Серова, д.Подписное ете Министров СССР
