Сшитые сополимеры диаллилфталатов с n -алкилимидами для изготовления прозрачных термостабильных органических стекол
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула

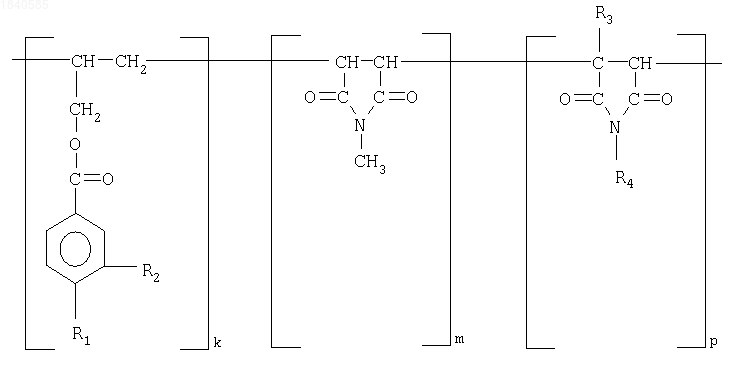

Сшитые сополимеры диаллилфталатов с N-алкилимидами общей формулы

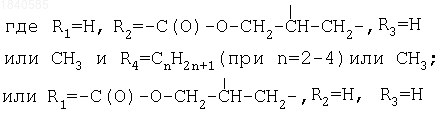

где R1=H, R3=H или CH3 и R4=CnH 2n+1 (при n=2-4) или CH3; или
R2=H, R3=H или CH3 и R4=C nH2n+1 (при n=2-4) или CH 3,
k=40-50 мол.%, m=20-25 мол.% и p=25-35 мол.% для изготовления прозрачных термостабильных органических стекол.
Описание
Изобретение относится к полимерной химии, а именно - к новому классу аллильных полимеров - сшитых сополимеров диаллилфтататов с N-алкилимидами, применяемых для изготовления прозрачных термостабильных органических стекол, и может быть использовано в химической промышленности.
Известен аллиловый полимер - гомополимер диаллилметафталата. Полученный прозрачный твердый полимер обладает невысокой термостойкостью, повышенной хрупкостью и довольно низкими прочностными свойствами при обычной и повышенной температурах. Прочность на разрыв до 300 кг/см2, термостойкость до 238°С.
Целью изобретения является повышение светопрозрачности, прочностных свойств, термостабильности и деформативности (удлинения на разрыв) полимеров и получаемых из них стекол, а также рабочей температуры их эксплуатации.
Эта цель достигается новой структурой аллильных полимеров - сшитых сополимеров диаллилфталатов c N-алкилимидами общей формулы
где R1=H, R3=H или CH3 и R4=CnH 2n+1 (при n=2-4) или CH3; или
R3=H или CH3 и R4=CnH 2n+1 (при n=2-4) или CH3,
k=40-50 мол.%, m=20-25 мол.% и р=25-35 мол.%.
Сшитые сополимеры указанного строения получают полимеризацией смеси мономеров в блоке в присутствии смеси трех радикальных инициаторов: дициклогексилпероксидикарбоната (ЦПК), перекиси бензоила (ПБ) и перекиси дикумила (ПДК), имеющие температуру разложения соответственно 20-45°, 50-80° и 110-140°C.
Мономерную смесь, предварительно отвакуумированную, полимеризуют в форме по следующему температурному режиму: 27-28°C - 18 ч, 35° - 24 ч, 40°, 50°, 60° и 80° - по 6 ч, 100° - 3 ч, 110°, 120° и 130° - по 6 ч, 140°, 160° и 180° - по 3 ч и 200° - 12 ч.
Пример 1. Мономерную смесь, состоящую из 30,08 г (45 мол.%) диаллил-мета-фталата, 6,03 г (20 мол.%) N-метилмалеимида, 10,31 г - метилцитраконимида (35 мол.%) и 0,6 мол.% от общей смеси момеров каждого из инициаторов (ЦПК, ПБ, ПДК) фильтруют и проводят удаление растворенного воздуха последовательным замораживанием, вакуумированием и размораживанием до создания в колбе постоянного вакуума 1·10-3 мм рт.ст., заливают смесь между двумя параллельными стеклянными пластинами. Полимеризацию проводят по указанному выше тепловому режиму.
Полученный образец представляет собой прозрачное органическое стекло со следующими свойствами, приведенными в табл.1.
Таблица 1 | |||||||||||
Механические свойства | Светопрозрачность, % | Термостабильность, °С появление видимых дефектов на поверхности стекла | |||||||||
20° | 200° | 250° | |||||||||
![]() | ![]() | E | ![]() | ![]() | E | ![]() | ![]() | E | Исходная | Прогрев 3 ч при 250°C | |
690 | 2,2 | 28500 | 380 | 3,4 | 17000 | 195 | 3,6 | 8200 | 91 | 74 | 290 |
![]() ![]() |
Примеры 2-6. Условия проведения процесса полимеризации аналогичны описанным в примере 1.
Данные по условиям синтеза и свойствам полученных сополимеров приведены в табл.2.
Таблица 2 условия синтеза и свойств сшитых сополимеров на основе диаллил-мета-фталата и диаллил-пара-фталата | ||||||||||||||||
№ примера | Исходное соотношение мономеров, мол.% | Количество инициаторов в полимеризации, мол.% | Относительное удлинение при различных температурах испытания, % | Светопрозрачность сополимеров, % | Термостабильность, °С Появление видимых дефектов на поверхности стекла | Прочность на разрыв при 20°С, кг/см2 | ||||||||||
Исходн. образец | После прогрева 3 ч при 250°С | |||||||||||||||
ДАМФ | ДАПФ | ММИ | МЦИ | БМИ | ЦПК | ПБ | ПДК | 20°С | 200°С | 250°С | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | |
1 | 45 | - | 20 | 35 | - | 0,6 | 0,6 | 0,6 | 2,2 | 3,4 | 3,6 | 91 | 74 | 290 | 690 | |
2 | 50 | - | 25 | 25 | - | 0,6 | 0,6 | 0,6 | 2,08 | 3,05 | 2,05 | 88 | 71 | 280 | 565 | |
3 | 40 | - | 25 | 35 | - | 0,6 | 0,6 | 0,6 | 2,6 | 3,7 | 5,2 | 90 | 75 | 280 | 680 | |
4 | 50 | - | 20 | 30 | - | 0,6 | 0,6 | 0,6 | 2,4 | 3,3 | - | 79 | 72 | 290 | 636 | |
5 | 45 | - | 20 | - | 35 | 0,12 | 0,3 | 0,3 | 2,45 | 6,13 | 5,4 | 89 | 80 | 290 | 600 | |
6 | - | 45 | 20 | 35 | - | 0,6 | 0,6 | 0,6 | 2,2 | 2,1 | 2,45 | 89 | 75 | 280 | 200 | |
Сокращение: ДАМФ - диаллил-мета-фталат, ДАПФ - диаллил-пара-фталат, | ||||||||||||||||
ММИ - N-метилмалеимид, МЦИ - N-метилцитраконимид, | ||||||||||||||||
БМИ - N-изобутилмалеимид. |
Изобретение относится к полимерной химии для синтеза новых аллильных полимеров - сшитых сополимеров диаллилфталата с N-алкилимидами, которые могут применяться для изготовления прозрачных термостабильных органических стекол. Сшитые сополимеры общей формулы
или СН3 и R 4=CnH2n+1 (при n=2-4) или СН3, k=40-50 мол.% и m=20-25 мол.% и р=25-35 мол.%. Изобретение позволяет повысить светопрозрачность, термостабильность, деформативность и температуру эксплуатации стекла. 2 табл.
Заявка
2245602/04, 25.09.1978
Институт высокомолекулярных соединений РАН
Арбузова Ирина Александровна, Мосевич Ираида Константиновна, Минкова Ревекка Моисеевна, Кувшинский Евгений Васильевич, Захаров Сергей Константинович, Лебедева Марина Флавиановна
МПК / Метки
МПК: C08F 218/18, C08F 222/40
Метки: алкилимидами, диаллилфталатов, органических, прозрачных, сополимеры, стекол, сшитые, термостабильных
Опубликовано: 20.08.2007
Код ссылки
<a href="https://patents.su/4-1840585-sshitye-sopolimery-diallilftalatov-s-n-alkilimidami-dlya-izgotovleniya-prozrachnykh-termostabilnykh-organicheskikh-stekol.html" target="_blank" rel="follow" title="База патентов СССР">Сшитые сополимеры диаллилфталатов с n -алкилимидами для изготовления прозрачных термостабильных органических стекол</a>
Предыдущий патент: Способ получения низкомолекулярных каучуков
Следующий патент: Сшитые сополимеры диаллилметафталата с n -алкилимидами для изготовления прозрачных термостабильных органических стекол
Случайный патент: Т к-гс. -., t t., . _-ishiutttiu
