Специализированная микроэвм

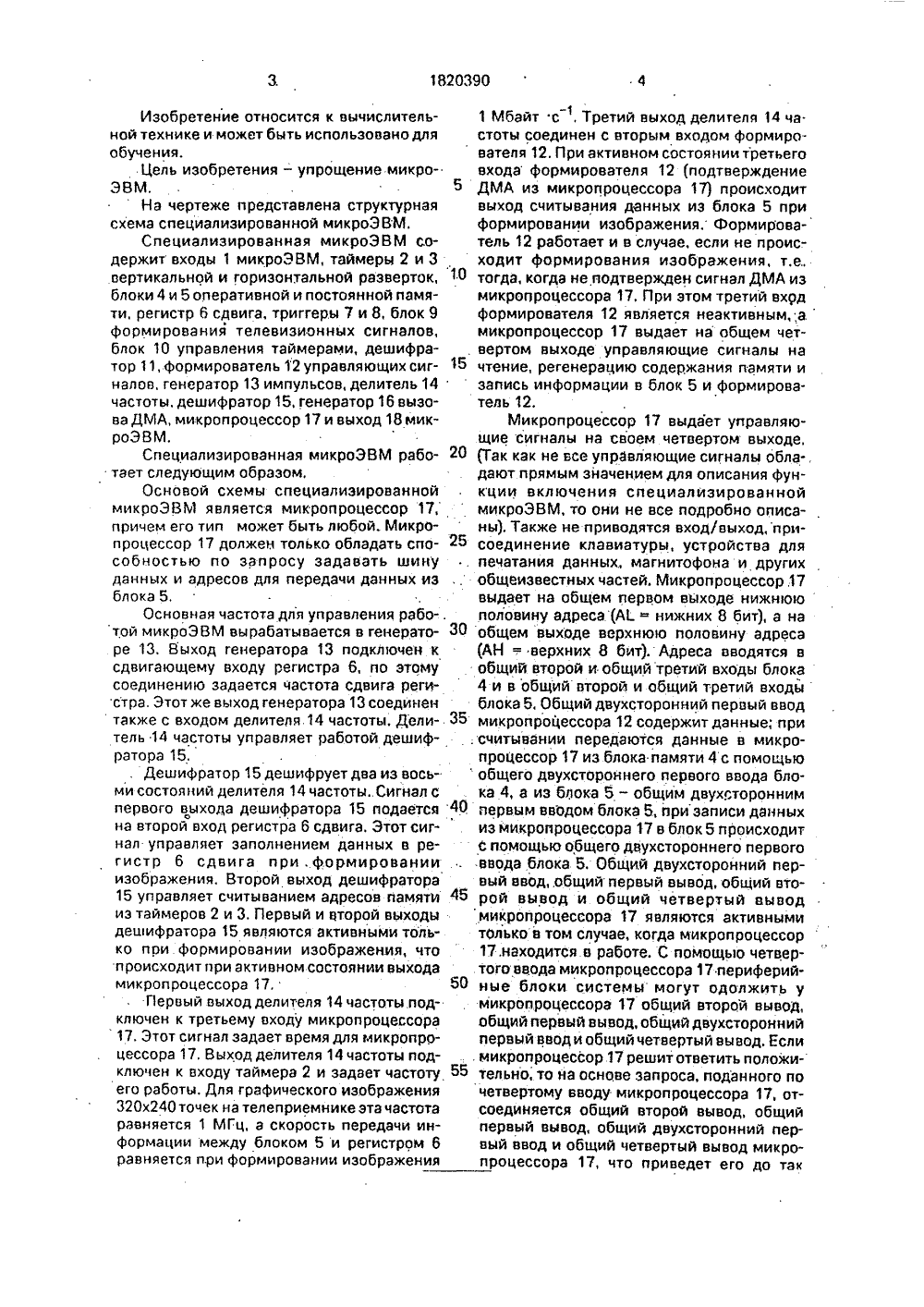

(9)ТОРСКОМУ СВИ ЛЬСТВУ ТР 01,ГОСУДАРСТВЕННОЕ ПАТЕНТВЕДОМСТВО СССР(57) Изобретение относится к вычислительной технике и может быть использовано для обучения. Целью изобретения является упрощение микроЭВМ, Специализированная микроЭВМ содержит вход 1, таймеры 2 и 3 вертикальной и горизонтальной разверток, блоки 4 и 5 оперативной и постоянной памяти, регистр 6 сдвига, триггеры 7 и 8. блок 9 формирования телевизионных сигналов, блок 10 управления таймерами, дешифратор 11, формирователь 12 управляющих сигвалов, генератор 13 импульсов, делитель 14 частоты, дешифратор 15, генератор 16 вызова ДМА, микропроцессор 17 и выход 18, 1 ил.Изобретение относится к вычислительной технике и может быть использовано дляобучения.Цель изобретения - упрощение микроЭВМ. 5На чертеже представлена структурнаясхема специализированной микроЭВМ.Специализированная микроЭВМ содержит входы 1 микроЭВМ, таймеры 2 и 3вертикальной и горизонтальной разверток, 10блоки 4 и 5 оперативной и постоянной памяти, регистр 6 сдвига, триггеры 7 и 8, блок 9формирования телевизионных сигналов,блок 10 управления таймерами, дешифратор 11, формирователь 12 управляющих сигналов, генератор 13 импульсов, делитель 14частоты. дешифратор 15, генератор 16 вызова ДМА, микропроцессор 17 и выход 18 микроЭВМ.Специализированная микроЭВМ работает следующим образом.Основой схемы специализированноймикроЭВМ является микропроцессор 17,причем его тип может быть любой. Микропроцессор 17 должен только обладать способностью по запросу задавать шинуданных и адресов для передачи данных изблока 5,Основная частота для управления рабо-.той микроЭВМ вырабатывается в генераторе 13. Выход генератора 13 подключен ксдвигающему входу регистра 6, по этомусоединению задается частота сдвига регистра. Этот же выход генератора 13 соединентакже с входом делителя.14 частоты, Делитель 14 частоты управляет работой дешифратора 15.. Дешифратор 15 дешифрует два из восьми состояний делителя 14 частоты,.Сигнал спервого выхода дешифратора 15 подается 40на второй вход регистра 6 сдвига. Этот сигнал управляет заполнением данных в регистр 6 сдвига при . формированииизображения, Второй выход дешифратора15 управляет считыванием адресов памяти 45иэ таймеров 2 и 3. Первый и второй выходыдешифратора 15 являются активными только при формировании изображения, чтопроисходит при активном состоянии выходамикропроцессора 17. 50 Первый выход делителя 14 частоты.подключен к третьему входу микропроцессора17. Этот сигнал задает время для микропроцессора 17. Выход делителя 14 частоты подключен к входу таймера 2 и задает частоту 55его работы. Для графического изображения 320 х 240 точек на телеприемнике эта частота равняется 1 МГц, а скорость передачи информации между блоком 5 и регистром 6 равняется п.ри формировании изображения 1 Мбайт с, Третий выход делителя 14 частоты соединен с вторым входом формирователя 12. При активном состоянии третьего входа формирователя 12 (подтверждение ДМА из микропроцессора 17) происходит выход считывания денных из блока 5 при формировании изображения, Формирователь 12 работает и в случае, если не происходит формирования иэображения, т.е., тогда, когда не подтвержден сигнал ДМА из микропроцессора 17, При этом третий вход формирователя 12 является неактивнымамикропроцессор 17 выдает на общем четвертом выходе управляющие сигналы на чтение, регенерацию содержания памяти и запись информации в блок 5 и формирователь 12,Микропроцессор 17 выдает управляющие сигналы на своем четвертом выходе, (Так как не все управляющие сигналы обла-. дают прямым значением для описания функции включения специализированной микроЭВМ, то они не все подробно описаны), Также не приводятся вход/выход,присоединение клавиатуры, устройства для печатания данных, магнитофона и других общеизвестных частей. Микропроцессор.17 выдает на общем первом выходе нижнюю половину адреса. (А "нижних 8 бит), а на общем выходе верхнюю половину адреса (АН =. верхних 8 бит). Адреса вводятся в общий второй и общий третий входы блока 4 и в общий второй и общий третий входй блока 5. Общий двухсторонний первый ввод микропроцессора 12 содержит данные; при считывании передаются данные в микропроцессор 17 из блока памяти 4 с помощью общего двухстороннего первого ввода блока 4, а из блока 5 - общим двухсторонним первым вводом блока 5, при записи данных из микропроцессора 17 в блок 5 происходит с помощью общего двухстороннего первого ввода блока 5. Общий двухсторонний первый вводобщий первый вывод, общий второй вывод и общий четвертый вывод микропроцессора 17 являются активными только в том случае, когда микропроцессор 17.находится в работе. С помощью четвертого ввода микропроцессора 17 периферийные блоки системы могут одолжить у микропроцессора 17 общий второй вывод, общий первый вывод, общий двухсторонний первый вводи общий четвертый вывод. Если . микропроцессор 17 решит ответить положительно, то на основе запроса, поданного по четвертому вводу микропроцессора 17, отсоединяется общий второй вывод, общий первый вывод, общий двухсторонний первый ввод и общий четвертый вывод микропроцессора 17, что приведет его до так10 20 30 50 55 называемого третьего состояния. Подтверждение одолжения так называемое подтверждение ДМА происходит на третьем выводе микропроцессора 17. Запрос о одолжении преобразует генератор 16. На вход генератора 16 подключен первый выход таймера 3, Этот сигнал является вертикаль,ным бланкирующим импульсом. В тот момент, когда должно быть изображение на дисплее, вход генератора 16 войдет в актив. ное состояние, а генератор 16 реализует на своем выходе запрос о Ьдолжении, который поступает на четвертый вход микропроцессора 17, Микропроцессор 17 подтвердит одолжение активации третьего вывода микропроцессора 17, который разблокирует функцию дешифратора 15 с помощью второго входа дешифратора 15 и потом переключит функцию формирователя 12 с помощью третьего входа формирователя 12.Третий выход микропроцессора 17 подключен также к третьему входу блока дешифратора 11, Дешифратор 11 расшифровывает верхние адреса микропроцессора 17, подходящие к своему общему второму входу и нижние адреса микропроцессора 17, подходящие на общий первый вход дешифратора 11 обычно достаточно дешифровать только часть самых высоких адресных битов высших адресов), Если третий выхаддешифратора,11 не является активным, дешифратор 11 обращается к памяти блока 4 или к памяти блока 5 с помощью своего первого или второго выхо.дов. При подтверждении ДМА третий вход дешифратора 11 является активным и де-.шифратор 11 работает тэк, что независимо от состояния общего первого и общего второго входов выбирает только данную часть памяти блока 5. Таким образам, память изображения является частью памяти блока Ь и при изображении зта часть выбирается несмотря на состояние общего второго выхода и общего первого выхода микропроцессора 17,Блок 10 управления таймерами управляется с помощью общего второго входа блока 10 от входа 1. Блок 10 обеспечивает .программирование таймера 2 и таймера 3 с помощью программы после включения мик- роЭВМ или при изменении параметров изображения (время синхронизации .и бланкирования).Программирование обоих таймеров 2 и3 происходит следующим образам. Общий двухсторонний первый вход таймера 2 соединен с общим вторым выходом микропроцессора 17, а общий двухсторонний первый вход таймера 3 соединен с общим первым выходом микропроцессора 17. Управляю щий общий второй вход таймера 2 управля. ет общим первым выходом блока 10, э управляющий общий второй вход таймера 3 управляет общим вторым выходом блока 10, Поэтому программирование таймера 2 и таймера 3 происходит с адресами микропроцессора 17 с помощью блока 10 После программирования оба таймера 2 и 3 могут выполнять свои функции. Таймер 2 выдает нэ втором выходе горизонтальную синхронизацию, подводимую на второй вход триггера 8 и одновременно на четвертый вход таймера 3, который служит для задавания начала вертикальной части временной развертки. Первый выход таймера 2 выдает горизонтальный бланкирующий импульс, а тот в свою очередь передается на второй вход триггера 7. Второй выход таймера 3 соединен с первым входом триггера 8 одновременно с вторым входом микропроцессора 17, чта является вызовом к прерыванию. Первый выход таймера 3 выдает вертикальный бланкирующий импульс, а ан, в свою очередь, передается на первый вход триггера 7. Как уже было сказано, этот импульсуправляет и входом генератора 16. Триггер 8 преобразует синхроимпульсы с первого и второго входов в импульсы необходимой ширины, Синхроимпульсы с выхода триггера поступают как синхранизэционная смесь на первый вход блока 9,Триггер 7 складывает бланкирующие импульсы из таймера 2 и бланкирующие импульсы из таймера 3. Сигнал с выхода триггера 7, представляющий собой бланкирующий сигнал, видео, поступает на40 второй вход блока 9, На третий вход блока 9 поступает сигнал с выхода регистра 6, который при формировании иэображения (третий выход микропроцессора 17 в активном состоянии) наполнен данными, подходящими на общий первый вход регистра 6. Данные приходят из общего двухстороннего первого входа блока 5 и задаются с общего двухстороннего первого входа данных таймера 2 и с общего двухстороннего первого входа данных таймера 3. В регистре 6 данные переводятся в серийную форму, а на выходе регистра 6 находится видеосигнал для регулирования яркости дисплея Блок 9 образует из синхраимпульсав нэ первом входе, из бланкирующих импульсов. на втором входе и иэ видеосигнала на третьем входе телесигнэл для монитора или телеприемника нэ своем выходе блока 9 преобразования телесигнала, соединенномс выводным зажимом 18, .1820390 Составитель О. БолдыревТехред М.Моргентал Корректор О. Кравцова Редактор С. Кулакова Заказ 2031 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Фо рмул а изобретен и я. Специализированная микроЭВМ, содержащая таймер горизонтальной и вертикальной разверток, блоки оперативной и постоянной памяти, регистр сдвига, триггеры, блок формирования телевизионных сигналов, генератор импульсов, делитель частоты, блок управления таймерами, два дешифратора, формирователь управляющих сигналов, генератор вызова ДМА и микропроцессор, о т л и ч а ю щ а я с я тем, что, с целью упрощения микроЭВМ, группа входов блока управления таймерами является входами микроЭВМ, э первая и вторая группы выходов блока соединены соответственно с первыми группами входов таймеров горизонтальной и вертикальной разверток, первый выход таймера горизонтальной развертки соединен с первым входом первого триггера, второй выход соединен с первым входом второго триггера и первым входом таймера вертикальной развертки, первый выход которого соединен с вторым входом первого триггера и входом генератора вызова ДМА, а второй выход соединен с вторым входом второго триггера и первым входом микропроцессора, второй вход которого со-. единен с выходом генератора вызова ДМА, выходы триггеров соединены соответственно с первым и вторым входами формирователя телевизионных сигналов, третий вход которого соединен с выходом регистра сдвига, а выход является выходом устройства, выход генератора импульсов соединен с первым входом регистра сдвига и входом делителя частоты, первый выход которого соединен с третьим входом микропроцессора, второй выход соединен с первым входом 5 таймера горизонтальной развертки, третийвыход соединен с первым входом формирователя управляющих сигналов, а группа выходов соединена с группой входов первого дешифратора, первый выход которого сое динен с вторым входом регистра сдвига,второй выход соединен с вторыми входами таймеров горизонтальной и вертикальной разверток, входы первого и второго дешифраторов; второй вход формирователя управ ляющих сигналов и вход блока управления,таймерами подключены к выходу микропроцессора, йервая группа выходов которого соединена с входами-выходами таймера горизонтальной развертки и первыми группа ми входов второго дешифратора и блоковпостоянной и оперативной памяти, вторая группа выходов микропроцессора соединена с второй группой входов таймера вертикальной развертки и вторь 1 ми группами 25 входов второго дешифратора и блоков постоянной и оперативной памяти, третья группа выходов микропроцессора соединена с группой входов формирователя управляющих сигналов, выходы которого 30 соединены с третьей группой входов блокаоперативной памяти, входь 1-выходы микропроцессора соединены с входами-выходами блоков постоянной и оперативной памяти й группой входов регистра сдвига.
