Стенд для испытания зубчатых передач

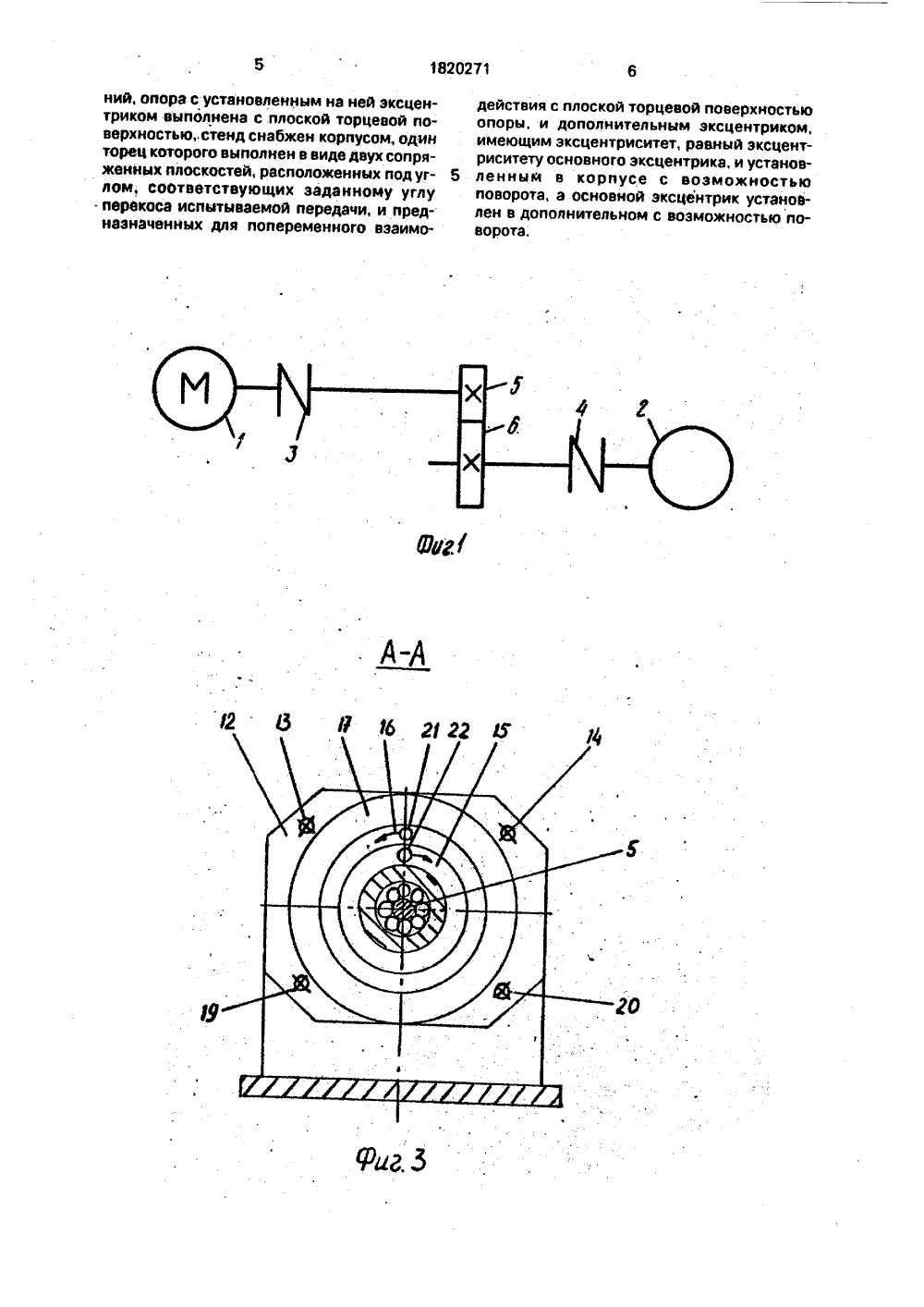

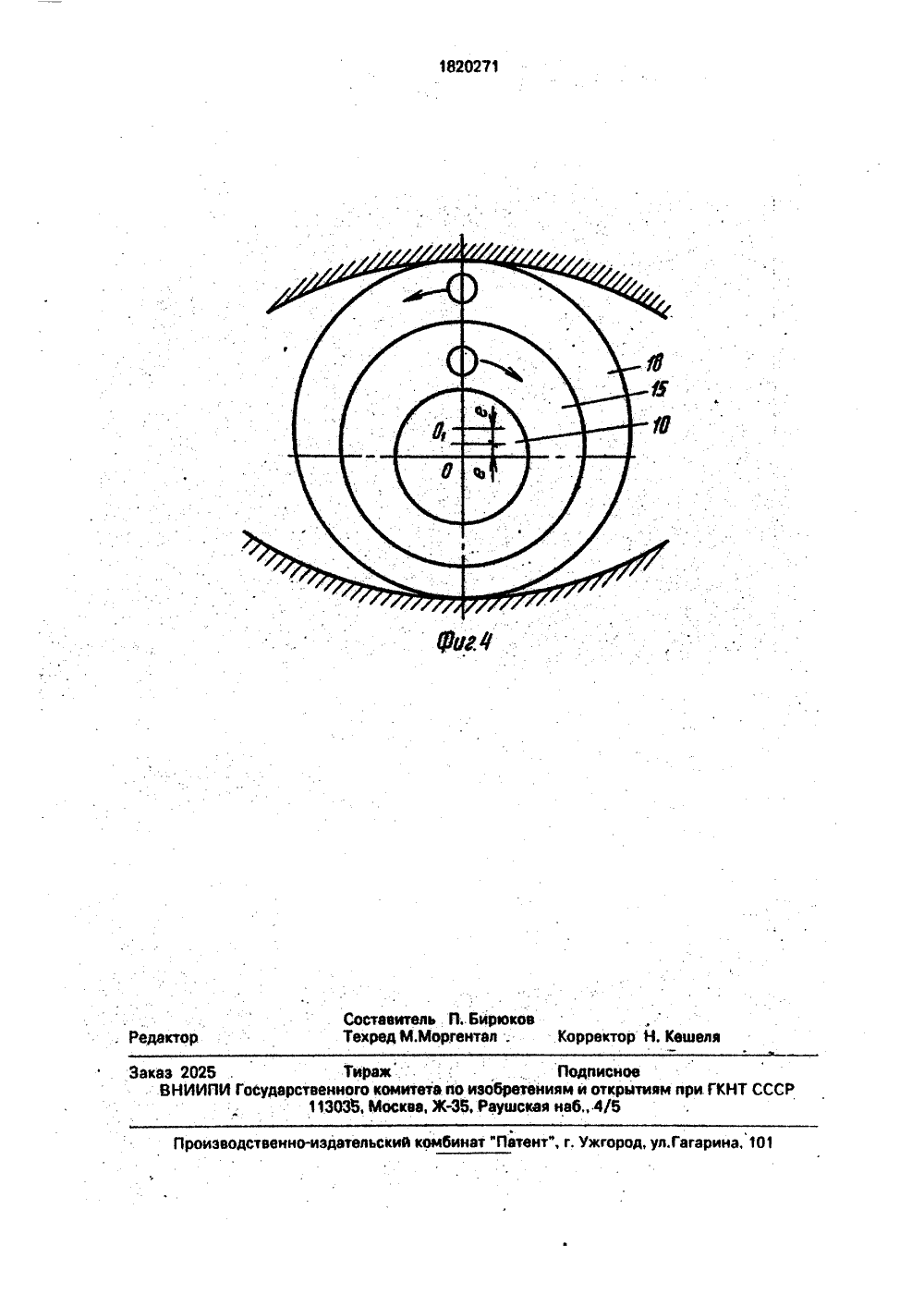

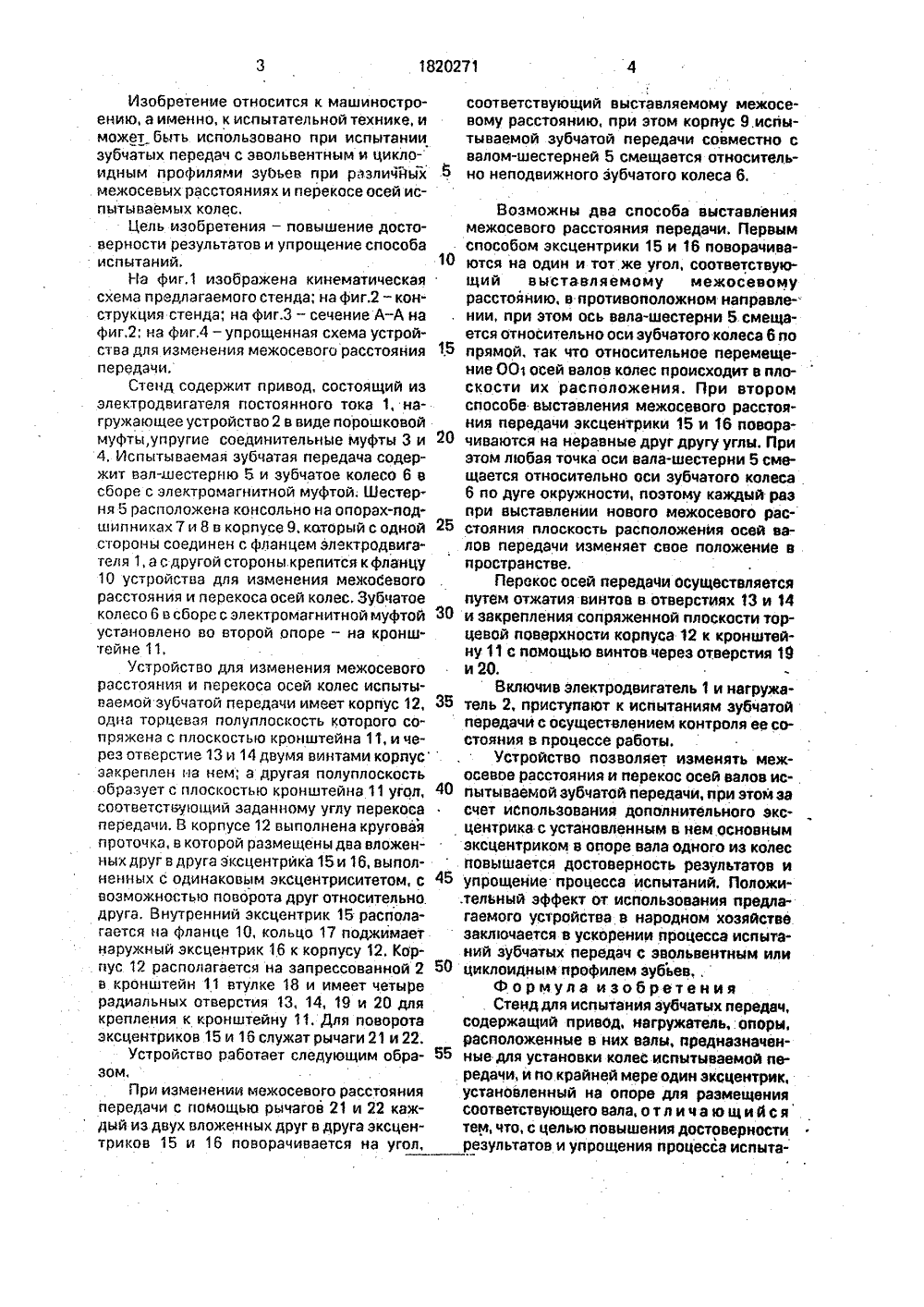

(51)5 6 01 М 13/02 ЕТЕ Я ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(71) Институт проблем надежности и долговечности машин АН БССР(56) Авторское свидетельство СССР 1 Ф 794417, кл, 6 01 М 13/02, 1978,Авторское свидетельство СССР Ьк 842447, кл. 6 01 М 13/02, 1979. (54) СТЕНД ДЛЯ ИСПЫТАНИЯ ЗУБЧАТЫХ ПЕРЕДАЧ(57) Использование: машиностроение позволяет повысить достоверность результа,Ы 2,1, 1820271 А 1 тания зубчаания в опоре ельного эксия; основной дополнительрота, оба экс, один торец ух сопряженх под углом, углу перекоса и плоскости ного взаимо- оверхностью тов и упростить процесс испы тых передач за счет использов вала одного из колес дополнит центрика. Сущность изобретен эксцентрик 15 установлен в ном 16 с возможностью йово центрика помещены в корпус 1 которого выполнен в виде дв ных плоскостей, расположенны соответствующим заданному испытываемой передачи. Эт предназначены для поперемен действия с плоской торцевой и опоры - кронштейна 11, 4 ил,Изобретение относится к машиностроению, а именно, к испытательной технике, иможет. быть использовано при испытаниизубчатых передач с эвольвентным и циклоидным профилями зубьев при различныхмежосевых расстояниях и перекосе осей испытываемых колес,Цель изобретения - повышение достоверности результатов и упрощение способаиспытаний, 10Нэ фиг,1 изображена кинематическаясхема предлагаемого стенда; на фиг.2 - конструкция стенда; на фиг,З - сечение А - А нафиг.2; на фиг,4 - упрощенная схема устройства для изменения межосеваго расстояния 15передачи,Стенд содержит привод, состоящий изэлектродвигателя постоянного тока 1, нагрукающее устройство 2 в виде порошковоймуфты, упругие соединительные муфты 3 и 204. Испытываемая зубчатая передача содержит вал-шестерню 5 и зубчатое колесо 6 всборе с электромагнитной муфтой; Шестерня 5 расположена консольно на опорах-подшипниках 7 и 8 в корпусе 9, который с одной 25стороны соединен с фланцем электродвигателя 1, а с другой стороны крепится к фланцу10 устройства для изменения межосевогорасстояния и перекоса осей колес, Зубчатоеколесо 6 в сборе с электромагнитной муфтой З 0установлено во второй опоре - на кронштейне 11.Устройство для изменения межосевогорасстояния и перекоса осей колес испытываемой зубчатой передачи имеет корпус 12, З 5одна торцевая полуплоскость которого сопряжена с плоскостью кронштейна 11, и через отверстие 13 и 14 двумя винтами корпусзакреплен на нем; а другая полуплоскостьобразует с плоскостью кронштейна 11 угол, 40соответствующий заданному углу перекосапередачи, В корпусе 12 выполнена круговаяпроточка, в которой размещены два вложенных друг в друга эксцентрика 15 и 16, выполненных с одинаковым эксцентриситетом, с 45возможностью поворота друг относительнодруга. Внутренний эксцентрик 15 располагается на фланце 10, кольцо 17 поджимаетнаружный эксцентрик 16 к корпусу 12. Корпус 12 располагается на запрессованной 2 50в кронштейн 11 втулке 18 и имеет четырерадиальных отверстия 13, 14, 19 и 20 длякрепления к кронштейну 11, Для поворотаэксцентриков 15 и 16 служат рычаги 21 и 22,Устройство работает следующим образом,При изменении межосевого расстоянияпередачи с помощью рычагов 21 и 22 каждый из двух вложенных друг в друга эксцентриков 15 и 16 поворачивается на угол,соответствующий выставляемому межосевому расстоянию, при этом корпус 9,испытываемой зубчатой передачи совместно с валом-шестерней 5 смещается относительно неподвижного зубчатого колеса 6. Возможны два способа выставлениямежосевого расстояния передачи. Первымспособом эксцентрики 15 и 16 поворачиваются на один и тот же угол, соответствующий выставляемому межосевомурасстоянию, в противоположном направле-"нии, при этом ось вала-шестерни 5 смещается относительно оси зубчатого колеса 6 попрямой, так что относительное перемещение 001 осей валов колес происходит в плоскости их расположения, При второмспособе выставления межосввого расстояния передачи эксцентрики 15 и 16 поворачиваются на неравные друг другу углы. Приэтом любая точка оси вала-шестерни 5 смещается относительно оси зубчатого колеса6 по дуге окружности, поэтому каждый рэзпри выставлении нового межосевого расстояния плоскость расположения осей валов передачи изменяет свое положение впространстве,Перекос осей передэчи осуществляетсяпутем отжатия винтов в отверстиях 13 и 14и закрепления сопряженной плоскости торцевой поверхности корпуса 12 к кронштейну 11 с помощью винтов через отверстия 19и 2 О.Включив электродвигатель 1 и нэгружэтель 2, приступают к испытаниям зубчатойпередачи с осущестэлением контроля ее состояния в процессе работы.Устройство позволяет изменять межосевое расстояния и перекос осей валов испытываемой зубчатой передачи, при этом зэсчет использования дополнительного эксцентрика с установленным в нем основнымэксцентриком в опоре вала одного из колесповышается достоверность результатов иупрощение процесса испытаний. Положи.тельный эффект от использования предлагаемого устройства в народном хозяйствезаключается в ускорении процесса испытаний зубчатых передач с ээольввнтным илициклоидным профилем зубьевФормула изобретенияСтенд для испытания зубчатых передач,содержащий привод. нэгружэтель,.опоры,расположенные в них валы, предназначенные для установки колес испытываемой передачи, и по крайней мере один эксцентрик,установленный нэ опоре для размещениясоответствующего вала, о тл и ч э ю щи й с ятем, что, с целью повышения достоверностирезультатов и упрощения процесса испита 1820271ний, опора с установленным на ней эксцентриком выполнена с плоской торцевой поверхностью,.стенд снабжен корпусом, один торец которого выполнен в виде двух сопряженных плоскостей, расположенных под уг лом, соответствующих заданному углу . перекоса испытываемой передачи, и предназначенных для попеременного взаимодействия. с плоской торцевой поверхностью опоры, и дополнительным эксцентриком, имеющим эксцентриситет, равный эксцентриситету основного эксцентрика. и установленным в корпусе с возможностью поворота, а основной эксцентрик установлен в дополнительном с воэможностью поворота;1820271 Составитель П. Бйрюков ехред М.Моргентал Корректор Й. Кещел Редактор Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Заказ 2025 Тираж. Подписное ВНИИПИ ГоСударственного комитета по изобретениям И открмтиям при ГКНТ СС 113038, Москва, Ж-ЗБ, Раушская наб 4/5
