Генератор тактов и стробов для устройства программного управления

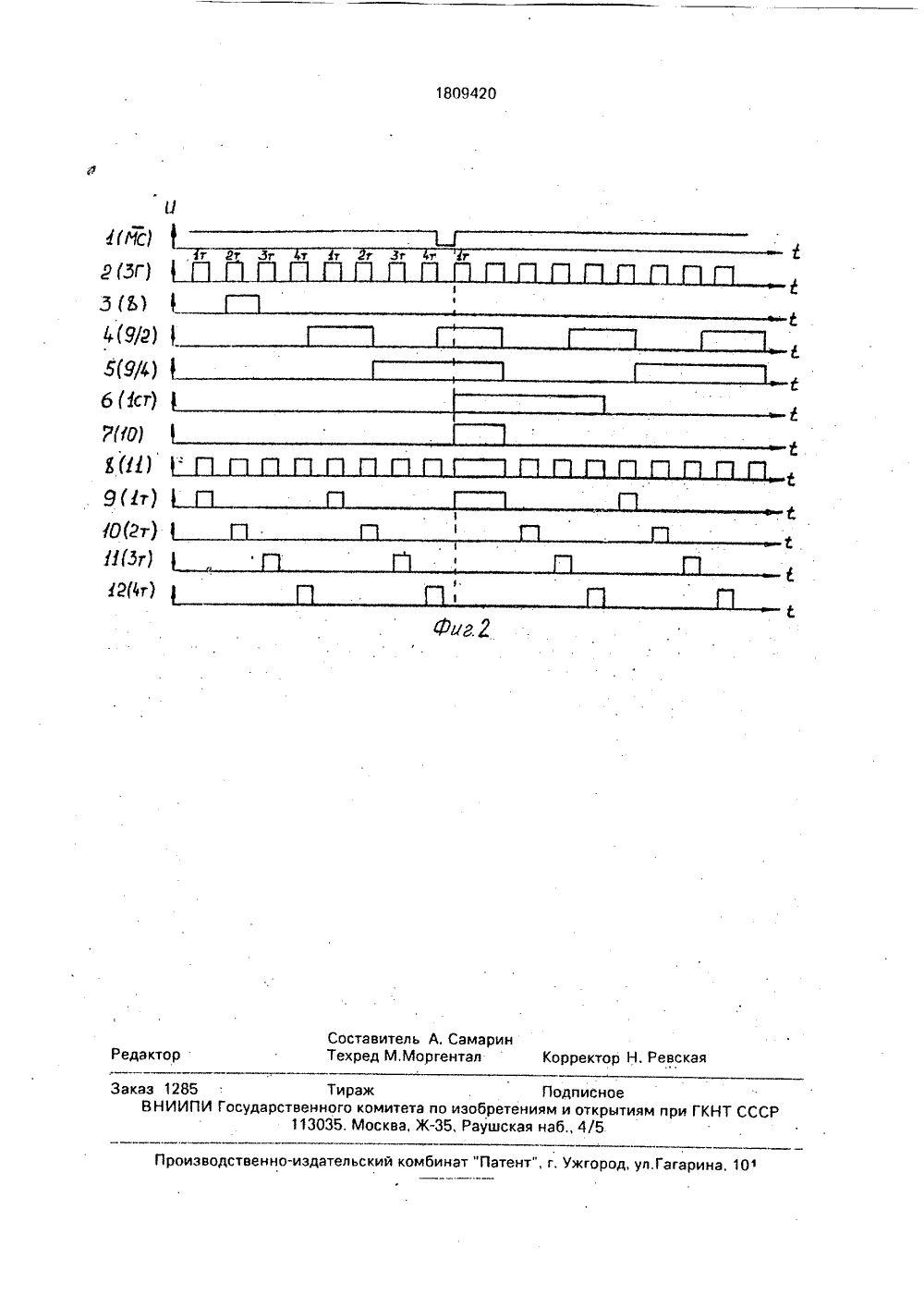

)5 0 05 В 19/18 ГОСУДАРСТВЕННОЕ ПАТЕНТВЕДОМСТВО СССРГОСПАТЕНТ СССР) САНИЕ ИЗОБРЕТЕНИ нн, д н е производо Орджонимно- чисеж оляет йства енной торую йство, я схе- диагВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Нижегородское авиационноственное объединение им, Сергкидэе(56) "Устройство числового программногоуправления типа НЗЗМ", ЛЭМЗ, эав.номер М 003045, 1982, Альбом 1, с, 35-36,рис, 18,Авторское свидетельство СССРМ 1352460, кл, 6 05 В 19/18, 1986,(54) ГЕНЕРАТОР ТАКТОВ И СТРОБОВ ДЛЯУСТРОЙСТВ ПРОГРАММНОГО УПРАВЛЕНИЯ(57) Изобретение относится к программному управлению, в частности к системам чис-.лового программного управления. С цельюповышения надежности генератора, содержащего задающий генератор, выход которого соединен с первым входом элементаИЛИ, выход которого подключен к входуузла формирования тактов, один выход коИзобретение относится к програ му управлению, в частности к система лового программного управления. Цель изобретения - повышение н ности генератора,Использование изобретения позв повысить надежность работы устро программного управления с повыш частотой вычислительного цикла, ко может обеспечить программное устро На фиг. 1 представлена стГуктурна ма генератора; на фиг, 2 - временная рамма работы генератора.торого соединен с входом усилителя мощности, а другой - с выходом узла формирования импульсов разделения стробов, выход которого соединен с входом сдвигового регистра, второй вход которого соединен с третьим выходом узла формирования тактов, триггер, в него введены двоичный счетчик, первый и второй элементы 2 И, элемент 3 И, причем объединенные первые входы первого и второго элементов 2 И являются выходом, формирующим импульсы четвертого строба сдвигового регистра, выход которого, формирующий импульсы первого строба, соединен с первым входом элемента 3 И, второйи третий входы которого соединены с выходами двоичного счетчика, С-вход которого подключен к выходу задаю- ф щего генератора, а Й-вход к выходу триггера, Я- и й-входы которого соединены с выходами соответственно первого и второго элементов 2 И, вторые входы которых являются выходами усилителя мощности, формирующего импульсы третьего и второго тактов соответственно. 2 ил,леалЪ Генератор тактов и стробов для устФ ройств программного управления содержит задающий генератор 1, выполненный по Схеме ВС-генератора, узел 2 формирования тактов, усилительЗ мощности, узел 4 форми рования импульсов разделения стробов, а сдвиговый регистр 5, элементы 2 И, первый 6 и второй 7, триггер 8, двоичный счетчик 9, элемент ЗИ 10, При этом выход задающего генератора 1 соединен с С-входом двоичного счетчика 9 и первым входом элемента ИЛИ 11, второй вход которого подключен к выходу элемента ЗИ 10, а выход - к входуузла 2 формирования тактов, один выходкоторого соединен с входом усилителя 3мощности, второй - с входом узла 4 формирования импульсов разделения стробов, выход которого соединен с входом сдвигового 5регистра 5, другой вход которого подключенк третьему выходу зла 2 формирования тактов, а выходь 1 формирования импульсовпервого строба и четвертого строба подключены соответственно к первому входу элемента ЗИ 10 и к объединенным первымвходом первого 6 и второго 7 элементов 2 И,выходы которых соединены соответственнос Я- и В-входами триггера 8, выход которогоподключен к К-входу двоичного счетчика 9, 15выходы 2, 4 которого соединены соответственно со вторым и третьим входами элемента ЗИ 10, Выходы сдвигового регистра 5,формирующего импульсы с первого по пятый стробы и выходы усилителя 3 мощности, 20формирующего импульсы с первого по четвертый такты, являются выходами предполагаемого генератора тактов и стробов, приэтом выходы усилителя 3 мощности, формирующие импульсы 2 т, Зт, соединены со вторыми соответственно второго 7 и первого 6элементов 2 И,Вычислительный цикл генератора состоит из пяти стробов, Вычислительные циклы разделяются между собой импульсом 30машинного сброса (МС), который начинается по заднему фронту пятого строба(5 СТ 4 Т)и заканчивается по переднему фронту первого строба (1 ст 1 т) следующего вычислительного цикла. 35При практическом исполнении предлагаемого генератора произведена доработкасхемы генератора тактов и стробов системыУЧПУ типа НЗЗМ согласно предложеннойсхемы генератора. 40Генератор тактов и стробов работаетследующим образом.Выходной сигнал задающего генератора 1 через элемент ИЛИ подается на входузла 2 формирования тактов, в котором осуществляется выделение тактов 1 Т, 2 Т, ЗТ, 4 Т(см. фиг, 1,12 - 2.15 из последовательностиимпульсов., вырабатываемых задающим генератором 1. Выходные сигналы узла 2 формирования тактов через усилитель 3 50мощности поступают на вход генератора, ачерез узел 4 формирования импульсов разделения стробов - на вход сдвигового реги, стра 5, формирующего стробы и импульсмашинного сброса (М С) (см. фиг, 2.1). Узел 4 55формирования стробов и сдвиговый регистр 5 формируют импульсы стробов,имеющих длительность от переднего фронта первого такта до заднего фронта четвертого такта (см, фиг, 2,6- 1 стр. и фиг, 2.7- 4 стр.), Они разделяются импульсом разделения стробов, которые имеют длительность от заднего фронта четвертого такта до переднего фронта первого такта, По сигналу 2 Т 4 строба (см, фиг. 2.8), который формируется на логическом элементе 2 И 7, триггер 8 устанавливается в нулевое состояние (см. фиг. 2,3), инверсным выходом которого сбрасывается счетчик импульсов 9 и запрещает его работу,Переход триггера 8 в состояние 1 происходит по сигналуЗТ,4 ст(см. фиг. 2,9), при этом через элемент 2 И 6 на й-вход счетчика 9 поступает сигнал низкого уровня, который разрешает работу счетчика 9, который производит счет импульсов по заднему фронту импульсов задающего генератора 1 и подает сигнал на элемент ЗИ 10, который выделяет сигнал единичного уровня от переднего фронта первого импульса задающего генератора 1, следующего после сигнала МС до заднего фронта второго импульса задающего генератора 1 (см. фиг.2.10), В результате этого на выходе элемента ИЛИ в момент начала вычислительного цикла (после прохождения импульсов МС) формируется импульс длительностью ЗТ (см. фиг, 2.11), где Т - период частоты задающего генератора 1, Этот импульс соответствует импульсу 1 ст. 1 т. (см, фиг, 2.12), Все остальные импульсы вычислительного цикла будут иметь длительность т/2. Таким образом, импульс 1 ст, 1 т, формируется на элементе ЗИ 10 из сигналов, взаимно перекрещивающихся и при этом исключена возможность появления отрицательных выбросов в 1 ст,1 т. Формула изобретения Генератор тактов и стробов для устройств программного управления (типа НЗЗ), содержащий. ВЯ-триггер, задающий генератор, выход которого соединен с первым входом элемента ИЛИ, выход которого соединен с входом узла формирования тактов, первый выход которого соединен с входом блока усилителей мощности, второй выход которого соединен с задающим входом сдвигового регистра, а третий - с входом узла формирования импульсов разделения стробов, выход которого соединен с тактирующим входом сдвигового регистра, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности, в него введены первь 1 й, второй и третий элементы И, счетчик импульсов, причем первые входы первого и второго элементов И соединены с первым информационным выходом сдвиго- вого регистра, второй вход первого элемен та И соединен с первым выходом Глокаусилителей мощности, второй вход второго элемента И соединен с вторым выходом блока усилителей мощности, выход первого элемента И соединен с Я-входом ВЯ-триггера, выход второго элемента И соединен с В-входьм ВЯ-триггера, инверсный выход которого соединен с В-входом счетчика импульсов, С-вход которого соединен с выходом задающего генератора, первый и второй выходы счетчика импульсов соединены соответственно с первым и вторым входами третьего элемента И, третий вход которого соединен с вторым информационным выходом сдвигового регистра, а выход 5 третьего элемента И - с вторым входом элемента ИЛИ, третий, четвертый, пятый и шестой информационные выходы сдвигового регистра и третий и четвертый выходы блока усилителей мощности являются соответст вующими выходами генератора.
