Генератор электроэнергии

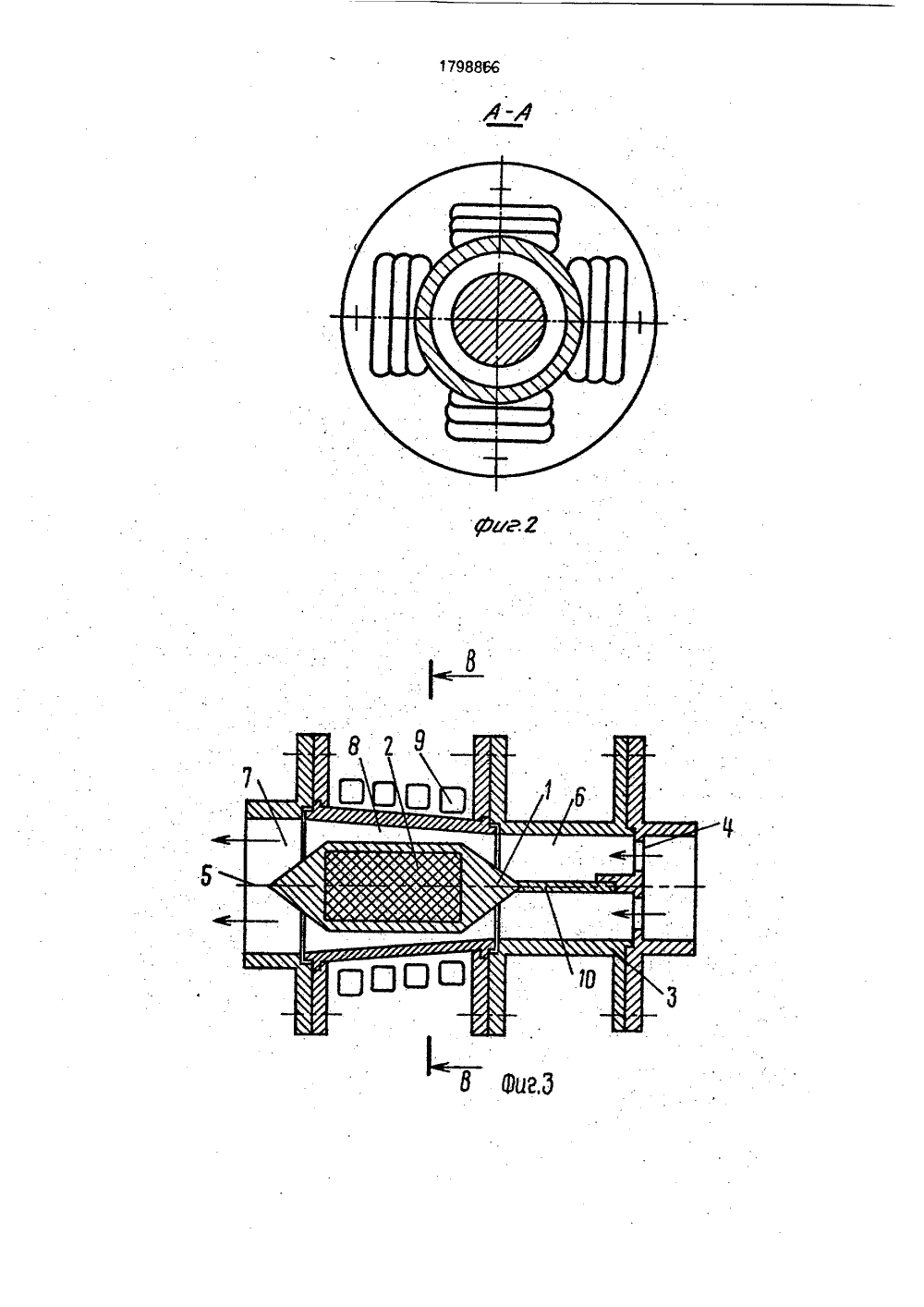

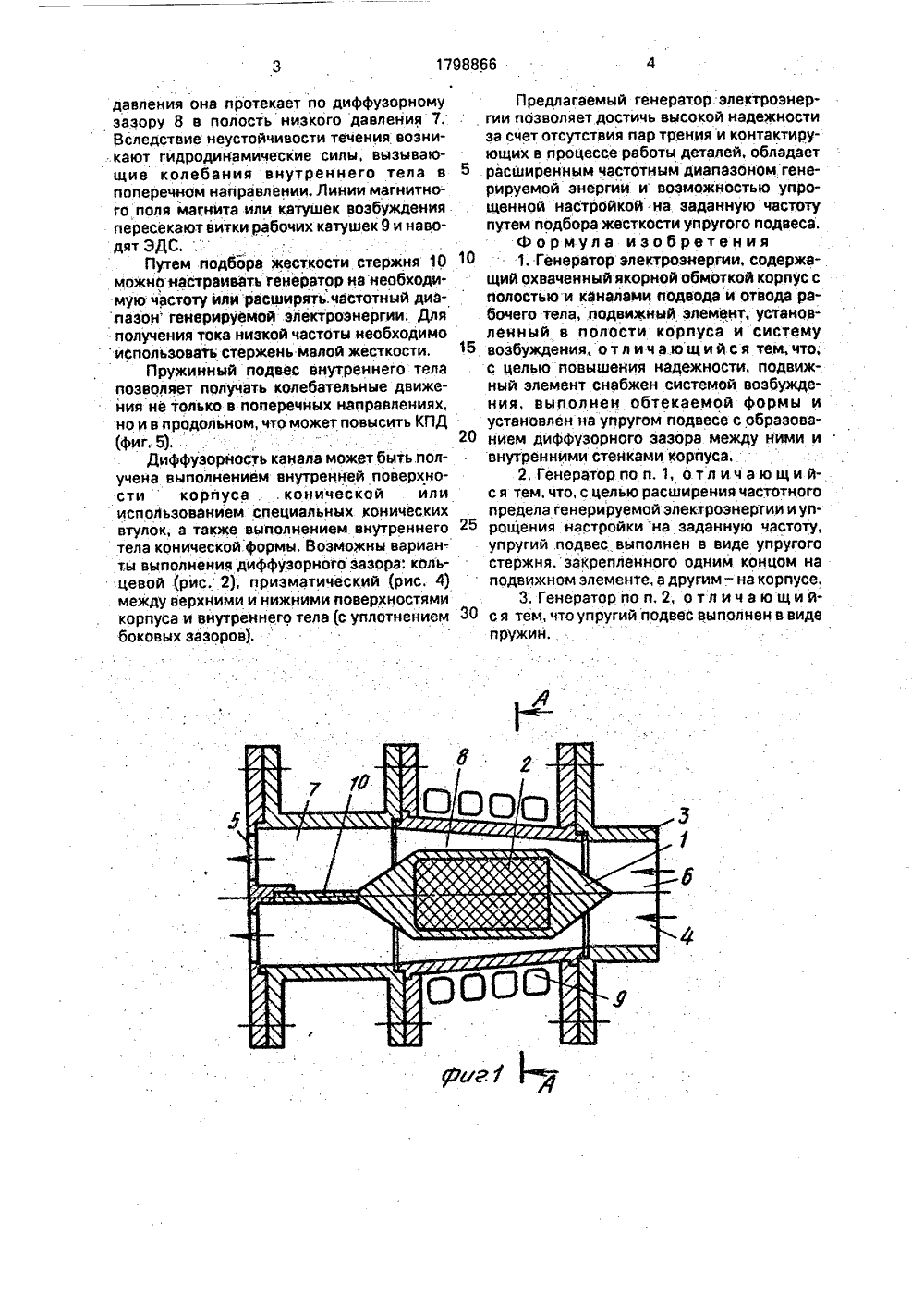

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 988 6 А 1 2 К 35/О ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССРГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕН К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(1) Московский авиационный институт им.Серго Орджоникидзе(56) Авторское свидетельство СССРМ 258514, кл. Г 04 В 43/04, 1971,Авторское свидетельство СССРМ 636751; кл. Н 02 К 41/06, 1976.(57) Использование: генерирование электрической энергии путем колебательногодвижения подвижного элемента. Сущностьизобретения: подвижный элемент 1 генератора содержит постоянный магнит или катушки 2 системы возбуждения,располагается в корпусе 3, в котором выполнены каналы 4 и 5 подвода и отвода рабочей Изобретение относится к области электрических машин, а именно, к устройствам, производящим электрическую энергию путем колебательного движения подвижного элемента,Целью данного изобретения является повышение надежности генератора электроэнергии, расширение его частотного предела генерируемой энергии и упрощение настройки на заданную частоту,На фиг. 1 дано продольное сечение генератора электроэнергии; на фиг. 2 - .его поперечное сечение. На фиг. 3, 5 приведены продольные сечения вариантов устройства, а на фиг. 4 - поперечное сечение варианта изображенного на фиг, 3,жидкости соответственно. Между элементом 1 и корпусом 3 образованы диффузорные каналы 8, соединяющие полость 6 высокого давления с полостью 7 низкого давления. В корпусе 3 установлены катушки 9 обмотки генератора, а элемент 1 закреплен при помощи упругого подвеса 10. Под действием перепада давления в полостях 6 и 7 по диффузорному зазору протекает рабочая жидкость, возникающие при этом гидродинамические силы вызывают колебание подвижного элемента 1. Магнитное поле системы возбуждения 2 взаимодействует с витками катушек 9 и наводит в них ЭДС, Подбором жесткости упругого подвеса 10 можно настраивать генератор на нужную частоту и расширять частотный диапазон генерируемой энергии. Отсутствие трущихся деталей повышает надежность устройства,2 з. и, ф-лы,5 ил,Генератор электроэнергии (рис. 1) содержит внутреннее тело 1, включающее в себя магнит или катушки возбуждения 2, установленные в корпусе 3 с каналами подвода 4 и отвода 5 рабочей жидкости. Между внутренним телом 1 и корпусом 3 образуют ся диффузорные каналы 8, соединяющие полость высокого давления 6 с .полостью низкого давления 7. В корпусе 3 установлены обмотки рабочих катушек 9. Внутреннее тело 1 консольно крепится на пружинном стержне 10 к корпусу 3 в зоне канала подвода 4 и отвода 5.Генератор электроэнергии работает следующим образом. В полость 6 подается рабочая жидкость. Поддействием перепададавления она протекает по диффузорномузазору 8 в полость низкого давления 7.Вследствие неустойчивости течения возникают гидродинамические силы, вызывающие колебания внутреннего тела в 5поперечном направлении, Линии магнитного поля магнита или катушек возбужденияпересекают витки рабочих катушек 9 и наводятЭДС, .Путем подбора жесткости стержня 10 10можно настраивать генератор на необходимую частоту или расширять,частотйый диа.пазон генерируемой электроэнергии, Дляполучения тока низкой частоты необходимоиспользовать стержень малой жесткости, 15Пружинный подвес внутреннего телапозволяет получать колебательные движения не только в поперечных направлениях,но и в продольном, что может повысить КПД(фиг. 5)... 20Диффузорйость канала может быть.получена выполнением внутренней поверхности корпуса .конической йлииспользованием специальных коническихвтулок, а также выполнением внутреннего 25тела конической формы. Возможны варианты выполнения диффузорного зазора: кольцевой (рис. 2), призматический (рис. 4)между верхними и нижними поверхностямикорпуса и внутреннего тела с уплотнением 30боковых зазоров),Предлагаемый генератор. электроэнергии позволяет достичь высокой надежности за счет отсутствия пар трения и контактирующих в процессе работы деталей, обладает расширенным частотным диапазоном генерируемой энергии и возможностью упрощенной настройкой на заданную частоту путем подбора жесткости упругого подвеса.Формула изобретения 1; Генератор электроэнергии, содержащий охваченный якорной обмоткой корпус с полостью и каналами подвода и отвода рабочего тела, подвижный элемент, установленный в полости корпуса и систему возбуждения., о т л и ч а ю щ и й с я гем, что, с целью повышения надежности, подвижный элемент снабжен системой возбуждения, выполнен обтекаемой формы и установлен на упругом подвесе с образованием диффузорного зазора между ними и внутренними стенками корпуса.2, Генераторпо п,1, отличающийс я тем, что, с целью расширения частотного предела генерируемой электроэнергии и упрощения настройки на заданную частоту, упругий .подвес выполнен в виде упругого стержня, закрепленного одним концом на подвижном элементе, а другим - на корпусе.3. Генератор по и, 2, о т л и ч а ю щ и йся тем, чтоупругий подвес выполнен ввиде пружин.17988668-ВСоставитель А,Родионов Редактор Н.КолядаТехред М.Моргентал Корректор С.Патруше Заказ 777 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раущская наб., 4/5Производственно-издательский комбинат "Патент". г, Ужгород, ул,Гагарина, 101
