Устройство управления сортировкой и учетом изделий

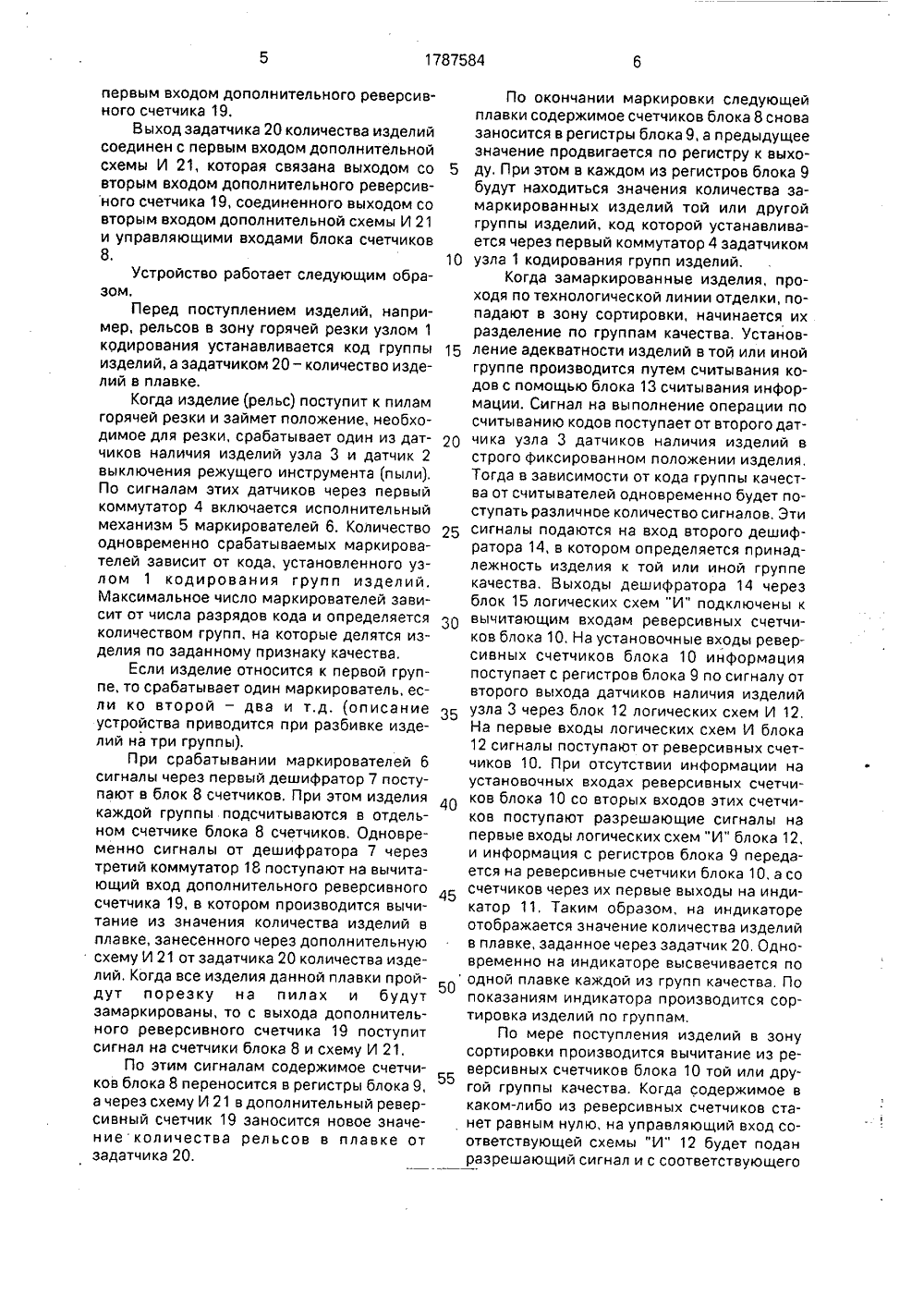

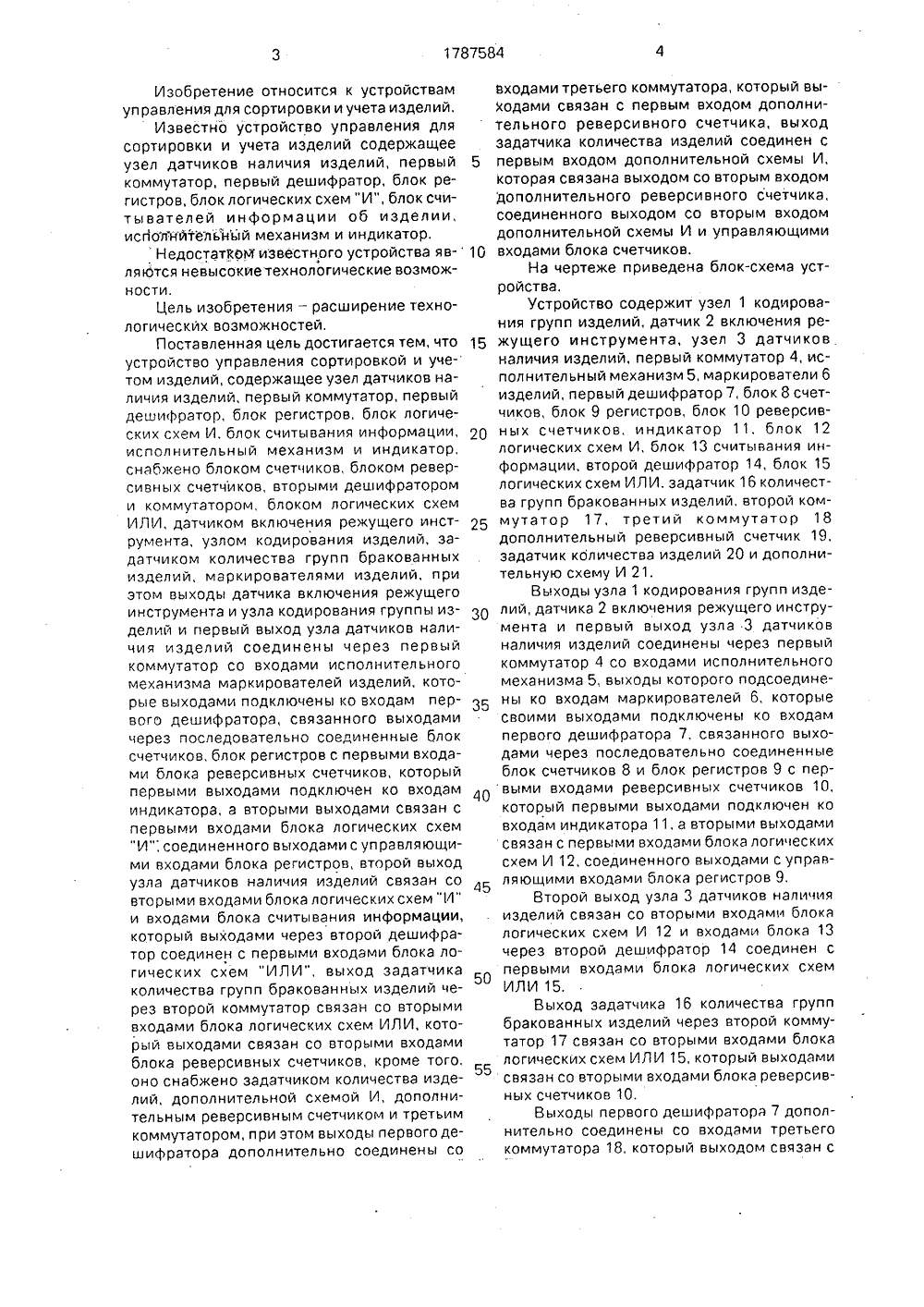

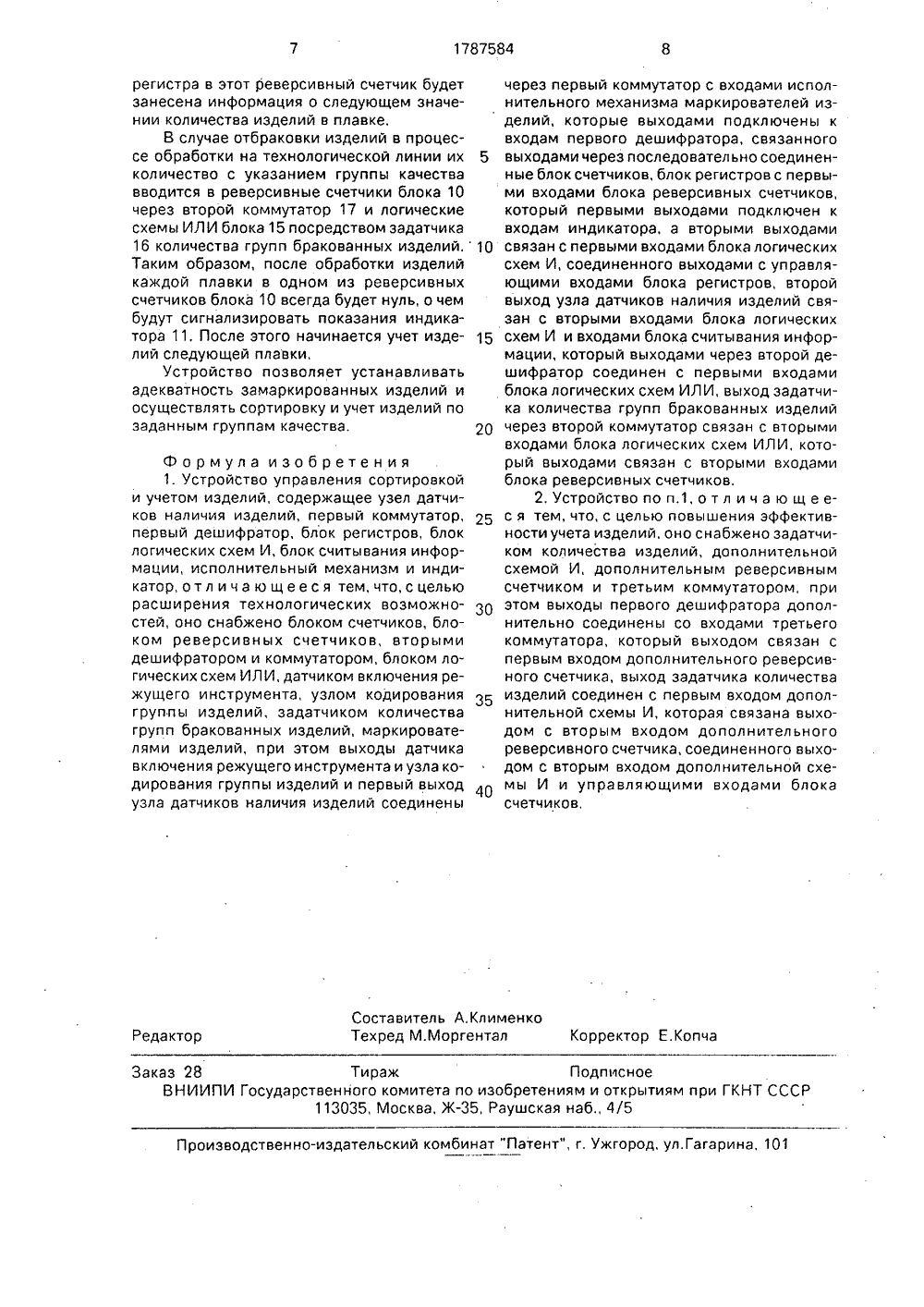

09) ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ОПИСАНИЕ И АВТОРСКОМУ СВИДЕТ ЕЛЬС йств ия: устро изделий льного м руппы ие 1, 15, дат еханизма зделий 3 З,Бю-произац одственгорноруятий италлург е объединениеых, металлурергетических "Днепрчермеели 5, дегистры 8, р 10, счирупп брасхемы И тчик ко еверсивмаркирова тчики 7, р 9, индикат оличества логически ЛИ 17, зад рнойко, А,Н,Гако, В.Н,Б люк, А,И,Тюсов и Л,К.НоИ 19, р 2 -21-7. 1271589,54) УСТРОЙОВКОЙ И У свидетельств . В 07 С 500, ТВО УПРАВЛ ЕТОМ ИЗДЕЛ 3 - 4(21) 481434 (22) 29.01,9 (46) 15.01.9 (71) Научно по двтомд гических объектовч та втоматик (72) А,В,Кл рин А К Ка СОЮЗ СОВЕТСКИХСОЦИАЛ ИСТИ Ч ЕСКИХРЕСПУБЛИК(57) Сущность изобретендержит; датчики наличиячик включения исполните21, узел кодирования гкоммутаторы 4, 14, 20,шифраторы б, 12, счереверсивные счетчикитыватели 11, задатчик ккованных изделий 13,16, логические схемы Иличества изделий 18, схеный счетчик 21. 14-5 в 6 в-9 - 16-10, 1813 - 14-17-9, 15 - 16-8, 15 флы,1 ил,Изобретение относится к устройствам управления для сортировки и учета иэделий.Известно устройство управления для сортировки и учета изделий содержащее узел датчиков наличия изделий, первый коммутатор, первый дешифратор, блок регистров, блок логических схем "И", блок считывателей информации об изделии, исполнйтельный механизм и индикатор,Недостатком известного устройства явля ются невысокие технологические возможности,Цель изобретения - расширение технологических возможностей,Поставленная цель достигается тем, что устройство управления сортировкой и учетом изделий, содержащее узел датчиков наличия изделий, первый коммутатор, первый дешифратор, блок регистров, блок логических схем И, блок считывания информации, исполнительный механизм и индикатор, снабжено блоком счетчиков, блоком реверсивных счетчиков, вторыми дешифратором и коммутатором, блоком логических схем ИЛИ, датчиком включения режущего инструмента, узлом кодирования изделий, задатчиком количества групп бракованных изделий, маркирователями изделий, при этом выходы датчика включения режущего инструмента и узла кодирования группы изделий и первый выход узла датчиков наличия изделий соединены через первый коммутатор со входами исполнительного механизма маркирователей изделий, которые выходами подключены ко входам первого дешифратора, связанного выходами через последовательно соединенные блок счетчиков, блок регистров с первыми входами блока реверсивных счетчиков, который первыми выходами подключен ко входам индикатора, а вторыми выходами связан с первыми входами блока логических схем "И"; соединенного выходами с управляющими входами блока регистров, второй выход узла датчиков наличия изделий связан со вторыми входами блока логических схем "И" и входами блока считывания информации, который выходами через второй дешифратор соединен с первыми входами блока логических схем "ИЛИ", выход задатчика количества групп бракованных изделий через второй коммутатор связан со вторыми входами блока логических схем ИЛИ, который выходами связан со вторыми входами блока реверсивных счетчиков, кроме того, оно снабжено задатчиком количества изделий, дополнительной схемой И, дополнительным реверсивным счетчиком и третьим коммутатором, при этом выходы первого дешифратора дополнительно соединены со5 10 15 20 25 30 входами третьего коммутатора, который выходами связан с первым входом дополнительного реверсивного счетчика, выход задатчика количества изделий соединен с первым входом дополнительной схемы И, которая связана выходом со вторым входом дополнительного реверсивного счетчика, соединенного выходом со вторым входом дополнительной схемы И и управляющими входами блока счетчиков.На чертеже приведена блок-схема устройства.Устройство содержит узел 1 кодирования групп изделий, датчик 2 включения режущего инструмента, узел 3 датчиковналичия изделий, первый коммутатор 4, исполнительный механизм 5, маркирователи 6 изделий, первый дешифратор 7, блок 8 счетчиков, блок 9 регистров, блок 10 реверсивных счетчиков, индикатор 11, блок 12 логических схем И, блок 13 считывания информации, второй дешифратор 14, блок 15 логических схем ИЛИ. задатчик 16 количества групп бракованных изделий, второй коммутатор 17, третий коммутатор 18 дополнительный реверсивный счетчик 19, задатчик количества изделий 20 и дополнительную схему И 21.Выходы узла 1 кодирования групп изделий, датчика 2 включения режущего инструмента и первый выход узла 3 датчиков наличия изделий соединены через первый коммутатор 4 со входами исполнительного механизма 5, выходы которого подсоединены ко входам маркирователей 6, которые своими выходами подключены ко входам первого дешифратора 7, связанного выходами через последовательно соединенные блок счетчиков 8 и блок регистров 9 с пер выми входами реверсивных счетчиков 10,который первыми выходами подключен ко входам индикатора 11, а вторыми выходами связан с первыми входами блока логических схем И 12, соединенного выходами с управляющими входами блока регистров 9.Второй выход узла 3 датчиков наличияизделий связан со вторыми входами блока логических схем И 12 и входами блока 13 через второй дешифратор 14 соединен с первыми входами блока логических схем ИЛИ 15.Выход задатчика 16 количества группбракованных изделий через второй коммутатор 17 связан со вторыми входами блока логических схем ИЛИ 15, который выходами связан со вторыми входами блока реверсивных счетчиков 10.Выходы первого дешифратора 7 дополнительно соединены со входами третьего коммутатора 18, который выходом связан спервым входом дополнительного реверсивного счетчика 19.Выход задатчика 20 количества изделий соединен с первым входом дополнительной схемы И 21, которая связана выходом со вторым входом дополнительного реверсивного счетчика 19, соединенного выходом со вторым входом дополнительной схемы И 21 и управляющими входами блока счетчиков 8.Устройство работает следующим образом.Перед поступлением изделий, например, рельсов в зону горячей резки узлом 1 кодирования устанавливается код группы изделий, а задатчиком 20 - количество изделий в плавке,Когда изделие (рельс) поступит к пилам горячей резки и займет положение, необходимое для резки, срабатывает один из датчиков наличия изделий узла 3 и датчик 2 выключения режущего инструмента (пыли). По сигналам этих датчиков через первый коммутатор 4 включается исполнительный механизм 5 маркирователей 6, Количество одновременно срабатываемых маркирователей зависит от кода, установленного узлом 1 кодирования групп изделий, Максимальное число маркирователей зависит от числа разрядов кода и определяется количеством групп, на которые делятся изделия по заданному признаку качества.Если изделие относится к первой группе, то срабатывает один маркирователь, если ко второй - два и т.д, (описание устройства приводится при разбивке изделий на три группы).При срабатывании маркирователей б сигналы через первый дешифратор 7 поступают в блок 8 счетчиков, При этом изделия каждой груп п ы подсчитываются в отдел ьном счетчике блока 8 счетчиков, Одновременно сигналы от дешифратора 7 через третий коммутатор 18 поступают на вычитающий вход дополнительного реверсивного счетчика 19, в котором производится вычитание из значения количества изделий в плавке, занесенного через дополнительную схему И 21 от задатчика 20 количества изделий. Когда все изделия данной плавки пройдут порезку на пилах и будут замаркированы, то с выхода дополнительного реверсивного счетчика 19 поступит сигнал на счетчики блока 8 и схему И 21.По этим сигналам содержимое счетчиков блока 8 переносится в регистры блока 9, а через схему И 21 в дополнительный реверсивный счетчик 19 заносится новое значение количества рельсов в плавке от задатчика 20.поступает с регистров блока 9 по сигналу от второго выхода датчиков наличия изделий 35 узла 3 через блок 12 логических схем И 12,На первые входы логических схем И блока 12 сигналы поступают от реверсивных счетчиков 10, При отсутствии информации на установочных входах реверсивных счетчи ков блока 10 со вторых входов этих счетчиков поступают разрешающие сигналы на первые входы логических схем "И" блока 12, и информация с регистров блока 9 передается на реверсивные счетчики блока 10, а со счетчиков через их первые выходы на индикатор 11, Таким образом, на индикаторе отображается значение количества изделий в плавке, заданное через задатчик 20, Одновременно на индикаторе высвечивается поодной плавке каждой из групп качества. Попоказаниям индикатора производится сортировка изделий по группам.По мере поступления изделий в зонусортировки производится вычитание из реверсивных счетчиков блока 10 той или другой группы качества, Когда содержимое в каком-либо из реверсивных счетчиков станет равным нулю, на управляющий вход соответствующей схемы "И" 12 будет подан разрешающий сигнал и с соответствующего 10 15202530 По окончании маркировки следующей плавки содержимое счетчиков блока 8 снова заносится в регистры блока 9, а предыдущее значение продвигается по регистру к выходу. При этом в каждом из регистров блока 9будут находиться значения количества замаркированных изделий той или другой группы изделий, код которой устанавливается через первый коммутатор 4 задатчиком узла 1 кодирования групп изделий,Когда замаркированные изделия, проходя по технологической линии отделки, попадают в зону сортировки, начинается их разделение по группам качества. Установление адекватности изделий в той или иной группе производится путем считывания кодов с помощью блока 13 считывания информации, Сигнал на выполнение операции по считыванию кодов поступает от второго датчика узла 3 датчиков наличия изделий в строго фиксированном положении изделия, Тогда в зависимости от кода группы качества от считывателей одновременно будет поступать различное количество сигналов. Эти сигналы подаются на вход второго дешифратора 14, в котором определяется принадлежность изделия к той или иной группекачества, Выходы дешифратора 14 через блок 15 логических схем "И" подключены к вычитающим входам реверсивных счетчиков блока 10, На установочные входы реверсивных счетчиков блока 10 информация1787584 регистра в этот реверсивный счетчик будет занесена информация о следующем значении количества изделий в плавке,В случае отбраковки изделий в процессе обработки на технологической линии их количество с указанием группы качества вводится в реверсивные счетчики блока 10 через второй коммутатор 17 и логические схемы ИЛИ блока 15 посредством задатчика 16 количества групп бракованных изделий, Таким образом, после обработки изделий каждой плавки в одном из реверсивных счетчиков блока 10 всегда будет нуль, о чем будут сигнализировать показания индикатора 11, После этого начинается учет изделий следующей плавки.Устройство позволяет устанавливать адекватность замаркированных изделий и осуществлять сортировку и учет изделий по заданным группам качества,через первый коммутатор с входами исполнительного механизма маркирователей изделий, которые выходами подключены к входам первого дешифратора, связанного 5 выходами через последовательно соединенные блок счетчиков, блок регистров с первыми входами блока реверсивных счетчиков, который первыми выходами подключен к входам индикатора. а вторыми выходами 10 связан с первыми входами блока логическихсхем И, соединенного выходами с управляющими входами блока регистров, второй выход узла датчиков наличия изделий связан с вторыми входами блока логических 15 схем И и входами блока считывания информации, который выходами через второй дешифратор соединен с первыми входами блока логических схем ИЛИ, выход задатчика количества групп бракованных изделий 20 через второй коммутатор связан с вторымивходами блока логических схем ИЛИ, который выходами связан с вторыми входами блока реверсивных счетчиков,2. Устройство по п,1, о т л и ч а ю щ е ес я тем, что, с целью повышения эффективности учета изделий, оно снабжено задатчиком количества изделий, дополнительной схемой И, дополнительным реверсивным счетчиком и третьим коммутатором, при этом выходы первого дешифратора дополнительно соединены со входами третьего коммутатора, который выходом связан с первым входом дополнительного реверсивного счетчика, выход задатчика количества изделий соединен с первым входом дополнительной схемы И, которая связана выходом с вторым входом дополнительного реверсивного счетчика, соединенного выходом с вторым входом дополнительной схемы И и управляющими входами блока счетчиков,Формула изобретения 1. Устройство управления сортировкой и учетом изделий, содержащее узел датчиков наличия изделий, первый коммутатор, первый дешифратор, блок регистров, блок логических схем И, блок считывания информации, исполнительный механизм и индикатор, отл и ча ющееся тем, что,с целью расширения технологических возможностей, оно снабжено блоком счетчиков, блоком реверсивных счетчиков, вторыми дешифратором и коммутатором, блоком логических схем ИЛИ, датчиком включения режущего инструмента, узлом кодирования группы изделий, задэтчиком количества групп бракованных изделий, маркирователями изделий, при этом выходы датчика включения режущего инструмента и узла кодирования группы изделий и первый выход узла датчиков наличия изделий соединены Составитель А,КлименкоТехред М.Моргентал Корректор Е,Копча Редактор Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Заказ 28 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5
