Устройство для определения количества однотипных предметов в партии

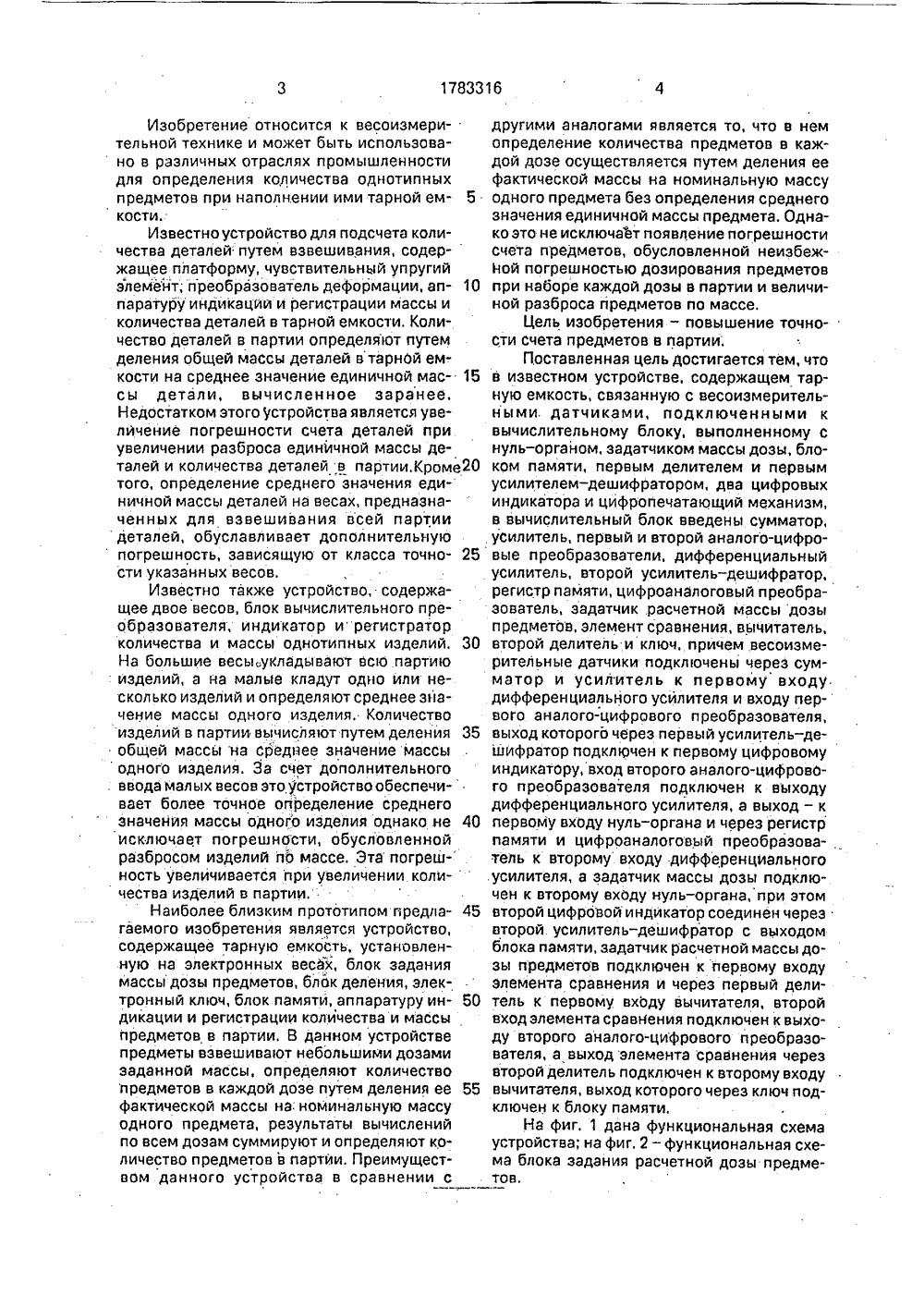

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХ СПУБЛИК 19) 1 6 19/42(5)5 ОПИСАН ОБРЕТЕНИ ТЕЛЬСТВУ К АВТОРСКОМ(71) Институт проблем литья АН УССР(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯКОЛИЧЕСТВА ОДНОТИПНЫХ ПРЕДМЕТОВ В ПАРТИИ ОСУДАРСТВЕННОЕ ПАТЕНТНОЕДОМСТВО СССРОСПАТЕНТ СССР)(57) Использование: весоизмерительная техника. Сущность изобретения: устройство содержит весоизмерительные датчики (4), 1 сумматор (5), 1 усилитель (6), 2 аналого-цифровых преобразователя (7,9), 1 дифференциальный усилитель (8), 1 нуль-орган (10)1 элемент сравнения (11), 1 регистр памяти (12), 1 задатчик массы дозы (13), 1 задатчик расчетной дозы (14) 6,1 цифроаналоговый преобразователь (15), 2 делителя (16,17), 1 вычитатель (18), 3 ключа (19, 23, 28), 1 блок памяти (20), 2 усилителя-дешифратора (21, 26), 2 цифровых индикатора (22, 27), 1 транскриптор (24), 1 цифропечатающий механизм (25), 4 - 5 - 6 - 8 - 9 - 11 - 17-18 - 19 - 20-23 - 24 - 25, 9-12 - 15-8, 20 - 21-22, 6 - 7 - 26-27. 7 - 28 - 24, 9 - 26, 14-11, 14 - 16-18. 2 ил.Изобретение относится к весоизмерительной технике и может быть использовано в различных отраслях промышленности для определения количества однотипных предметов при наполнении ими тарной емкости.Известноустройство для подсчета количества деталей путем взвешивания, содержащее платформу, чувствительный упругий 10 элемент; преобразователь деформации, аппаратуруиндикации и регистрации массы и количества деталей в тарной емкости. Количество деталей в партии определяют путем деления общей массы деталей в тарной емкости на среднее значение единичной мас сы детали, вычисленное заранее, Недостатком этого устройства является увелйчение погрешности счета деталей при увеличении разброса единичной массы детого, определение среднего значения единичной массы деталей на весах, предназначенных для взвешивания осей партии деталей, обуславливает дополнительную 25 погрешность, зависящую от класса точности указанных весов.Известно также устройство, содержащее двое весов, блок вычислительного преобразователя, индикатор и регистратор 30 количества и массы однотипных изделий На большие весы, укладывают всю партию изделий, а на малые кладут одно или несколько изделий и определяют среднее значение массы одного изделия. Количество изделий в партии вычисляют путем деления общей массы на среднее значение массы 35 одного изделия. За счет дополнительноговвода малых весов это устройство обеспечи-вает более точное определение среднего 40 значения массы одного иэделия однако не исключает погрешности, обусловленной разбросом изделий по массе. Эта погрешность увеличивается при увеличении количества изделий в партии. Наиболее близким прототипом предлагаемого изобретения является устройство, содержащее тарную емкость, установленную на электронных весах, блок задания массы дозы предметов, блбк деления, электронный ключ, блок памяти, аппаратуру ин 50 дикации и регистрации количества и массы предметов в партии. В данном устройстве предметы взвешивают небольшими дозами заданной массы, определяют количество предметов в каждой дозе путем деления ее фактической массы на номинальную массу одного предмета, результаты вычислений по всем дозам суммируют и определяют количество предметов в партии. Преимущестоом данного устройства в сравнении с талей и количества деталей в партии,Кроме 20 другими аналогами является то, что в нем определение количества предметов в каждой дозе осуществляется путем деления ее фактической массы на номинальную массу одного предмета без определения среднего значения единичной массы предмета. Однако это не исключает появление погрешности счета предметов, обусловленной неизбежной погрешностью дозирования предметов при наборе каждой дозы в партии и величиной разброса предметов по массе,Цель изобретения - повышение точности счета предметов в партии.Поставленная цель достигается тем, что в известном устройстве, содержащем тарную емкость, связанную с весоизмерительными. датчиками, подключенными к вычислительному блоку, выполненному с нуль-органом, задатчиком массы дозы, блоком памяти, первым делителем и первым усилителем-дешифратором, два цифровых индикатора и цифропечатающий механизм, в вычислительный блок введены сумматор, усилитель, первый и второй аналого-цифровые преобразователи, дифференциальный усилитель, второй усилитель - дешифратор, регистр памяти, цифроаналоговый преобразователь, задатчик .расчетной массы дозы предметов, элемент сравнения, вычитатель, второй делитель и ключ, причем весоизмерительные датчики подключены через сумматор и усилитель к первому входу дифференциального усилителя и входу первого аналого-цифрового и реобразователя, выход которого через первый усилитель-дешифратор подключен к первому цифровому индикатору, вход второго аналого-цифрового преобразователя подключен к выходу дифференциального усилителя, а выход - к первому входу нуль-органа и через регистр памяти и цифроаналоговый преобразова- . тель к второму входу дифференциального усилителя, а задатчик массы дозы подключен к второму входу нуль-органа, при этом второй цифровой индикатор соединен через второй усилитель-дешифратор с выходом блока памяти, задатчик расчетной массы дозы предметов подключен к первому входу элемента сравнения и через первый делитель к первому входу вычитателя, второй вход элемента сравнения подключен к выходу второго аналого-циФрового преобразователя, а выход элемента сравнения через второй делитель подключен к второму входу вычитателя, выход которого через ключ подключен к блоку памяти,На фиг, 1 дана функциональная схема устройства; на фиг. 2 - функциональная схема блока задания расчетной дозы предметов.Устройство содержит(фиг, 1) расходный бункер (на схеме не показан), питатель 1 с приводом, тарную емкость 2, установленную на платформе 3, опирающейся на весоизмерительные датчики 4, выход которых через сумматор 5 и усилитель 6 сигнала подключен к первому аналого-цифровому преобразователю (АЦП) 7 и дифференциальному усилителю 8. Выход усилителя 8 подключен к второму АЦП 9, выход которого соединен соответственно с входом нуль-органа 10, элемента сравнения 11 и регистра памяти 12. Второй вход нуль-органа 10 подключен к задатчику 13 массы п 1 э дозы предметов. Второй вход элемента сравнения 11 соединен с выходом эадатчика 14 расчетной дозы гпр предметов, Выход регистра памяти 12 через цифроаналоговый преобразователь 15 соединен с вторым входом дифференциального усилителя 8. Выход задатчика 14 подключен к входу делителя 16, а выход элемента сравнения 11 - к входу делителя 17. Выходы делителей 16 и 17 подключены к входу вычитателя 18, выход которого через ключ 19, блок памяти 20, усилитель-дешифратор 21 связан с цифровым индикатором 22 количества предметов в партии, Выход блокапамяти 20. через ключ 23 подключен к первому входу транскриптора 24, выход которого связан с печатающей машиной (принтером) 25. Выход АЦП 7 через усилитель-дешифратор 26 связан с цифровым индикатором 27 массы предметов в партии. Кроме того, выход АЦП 7 через ключ 28 подключен к второму входу транскриптора 24,Задатчик 14 содержит (фиг. 2) задатчк 29 номинальной единичной массы гпту"Я предмета; задатчик 30 максимальной погрешности Ьвах весов; задатчик 31 максимального отклонения ЬГПах единичной массы от номинальной; первый умножитель 32 на постоянный коэффициент 0,5; сумматор ЗЗ, делитель 34, второй умножитель 35 и АЦП 36. В задатчике 14 формируется сигнал Ор, пропорциональный расчетной массы п 1 р Дозы пРеДметов, вычислЯемей из условия П 1 р=пр 1 т 1 о(1), где пр - количество предметов в расчетной дозе;0,5 про . - Ьпахпр( Заданную массу вз дозы предметов устанавливают задатчиком 13, исходя из услоВия п 13(П 1 р, При этом ОэОр,Устройство работает следующим образом. В исходном состоянии питатель 1 от 10 15 20 ключен, тарная емкость 2 установлена на платформе 3, сигнал Оф на выходе АЦП 9 равен нулю, на индикаторе 22 горят нули, наиндикаторе 27 индицируется масса тарнойемкости 2. Путем подачи сигнала "Уст. "0" на регистр памяти 12 производится компенсация массы тарной емкости 2 и на индикаторе 27 загораются нули,После включения питателя 1 предметыначинают поступать в тарную емкость 2, нагруэка на весоизмерительные датчики 4 возрастает, а сигнал Оф увеличивается пропорционально суммарной массе поступивших в емкость 2 предметов. При Оф=Оз срабатывает нуль-орган 10, привод питателя 1 отключается и поступление предметов в емкость 2 прекращается. В блоке 11 сигнал Оф сравнивается с сигналом Ор. Поскольку Оф всегда меньше Ор, сигнал Ж 3 ф на выходе блока 11 больше нуля. Сигналы Ор и Оф поступают соответственно в делители 16 и 17. На выходе делителя 16. сигнал пропорционален количеству предметов ив расчетной дозе вр, а на выходе делителя 17 25 - количеству предметов Ьпф, соответствующее Оф. Величина Ьф округляется до бли,жайшего целого числа, Сигнал на выходе вычитателя 18 равенпф = пр - Ьпф30 и соответствует фактическому количествупредметов в данной дозе.При подаче управляющего сигнала ключ .19 пропускает сигнал пф в блок памяти 20, где запоминается. Сигнал и (для первой 35 дозы пф) с выхода блока памяти 20 черезусилитель - дешифратор 21 поступает на индикатор 22, Затем по сигналу "Уст."0" происходит обнуление весоизмерительной схемы, после чего включается питатель 1 и 40 цикл набора и запоминания следующих дозпредметов происходит аналогично. После к-того цикла доэирования емкость 2 заполнена и набор партии предметов прекращается, На индикаторе 22 индицируется 45 количество п предметоз в партии, а наиндикаторе 27 - их суммарная масса т При подаче управляющего сигнала на ключи 23 и 28 происходит регистрация количества и массы предметов в данной партии на лен те печатающей машины 25, Одновременнопроисходит обнуление блока памяти 20 и подготовка устройства к определению массы и количества предметов в. следующей паотии.55 Формула изобретенияУстройство для определения количества однотипных предметов в партии, содержащее тарную емкость, связанную с весоиэмерительными датчиками, подклю1783316 Составитель К,БогданРедактор Т.Шагова Техред М.Моргентал Корректор Э,Лончакова акаэ 4506 Тираж Подпис ВНИИПИ Государственного комитета по изобретениям и отк 113035, Москва, Ж, Раушская наб 4/5ытиям при ГКНТ СС роиэводственно-издательский комбинат "Патент", г, Уж ул. Гагарина, 1.01 ченными к вычислительному блоку, выполненному с нуль-органом, задатчиком массы дозы, блоком памяти, первым делителем и первым усилителем-дешифратором; два цифровых индикатора и цифропечатающий . 5 механизм, о т л и ч а ю щ е е с я тем, что, с целью повышения точности, в вычислительный блок введены сумматор, усилитель, первый и второй аналого-цифровые преобразователи, дифференциальный уси литель, второй усилитель-дешифратор, регистрпамяти,. цифроаналоговый преобразователь, задатчик расчетной массы дозы предметов, элемент сравнения, вычитатель, второй делитель и ключ; причем 15 весоиэмерительные датчики подключены через сумматор и усилитель к первому входу дифференциального усилителя и входу первого аналого-цифрового преобразователя; выход которого через первый усилитель-де шифратор подключен к первому цифровому индикатору, вход второго аналого-цифрового преобразователя подключен к выходу дифференциального усилителя, а выход - к первому входу нуль-органа и через регистр памяти и цифроаналоговый преобразователь - к второму входу дифференциального усилителя, а задатчик массы дозы подключен к второму входу нуль-органа, при этом второй цифровой индикатор соединен через второй усилитель-дешифратор с выходом блока памяти, задатчик расчетной массы дозы предметов подключен к первому входу элемента сравнения и через первый делитель - к первому входу вычитателя, второй вход элемента сравнения подключен к выходу второго аналого-цифрового преобразователя, а выход элемента сравнения через второй делитель подключен к второму входу вычитателя, выход которого через ключ подключен к входу блока памяти,
