Пневмостряхиватель деревьев

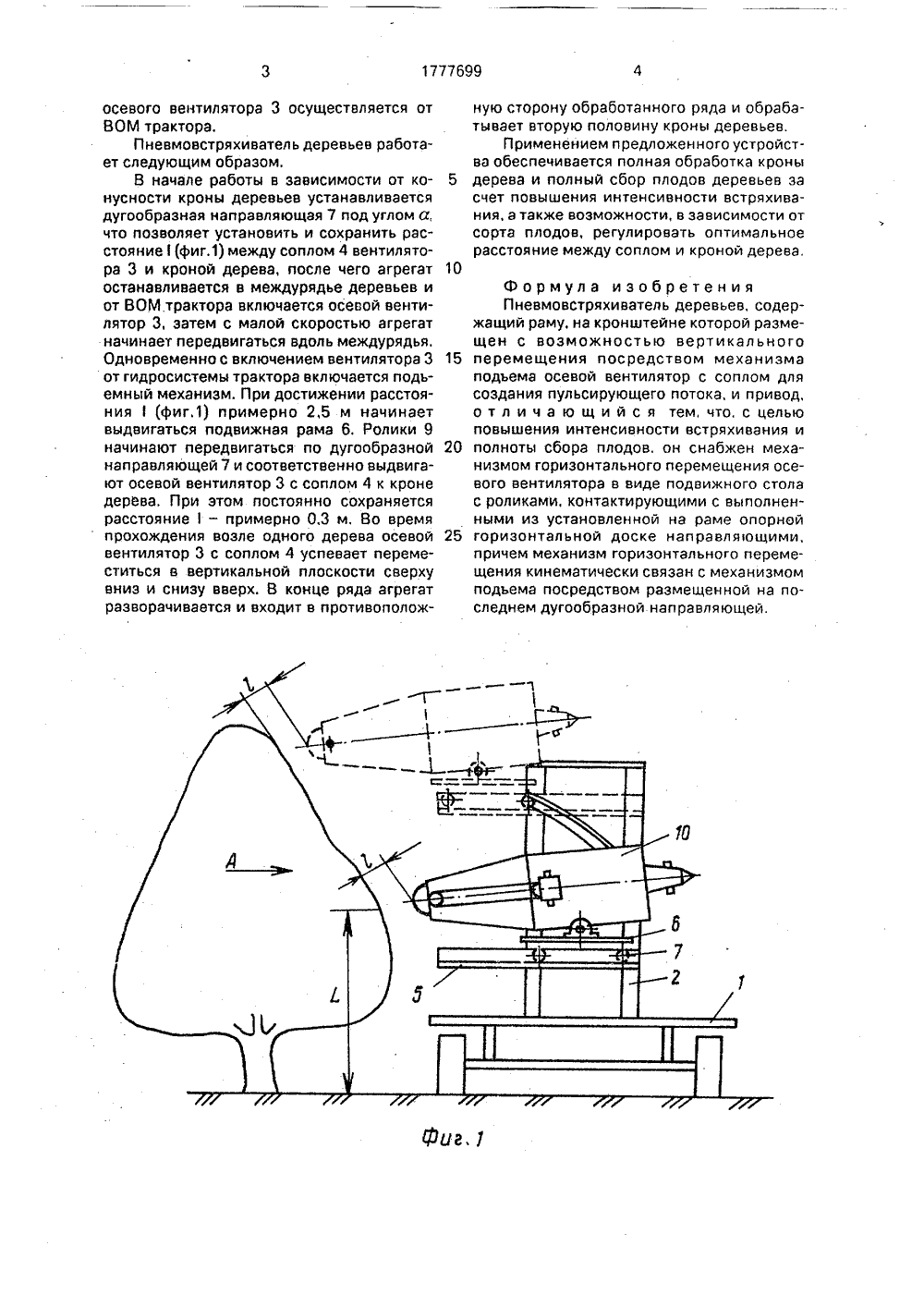

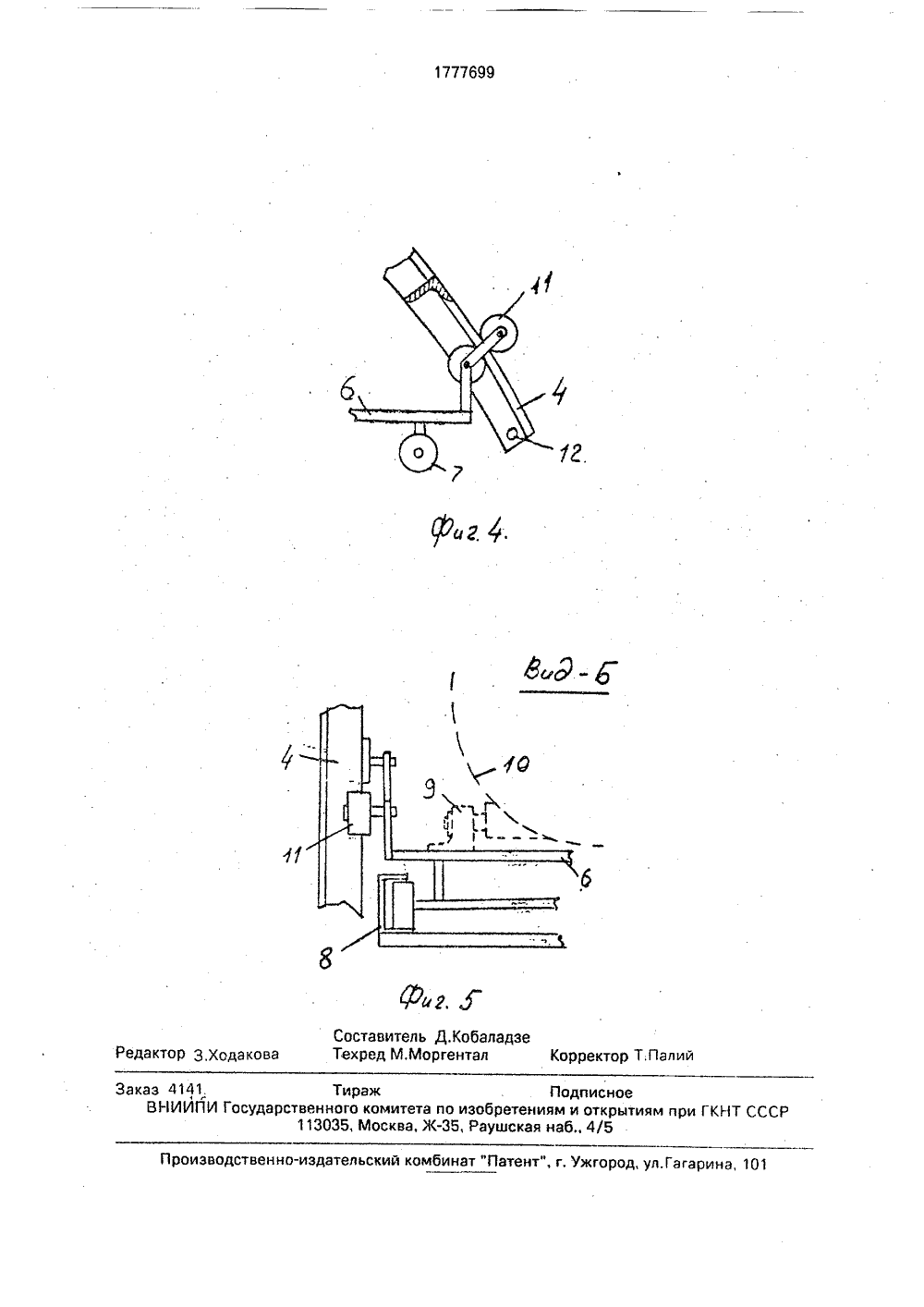

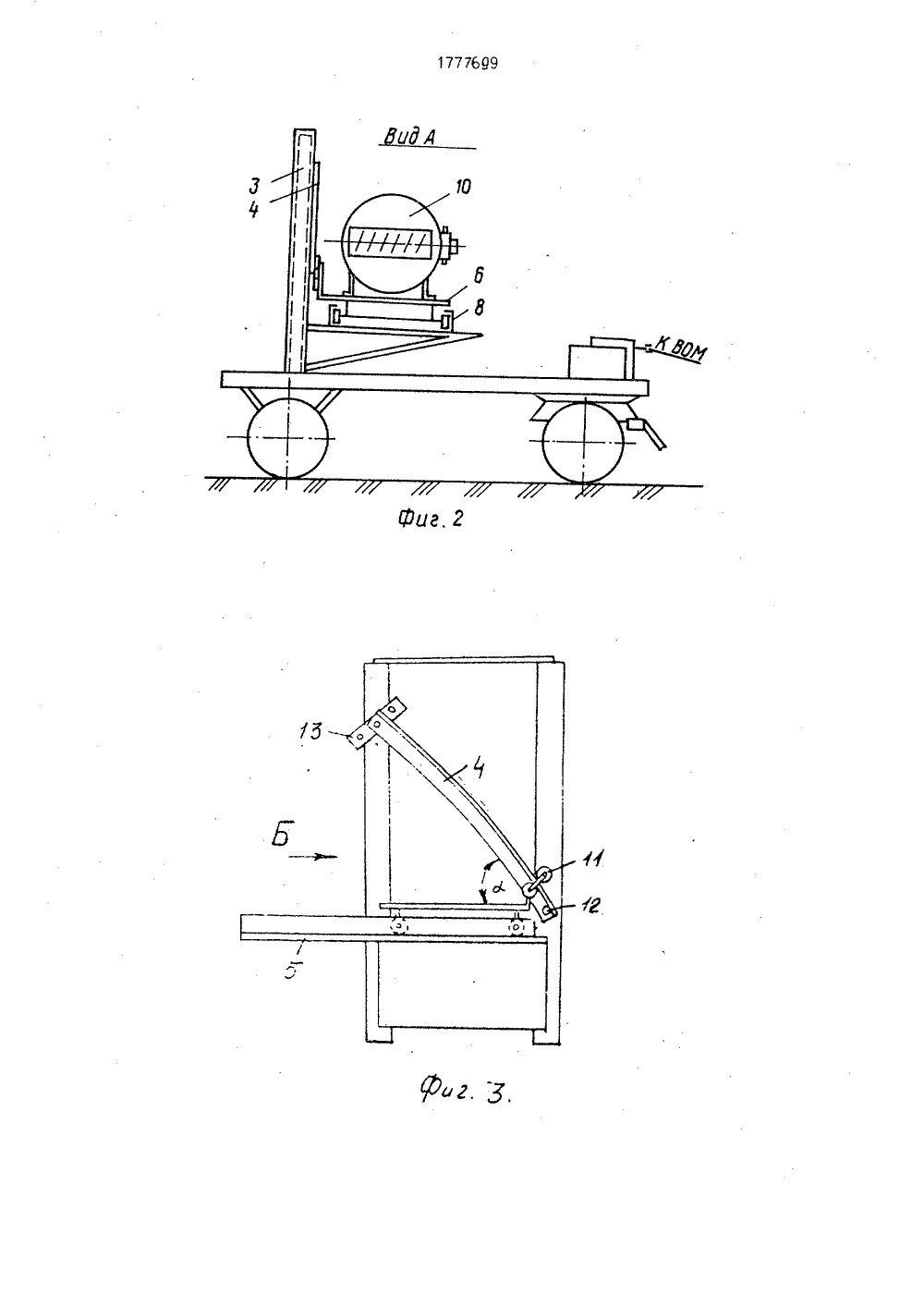

(51)5 А 01 О 46/26 ИСАНИЕ ИЗОБРЕТЕНИ едовательскийлектрификацииАмираджиби ахароблидзе,швили СССР 1982,тности к рующим в содерй размедльного анизма ом 4 для Подъеммы 5, понной на ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬС(54) ПНЕВМОВСТРЯХИВАТЕЛЬ ДЕРЕВЬЕВ Изобретение относится к сельскохозяйственному машиностроению, в час машинам для сбора плодов пульси потоком воздуха.Цель изобретения - повышение интенсивности встряхивания и полноты сбора плодов.На фиг.1 изображен пневмовстряхиватель деревьев, вид спереди; на фиг.2 - вид А на фиг,1; на фиг.З - подъемный механизм осевого вентилятора с дугообразной направляющей и механизм горизонтального перемещения; на фиг.4 -схема кинематической связи подвижного стола с дугообразной направляющей; нэ фиг.5вид Б на фиг.З,Пневмовстряхиватель деревье жит раму 1. на кронштейне 2 котсро щен с возможностью вертик перемещения посредством ме подъема осевой вентилятор 3 с сопл создания пульсирующего потока. ный механизм из неподвижной ра движной рамы 6 с жестко закрепл(57) Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для сбора плодов пульсирующим воздушным потоком. Цель изобретения - повышение интенсивности встряхивания и полноты сбора плодов. Сущность изобретения заключается в том, что вентилятор с соплом установлен через кронштейн на перемещающемся в горизонтальном направлении столе. который кинематически связан с доской подъемного механизма и направляющей дугой, установленной на подвижной раме подъемного механизма. 5 ил. ней дугообразной направляющей 7, Механизм подъема кинематически связан с механизмом горизонтального перемещения 8, выполненным в виде подвижного стола с роликами 9 посредством дугообразной направляющей 7, Подвижный стол 8 снабжен роликами 10, которые перемещаются в направляющих 11. Вышеуказанный узел обеспечивает сохранение постоянного расстояния между соплом 4 и кроной дерева. Дугообразная направляющая 7 имеет шарнир 12 для регулирования угла а(фиг.З) между подвижным столом 8 и дугообразной направляющей 7, что дает возможность в зависимости от конусообразности кроны устанавливать оптимальное расстояние между соплом 4 и кроной. Дугообразная направляющая 7 к подвижной раме 6 в верхней точке крепится посредством планки 13 с отверстиями для болта с гайкой для фиксации дугообразной направляющей 7.Привод механизма подъема осуществляется от гидросистемы трактора, а приводосевого вентилятора 3 осуществляется от ВОМ трактора,Пневмовстряхиватель деревьев работает следующим образом.В начале работы в зависимости от конусности кроны деревьев устанавливается дугообразная направляющая 7 под углом а., что позволяет установить и сохранить расстояние(фиг,1) между соплом 4 вентилятора 3 и кроной дерева, после чего агрегат останавливается в междурядье деревьев и от ВОМ трактора включается осевой вентилятор 3, затем с малой скоростью агрегат начинает передвигаться вдоль междурядья, Одновременно с включением вентилятора 3 от гидросистемы трактора включается подьемный механизм. При достижении расстояния(фиг,1) примерно 2,5 м начинает выдвигаться подвижная рама 6. Ролики 9 начинают передвигаться по дугообразной направляющей 7 и соответственно выдвигают осевой вентилятор 3 с соплом 4 к кроне дерева. При этом постоянно сохраняется расстояние- примерно 0,3 м, Во время прохождения возле одного дерева осевой вентилятор 3 с соплом 4 успевает переместиться в вертикальной плоскости сверху вниз и снизу вверх. В конце ряда агрегат разворачивается и входит в противоположную сторону обработанного ряда и обрабатывает вторую половину кроны деревьев.Применением предложенного устройства обеспечивается полная обработка кроны 5 дерева и полный сбор плодов деревьев засчет повышения интенсивности встряхивания, а также возможности, в зависимости от сорта плодов, регулировать оптимальное расстояние между соплом и кроной дерева, 10Формула изобретения Пневмовстряхиватель деревьев, содержащий раму, на кронштейне которой размещен с возможностью вертикального 15 перемещения посредством механизмаподъема осевой вентилятор с соплом для создания пульсирующего потока. и привод, о т л и ч а ю щ и й с я тем, что, с целью повышения интенсивности встряхивания и 20 полноты сбора плодов, он снабжен механизмом горизонтального перемещения осевого вентилятора в виде подвижного стола с роликами, контактирующими с выполненными из установленной на раме опорной 25 горизонтальной доске направляющими,причем механизм горизонтального перемещения кинематически связан с механизмом подъема посредством размещенной на последнем дугообразной направляющей.1777699 аг,3 Составитель Д.Коба Техред М.Моргентал зе Корректор Т,Палии едактор З,Ходаков каз 4141. Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарин
