Система электропитания и управления гистерезисными электродвигателями

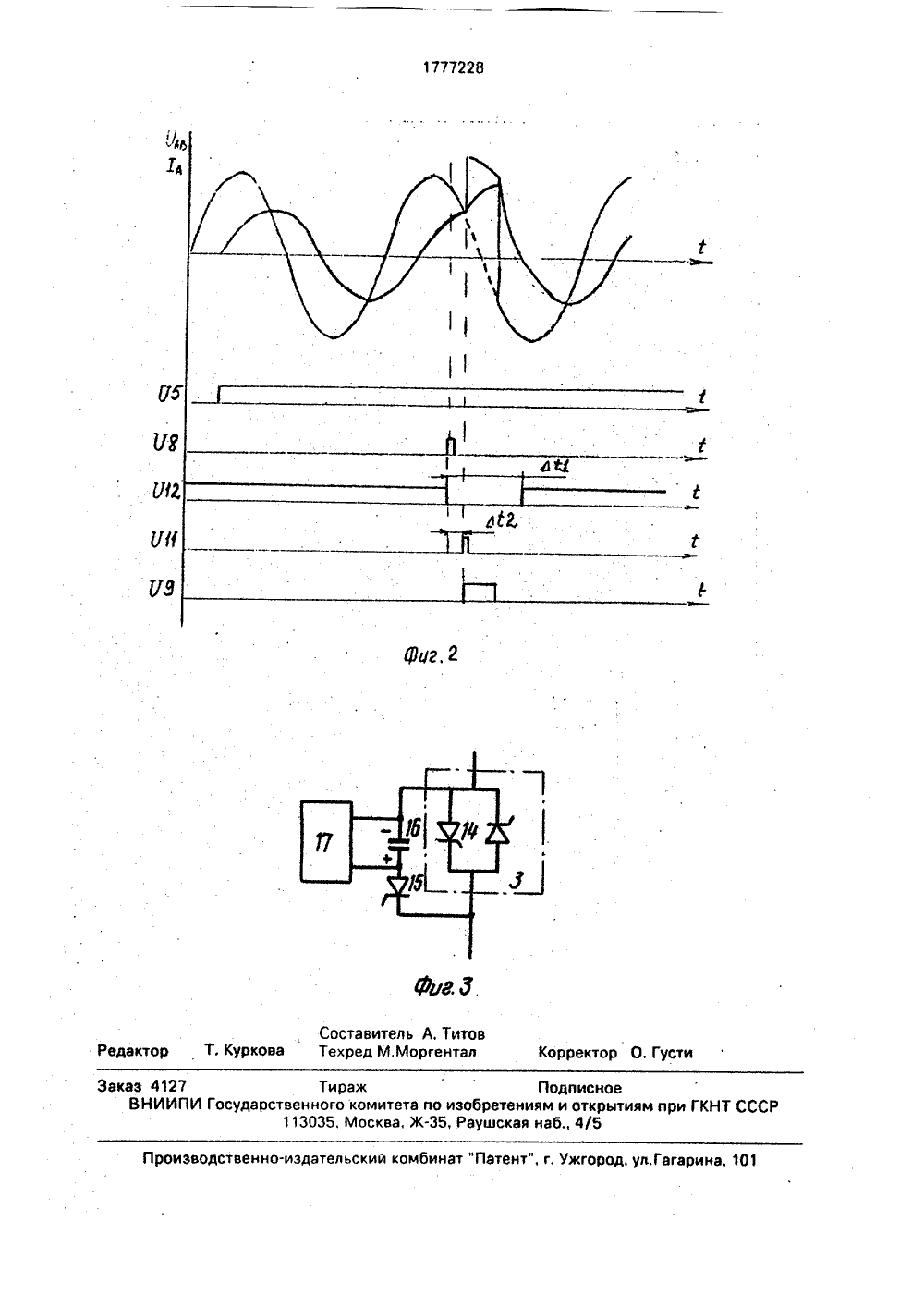

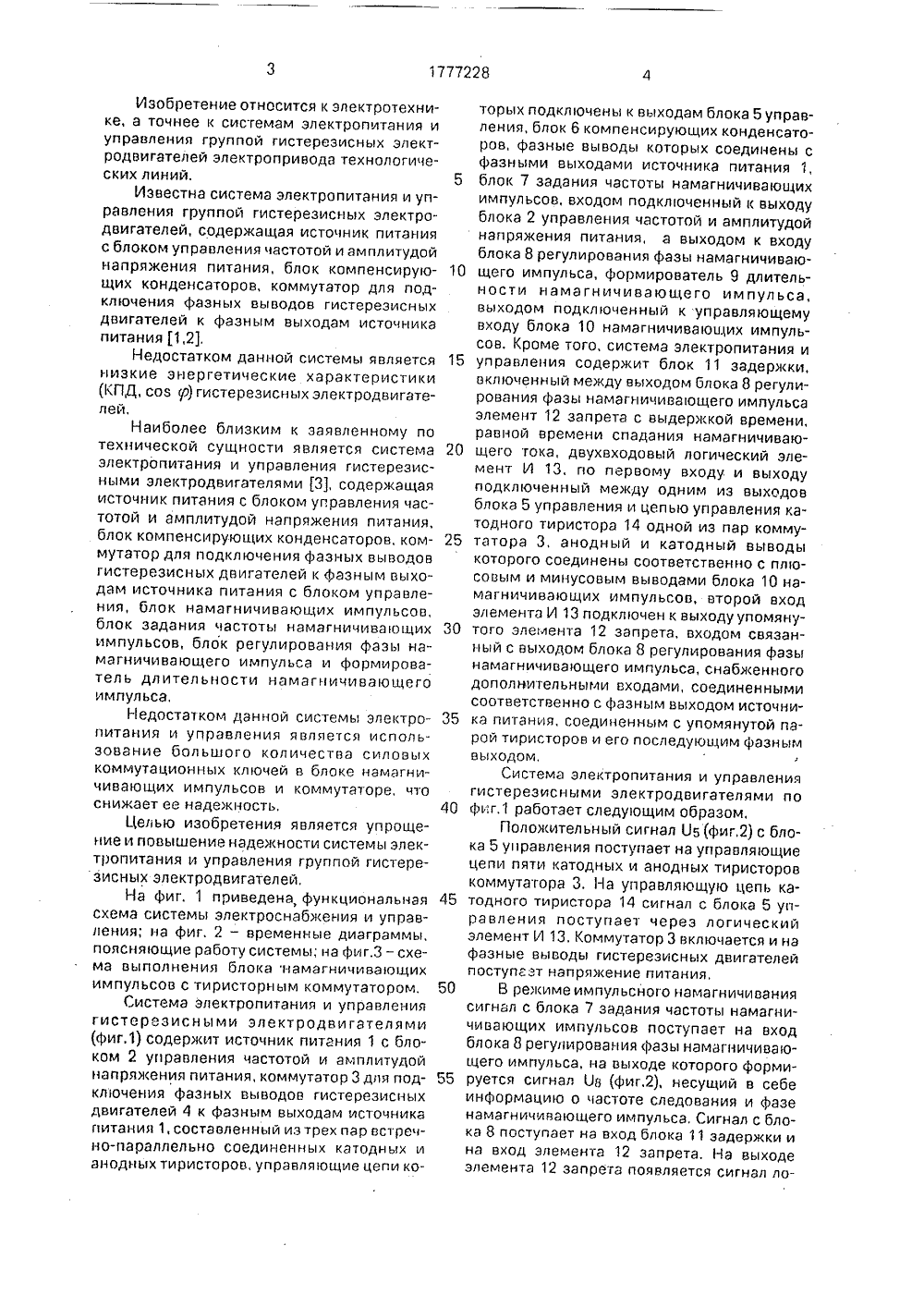

(53)5 Н 02 Р 7/74 ИЕ ИЗОБРЕТЕНСВИДЕТЕЛЬСТВУ ОПИ ВТОРСК(57) Использование: в электроприводах технологических линий. Сущность: в систему электропитания и управления гистерезисными электродвигателями введены блок 11 задержки, включенный между блоком 8 регулирования фазы намагничивающего импульса и формирователем 9 длительности указанного импульса, Между блоком 8 и одним из входов логического элемента И 13 включен элемент 12 запрета с выдержкой времени, равной времени спадания намаг-ничивающего тока, Второй вход элемента И 13 соединен с выходом блока 5 управления и цепью управления катодного тиристора 14 коммутатора 3, обеспечивающего подключение гистерезисных двигателей к источнику 1 питания через компенсирующие конденсаторы 6. 3 ил. ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР(71) Московский энергетический институт иВсесоюзный электротехнический институтим, В.И.Ленина(54) СИСТЕМА ЭЛЕКТРОПИТАНИЯ И УПРАВЛЕНИЯ ГИСТЕРЕ 3 ИСН Ы МИ ЭЛ ЕКТРОДВИГАТЕЛЯМИ 1777228 А 15 10 15 20 25 30 35 40 45 50 55 Изобретение относится к электротехнике, а точнее к системам электропитания и управления группой гистерезисных электродвигателей электропривода технологических линий,Известна система электропитания и управления группой гистерезисных электродвигателей, содержащая источник питания с блоком управления частотой и амплитудой напряжения питания, блок компенсирующих конденсаторов, коммутатор для поцключения фазных выводов гистерезисных двигателей к фазным выходам источника питания 1,2),Недостатком данной системы является низкие энергетические характеристики (КПД, сов р) гистерезисных электродвигателей.Наиболее близким к заявленному по технической сущности является система электропитания и управления гистерезисными электродвигателями 3), содержащая источник питания с блоком управления частотой и амплитудой напряжения питания, блок компенсирующих конденсаторов, коммутатор для подключения фазных выводов гистерезиснь 1 х двигателей к фазным выходам источника питания с блоком управления, блок намагничивающих импульсов, блок задания частоты намагничивающих импульсов, блок регулирования фазы намагничивающего импульса и формирователь длительности намагничивающего импульса,Недостатком данной системы электропитания и управления является использование большого количества силовых коммутационных ключей в блоке намагничивающих импульсов и коммутаторе, что снижает ее надежность,Целью изобретения является упрощение и повышение надежности системы электропитания и управления группой гистерезисных электродвигателей,На фиг. 1 приведена, функциональная схема системы электроснабжения и управления; на фиг. 2 - временные диаграммы, поясняющие работу системы; на фиг.З - схема выполнения блока намагничивающих импульсов с тиристорным коммутатором,Система электропитания и управления гистерезисными электродвигателями (фиг,1) содеркит источник питания 1 с блоком 2 управления частотой и амплитудой напряжения питания, коммутатор 3 для подключения фазных выводов гистерезисных двигателей 4 к фазным выходам источника питания 1, составленный из трех пар встречно-параллельно соединенных катодных и анодных тиристоров, управляющие цепи которых подключены к выходам блока 5 управления, блок 6 компенсирующих конденсаторов, фазные выводы которых соединены с фазными выходами источника питания блок 7 задания частоты намагничивающих импульсов, входом подключенный к выходу блока 2 управления частотой и амплитудой напряжения питания, а выходом к входу блока 8 регулирования фазы намагничиваю- щего импульса, формирователь 9 длительности намагничивающего импульса, выходом подключенный к управляющему входу блока 10 намагничивающих импульсов. Кроме того, система электропитания и управления содеркит блок 11 задержки, включенный между выходом блока 8 регулирования фазы намагничивающего импульса элемент 12 запрета с выдержкой времени, равной времени спадания намагничиваю- щего тока, двухвходовый логический элемент И 13, по первому входу и выходу подключенный между одним из выходов блока 5 управления и цепью управления катодного тиристора 14 одной из пар коммутатора 3, анодный и катодный выводы которого соединены соответственно с плюсовым и минусовым выводами блока 10 намагничивающих импульсов, второй вход элемента И 13 подключен к выходу упомянутого элемента 12 запрета, входом связанный с выходом блока 8 регулирования фазы намагничивающего импульса, снабженного дополнительными входами, соединенными соответственно с фазным выходом источника питания, соединенным с упомянутой парой тиристоров и его последующим фазным выходом,Система электропитания и управления гистерезисными электродвигателями по фиг.1 работает следующим образом.Положительный сигнал О 5 (фиг,2) с блока 5 уравления поступает на управляющие цепи пяти катодных и анодных тиристоров коммутатора 3. На управляющую цепь катодного тиристора 14 сигнал с блока 5 управления поступает через логический элемент И 13, Коммутатор 3 включается и на фазные выводы гистерезисных двигателей поступает напряжение питания,В рекиме импульсного намагничивания сигнал с блока 7 задания частоты намагничивающих импульсов поступает на вход блока 8 регулирования фазы намагничиваю- щего импульса, на выходе которого формируется сигнал Ов (фиг,2), несущий в себе информацию о частоте следования и фазе намагничивающего импульса, Сигнал с блока 8 поступает на вход блока 11 задержки и на вход элемента 12 запрета, На выходе элемента 12 запрета появляется сигнал ло 1777228гического "0" длительностью Л 1 ь который через логический элемент И 13 поступает на цепь управления катодного тиристора 14, С тиристора 14 на время Лс снимается сигнал управления. 5На выходе блока 11 задержки появляется сигнал О логической "1" с задерякой Ь 12 относительно входного сигнала, который поступает на вход формирователя 9 длительности намагничивающего импульса. 10 Задержка 612 необходима для восстановления запирающих свойств тиристора 14, Величина ее определяется частотными свойствами тиристора. Блок 10 намагничивающих импульсов в соответствии с сигна лом Оа (фиг.2) с формирователя 9 длительности намагничивающего импульса формирует намагничивающий импульс (Оде, 1 А фиг.2). Длительность сигнала запрета ЬГ 1, формируемая элементом 12, оп ределяется временем нарастания и спадания импульсного тока, Блок 10 намагничивающих импульсов может быть выполнен следующим образом. последовательно соединенные импульсный тиристор 15 и им пульсный конденсатор 16 подключены параллельно катодному тиристору 14 коммутатора 3. Конденсатор 16 подключен также к зарядному блоку 17, Лри поступлении сигнала Оэ с формирователя 9 длитель ности намагничивающего импульса тиристор 15 включается, обеспечивая разряд импульсного конденсатора 16 на фаэнце выводы гистерезисных двигателей.35Формула изобретенияСистема электропитания и управления гистерезисными электродвигателями, содержащая источник питания с блоком управления частотой и амплитудой напря жения питания, коммутатор для подключения фазных выводов гистерезисных двигателей к фазным выходам источника питания, составленный их трех пар встречно-параллельно соединенных катодных и анодных тиристоров, управляющие цепи которых подключены к выходам блока управления, блок компенсирующих конденсаторов. фазные выводы которого соединены с фазными выходами источника питания, блок задания частоты намагничивающих импульсов, входом подключенный к выходу блока управления частотой и амплитудой напряжения питания, а выходом - к входу блока регулирования фазы намагничивающего импульса, формирователь длительности намагничивающего импульса, выходом подключенный к управляющему входу блока намагничивающих импульсов, о т л и ч а ющ а я с я тем, что, с целью упрощения и повышения надежности, введены блок задержки, включенный между выходом блока регулирования фазы намагничивающего импульса и входом формирователя длительности намагничивающего импульса. элемент запрета с выдерккой времени, равной времени спадания намагничивающего тока, двухвходовый логический элемент И, первым входом и выходом подключенный между одним из выходов блока управления и цепью управления катодного тиристора одной из пар коммутатора, анодный и катодный выводы которого соединены соответственно с плюсовым и минусовым выводами блока намагничивающих импульсов, второй вход элемента И подключен к выходу элемента запрета, входом связанного с выходом блока регулирования фазы намагничивающего импульса, снабженного дополнительными входами, соединенными соответственно с фазным выходом источника питания, соединенным с парой тиристоров. и его последующим фазным выходом,1777228 Составитель А. ТитовКуркова Техред М,Моргентал Корректо Густи Реда кто Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 каз 4127 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5
