Роторный сепаратор

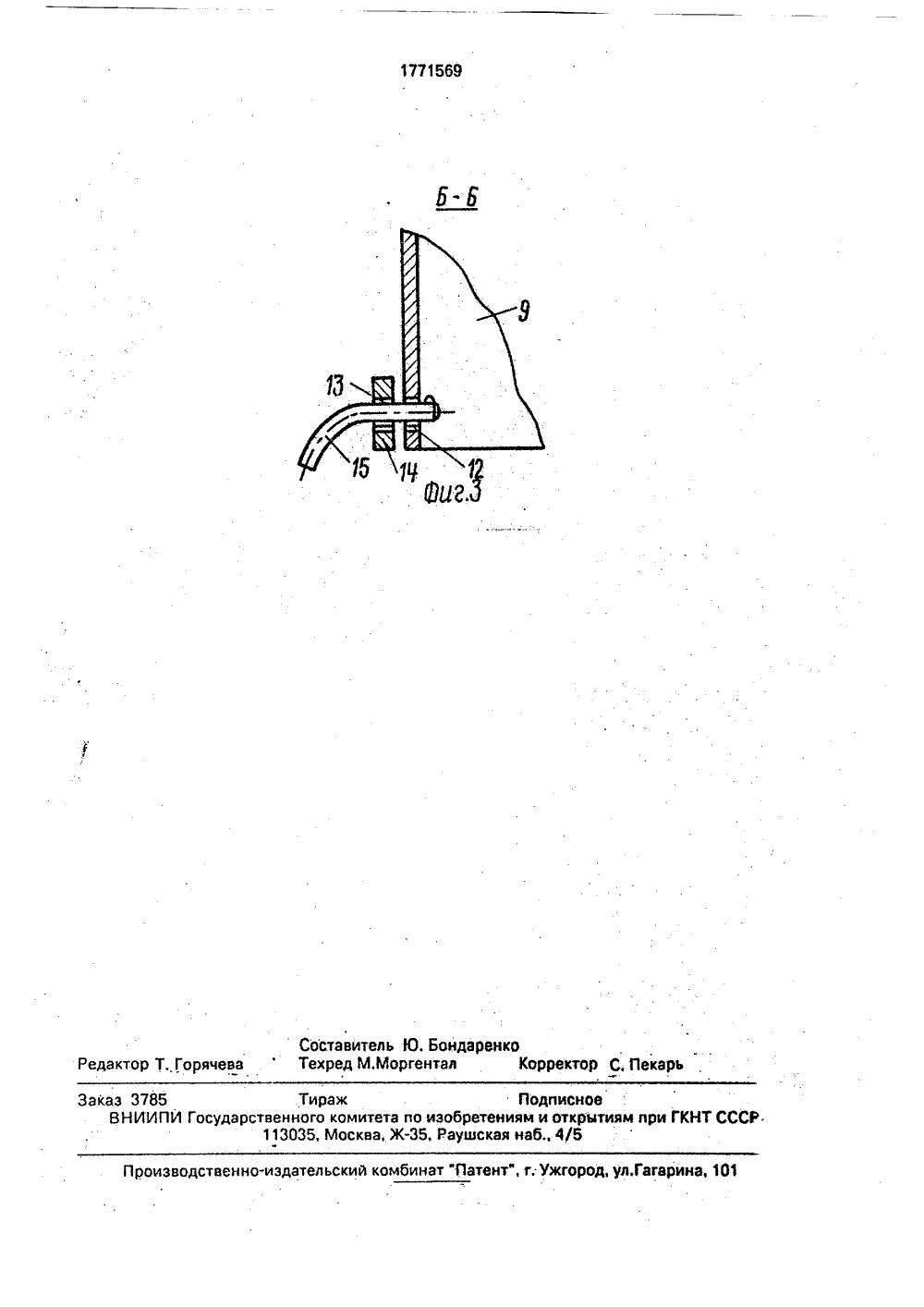

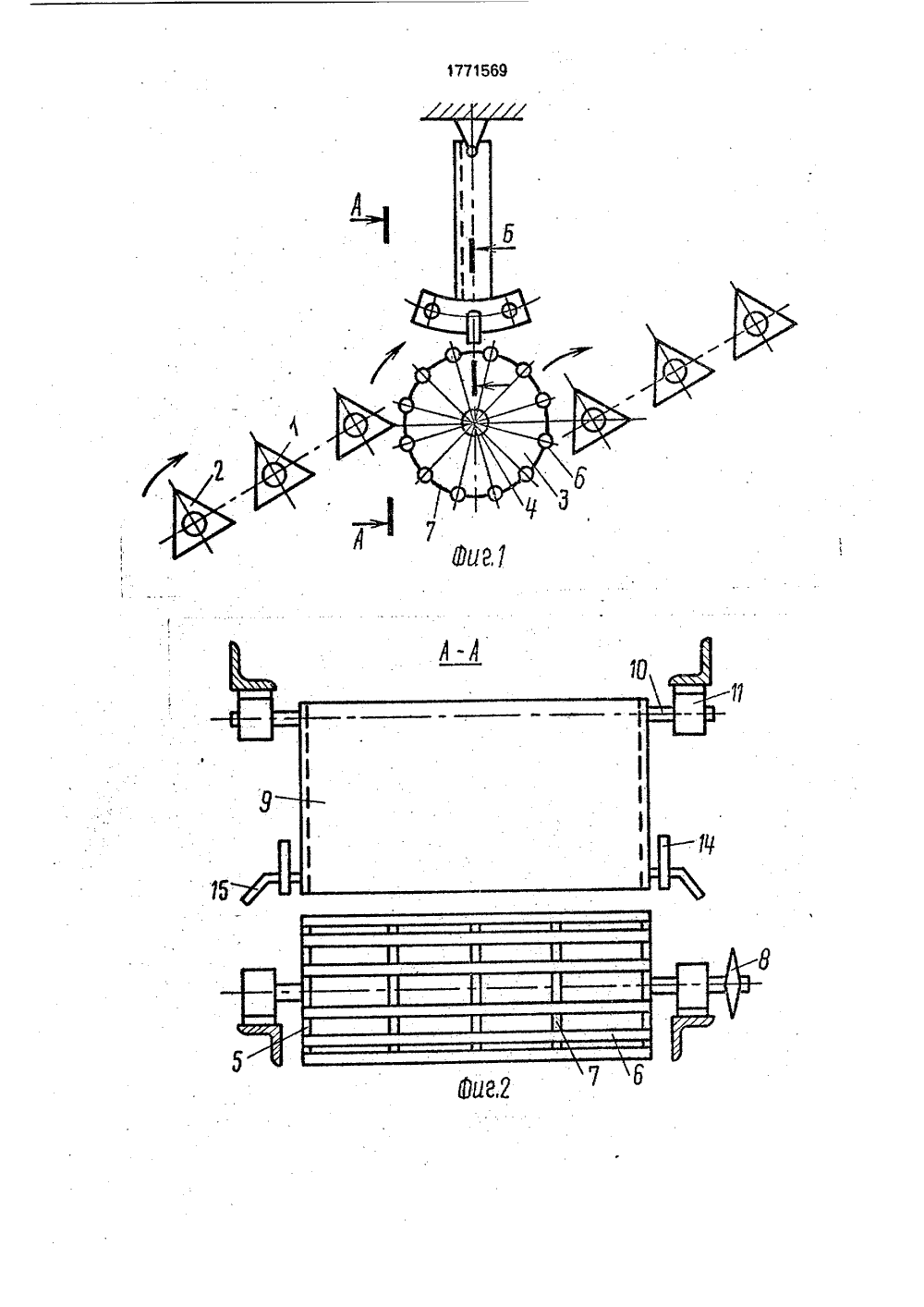

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК яи А 01 0 33 ПИСАНИЕ РЕТЕНИ ЕЛЬСТВУ ОРСКОМУ СВ ГОСУДАРСТВЕННЬЗЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫПРИ ГКНТ СССР(71) Научно-производственное объединениепо эфиромасличным культурам и маслам(56) Авторское свидетельство СССРЬВ 1694075, кл. А 01 О 33/08. 1989.(57) Изобретение относится к сельскохозяйственному машиностроению, к машинамдля сепарации почвенно-корневого вороха.Цель изобретения - повышение качества сепарации вороха. Каждый сепарирующий барабан снабжен регулируемым экраном ввиде щита. Верхняя часть экрана установлена йа шарнирах, а нижняя часть снабженафйкмторбм для установки экрана с различными углами к движению обрабатываемого Изобретение относится к сельскохозяйственному машиностроению, в частности к сепарирующим устройствам почвенно-корневого вороха роторного типа.Целью изобретения является повышение качества сепарации вороха.На фиг. 1 изображен роторный сепаратор, вид сбоку; на фиг. 2- разрез А-А на фиг.1; на фиг. 3 - разрез Б-Б на фиг, 1.Роторный сепаратор состоит из валов 1 с,транспортирующе-сепарирующими элементами 2, объединенных в несколько секций, Между секциями установлены(Щ) (Ц) с вороха. При работе устройства почвенный ворох сепарируется при движении на каждой секции и при этом увеличивает скорость своего движения. Между секциями установлены медленно вращающиеся барабаны, на которые с большой скоростью поступает почвенно-корневой ворох. При этом часть почвенных комков ударяется о барабан, разрушается и просыпается внутрь барабана, другая часть почвенных комков за счет большой скорости ударяется об экран, минуя барабан, где так же разрушается и поступает в зависимости от угла установки экрана или на бь 1 стро вращающийся вал предыдущей секции, или на относительно медленно вращающийся вал последующей секции. В первом случае почвы подвергают- ф ся повторному удару последним валом секии, Угол установки экранов выбирают в зависимости от качества почвенных комков.1 з.п,ф лы,З ил. арирующие барабаны 3. На валу 4 сепарующего барабана закреплены боковины 5 с прутками 6 на их периферийной части. Прутки 6 связаны между собой прутками 7.8 ады 1 с травспортирующе-сепарирующими элементами 2 и сепарирующие барабаны 3 снабжены приводом 8.для их вращения, Привод обеспечивает нарастание частоты вращения в каждой секции в направлении подачи сепарирующего вороха, а на сепарирующих барабанах - снижение частоты вращения по сравнению с частотой вращения последнего вава предыдущей секции, Надсепарирующими барабанами установленыэкраны 9, обращенные рабочими поверхно. стями навстречу направлению подачи материала. В верхней части экран установленшарнирно при помощи осей 10 и втулок 11, 5В нижней части на боковых поверхностяхэкран имеет отверстия 12 для его фиксации.Устройство для фиксации экрана под разными углами поворота выполнено в виде пластин 13 с отверстиями 14, расположенных с 10боков экрана, и штырей 15.Роторный сепаратор работает следующим образом.Ворох подается. на первый вал 1 странспортирующе-сепарирующими элементами 152 первой секции. При движении вороха повалам комья почвы частично разрушаются,а толщина слоя вороха за счет увеличениячастоты вращения последующих валов иудаления почвы уменьшается. При этом скорость перемещения .вороха увеличивается.Последний вал первой .секции с большойскоростью бросает ворох на медленно вращающийся сепарирующий барабан 3. Частькомьев ударяется в экран 9 на разной высоте. При трудноразрушаемых комьях почвыэкран устанавливается с наклоном назад(навстречу направлению подачи материала). В этом случае комья почвы, ударяясь обэкран, отражаются. от него и попадают на 30последний вал 1 с транспортирующе-сепарирующими элементами 2 первой секцииили на задню 1 о часть барабана 3,В первом случае недостаточно разру ленные комья подвергаются повторному удару последним валом 1 с транспортирующе-сег 1 арирующими элементами 2 первой секции и соответственно повторному удару40 об экран 9 с большей вероятностью разрушения, чем при одноразовом ударе.Во втором случае комья почвы, непосредственно попавшие на заднюю часть барабана 3, перемещаются по его рабочей поверхности к первому валу 1 с рабочими элементами 2 второй секции. При этом комья меняют свое положение в зависимости от того, находятся ли они йа восходящей части барабана или на нисходящей, В один из моментов при совмещении меньшей стороны с ячейкой барабана комья проваливаются внутрь барабана. Аналогично комья выпадают из барабана на поверхности почвы.При легкоразрушаемых комьях почвы экран устанавливается с наклоном вперед (по направлению подачи материала); В этом случае комья, ударяясь об экран, разрушаются и, отражаясь от него, сразу попадают, на первый вал 1 с транспортирующе-сепарирующими элементами 2 второй секции. Таким образом, рабочая поверхность барабана 3 меньше загружается почвенной частью вороха, что позволяет увеличить нагрузку на роторный сепаратор. На последующих секциях сепарация вороха происходит аналогично.Формула изобретения 1. Роторный сепаратор по авт.св. М 1694075, о т л и ч а ю щ и й с я тем. что, с целью повышения качества сепарации вороха, над барабанами установлены экраны, обращенные рабочей. поверхностью навстречу направлению подачи материале.2. Сепаратор по и. 1, о т л и ч,а ю щ и йс я тем, что экраны установлены шарнирно и имеют устройство для их Фиксации под разными углами поворотаи ГКНТ СССР одственн аэ 3785ВНИИП Тираж ПодписноеГосударственного комитета по изобретениям и открытиям 113035, Москва, Ж, Раушская наб., 4/5 ательский комбинат "Патент", г; Ужгород, ул,Гагарина, 101
