Способ восстановления цветоразностного сигнала при декодировании в системе секам и устройство для его осуществления

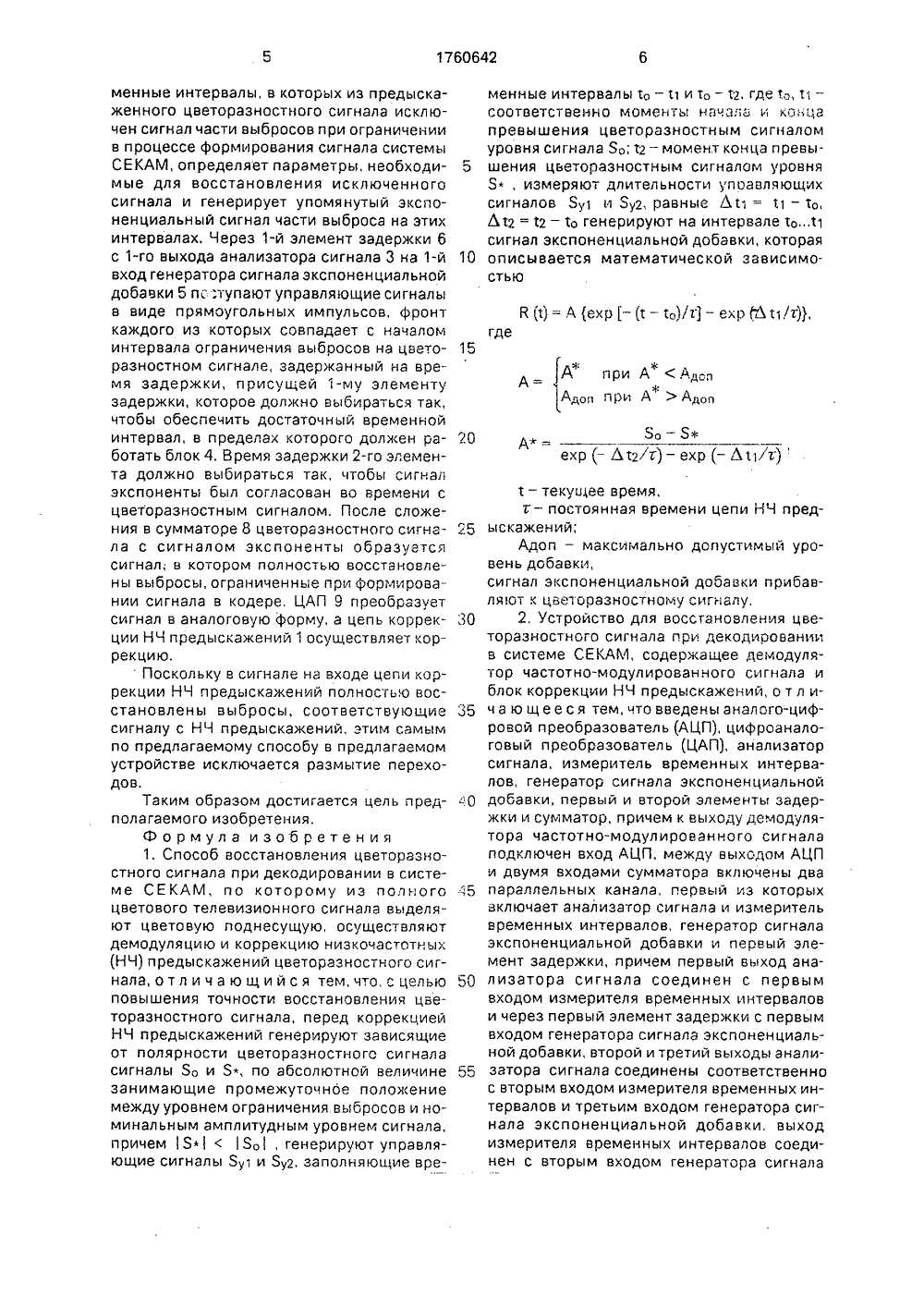

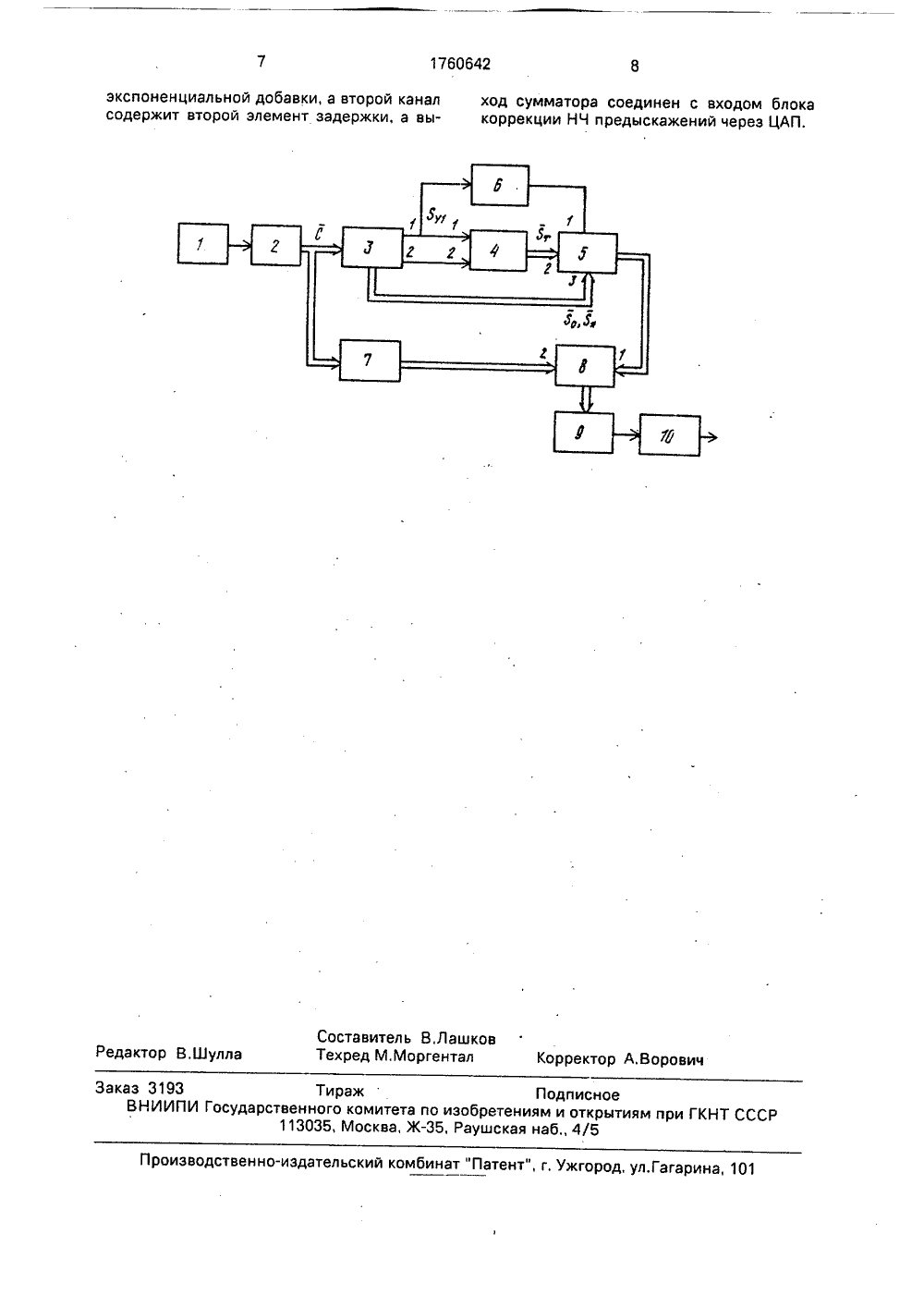

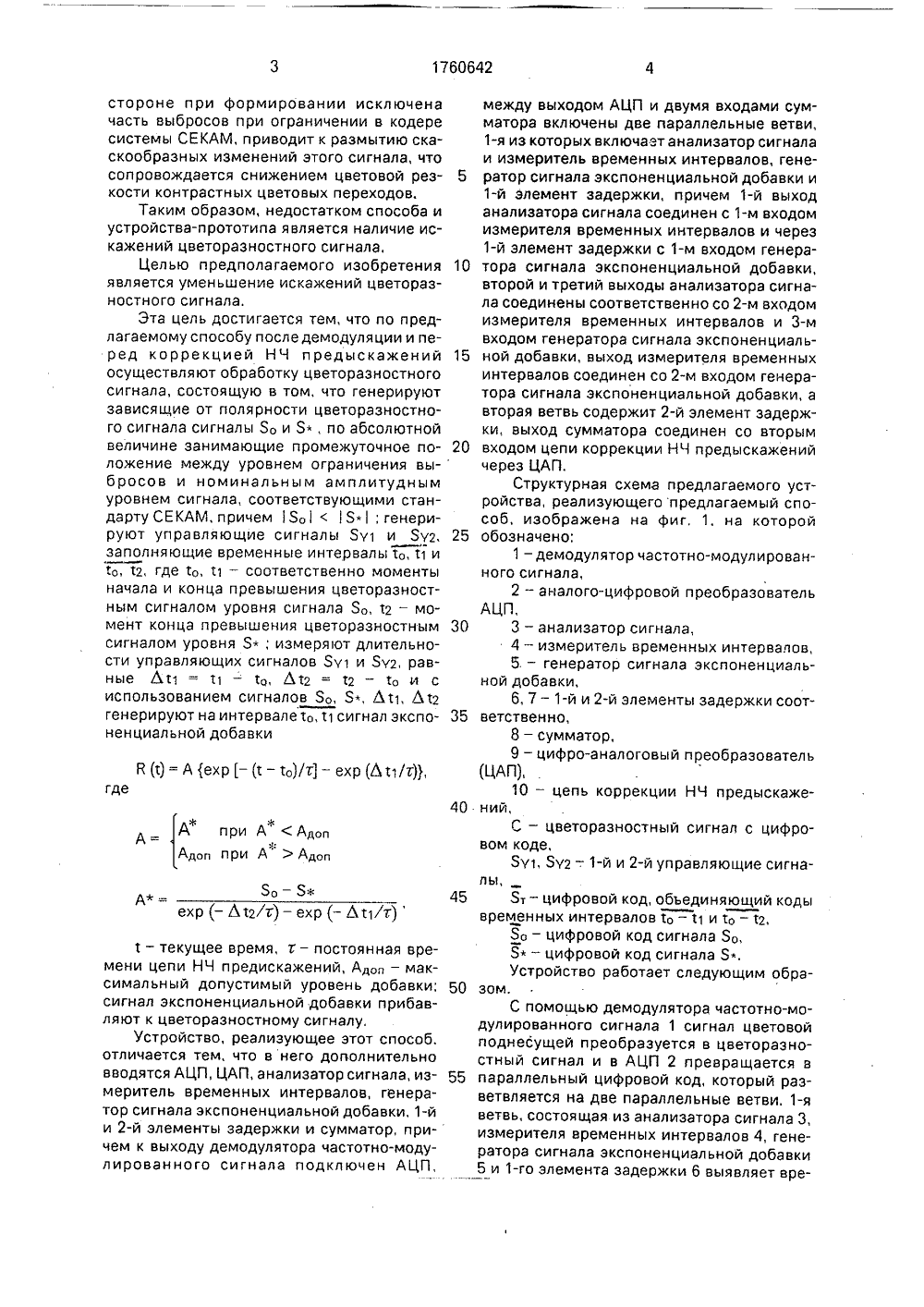

(51)5 Н 04 й 9/66 ГОСУДАР СТВ Е ННЫ Й КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ оь С) с 3 ъ Оееей(71) Одесский электротехнический институтсвязи им, А,С,Попова и Одесский филиалВсесоюзного научно-исследовательскогоинститута телевидения(54), СПОСОБ ВОССТАНОВЛЕНИЯ ЦВЕТОРАЗНОСТНОГО СИГНАЛА ПРИ ДЕКОДИРОВАНИИ В СИСТЕМЕ СЕКАМ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Способ восстановления цветоразностного сигнала при декодировании в системе СЕКАМ и устройство для его осуществлеПредлагаемый способ восстановления цветоразностного сигнала относится к телевизионной технике, а именно, к декодерам системы СЕКАМ, и может использоваться в профессионыльных декодерах, в видеоконтрольных устройствах, входящих в аппаратуру телецентров, в измерительной и приемной телевизионной аппаратуре.Известен способ восстановления цветоразностного сигнала в системе СЕКАМ (Новаковский С.В. Стандартные системы цветного телевидения, - М,: Связь, 1976. - с. 75, рис. 2,1,25), принимаемый за прототип, в соответствии с которым из полного цветного телевизионного сигнала выделяют(19) (11) еС ния, предназначены для использования в телевизионной технике. Сущность изобретения заключается в выделении из полного цветового телевизионного сигнала цветовой поднесущей, осуществляют демодуляцию и коррекцию низкочастотных предыскажений цветоразностного сигнала, генерируют зависящие от полярности цветоразностного сигнала сигналы Я; и Я, генерируют управляющие сигналы Яу 1 и Яу 2, измеряют длительность управляющих сигналов Яу 1 и Яу 2 и генерируют зависимостью й(т) = А(ехр-(т - то) /7) - ехр (Л (1 г. Устройство содержит 1 демодулятор 1, 1 аналогоцифровой преобразователь (АЦП) 2, 1 анализатор сигнала 3, 2 линии задержки б, 7, 1 измеритель временных интервалов 4, 1 генератор сигнала добавки 5, 1 сумматор 8, 1 цифро-аналоговый преобразователь 9, 1 блок коррекции НЧ предыскажений 10, 1-2- 3-4-5-8-9-1 О, 3-6-5, 2-7-8, 1 ил. цветовую поднесущую, осуществляют демодуляцию и коррекцию НЧ предискажений цветоразностного сигнала.Этот способ реализуется в известном устройстве (там же), принимаемом за прототип, содержащем последовательно включенные демодулятор частотно-модулированного сигнала и цепь коррекции НЧ предыскажений.Этот способ и реализующее его устройство позволяют восстановить цветоразностный сигнал из цветовой поднесущей в соответствии со стандартом СЕКАМ, но коррекция НЧ предыскажений цветоразностного сигнала, в котором на передающей1760642 30 35 где 40 ний,А Г 1 Ри А (АдопАдоп при А Адоп 45 50 зом стороне при формировании исключена часть выбросов при ограничении в кодере системы СЕКАМ, приводит к размытию скаскообразных изменений этого сигнала, что сопровождается снижением цветовой резкости контрастных цветовых переходов.Таким образом, недостатком способа и устройства-прототипа является наличие искажений цветоразностного сигнала,Целью предполагаемого изобретения является уменьшение искажений цветоразностного сигнала.Эта цель достигается тем, что по предлагаемому способу последемодуляции и перед коррекцией НЧ предыскажений осуществляют обработку цветоразностного сигнала, состоящую в том, что генерируют зависящие от полярности цветоразностного сигнала сигналы Яо и Я, по абсолютной величине занимающие промежуточное положение между уровнем ограничения выбросов и номинальным амплитудным уровнем сигнала, соответствующими стандарту СЕКАМ, причемЯ,Я ; генерируют управляющие сигналы Яу 1 и ЯУ 2, ЗаПОЛНЯЮЩИЕ ВРЕМЕННЫЕ ИНтЕРВаЛЫ то, т 1 И 1 о, т 2, ГдЕ 1 о, 11 - СООтВЕтСтВЕННО МОМЕНТЫ начала и конца превышения цветоразностным сигналом уровня сигнала Яо, т 2 - момент конца превышения цветоразностным сигналом уровня Я; измеряют длительности управляющих сигналов Ял и Яу 2, рав- НЫЕ ЛС 1 = т 1 - то, Ь 2 = 12 - то И С ИСПОЛЬЗОВаНИЕМ СИГНаЛОВ Яо, Я, Ь 1, Ь 2 ГЕНЕРИРУЮТ На ИНтЕРВаЛЕ то,11 СИГНаЛ ЭКСПО- ненциальной добавки Я (с) = А (ехр - (с - ьо) /т) - ехр (Ь 1 Й,ехр ( - ли 2Iт) - ехр ( - ь Ыт) т - текущее время, г - постоянная времени цепи НЧ предискажений, Ад,п - максимальный допустимый уровень добавки; сигнал экспоненциальной добавки прибавляют к цветоразностному сигналу,Устройство, реализующее этот способ, отличается тем, что в него дополнительно вводятся АЦП, ЦАП, анализатор сигнала, измеритель временных интервалов, генератор сигнала экспоненциальной добавки, 1-й и 2-й элементы задержки и сумматор, причем к выходу демодулятора частотно-модулированного сигнала подключен АЦП,5 10 15 20 25 между выходом АЦП и двумя входами сумматора включены две параллельные ветви, 1-я из которых включает анализатор сигнала и измеритель временных интервалов, генератор сигнала экспоненциальной добавки и 1-й элемент задержки, причем 1-й выход анализатора сигнала соединен с 1-м входом измерителя временных интервалов и через 1-й элемент задержки с 1-м входом генератора сигнала экспоненциальной добавки, второй и третий выходы анализатора сигнала соединены соответственно со 2-м входом измерителя временных интервалов и 3-м входом генератора сигнала экспоненциальной добавки, выход измерителя временных интервалов соединен со 2-м входом генератора сигнала экспоненциальной добавки, а вторая ветвь содержит 2-й элемент задержки, выход сумматора соединен со вторым входом цепи коррекции НЧ предыскажений через ЦАП.Структурная схема предлагаемого устройства, реализующего предлагаемый способ, изображена на фиг, 1, на которой обозначено:1 - демодулятор частотно-модулирован- НОГО сиГнала,2 - аналого-цифровой преобразователь АЦП,3 - анализатор сигнала,4 - измеритель временных интервалов, 5. - генератор сигнала экспоненциальной добавки,6, 7 - 1-й и 2-й элементы задержки соответственно,8 - сумматор,9 - цифро-аналоговый преобразователь (ЦАП),10 - цепь коррекции НЧ предыскажеС - цветоразностный сигнал с цифровом коде,ЯУ 1, Яу 2 - . 1-й и 2-й управляющие сигналы,Ь - цифровой код, обьединяющий коды ВРЕМЕННЫХ ИНтЕРВаЛОВ 1 - т 1 И то - т 2,Яо - цифровой код сигнала Яо,Я - цифровой код сигнала Я.Устройство работает следующим обраС помощью демодулятора частотно-модулированного сигнала 1 сигнал цветовой поднесущей преобразуется в цветоразностный сигнал и в АЦП 2 превращается в параллельный цифровой код, который разветвляется на две параллельные ветви, 1-я ветвь, состоящая из анализатора сигнала 3, измерителя временных интервалов 4, генератора сигнала экспоненциальной добавки 5 и 1-го элемента задержки 6 выявляет вре 176064210 15 О менные интервалы, в которых из предыскаженного цветоразностного сигнала исключен сигнал части выбросов при ограничении в процессе формирования сигнала системы СЕКАМ, определяет параметры, необходимые для восстановления исключенного сигнала и генерирует упомянутый экспоненциальный сигнал части выброса на этих интервалах. Через 1-й элемент задержки 6 с 1-го выхода анализатора сигнала 3 на 1-й вход генеоатора сигнала экспоненциальной добавки 5 пс .тупают управляющие сигналы в виде прямоугольных импульсов, фронт каждого из которых совпадает с началом интервала ограничения выбросов на цветоразностном сигнале, задержанный на время задержки, присущей 1-му элементу задержки, которое должно выбираться так, чтобы обеспечить достаточный временной интервал, в пределах которого должен работать блок 4, Время задержки 2-го элемента должно выбираться так, чтобы сигнал экспоненты был согласован во времени с цветоразностным сигналом. После сложения в сумматоре 8 цветоразностного сигнала с сигналом экспоненты образуется сигнал; в котором полностью восстановлены выбросы, ограниченные при формировании сигнала в кодере. ЦАП 9 преобразует сигнал в аналоговую форму, а цепь коррекции НЧ предыскажений 1 осуществляет коррекцию.Поскольку в сигнале на входе цепи коррекции НЧ предыскажений полностью восстановлены выбросы, соответствующие сигналу с НЧ предыскажений, этим самым по предлагаемому способу в предлагаемом устройстве исключается размытие переходов.1 аким образом достигается цель предполагаемого изобретения.Формула изобретения 1. Способ восстановления цветоразностного сигнала при декодировании в системе СЕКАМ, по которому из полного цветового телевизионного сигнала выделяют цветовую поднесущую, осуществляют демодуляцию и коррекцию низкочастотных (НЧ) предыскажений цветоразностного сигнала, о т л и ч а ю щ и й с я тем, что, с целью повышения точности восстановления цветоразностного сигнала, перед коррекцией НЧ предыскажений генерируют зависящие от полярности цветоразностного сигнала сигналы Яо и Я, по абсолютной величине занимающие промежуточное положение между уровнем ограничения выбросов и номинальным амплитудным уровнем сигнала, причем ЯЯо, генерируют управляющие сигналы ЯУ 1 и ЯУ 2, заполняющие вре 25 30 ;.5 40 г чэ 50 55 МЕННЫЕ ИНтЕРВаЛЫ то - 1 И то - 12, ГДЕ 1 о, 1 - соответственно моменты начала и ко; ца превышения цветоразностным сигналом уровня сигнала Яо; т 2 - момент конца превышения цветоразностным сигналом уровня Я, измеряют длительности упоавляющих сигналов Яу и Яу 2, Равные Ь =- 1 - то, Ь 2 = 12 - со генерируют на интервале то л 1 сигнал экспоненциальной добавки, которая описывается математической зависимо- стью й Ц) = А (ехр К- (т - ь)Й 3 - ехр 6 тт,где А А" пРи А" (Ад:л Адоп при ААдопт - текущее время,т - постоянная времени цепи НЧ предыскажений;Адоп - максимально допустимый уровень добавки,сигнал экспоненциальной добавки прибавля 1 от к цветооазностному сигналу,2, Устройство для восстановления цветоразностного сигнала при декодировании в системе СЕКАМ, содержащее демодулятор частотно-модулированного сигнала и блок коррекции НЧ предыскажений, о т л ич а ю щ е е с я тем, что введены аналого-цифровой преобразователь (АЦП), цифроаналоговый преобразователь (ЦАП), анализатор сигнала, измеритель временных интервалов, генератор сигнала экспоненциальной добавки, первый и второй элементы задержки и сумматор, причем к выходу демодулятора частотно-модулированного сигнала подключен вход АЦП, между выходом АЦП и двумя входами сумматора включены два параллельных канала, первый из которых включает анализатор сигнала и измеритель временных интервалов, генератор сигнала экспоненциальной добавки и первый элемент задержки, причем первый выход анализатора сигнала соединен с первым входом измерителя временных интервалов и через первый элемент задержки с первым входом генератора сигнала экспоненциальной добавки, второй и третий выходы анализатора сигнала соединены соответственно с вторым входом измерителя временных интервалов и третьим входом генератора сигнала экспоненциальной добавки, выход измерителя временных интервалов соединен с вторым входом генератора сигнала1760642 оставитель В,Лешковехред М,Моргентал орректор А,Воров Редактор В.Ш каз 3193 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 город, ул,Гагарина, 1 Производственно-издательский комбинат "Пате экспоненциальной добавки, а второй канал ход сумматора соединен с входом блокасодержит второй элемент задержки, а вы- коррекции НЧ предыскажений через ЦАП,
