Инвентарная опалубка для заполнения пространства за крепью

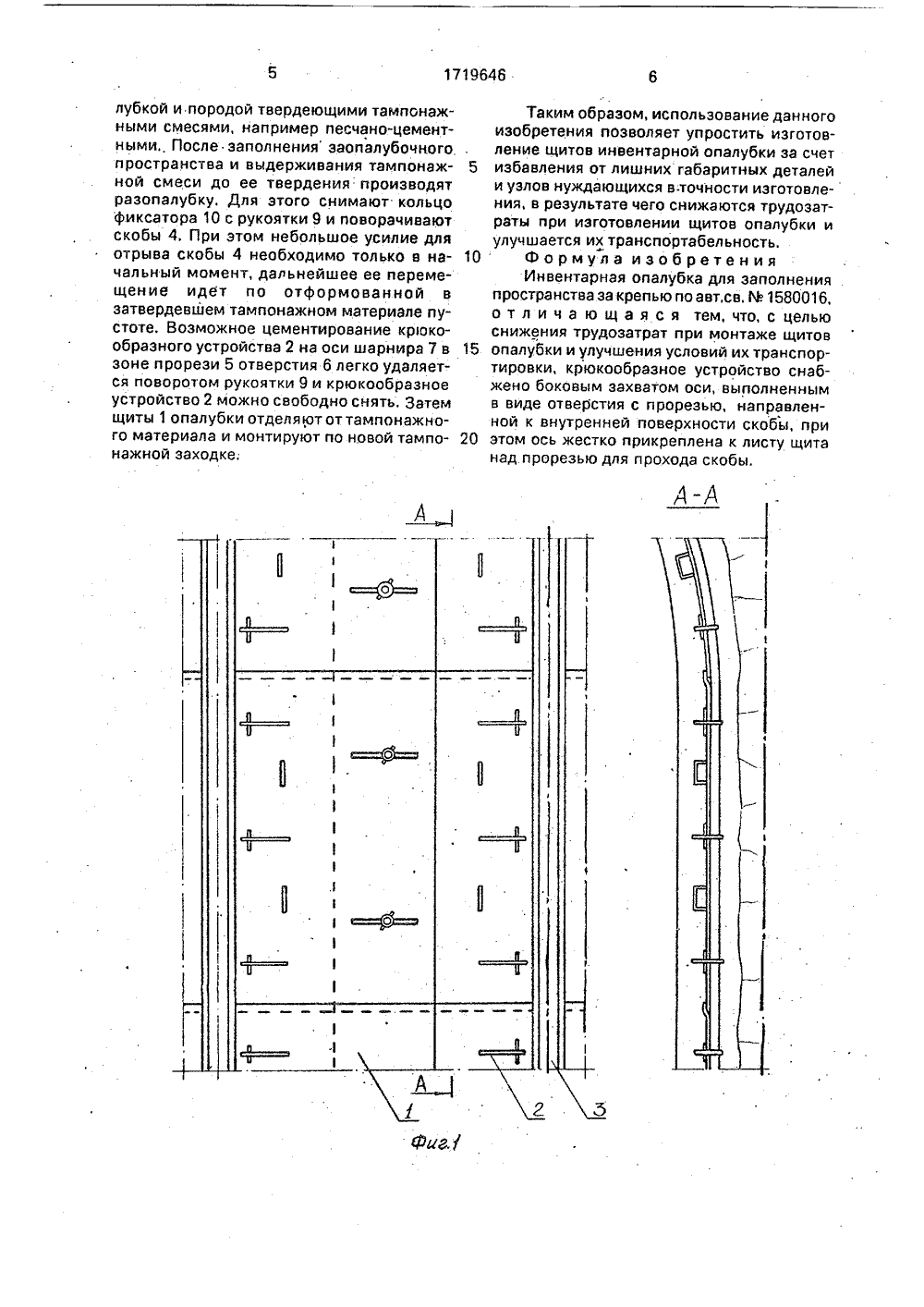

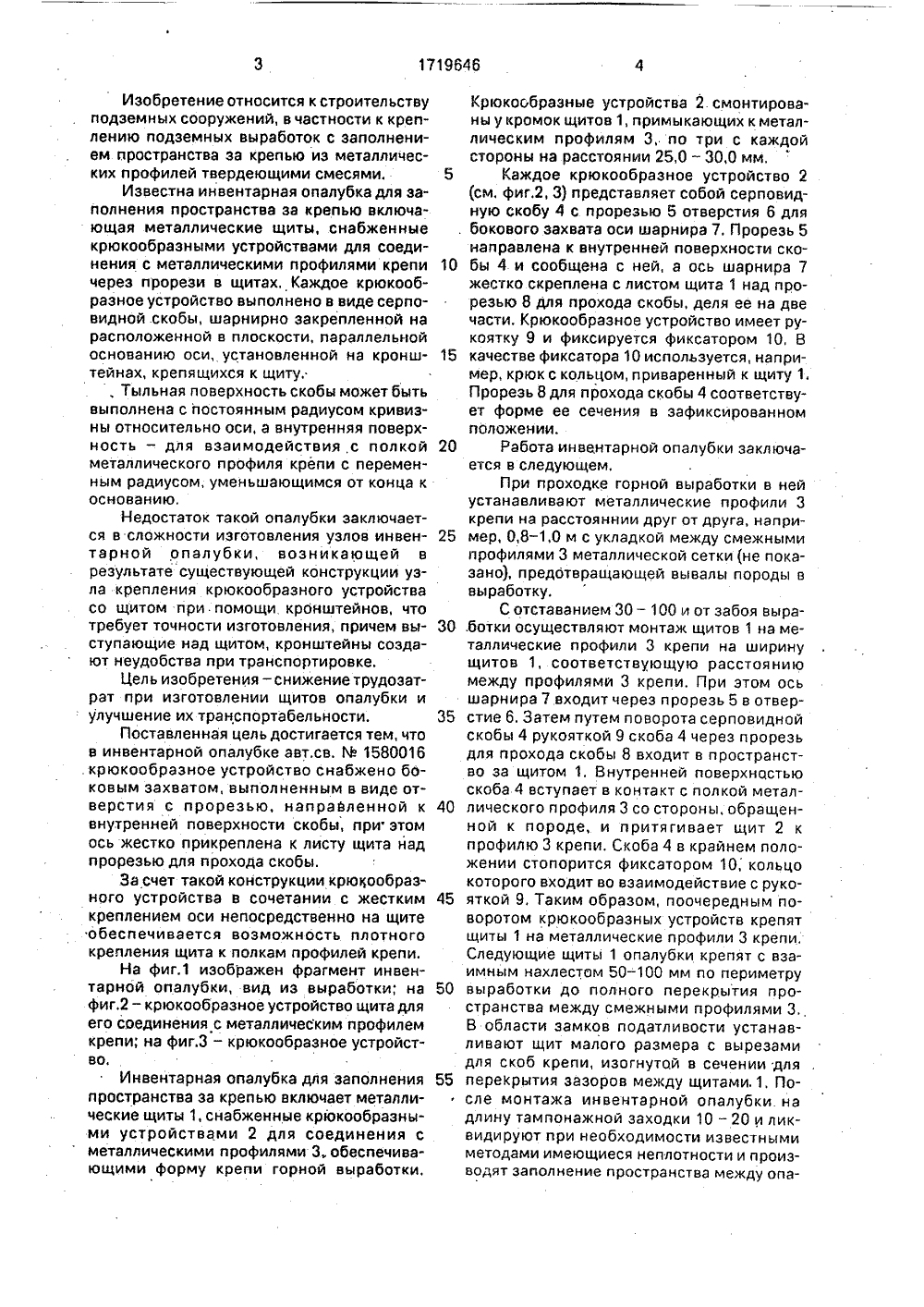

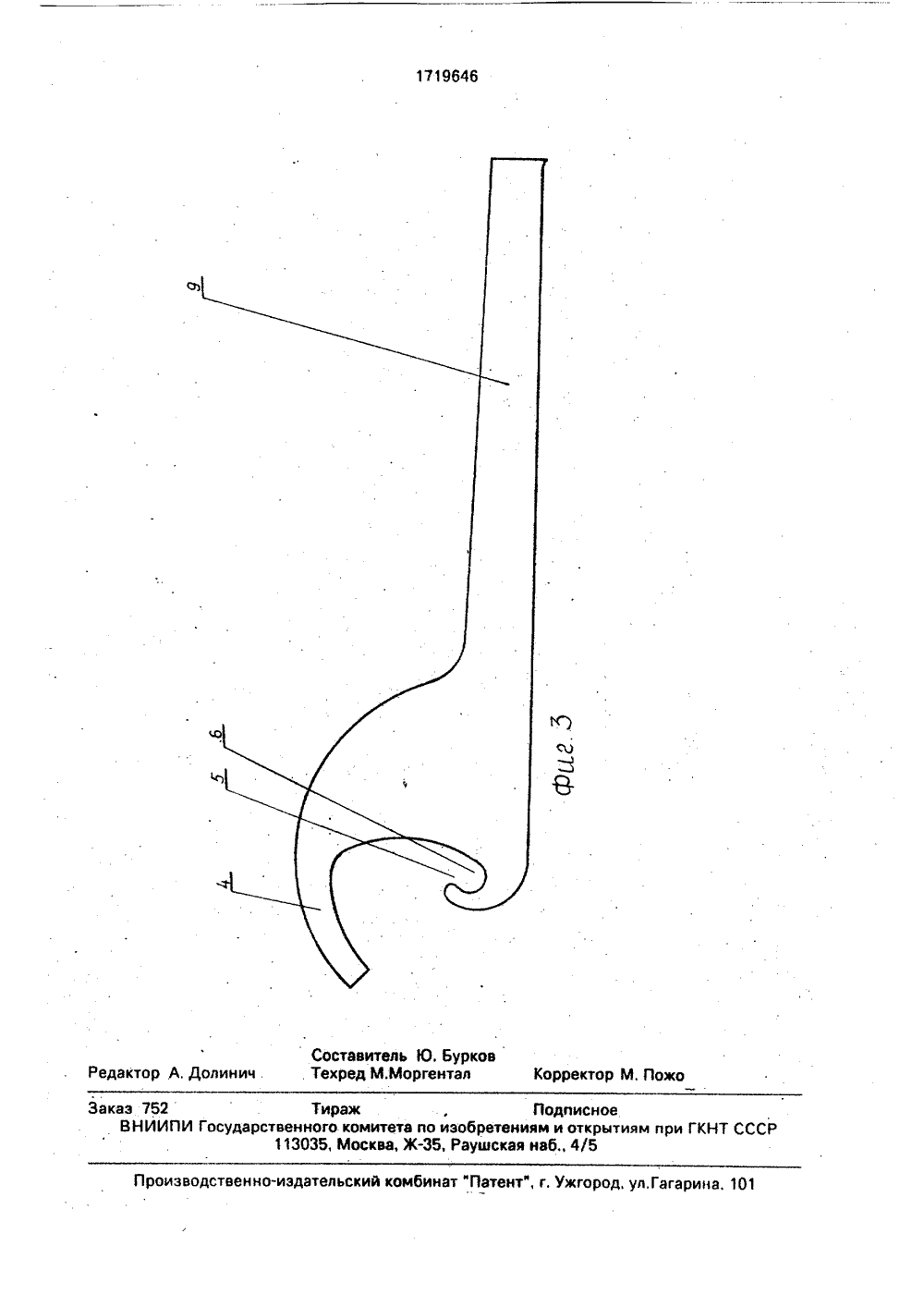

(19) 51) 1 0 11/ ЕНИ ательский институт ных и горно-рудных Комаров, В.А,Жеребльство СССР 11/10, 1988. ДЛЯ ЗАРЕПЬЮ тельству ности к с запол- металлимесями. дозатрат учшение ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР ИСАН Е ИЗОБР ВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) ИНВЕНТАРНАЯ ОПАЛУБКА ПОЛНЕНИЯ ПРОСТРАНСТВА ЗА К (57) Изобретение относится к строи подземных сооружений, в част креплению подземных выработок нением пространства за крепыш из ческих профилей твердеющими с Цель изобретения - снижение тру при монтаже щитов опалубки и ул 2условий их транспортировки. Это достигается за счет оснащения крюкообразного устройства ооковым захватом оси 7 Боковой захват оси 7 выполнен в виде отверстия с прорезью, которая направлена к внутренней поверхности скобы 4 серповидной формы. При этом ось 7 жестко прикреплена к листу щита 1 над прорезью для прохода скобы 4, При проходке горной выработки в ней устанавливаются металлические профили 3 с укладкой между ними металлической сетки для предотвращения вывалов породы в выработку, Затем осуществляют монтаж щитов 1 на металлические профили 3. При этом ось 7 входит через прорезь в отверстие и путем поворота скобы 4 рукояткой 9 последняя через прорезь для прохода скобы 8 входит в пространство за щитом 1. При этом .скоба 4 своей внутренней поверхностью вступает в контакт с поЛкой металлического профиля 3, притягивает щит 1 к профилю крепи.и стопорится фиксатором 10. 3 ил.15 20 25 ЗО 35 40 45 50 55Ф Изобретение относится к строительству подземных сооружений, в частности к креплению подземных выработок с заполнением пространства за крепыш иэ металлических профилей твердеющими смесями.Известна инвентарная опалубка для заполнения пространства за крепыш включающая металлические щиты, снабженные крюкообразными устройствами для соединения с металлическими профилями крепи через прорези в щитах, Каждое крюкообразное устройство выполнено в виде серповидной. скобы, шарнирно закрепленной на расположенной в плоскости, параллельной основанию оси, установленной на кронштейнах, крепящихся к щиту, Тыльная поверхность скобы может быть выполнена с постоянным радиусом кривизны относительно оси, а внутренняя поверхность - для взаимодействия,с полкой металлического профиля крепи с переменным радиусом, уменьшающимся от конца к основанию,Недостаток такой опалубки заключается в сложности изготовления узлов инвентарной опалубки, возникающей в результате существующей конструкции узла крепления крюкообразного устройства со щитом при. помощи, кронштейнов, что требует точности изготовления, причем выступающие над щитом, кронштейны создают неудобства при транспортировке.Цель изобретения - снижение трудозатрат при изготовлении щитов опалубки и улучшение их транспортабельности.Поставленная цель достигается тем, что в инвентарной опалубке авт.св, М 1580016 . крюкообраэное устройство снабжено боковым захватом, выполненным в виде отверстия с прорезью, направленной к внутренней поверхности скобы, при этом ось жестко прикреплена к листу щита над прорезью для прохода скобы.За счет такой конструкции крюкообраэного устройства в сочетании с жестким креплением оси непосредственно на щите обеспечивается возможность плотного крепления щита к полкам профилей крепи,На фиг.1 изображен фрагмент инвентарной опалубки, вид из выработки; на фиг,2 - крюкообразное устройство щита для его соединения с металлическим профилем крепи; на фиг.З - крюкообразное устройство.Инвентарная опалубка для заполнения пространства за крепыш включает металлические щиты 1, снабженные крюкообразными устройствами 2 для соединения с металлическими профилями 3, обеспечивающими форму крепи горной выработки. Крюкообраэные устройства 2. смонтированы у кромок щитов 1, примыкающих к металлическим профилям 3, по три с каждой стороны на расстоянии 25,0 - 30,0 мм,Каждое крюкообразное устройство 2 (см. фиг.2, 3) представляет собой серповидную скобу 4 с прорезью 5 отверстия 6 для бокового захвата оси шарнира 7. Прорезь 5 направлена к внутренней поверхности скобы 4 и сообщена с ней, а ось шарнира 7 жестко скреплена с листом щита 1 над прорезью 8 для прохода скобы, деля ее на две части. Крюкообразное устройство имеет рукоятку 9 и фиксируется фиксатором 10, В качестве фиксатора 10 используется, например, крюк с кольцом, приваренный к щиту 1, Прорезь 8 для прохода скобы 4 соответствует форме ее сечения в зафиксированном положении.Работа инвентарной опалубки заключается в следующем.При проходке горной выработки в ней устанавливают металлические профили 3 крепи на расстояннии друг от друга, например, 0,8-1,0 м с укладкой между смежными профилями 3 металлической сетки (не показано), предотвращающей вывалы породы в выработку.С отставанием 30 - 100 и от забоя выработки осуществляют монтаж щитов 1 на металлические профили 3 крепи на ширину щитов 1, соответствующую расстоянию между профилями 3 крепи, При этом ось шарнира 7 входит через прорезь 5 в отверстие 6, Затем путем поворота серповидной скобы 4 рукояткой 9 скоба 4 через прорезь для прохода скобы 8 входит в пространство за щитом 1. Внутренней поверхностью скоба 4 вступает в контакт с полкой металлического профиля 3 со стороны, обращенной к породе, и притягивает щит 2 к профилю 3 крепи, Скоба 4 в крайнем положении стопорится фиксатором 10; кольцо которого входит во взаимодействие с рукояткой 9, Таким образом, поочередным поворотом крюкообразных устройств крепят щиты 1 на металлические профили 3 крепи, Следующие щиты 1 опалубки крепят с взаимным нахлестом 50 - 100 мм по периметру выработки до полного перекрытия пространства между смежными профилями 3, В области замков податливости устанавливают щит малого размера с вырезами для скоб крепи, изогнутой в сечении для перекрытия зазоров между щитами.1, После монтажа инвентарной опалубки. на длину тампонажной заходки 10 - 20 и ликвидируют при необходимости известными методами имеющиеся неплотности и производят заполнение пространства между опалубкой и.породой твердеющими тампонажными смесями, например песчано-цементнымии., После заполнения заопалубочного пространства и выдерживания тампонаж ной смеси до ее твердения производят разопалубку. Для этого снимают кольцо фиксатора 10 с рукоятки 9 и поворачивают скобы 4. При этом небольшое усилие для отрыва скобы 4 необходимо только в на чальный момент, дальнейшее ее перемещение идет по отформованной в затвердевшем тампонажном материале пустоте, Возможное цементирование крюкообразного устройства 2 на оси шарнира 7 в 15 зоне прорези 5 отверстия 6 легко удаляется поворотом рукоятки 9 и крюкообразное устройство 2 можно свободно снять, Затем щиты 1 опалубки отделяют от тампонажного материала и монтируют по новой тампо нажной заходке; Таким образом, использование данного изобретения позволяет упростить изготовление щитов инвентарной опалубки за счет избавления от лишних габаритных деталей и узлов нуждающихся в-точности изготовления, в результате чего снижаются трудозатраты при изготовлении щитов опалубки и улучшается их транспортабельность.Формула изобретения Инвентарная опалубка для заполнения . пространства за крепыш по авт.св, %1580016, о т л и ч а ю щ а я с я тем, что, с целью снижения трудозатрат при монтаже щитов опалубки и улучшения условий их транспортировки, крюкообразное устройство снабжено боковым захватом оси, выполненным в виде отверстия с прорезью, направленной к внутренней поверхности скобы, при этом ось жестко прикреплена к листу щита над прорезью для прохода скобы.1719646Составитель Ю. Бурковедактор А, Долинич . Техред М.Моргентал Корректор М, Пожо Заказ 752 Тираж Подписное ВНИИПИ Государственного. комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5зводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10
