Инвентарная опалубка для заполнения пространства за крепью

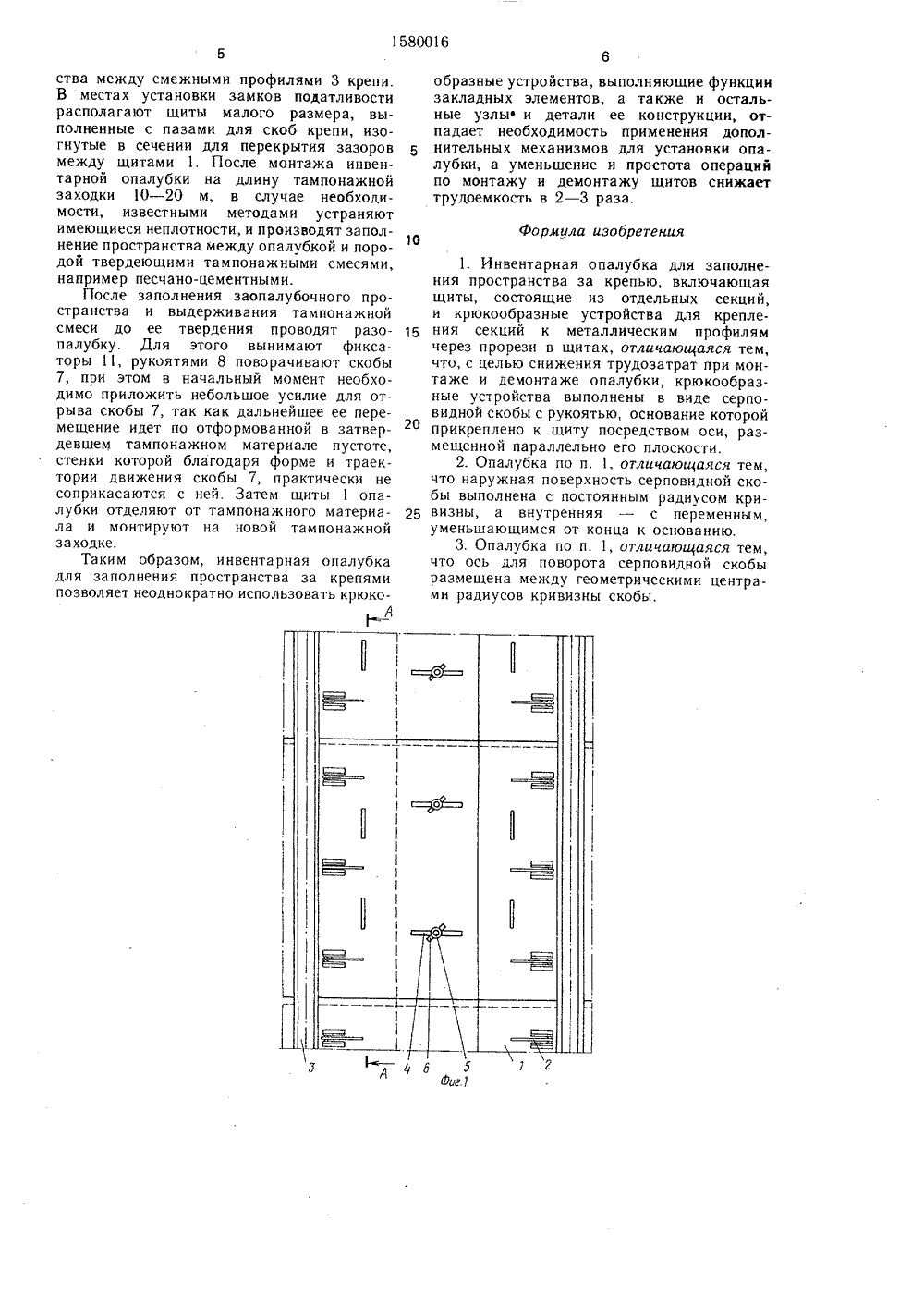

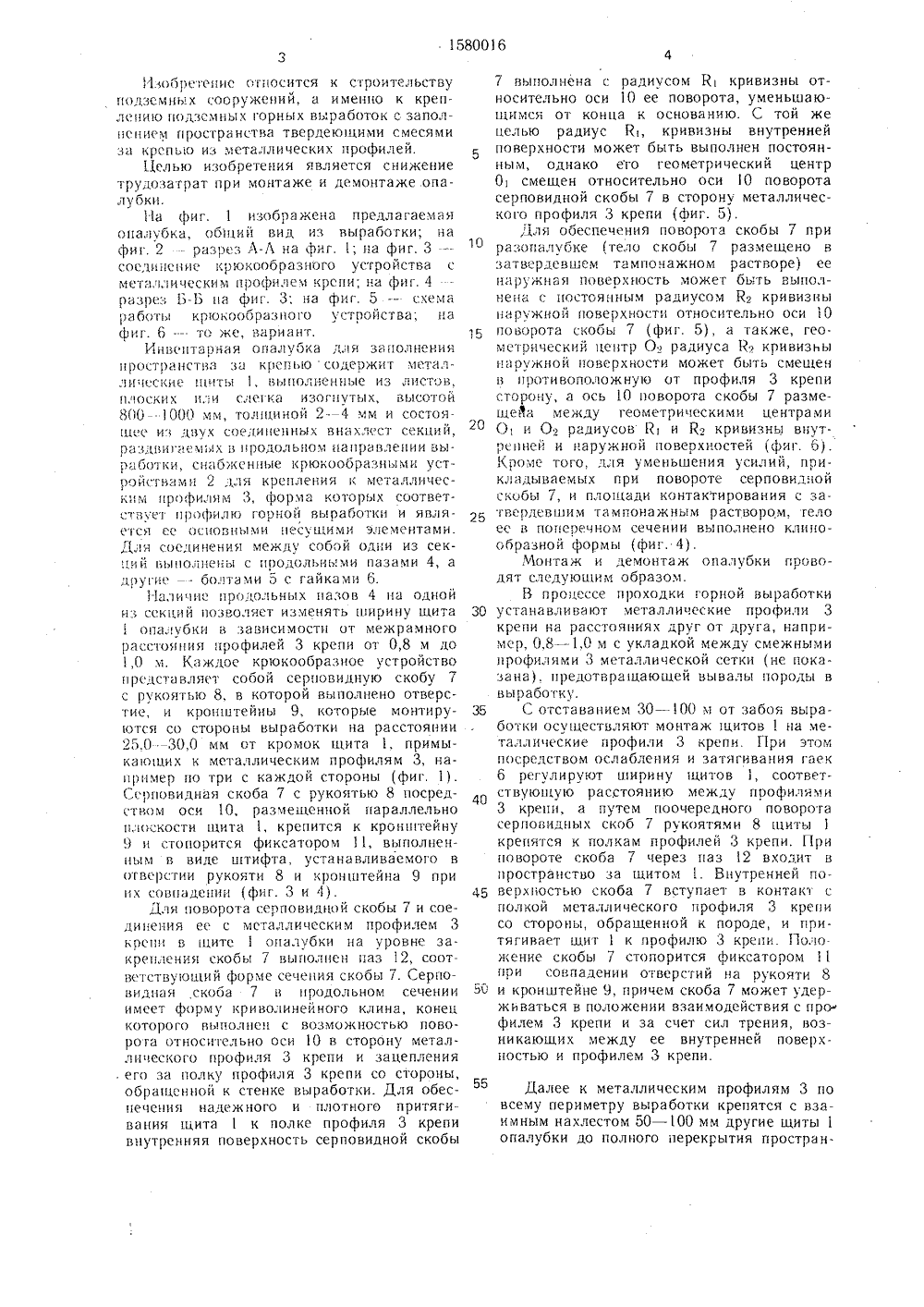

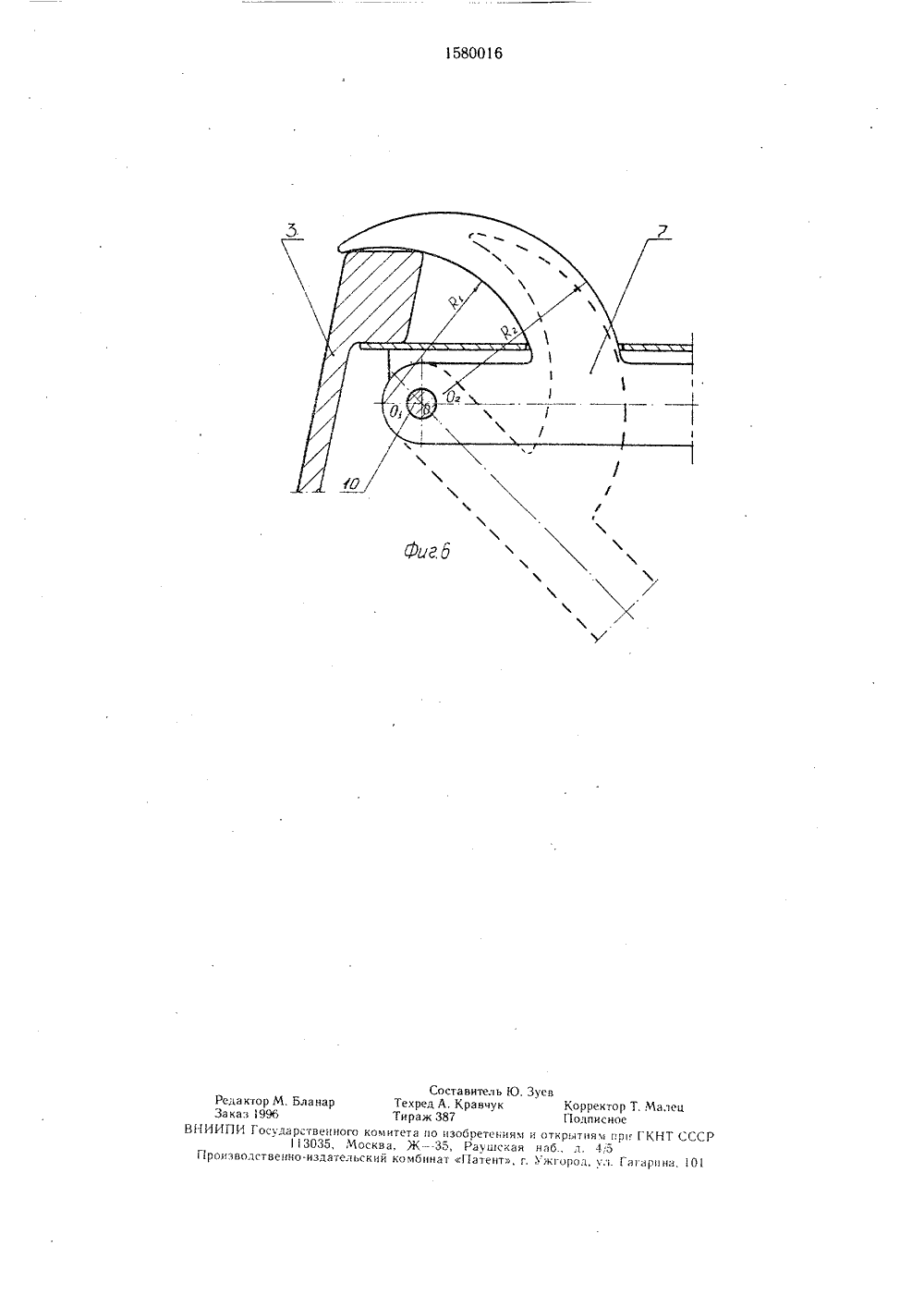

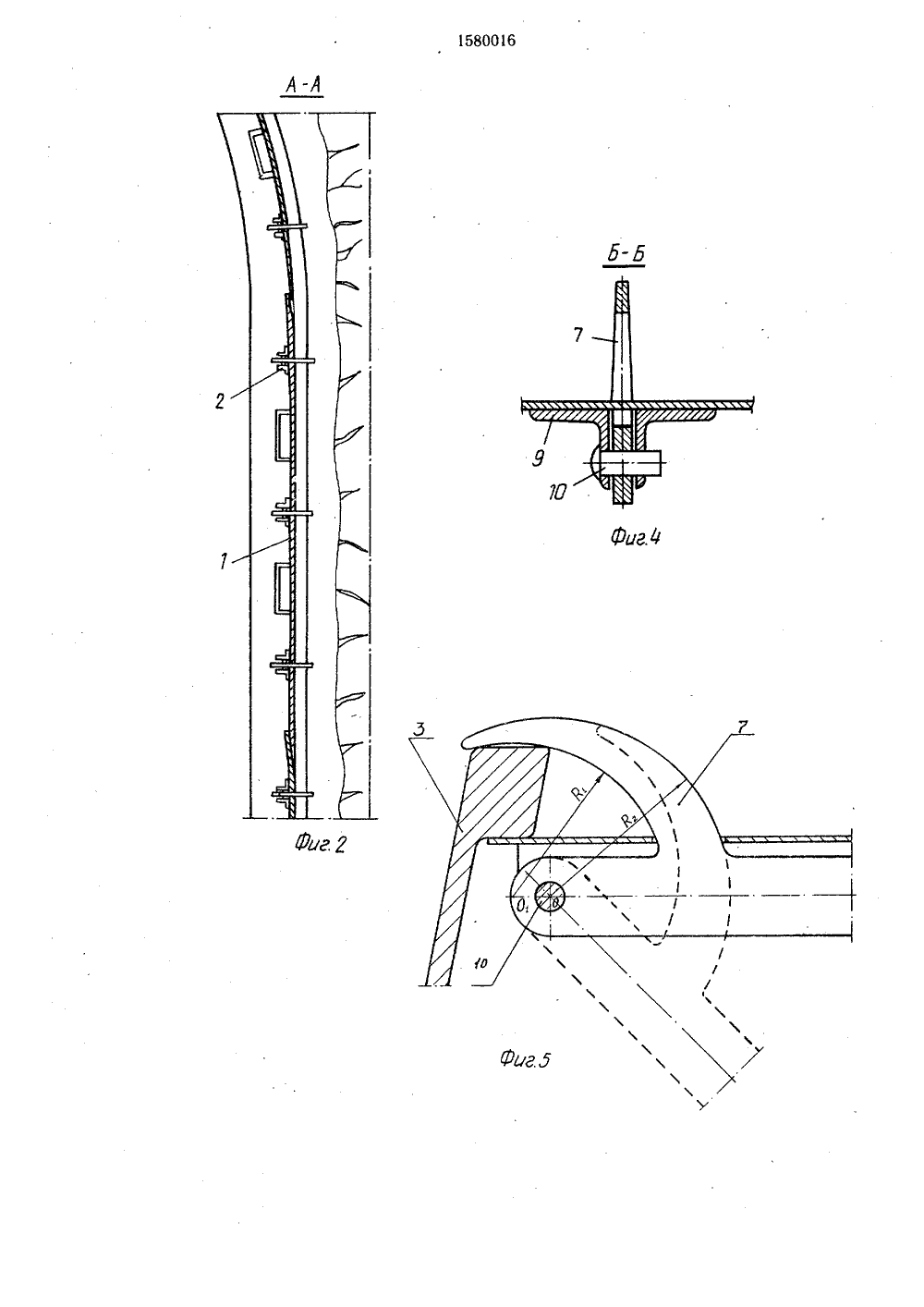

(51)5 ИСАНИЕ ИЗОБРЕТЕ 2 СУДАРСТ 8 ЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Патент ФРГ2607084,кл, Е 21 0 11/О, 1979,Лев М. А. и Сапунов А. А, Механизациябетонных работ при креплении горных выработок. - М.: Недра, 1976, с. 97, рис. 48.(54) ИНВЕНТАРНАЯ ОПАЛУБКА ДЛЯЗАПОЛ,НЕНИЯ ПРОСТРАНСТВА ЗА КРЕПЬЮ(57) Изобретение относится к строительствуподземных сооружений и предназначенодля крепления подземных горных выработокс заполнением пространства твердеющимисмесями за крепыш из металлических профилей. Цель изобретения - снижение трудозатрат при монтаже и демонтаже опалубки.Инвентарная опалубка состоит из щитов(Щ) 1 с кронштейнами 9 и крюкообразныхустройств 2 для крепления секций Щ 1 кметаллическим профилям через прорези в Щ 1, выполненных в виде серповидной скобы (СС) 7 с рукоятью 8. Основание СС 7 крепится к кронштейну 9 посредством оси 10, размещенной параллельно плоскости Щ 1. В продольном сечении СС 7 выполнена в виде криволинейного клина. Для обеспечения надежного и плотного притягивания Щ 1 к полке металлического профиля (МП) 3 крепи наружная поверхность СС 1 выполнена с постоянным радиусом кривизны, а внутренняя - с переменным радиусом кривизны, уменьшающимся от конца к основанию, Для поворота и присоединения СС 7 к МП 3 крепи в Щ 1 выполнен паз 12. Ось поворота СС 7 размещена между геометрическими центрами радиусов кривизны СС 7. Монтаж Щ 1 опалубки производится путем установки их между двумя смежными МП 3 с последующим поворотом СС 7 рукоятями 8 относительно осей 10. При этом СС 7 через паз 12 входит в пространство за Щ 1 опалубки. Внутренней поверхностью СС 7 контактирует с полкой МП 3 крепи и притягивает Щ 1. Положение СС 7 стопорится фиксатором 11. Опалубку можно использовать неоднократно, отпадает необходимость в дополнительных механизмах, сокращаются простои в 2 - 3" раза. 2 з.п. ф-лы, 6 ил.15 20 25 30 50 55 14 зс)б)ретсцис от осится к строительству подземць:х сооружений, а именно к креплсцию подземных горных вь:работок с заполнением пространства твердеющими смесями зз крспшо из металлических профилей.Цел ьн) изобретения является снижение трудозатрат цри монтаже и демонтаже опалубки.На фиг. 1 изображена предлагаемая опалубка, общий вид из выработки; на фиг. 2 - разрез А-Л на фиг. 1; на фиг. 3 сосди 11 сцие крюкообразного устройства с металлическим профилем крспи; на фиг. 4 разрез )-1) ца фиг. 3; на фиг. 5 - . схема рабоы крюкообрззцого устройства; на ф и г. 6 -- то же, Бари а нт.Ицвсцтзрцзя опалубка для заполнения пространства зз кг)спь 0 содерж г металличес(Ие питы 1, выполненные из листоь, плоских или сле ка изогнутых, высотой 800- 1000 мм, толщиной 24 мм и состоя- ШС.С ИЗ ДВОИХ СОРДИЦЕЦНЫХ ВНЗХЛЕСТ СС.КЦИЙ, раздвигаемых Б продольном направлении выпзботки, снО)кенцые К 1)юкоооразцыми устрОЙГГБзмн 2,1,.1 я крепления к металлически м прс) фил 51 м 3, форм з которых соответствхет профилю ГО)нои Быпаботки и ЯВАЯ- ется се основными несущими злементами. Для соединения между собой одни из секий Быполцеы с продольными пазами 4, а друГис) -- Оолтами 5 с Гайками 6.Наличие продольных пазов 4 ца одной из секций позволяет изменять ширину щитаопалубки Б зависимости от межрамного расс 051 ция профилей 3 крепи от 0,8 м до 1,0 м. К 1 ждое крюкообразное устройство предста вляст собой серповидную скобу 7 с рукоятью 8, в которой выполнено отверстие, и кронштейны 9, которые монтируются со стороны выработки на расстоянии 25.0.-30,0 мм от кромок щита 1, примыкзОних к металлическим профилям 3, например по три с каждой стороны (фиг. 1). Сс рповидная скоба 7 с рукоятью 8 посредством оси 10, размещенной параллельно плоскости щита 1, крепится к кронцпейну 9 и стопорится фиксатором 11, выполненным в виде штифта, устанавливаемого вс)тверстии рукояти 8 и кронштейна 9 при их совпзде 1 ии (фиГ. 3 и 4).Для поворота серповидной скобы 7 и соединения ее с мсталличсским профилем 3 крепи в щите 1 спалубки на уровне закрепления скобы 7 выполнен паз 12, соответствующий форме сечения скобы 7. Сергювидная скоба 7 Б продольном сечении имеет форму криволинейного клина, конец которого выполнен с возможностью поворота относительно оси 10 в сторону металлического профилЯ 3 креп и зацеплениЯ . его за полку профиля 3 крепи со стороны, обраценной к стенке выработки. Для обеспечения надежного и плотного притягивания щита 1 к полке профиля 3 крепи внутренняя поверхность серповидной скобы 7 выполнена с радиусом К кривизны относительно оси 10 ее поворота, уменьшаюцимся от конца к основанию. С той же целью радиус К, кривизны внутренней поверхности может быть выполнен постоянным, однако его геометрический центр О смещен относительно оси 10 поворота серповидной скобы 7 в сторону металлического профиля 3 крепи (фиг. 5).Для обеспечения поворота скобы 7 при разопзлубке (тело скобы 7 размещено в затвердевшем тампонажном растворе) ее нзр) жцаЯ повспхнОсть может быть Выполнена с постоянньгм радиусом К 2 кривизны наружной поверхности относительно оси О поворота скобы 7 (фиг. 5), а также, геометрический центр 0 радиуса Кг кривизны наружной поверхности может быть смещен Б противоположную от профиля 3 крепи сторону, а ось 10 поворота скобы 7 размене 11 а между геометрическими центрами О и 0 радиусов К 1 и К 2 кривизны внутренней и наружной поверхностей (фиг. 6). Кроме того, для уменыцения усилий, приклздываемых при повороте серповидной скобы 7, и площади контактирования с затвердевшим тампонажным раствором, тело ЕЕ В ПОПЕРЕЧНОМ СЕЧЕНИИ ВЫПОЛНЕНО КЛИЦО- образной формы (фиг. 4).Монтаж и демонтаж опалубки проводят следующим образом.В процессе проходки горной выработки устанавливают металлические профили 3 крепи на расстояниях друг от друга, например, 0,8 - 1,0 м с укладкой между смежными профилями 3 металлической сетки (не показана). Нредотвращаюцей Бывалы породы в выработку.С отставанием 30 в 00 м от забоя выработки осуществляют монтаж щитов 1 на металлические профили 3 крепи. При зтом посредством ослабления и затягивания гаек 6 регулируют ширину щитов 1, соответствующую расстоянию между профилями 3 крепи, а путем поочередного поворота серповидных скоб 7 рукоятями 8 щиты 1 крепятся к полкам профилей 3 крепи. При повороте скоба 7 через паз 12 входит в пространство за щитом 1. Внутренней поверхцостью скоба 7 вступает в контак с полкой металлического профиля 3 крепи со стороны, обращенной к породе, и притягивает щитк профилю 3 крепи. Поло. жение скобыстопорится фиксатором1при совпадении отверстий на рукояти 8 и кронштейне 9, причем скоба 7 может удерживаться в положении взаимодействия с про филем 3 крепи и за счет сил трения, возникающих между ее внутренней поверх. цостью и профилем 3 крепи. Далее к металлическим профилям 3 по всему периметру выработки крепятся с взаимным нахлестом 50 - 100 мм другие щиты 1 опалубки до полного перекрытия пространства между смежными профилями 3 крепи. В местах установки замков податливости располагают щиты малого размера, выполненные с пазами для скоб крепи, изогнутые в сечении для перекрытия зазоров между щитами 1. После монтажа инвентарной опалубки на длину тампонажной заходки 10 - 20 м, в случае необходимости, известными методами устраняют имеющиеся неплотности, и производят заполз10 нение пространства между опалубкои и породой твердеющими тампонажными смесями, например песчано-цементными.После заполнения заопалубочного пространства и выдерживания тампонажной смеси до ее твердения проводят разо палубку. Для этого вынимают фиксаторы 11, рукоятями 8 поворачивают скобы 7, при этом в начальный момент необходимо приложить небольшое усилие для отрыва скобы 7, так как дальнейшее ее перемещение идет по отформованной в затвердевшем тампонажном материале пустоте, стенки которой благодаря форме и траектории движения скобы 7, практически не соприкасаются с ней. Затем щиты 1 опалубки отделяют от тампонажного материа ла и монтируют на новой тампонажной заходке.Таким образом, инвентарная опалубка для заполнения пространства за крепями позволяет неоднократно использовать крюкоА образные устройства, выполняющие функции закладных элементов, а также и остальные узлыф и детали ее конструкции, отпадает необходимость применения дополнительных механизмов для установки опалубки, а уменьшение и простота операций по монтажу и демонтажу щитов снижает трудоемкость в 2 - 3 раза. 1. Инвентарная опалубка для заполнения пространства за крепыш, включающая щиты, состоящие из отдельных секци й, и крюкообразные устройства для крепления секций к металлическим профилям через прорези в щитах, отличающаяся тем, что, с целью снижения трудозатрат при монтаже и демонтаже опалубки, крюкообразные устройства выполнены в виде серповидной скобы с рукоятью, основание которой прикреплено к щиту посредством оси, размещенной параллельно его плоскости.2. Опалубка по и. 1, отличающаяся тем, что наружная поверхность серповидной скобы выполнена с постоянным радиусом кривизны, а внутренняя - с переменным, уменьшающимся от конца к основанию.3. Опалубка по п. 1, отличающаяся тем, что ось для поворота серповидной скобы размещена между геометрическими центрами радиусов кривизны скобы.уе открьнаб.,Ужгор те ни яги ушская ент, г о Р т П Редактор М. БланарЗаказ 996 ТиражИИПИ Государственного когиитета о3035, Москва, Ж - .Производственно. издательский ко мб ин стави . Кра87зобр орректор Т. Малецо писноетина нрн ГКНТ СССРд. 4,5од, ул. Гаарнна, О
