Инвентарная опалубка для закрепления пространства за крепью

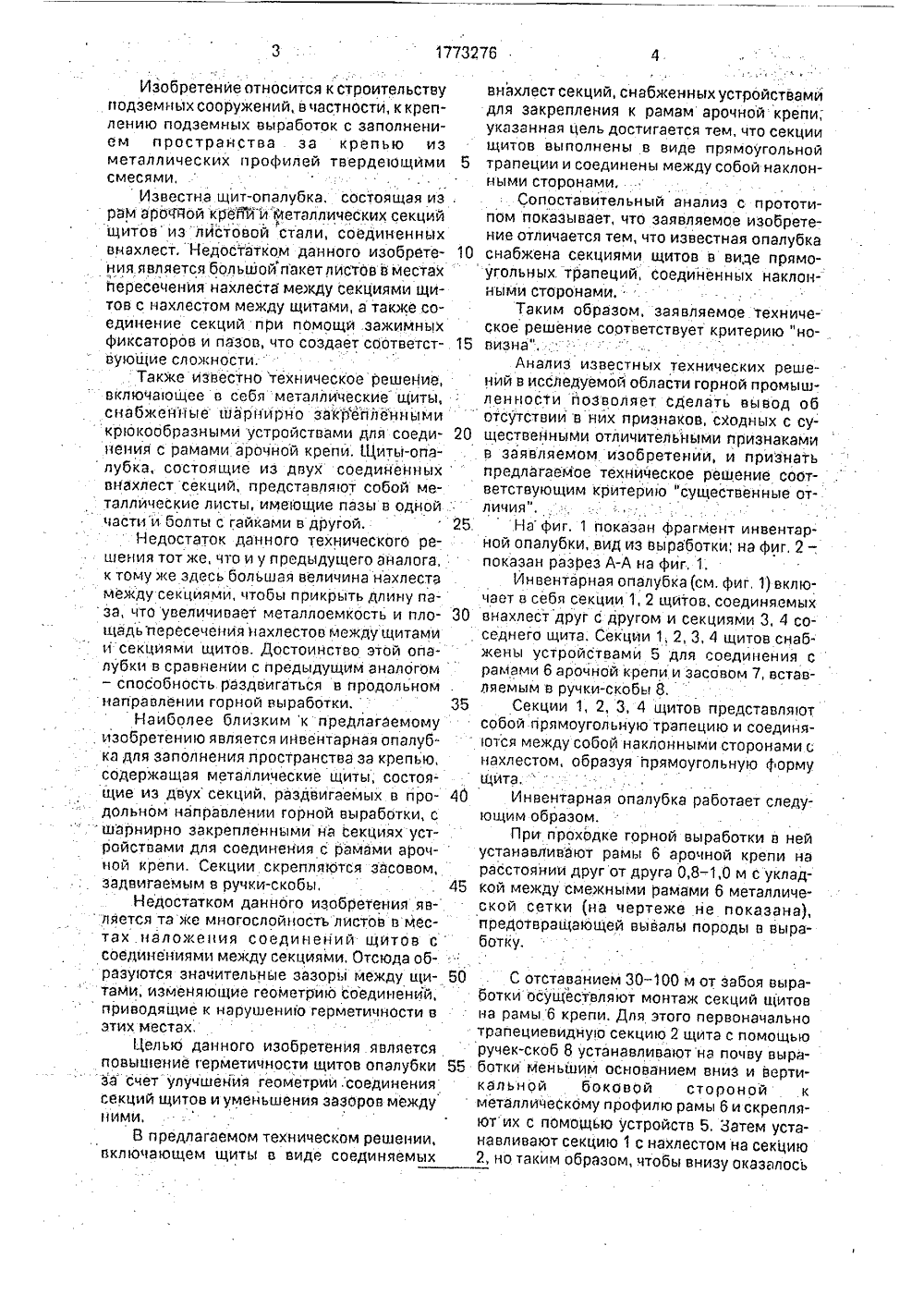

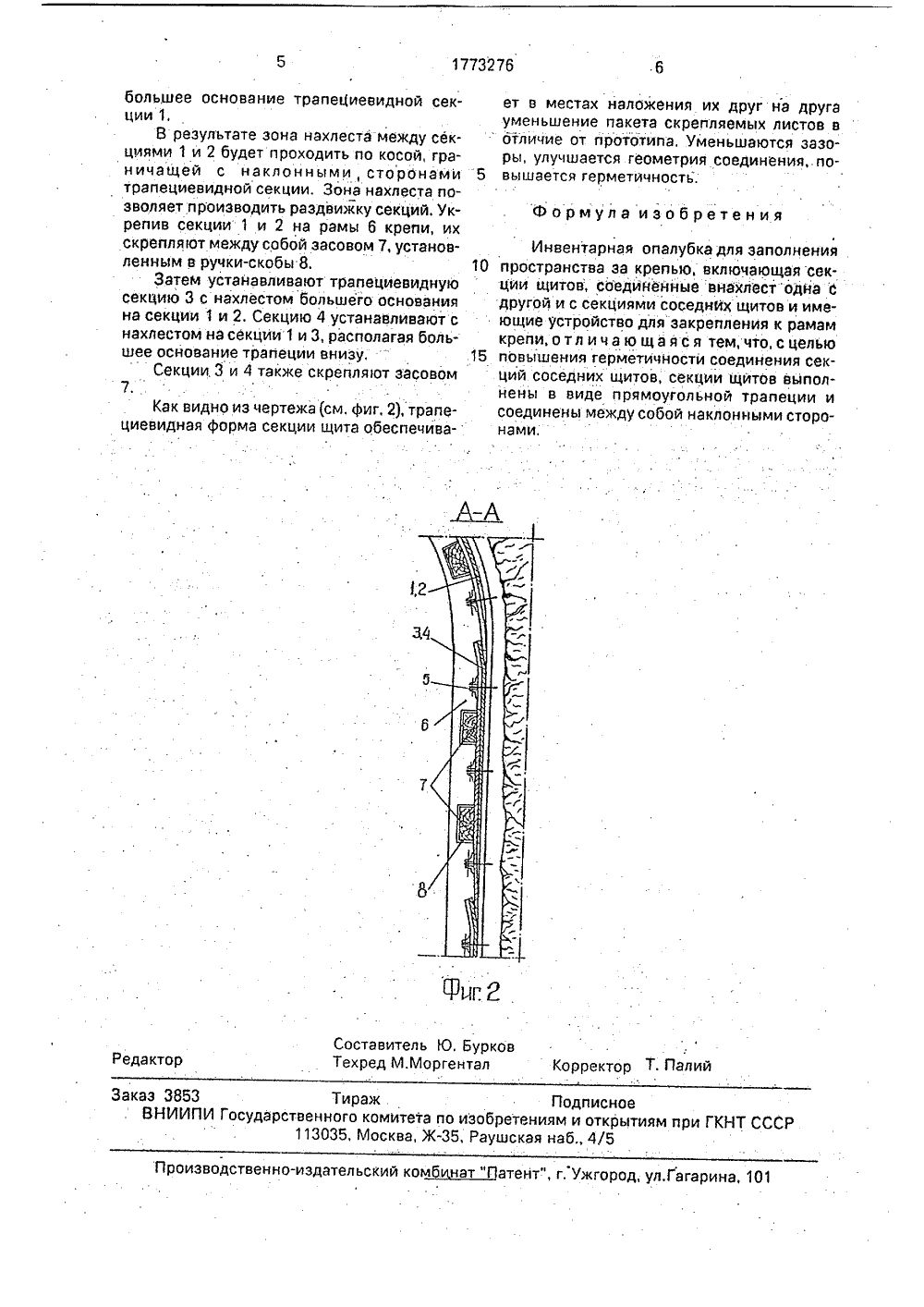

(54) ИНВЕНТАРНАЯ ОПАЛУБ КРЕПЛ Е Н ИЯ ПРОСТРАНСТВА (57) Использование: строитель ных сооружений. Сущность и опалубка вклгочает секции щито ные внахлест друг с другом и соседних щитов, Опалубка име ва для закрепления к рамам кре секции щитов выполнены в угольной трапеции и соединен бой наклонными сторонами. 2 й институт рнорудных В.А,Жер институт орудных ы СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ИСАНИ(73) Научно-исследовательскистроительства угольных и гопредприятий56) Авторское свидетельство СМ 1472684, кл. Е 21 Р 11/10, 19(51)5 Е 21 Р 1110 КА ДЛЯ ЗАЗА КРЕПЪЮ ство подземзобретения: в,соединенс секциями ет устрэйстпи,При этом виде прямомежду соИзобретение относится к строительствуподземных сооружений, в частности, к креплению подземных выработок с заполнением пространства за крепыш из металлических профилей твердеющимисмесями,Известна щит-опалубка, состоящая из рай арочйой крейи"иметаллических секций щитов из листовой стали, соединенных внахлест. Недостатком данного изобретения является большойпакетлистОв в местахпересечения нахлеста между секциями щитов с нахлестом между щитами, а также соединение секций при помощй .зажимныхфиксаторов и пазов, что создает соответствующие сложностиТакже известно техническое решение,включающее в себя металлические щиты,снабженные шарнирно закреппеннымикрюкообразными устройствами для соедипения с рамами арочной крепи. Щиты-опалубка, состоящие иэ двух соединенныхвнахлест секций, представляют собой металлические листы, имеющие пазы в однойчастии болты с гайками в другойНедостаток данного техницеского решения тот же, что и у предыдущего аналога,к тому же здесь большая величина нахлеста между секциями, чтобы прикрыть длину паза, что увеличивает металпоемкость и площадьпересечения нахлестов между щитами и секциями щитов, Достоинство этой опалубки в сравнении с предыдущим аналогом - способность раздвигаться в продольномнаправлении горной выработкиНаиболее близким к предлагаемому изобретению является инвентарная опалубка для заполнения пространства за крепыш, содержащая метаплицеские щиты, состоящие иэ двух секций, раздвигаемых в продольном направлении горной выработки, с шарнирно закрепленными на секциях устройствами для соединения с рамами арочной крепи. Секции скрепляются засовом,задвигаемым в ручки-скобыНедостатком данного изобретения является та ке многослойность листов в местах.наложения соединений щитов с соединениями между секциями, Отсюда об 10 30 раэу 1 отся значительные зазоры между щитами, изменяющие геометрию соединений, приводящие к нарушению герметичности вэтих местах,Целью данного изобретения являетсяповышение герметичности щитов опалубкиэа счет улучшения геометрий,соединения секций щитов и уменьшения зазоров между ними.В предлагаемом техническом решении, включающем щиты в аиде соединяемых внахлест секций, снабженных устройствамй для закрепления к рамам арочной крепи; укаэанная цель достигается тем, что секции щитов выполнены в виде прямоугольной трапеции и соединены между собой наклонными сторонами,Сопоставительный анализ с прототипом показывает, что заявляемое изобретение отлицается тем, что известная опалубка снабжена секциями щитов в виде прямоугольн ых. трапеций, соеди не нн ых наклон- ными сторонами, :Таким образом, заявляемое.техническое решение соответствует критерию "новизна",Анализ известных техницеских решений в исследуемой области горной промышленности йоэволяет сделать вывод об отсутствии в них признаков, сходных с существенными отличительными признаками в заявляемом изобретенйи, и признать предлагаемое техническое решение соответствующим критерию "существенные отличияНа фиг, 1 показан фрагмент инвентарной опалубки, вид иэ выработки; на фиг, 2 - . показан разРез А-А на фиг, 1.Инвентарная опалубка(см. фиг, 1) включает в себя секции 1, 2 щитов, соединяемых внахлест друг с другом и секциями 3, 4 соседнего щита. Секции 1, 2, 3, 4 щитов снабжены устройствами 5 для соединения с рамами 6 арочной крепи и засовом 7, вставляемым в ручки-скобы 8,Секции 1, 2, 3, 4 щитов представляют собой прямоугольную трапецию и соединяются между собой наклонными сторонами.с нахлестом, образуя прямоугольную форму щита.Инвентарная опалубка работает следующим образом.При проходке горной выработки в ней устанавливают рамы 6 арочной крепи на расстоянии друг от друга 0,8 - 1,0 м с укладкой между смежными рамами 6 металлической сетки (на чертеже не показана), предотвращающей вывалы породы в выработку,С отставанием 30-100 м от забоя выработки оСуществляют монтаж секций щитов на рамы 6 крепи. Для этого первоначально трапециевиднуо секцию 2 щита с помощью ручек-скоб 8 устанавливают на почву выработкй меньшим основанием вниз и вертикальной боковой стороной к металлическому профилю рамы 6 и скрепляют их с помощью устройств 5, Затем устанавливают секцию 1 с нахлестом на секцию 2, но таким образом, чтобы внизу оказалось1773276 Формула изобретения итель Ю, БуМ.Моргент Корректор Т. Палий Сос Техр к едакт аказ 3853 Тираж ВНИИПИ Государственного комитета по изо 113035, Москва, Ж, РаПодписноетениям и открытиям при ГКНТ Сская наб., 4/5 оиззодстзенно-издательский комбинат Патент", г,Ужгород, ул.Гагарина, 101 большее основание трапециевидной секции 1.В результате зона нахлеста между секциями 1 и 2 будет проходить по косой, граничащей с наклонными, сторонами 5 трапециевидной секции. Зона нахлеста позволяет производить раздвижку секций, Укрепив секции 1 и 2 на рамы 6 крепи, их скрепляют между собой засовом 7, установленным в ручки-скобы 8. 10Затем устанавливают трапециевидную секцию 3 с нахлестом большего основания на секции 1 и 2. Секцию 4 устанавливают с нахлестом на секции 1 и 3, располагая большее основание трапеции внизу, 15Секции, 3 и 4 также скрепляют засовом 7,Как видно из чертежа (см. фиг, 2), трапециевидная форма секции щита обеспечивает в местах наложения их друг на друга уменьшение пакета скрепляемых листов в отличие от прототипа, Уменьшаются зазоры, улучшается геометрия соединения,. повышается герметичность; Инвентарная опалубка для заполнения пространства за крепыш, включающая секции щитов, соединенные вйзхлестодна с другой и с секциями соседнйх щитов и имеющие устройство для закрепления к рамам крепи, о т л и ч а ю щ а я с я тем, что, с целью повышения герметичности соединения секций соседних щитов, секции щйтодв выполнены в виде прямоугольной трапеции и соединены между собой наклонными сторонами,
