Генератор систем дискретных базисных функций аристова

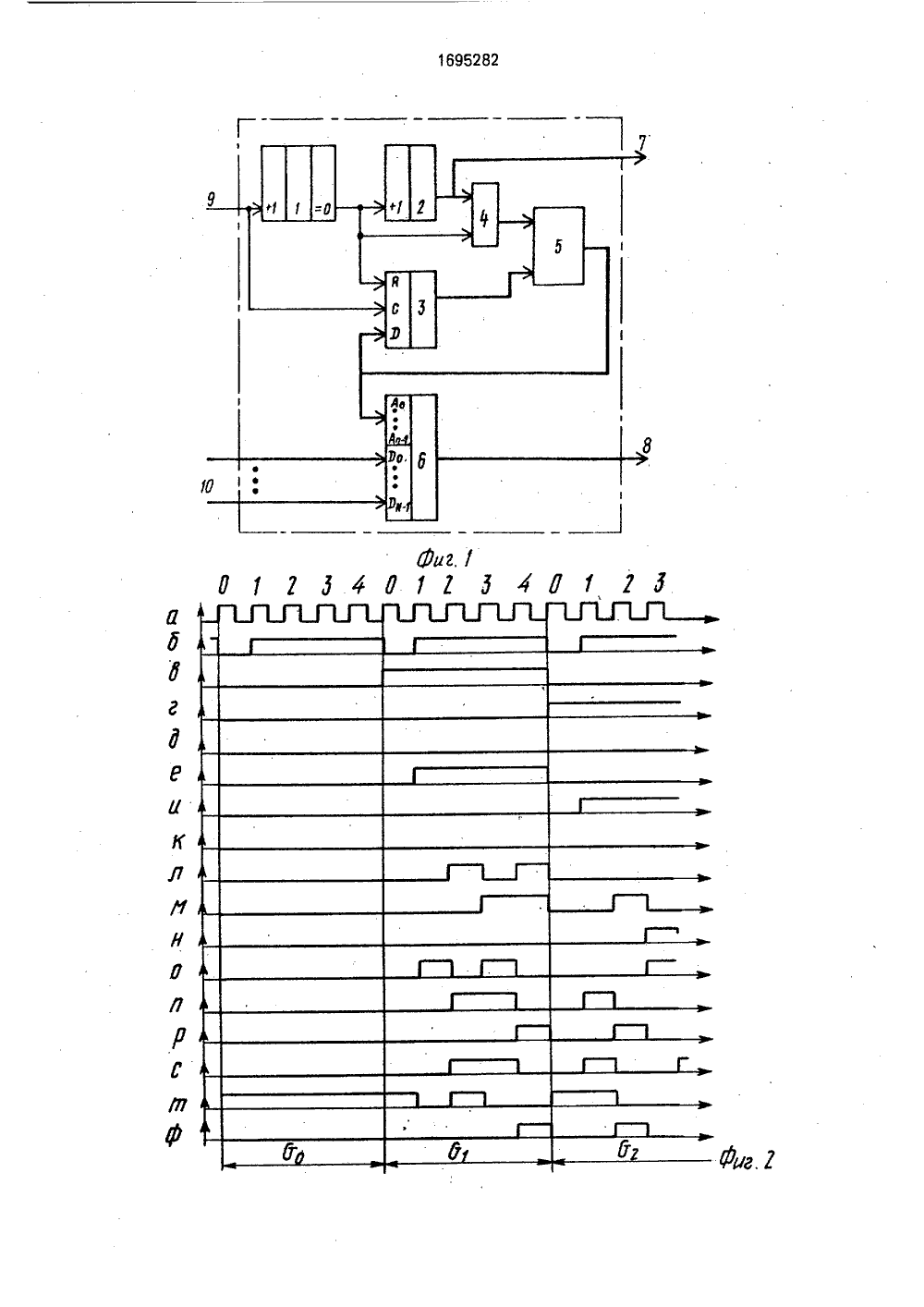

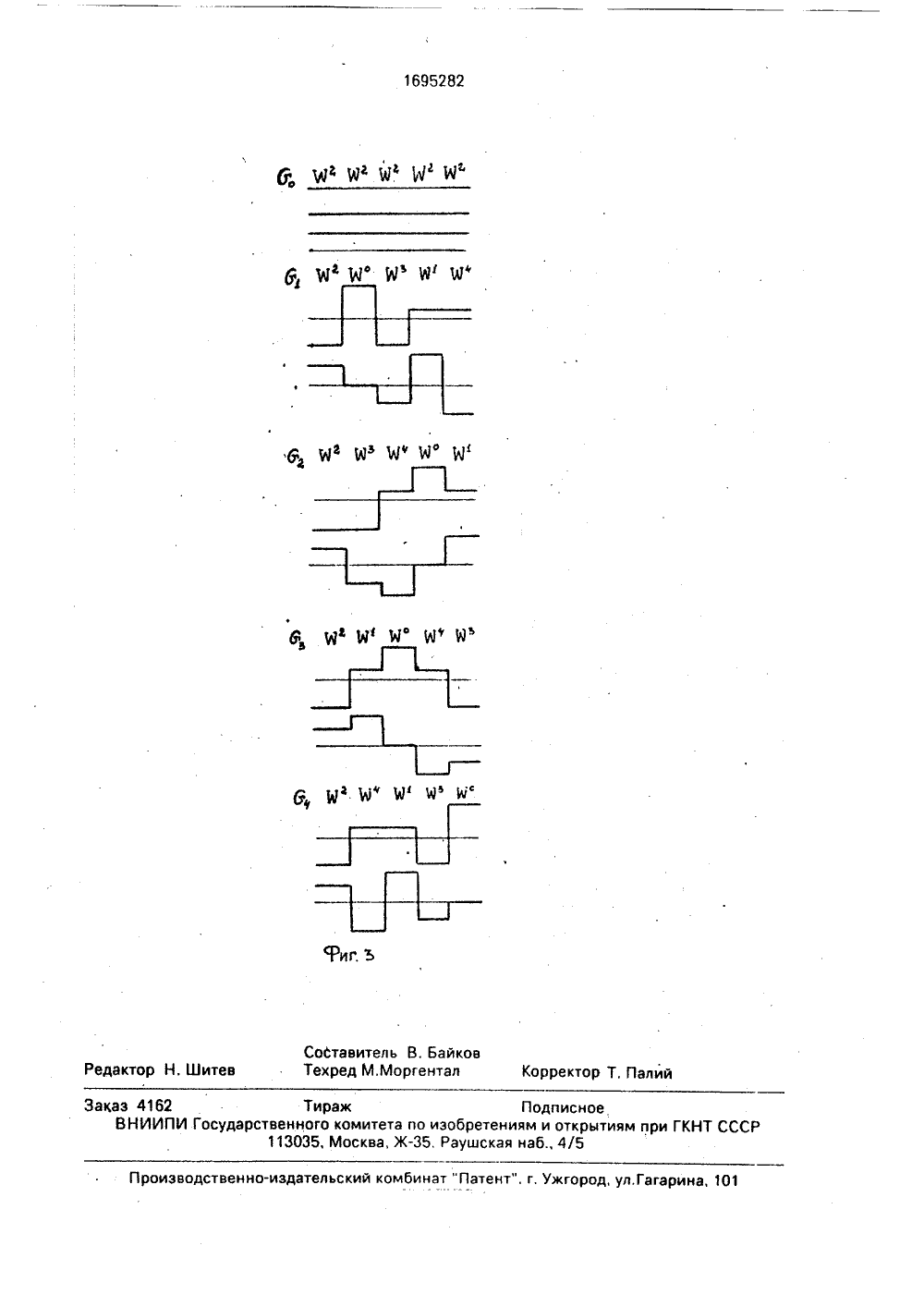

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 69528Ы 5)5 6 06 Г 1/ НИЕ ИЗОБРЕТЕН О ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬС(71) Дальневосточный филиал Научноисследовательского института "Аргон" (72) Г.Н. Аристов(56) Авторское свидетельство СССР М 1180871, кл. 6 06 Р 1/02, 1985.Авторское свидетельство СССР 1 Ф 1603360, кл, 6 06 Р 1/02, 1988.(54) ГЕНЕРАТОР СИСТЕМ ДИСКРЕТНЫХ БАЗИСНЫХ ФУНКЦИЙ АРИСТОВА (57) Изобретение относится к автоматике и вычислительной тЬхнике и может быть использовано при анализе и синтезе сигналов в системах цифровой обработки. Цель изоИзобретение относится к автоматике и вычислительной технике и может быть использовано при анализе и синтезе сигналов в системах цифровой обработки. Цель изобретения - расширение функциональных возможностей генератора за счет формирования М систем дискретных базисных функций, принимающих й значений, при произвольной размерности Й системы,На фиг, 1 приведена функциональная схема генератора для й = 5; на фиг. 2 - временные диаграммы, поясняющие работу генератора; на фиг. 3 - система дискретных базисных функций, формируемая генератором (й = 5).Генератор содержит п-разрядные счетчики 1 и 2 с коэффициентом пересчета й(п = =(092 Й), где () - округление в сторону 2бретения - расширение функциональных возможностей генератора за счет формирования М систем дискретных базисных функций, принимающих й значений, при произвольной размерности й системы. Генератор содержит и-разрядные счетчики 1 и 2 с коэффициентами пересчета й (и = =(1 о 92 Й), где ( ) - операция округления в сторону большего целого числа, и - размерность системы функций), блок 4 элементов И, сумматор 5 по модулю й, й - разрядный параллельный регистр 3, й - входовый коммутатор 6. Преимущество предлагаемого генератора - формирование систем функций произвольной размерности - достигается введением в его состав сумматора по модулю и регистра, 3 ил. большего целого), и - разрядный параллельный регистр 3, блок 4 элементов И, сумматор 5 по модулю М, й-входовой коммутатор 6, выход 7 номера функции генератора, функциональный выход 8, тактовый вход 9, информационный вход 10,Эпюры напряжений (фиг, 2, а - т) соответствуют следующим позициям: вход 9 тактовых импульсов - а; выход " =0" счетчика 1 - б; выходы первого, второго и третьего разрядов счетчика 2 - в - д; первый, второй и третий выходы блока 4 элементов И - е, и, к; выходы первого, второго и третьего разрядов регистра 3, - л, м, н; выходы первого, второго и третьего разрядов сумматора 5 - о, и, р; разрядные функциональные выходы 8 стф Предлагаемый генератор реализует системы дискретных базисных функций, определяемых выражением6 (К Ь) = 0 (1, (М 4) щоб Й),где ек - индекс формируемой функции, к = =ОЙ;Л- номер отсчета формируемой функции, Л=О, Й;Й - размерность системы функций, Й - произвольное целое число;61 - образующая систему дискретная функция, получаемая путем перестановки отсчетов в задающей комплексноэначной, экспоненциальной функцииЧЧоЧЧ 1 ЧЧЙ где ЧЧ =ехр - 42 лЙГенератор работает следующим образомСчетчик 1 считает тактовые импульсы и таким образом определяет период форми, руемой функции 6. Счетчик 2 считает импульсы переполнения счетчика 1 и определяет число функций в формируемой системе функций. Генератор синхронизируется импульсом переполнения (фиг. 2 - б) с выхода " =0" счетчика 1, который сбрасывает регистр 3, запрещает блок 4 элементов И и формирует состояние 000 на выходе сумматора 5 и на адресном входе коммутатора 6, в соответствии с которым производится опрос первой разрядной группы информационного входа 10 генератора (на входах 10 присутствует набор от Й чисел, задающий систему генерируемых функций). По переднему фронту тактовых импульсов содержимое сумматора 5 фиксируется в регистре 3, и таким образом, сумматор 5 осуществляет сложение по.вод Й в каждом такте двух чисел; числа, поступающего через блок элементов И с выхода счетчика 2; числа, поступающего с регистра 3 и,определяемого суммой по воб Й, полученной в предыдущем такте, В соответствии с состоянием, формируемым в каждом такте на выходе сумматора 5, производится опрос разрядных групп информационного входа 10, и соответствующий отсчет образующей функции передается на функциональный выход генератора 8 через коммутатор 6,На фиг. 3 приведена система дискретных базисных функций (Й = 5), формируемаяпредлагаемым генератором по исходной обРаэУюЩей фУнкчии 01 = ЧЧ 2 ЧЧо ЧЧз ЧЧ 1 ЧЧ 4, 5где ЧЧ = ехрЙ М42 лОтсчеты образующей функции 61 определяют код состояния разрядной группы информационного входа 10 генератора 10 следующим образом:Группа ОЧЧ 2 010 (ЧЧ 2= - 0.809+) 0.587)Группа 1 ЧЧо 000 (ЧЧо = 1)Группа 2 ЧЧзф 011 (ЧЧз = - 0.809 - ) 0,587)Группа 3 ЧЧт 001 (ЧЧ 1 = 0,309+ 0.951) 15 Группа 4 ЧЧ 4100 (ЧЧ 4 = 0,309 -0.951). Формула изобретения Генератор систем дискретных базисныхфункций, содержащий два счетчика, блок 20 элементов И и сумматор по модулю Й (Йразмерность системы функций), причем счетный вход первого счетчика соединен с тактовым входом генератора, выход переполнения первого счетчика соединен со 25 счетным входом второго счетчика, параллельный выход второго счетчика является выходом номера функции генератора, о тл и ч а ю щ и й с я тем, что, с целью расширения функциональных возможно стей за счет формирования Й систем дискретных базисных функций, принимающих Й значений, при произвольной размерности Й системы, он содержит регистр и коммутатор, причем выход переполнения первого 35 счетчика соединен с управляющим входомблока элементов И и установочным входом регистра, параллельный выход второгосчетчика поразрядно соединен с группой информационных входов блока элементов И, 40 выходы блока элементов И и регистра поразрядно соединены с входами сумматора по модулю Й, выход сумматора по модулю М поразрядно соединен с информационным входом регистра и управляющим вхо ом коммутатора, информационные входыкоммутатора являются входами задания системы функций генератора. выход коммутатора является выходом генератора, синхронизирующий вход регистра соединен с 50 тактовым входом генератора.1695282рфф. 3уФ 1 ф Ф у 4 ф У 1 Ц дфФ иг,СоСтавитель В. БайковТехред М,Моргентал Корректор Т, Палий Шитев дакто Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 1 О каз 4162 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., 4/5
