Аппарат для репозиции и фиксации костных обломков

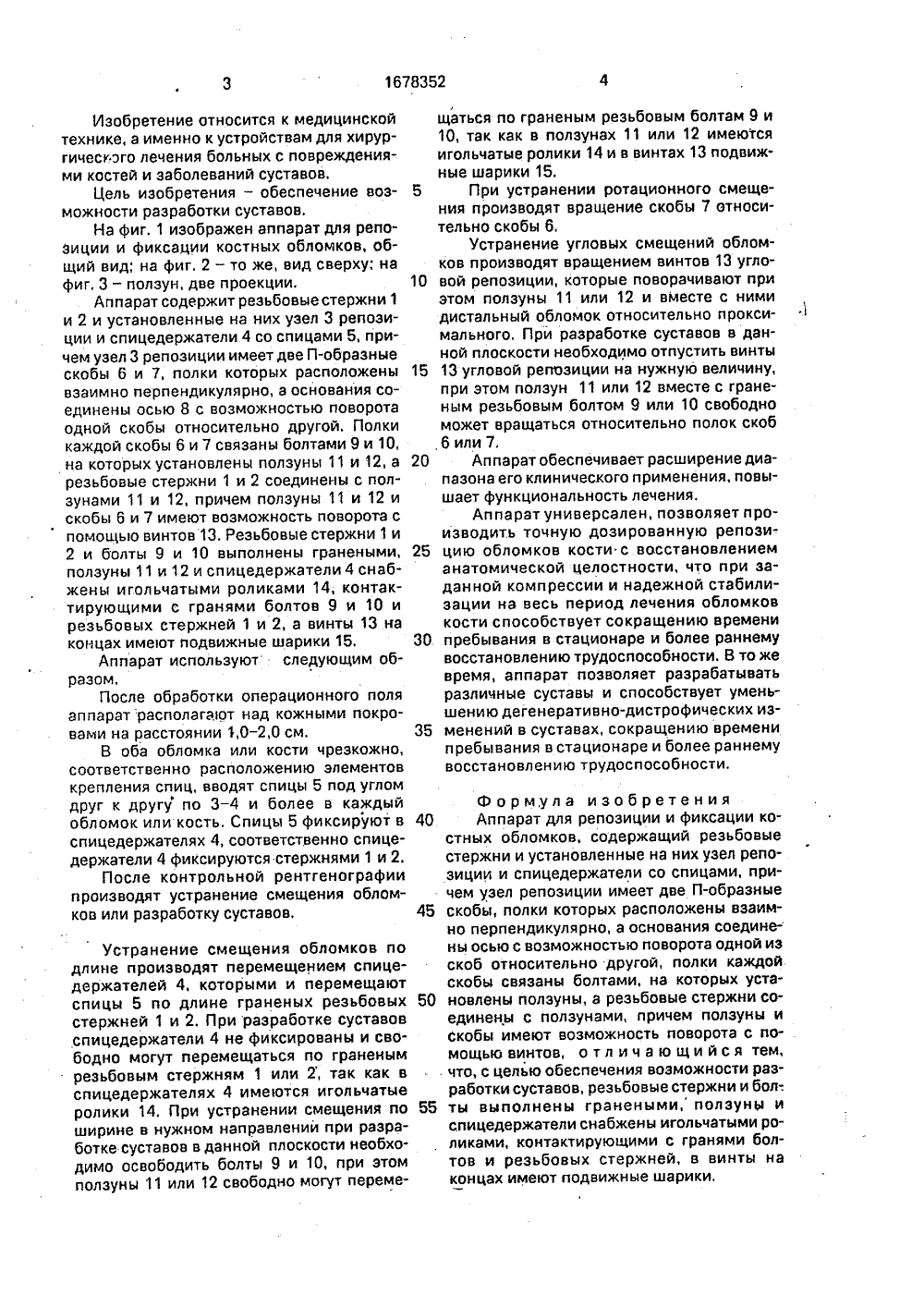

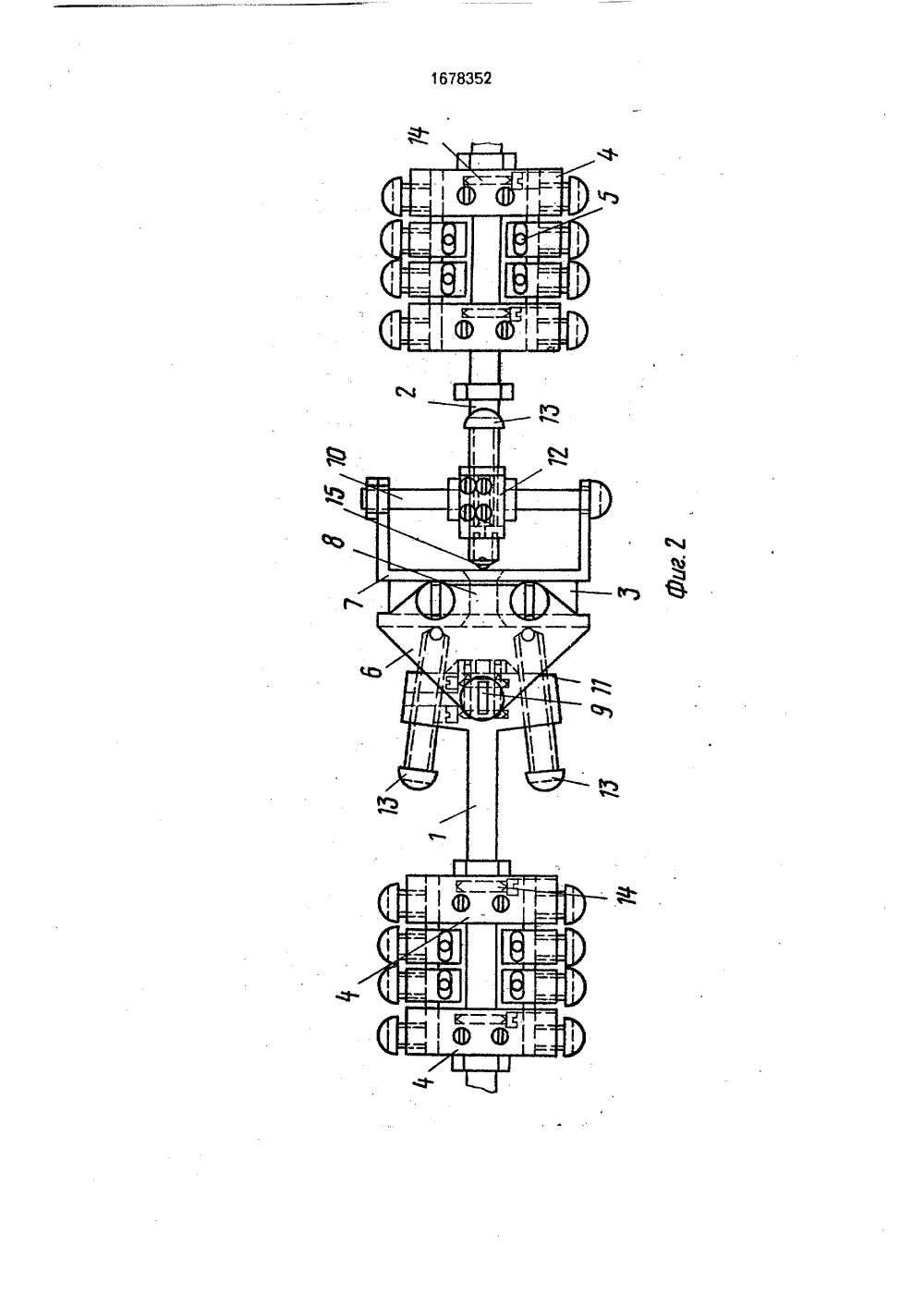

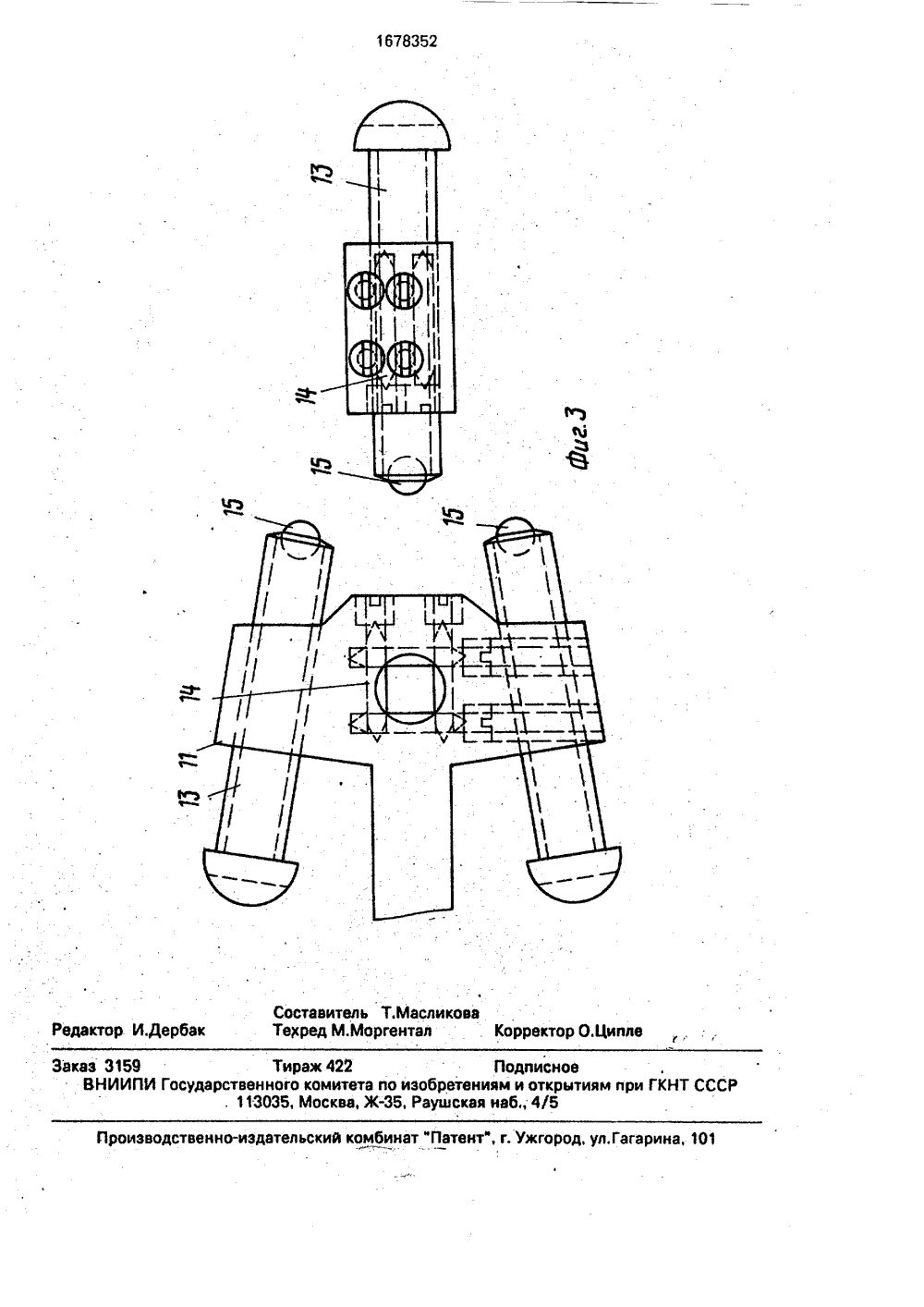

(51)5 А 61 В 17/60 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР."О 8Ила " СПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,(21) 4757312/14 (22) 09.11.89 (46) 23.09.91. Бюл. М 35 (71) Хабаровский государственный меди. цинский институт(72) А.Г; Бобылев, Н,Г. Бобылев, В,И. Гоппе, В.А. Вайлерт, Г,И. Оскольский, Н,И. Кузнецов, В.П. Волков, С,Г. Курбетьев и А.Ю. Кучер (53) 615.472.4(088,8) (56) Авторское свидетельство СССР М 1309977, кл. А 61 В 17/60, 1985. (54) АППАРАТ ДЛЯ РЕЙОЗИЦИИ И ФИКСАЦИИ. КОСТНЫХ ОБЛОМКОВ. (57) Изобретение относится к медицинской технике. Цель - обеспечение возможностиразработки суставов. Аппарат содержит реэьбовые граненые стержни 1 и 2 и устаЫ 1678352 А 1 новленные на них узел 3 репозиции и спицедержатели 4 со спицами 5, причем узел 3 репоэиции имеет две П-образные скобы 6 и 7, полки которых взаимно перпендикулярны, а основания соединены осью 8, полки скоб 6 и 7 связаны гранеными болтами 9 и 10, на которых установлены ползуны;11 и 12, причем ползуны 11 и 12 и скобы 6 и 7 имеют воэможность поворота с помощью винтов 13, на концах которых имеются по-; движные шарики 15, а ползуны 11 и 12,и спицедержатели 4 снабжены игольчатыми. роликами 14, контактирующими с гранями болтов 9 и 10 и стержней 1 и 2, благодаря чему полэуны 11 и 12 и и спицедержатели 4 имеют воэможность свободно переме-щаться при репозиции или при разработке Я суставов, 3 ил.Изобретение относится к медицинской технике, а именно к устройствам для хирургичесгзго лечения больных с повреждениями костей и заболеваний суставов,Цель изобретения - обеспечение возможности разработки суставов.На фиг. 1 изображен аппарат для репоэиции и фиксации костных обломков, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - ползун, две проекции.Аппарат содержит реэьбовые стержни 1 и 2 и установленные на них узел 3 репозиции и спицедержатели 4 со спицами 5, причем узел 3 репозиции имеет две П-образные скобы 6 и 7, полки которых расположены взаимно перпендикулярно, а основания соединены осью 8 с возможностью поворота одной скобы относительно другой. Полки каждой скобы 6 и 7 связаны болтами 9 и 10, на которых установлены ползуны 11 и 12, а резьбовые стержни 1 и 2 соединены с полэунами 11 и 12, причем ползуны 11 и 12 и скобы 6 и 7 имеют воэможность поворота с помощью винтов 13. Резьбовые стержни 1 и 2 и болты 9 и 10 выполнены гранеными, ползуны 11 и 12 и спицедержатели 4 снабжены игольчатыми роликами 14, контактирующими с гранями болтов 9 и 10 и резьбовых стержней 1 и 2, а винты 13 на концах имеют подвижные шарики 15,Аппарат используют следующим образом.После обработки операционного поля аппарат располагают над кожными покровами на расстоянии 1,0 - 2,0 см.В оба обломка или кости чрезкожно, соответственно расположению элементов крепления спиц, вводят спицы 5 под углом друг к другу по 3 - 4 и более в каждый обломок или кость. Спицы 5 фиксируют в спицедержателях 4, соответственно спице- держатели 4 фиксируются стержнями 1 и 2.После контрольной рентгенографии производят устранение смещения обломков или разработку суставов,Устранение смещения обломков по длине производят перемещением спице- держателей 4, которыми и перемещают спицы 5 по длине граненых резьбовых стержней 1 и 2. При разработке суставов спицедержатели 4 не фиксированы и свободно могут перемещаться по граненым резьбовым стержням 1 или 2, так как в спицедержателях 4 имеются игольчатые ролики 14. При устранении смещения по ширине в нужном направлении при разработке суставов в данной плоскости необходимо освободить болты 9 и 10, при этом ползуны 11 или 12 свободно могут переме Формула изобретения Аппарат для репозиции и фиксации костных обломков, содержащий резьбовые стержни и установленные на них узел репоэиции и спицедержатели со спицами, причем узел репозиции имеет две П-образные скобы, полки которых расположены взаимно перпендикулярно, а основания соединены осью с возможностью поворота одной из скоб относительно другой, полки каждой скобы связаны болтами, на которых установлены ползуны, а реэьбовые стержни соединены с ползунами, причем ползуны и Скобы имеют возможность поворота с помощью винтов, о т л и ч а ю щ и й с я тем,40 45 50 что, с целью обеспечения возможности разработки суставов, резьбовые стержни и бол-. ты выполнены гранеными, ползуны и спицедержатели снабжены игольчатыми роликами, контактирующими с гранями болтов и резьбовых стержней, в винты на концах имеют подвижные шарики. щаться по граненым реэьбовым болтам 9 и 10, так как в полэунах 11 или 12 имеются игольчатые ролики 14 и в винтах 13 подвижные шарики 15.При устранении ротационного смещения производят вращение скобы 7 относительно скобы 6.Устранение угловых смещений обломков производят вращением винтов 13 угло 10 вой репозиции, которые поворачивают приэтом ползуны 11 или 12 и вместе с нимидистальный обломок относительно проксимального. Прй разработке суставов в данной плоскости необходимо отпустить винты15 13 угловой репоэиции на нужную величину,при этом полэун 11 или 12 вместе с граненым резьбовым болтом 9 или 10 свободноможет вращаться относительно полок скоб,6 или 7.20 Аппарат обеспечивает расширение диапазона его клинического применения, повышает функциональность лечения,Аппарат универсален, позволяет производить точную дозированную репоэи 25 цию обломков кости с восстановлениеманатомической целостности, что при заданной компрессии и надежной стабилизации на весь период лечения обломковкости способствует сокращению времени30 пребывания в стационаре и более раннемувосстановлению трудоспособности. В то жевремя, аппарат позволяет разрабатыватьразличные суставы и способствует уменьшению дегенеративно-дистрофических иэ 35 менений в суставах, сокращению временипребывания в стационаре и более раннемувосстановлению трудоспособности."Патент", г. Ужгоро Пр кий ком гарина, 1 ственно-изд аказ 3 ВНИСоставитель Т.МасликоваТекред М.Моргентал . Корректор О.Ципле Тираж 422 ПодписноеГосударственного комитета по изобретениям и открыти
