Способ тепловой защиты плодовых деревьев и устройство для его осуществления

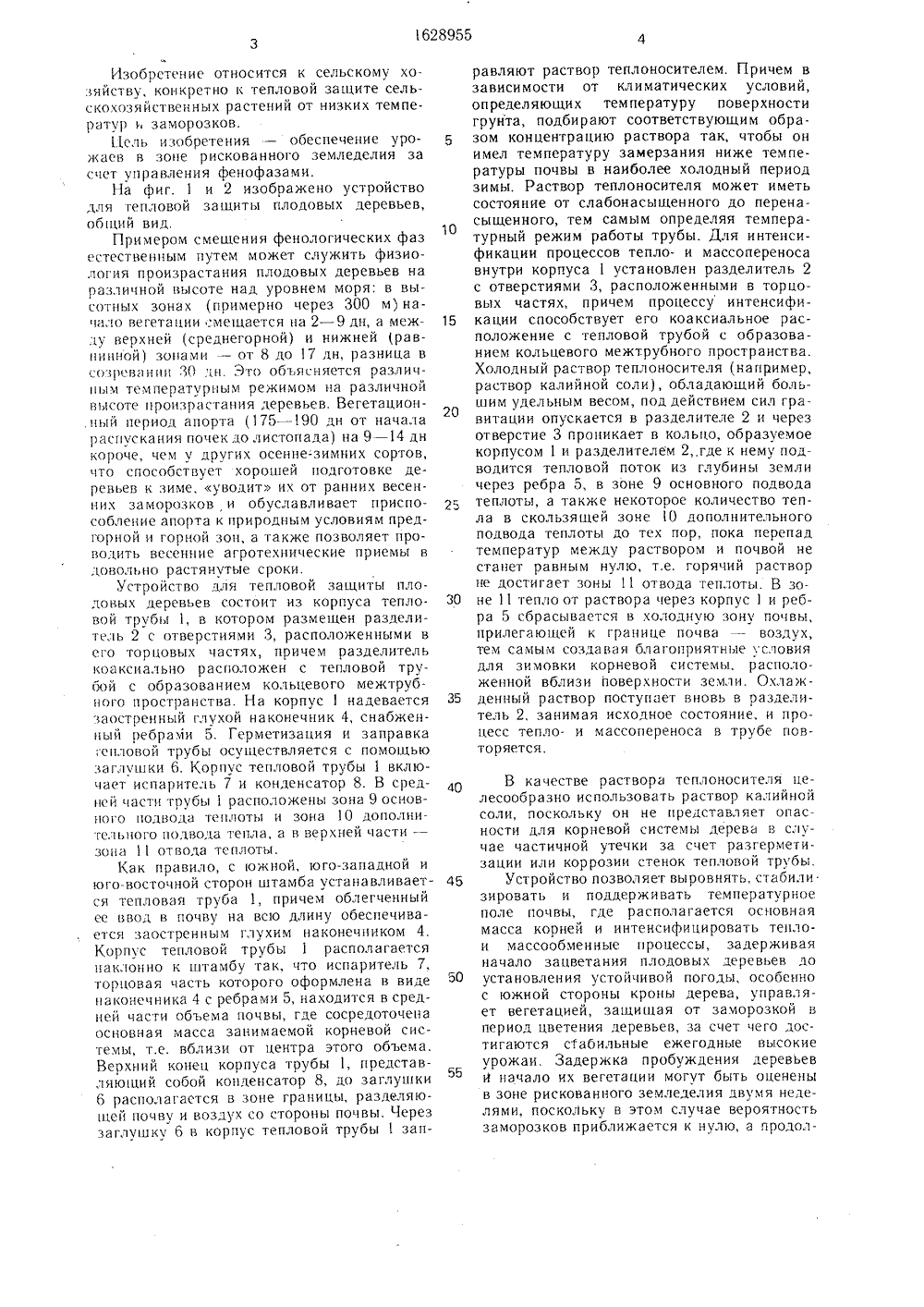

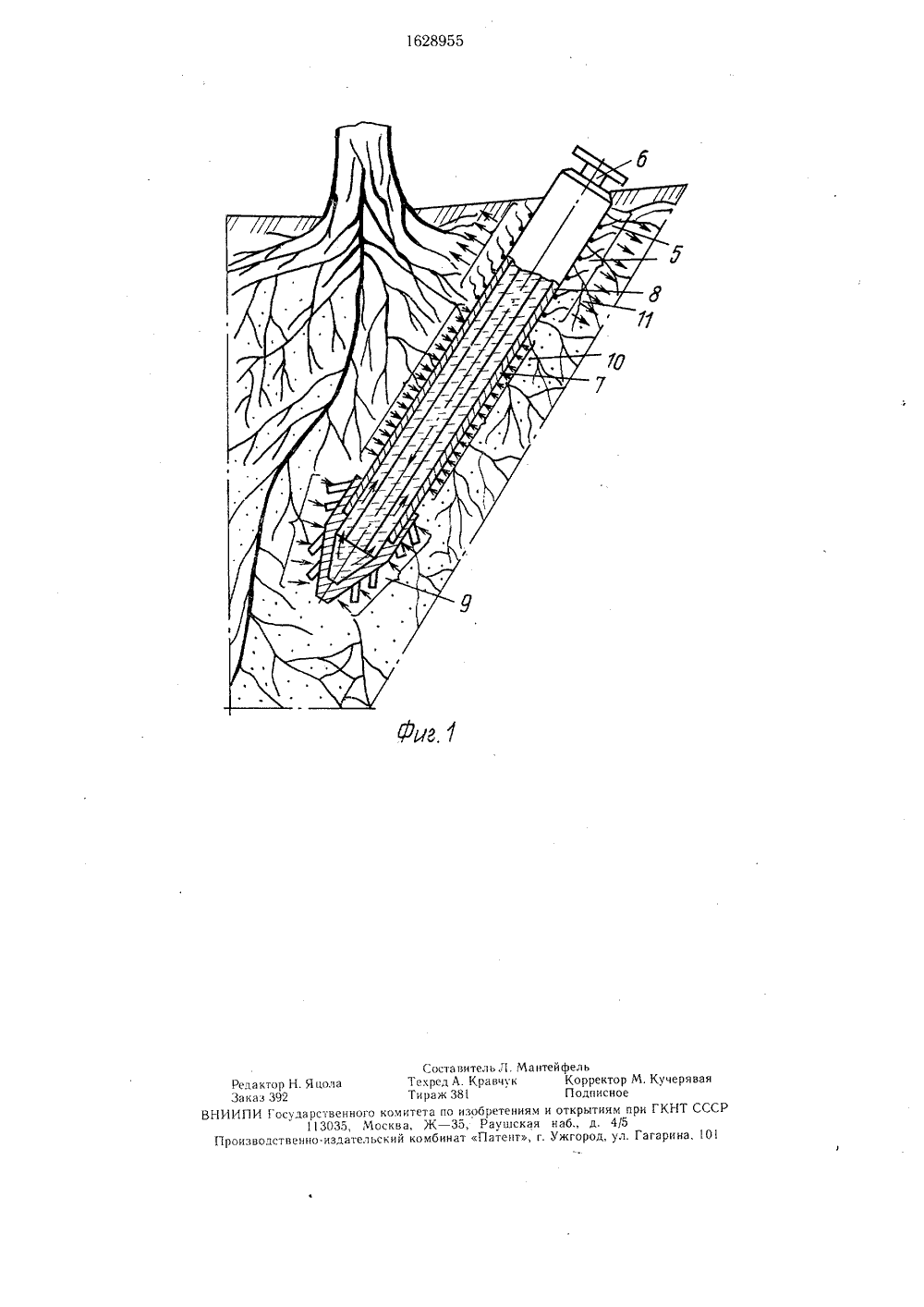

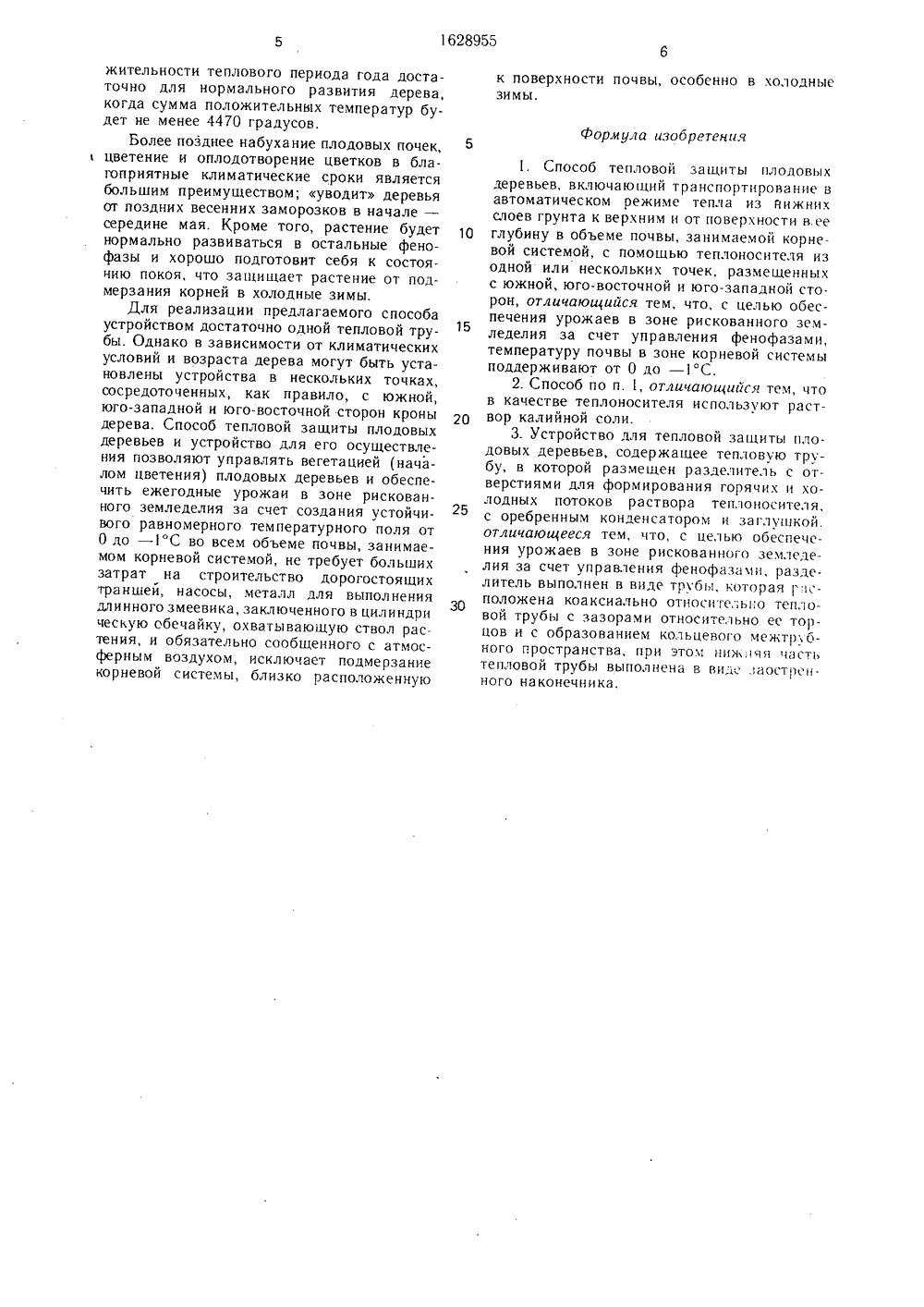

СОЮЗ СОВЕТСКИСОЦИАЛИСТИЧЕСНРЕСПУБЛИК ЯО 162895ОПИСАНИЕ ИЗОБРЕТЕН Д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ ИТЫ ПЛОТВО ДЛЯ ОСУДАРСТВЕННЫИ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМРИ ГКНТ СССР(54) СПОСОБ ТЕПЛОВОЙ ЗАЩДОВЫХ ДЕРЕВЬЕВ И УСТРОЙСЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к сельскому хозяйству, конкретно к тепловой защите сельскохозяйственных растений от низких температур и заморозков. Цель изобретения -обеспечение урожаев в зоне рискованногоземледелия за счет управления фенофазами. Способ обеспечивает перераспределение, стабилизацию и поддерживание температуры в объем почвы, занимаемой корневой системой, от 0 до минус 1 С путем переноса глубинного тепла грунта к поверхности почвы и от поверхности в ее глубину холода циркуляцией в нем от слабонасыщенного до пересыщенного состояния раствора в зависимости от климатических условий. Охлаждение от поверхности почвы вглубь производят ниже центра объема почвы, занимае.,ой корневой системой с южнойУ юго-западной и юго-восточной сторон кроны дерева, в зависимости от климатических условий и возраста дерева. Причем охлаждение производят в двух-трех и более точках. Торцовая часть испарителя, снабженная заостренным глухим наконечником 4, включает разделитель 2, коаксиально расположенный с тепловой трубой с образова. Я нием кольцевого межтрубного пространства с выполненными в торцах отверстиями 3, 2 с. и 1 з.п. ф-лы, 2 ил.С:."10 15 20 25 30 35 50 55 Изобретение относится к сельскому хозяйству, конкретно к тепловой защите сельскохозяйственных растений от низких температур ь заморозков.Цель изобретения - обеспечение урожаев в зоне рискованного земледелия за счет управления фенофазами.На фиг. 1 и 2 изображено устройство для тепловой защиты плодовых деревьев, общий вид.Примером смещения фенологических фаз естественным путем может служить физиология произрастания плодовых деревьев на различной высоте над уровнем моря; в высотных зонах (примерно через 300 м) напало вегетации мешается ца 2 - 9 дн, а между верхней (среднегорной) и нижней (равнинной) зонами - от 8 до 17 дн, разница в созревании 30 дц. Это объясняется различным температурным режимом ца различной высоте произрастания деревьев. Вегетацион. цый период апорта (175 - 190 дн от начала распускания почек до листопада) на 9 - 14 дн короче, чем у других осенне-зимних сортов, что способствует хорошей подготовке деревьев к зиме, уводит их от ранних весенних заморозков и обуславливает приспособление апорта к природным условиям предгорной и горной зоц, а также позволяет проводить весенние агротехнические приемы в довольно растянутые сроки.Устройство для тепловой загциты плодовых деревьев состоит из корпуса тепловой трубы 1, в котором размещен разделитель 2 с отверстиями 3, расположенными в его торцовых частях, причем разделитель коаксиальцо расположен с тепловой трухай с образованием кольцевого межтрубного пространства. На корпус 1 надевается заостренный глухой наконечник 4, снабженный ребрами 5. Герметизация и заправка ;ецловой трубы осуществляется с помощью заглушки 6. Корпус тепловой трубы 1 включает испаритель 7 и конденсатор 8, В средней части трубы 1 расположены зона 9 основного подвода теплоты и зона 10 дополнительного подвода тепла, а в верхней части - зонд 11 отвода тсплоты.Как правило, с южной, юго-западной и юго-восточной сторон штамба устанавливается тепловая труба 1, причем облегченный се ввод в почву на всю длину обеспечивается заостренным глухим наконечником 4. Корпус тепловой трубы 1 располагается цаклонно к штамбу так, что испаритель 7, торцовая часть которого оформлена в виде наконечника 4 с ребрами 5, находится в средней части объема почвы, где сосредоточена основная масса занимаемой корневой системы, т.е. вблизи от центра этого объема. Верхний конец корпуса трубы 1, представляюгций собой конденсатор 8, до заглушки 6 располагается в зоне границы, разделяющей почву и воздух со стороны почвы. Через заглушку 6 в корпус тепловой трубы 1 заправляют раствор теплоносителем. Причем в зависимости от климатических условий, определяющих температуру поверхности грунта, подбирают соответствующим образом концентрацию раствора так, чтобы он имел температуру замерзания ниже температуры почвы в наиболее холодный период зимы. Раствор теплоносителя может иметь состояние от слабонасыщенного до перенасыщенного, тем самым определяя температурный режим работы трубы. Для интенсификации процессов тепло- и массопереноса внутри корпуса 1 установлен разделитель 2 с отверстиями 3, расположенными в торцовых частях, причем процессу интенсификации способствует его коаксиальное расположение с тепловой трубой с образованием кольцевого межтрубного пространства. Холодный раствор теплоносителя (например, раствор калийной соли), обладающий большим удельным весом, под действием сил гравитации опускается в разделителе 2 и через отверстие 3 проникает в кольцо, образуемое корпусом 1 и разделителем 2, где к нему подводится тепловой поток из глубины земли через ребра 5, в зоне 9 основного подвода теплоты, а также некоторое количество тепла в скользящей зоне 10 дополнительного подвода теплоты до тех пор, пока перепад температур между раствором и почвой не станет равным нулю, т.е. горячий раствор це достигает зоны 11 отвода теплоты. В зоне 11 тепло от раствора через корпус 1 и ребра 5 сбрасывается в холодную зону почвы, прилегающей к границе почва - воздух, тем самым создавая благоприятные условия для зимовки корневой системы, расположенной вблизи поверхности земли. Охлажденный раствор поступает вновь в разделитель 2, занимая исходное состояние, и процесс тепло- и массопереноса в трубе повторяется. В качестве раствора теплоносителя целесообразно использовать раствор калийной соли, поскольку он не представляет опасности для корневой системы дерева в случае частичной утечки за счет разгерметизации или коррозии стенок тепловой трубы.Устройство позволяет выровнять, стабили зировать и поддерживать температурное поле почвы,где распола гается осцовн а я масса корней и интенсифицировать тепло- и массообменные процессы, задерживая начало зацветания плодовых деревьев до установления устойчивой погоды, особенно с южной стороны кроны дерева, управляет вегетацией, защищая от заморозкой в период цветения деревьев, за счет чего достигаются сгабильные ежегодные высокие урожаи. Задержка пробуждения деревьев и начало их вегетации могут быть оценены в зоне рискованного земледелия двумя неделями, поскольку в этом случае вероятность заморозков приближается к нулю, а продол 1628955жительности теплового периода года достаточно для нормального развития дерева, когда сумма положительнвгх температур будет не менее 4470 градусов.Более позднее набухание плодовых почек, цветение и оплодотворение цветков в благоприятные климатические сроки является большим преимуществом; уводитт деревья от поздних весенних заморозков в начале - середине мая. Кроме того, растение будет нормально развиваться в остальные фенофазы и хорошо подготовит себя к состоянию покоя, что защищает растение от подмерзания корней в холодные зимы.Для реализации предлагаемого способа устройством достаточно одной тепловой трубы. Однако в зависимости от климатических условий и возраста дерева могут быть установлены устройства в нескольких точках, сосредоточенных, как правило, с южной, юго-западной и юго-восточной сторон кроны дерева. Способ тепловой защиты плодовых деревьев и устройство для его осуществления позволяют управлять вегетацией началом цветения) плодовых деревьев и обеспечить ежегодные урожаи в зоне рискованного земледелия за счет создания устойчивого равномерного температурного поля от О до - 1 С во всем объеме почвы, занимаемом корневой системой, не требует больших затрат на строительство дорогостоящих траншей, насосы, металл для выполнения длинного змеевика, заключенного в цилиндри ческую Обечайку, охватывающую ствол растения, и обязательно сообщенного с атмосферным воздухом, исключает подмерзание корневой систем ы, близко расположенную к поверхности почвы, особенно в холодныезимы. Форму.га изобретенггя1. Способ тепловой защиты плодовыхдеревьев, включающий транспортирование в автоматическом режиме тепла из нижних слоев грунта к верхним и от поверхности в ее 1 О глубину в объеме почвы, занимаемой корневой системой, с помощью теплоносителя из одной или нескольких точек, размещенных с южной, юго-восточной и юго-западной сторон, отличающийся тем, что, с целью обеспечения урожаев в зоне рискованного земледелия за счет управления фенофазами, температуру почвы в зоне корневой системы поддерживают от О до - С.2. Способ по п. 1, отличающийся тем, чтов качестве теплоносителя используют раст О вор калийной соли.3. Устройство для тепловой защиты плодовых деревьев, содержащее тепловую трубу, в которой размещен разделитель с отверстиями для формирования горячих и холодных потоков раствора теплоносителя, с оребренным конденсатором и заглушкой.отличающееся тем, что, с целью Обеспечения урожаев в зоне рискованного земледелия за счет управления фенофазами, разделитель выполнен в виде трубы, которая .сположена коаксиально относительно тепловой трубы с зазорами относительно ее торцов и с образованием кольцевого межтруб- НОГО п 1 гостранствд, при этом ниж:яя часть тепловой трубы выполнена в вид. заострен.ного наконечника.пола Т СС Производс на, 1 Редактор Н Заказ 392НИИПИ Госуд рственного ком 113035, Москв ю-издательски й Составитель Л. МТекред А. КравчукТираж 381тета по изобретенияЖ - 35, Раушскакомбинат Патент тейфельКорректор М. КучПодписноеи открытиям при ГКНнаб., д. 4/5
