Почвообрабатывающее орудие для обработки приствольной полосы в рядах плодовых деревьев

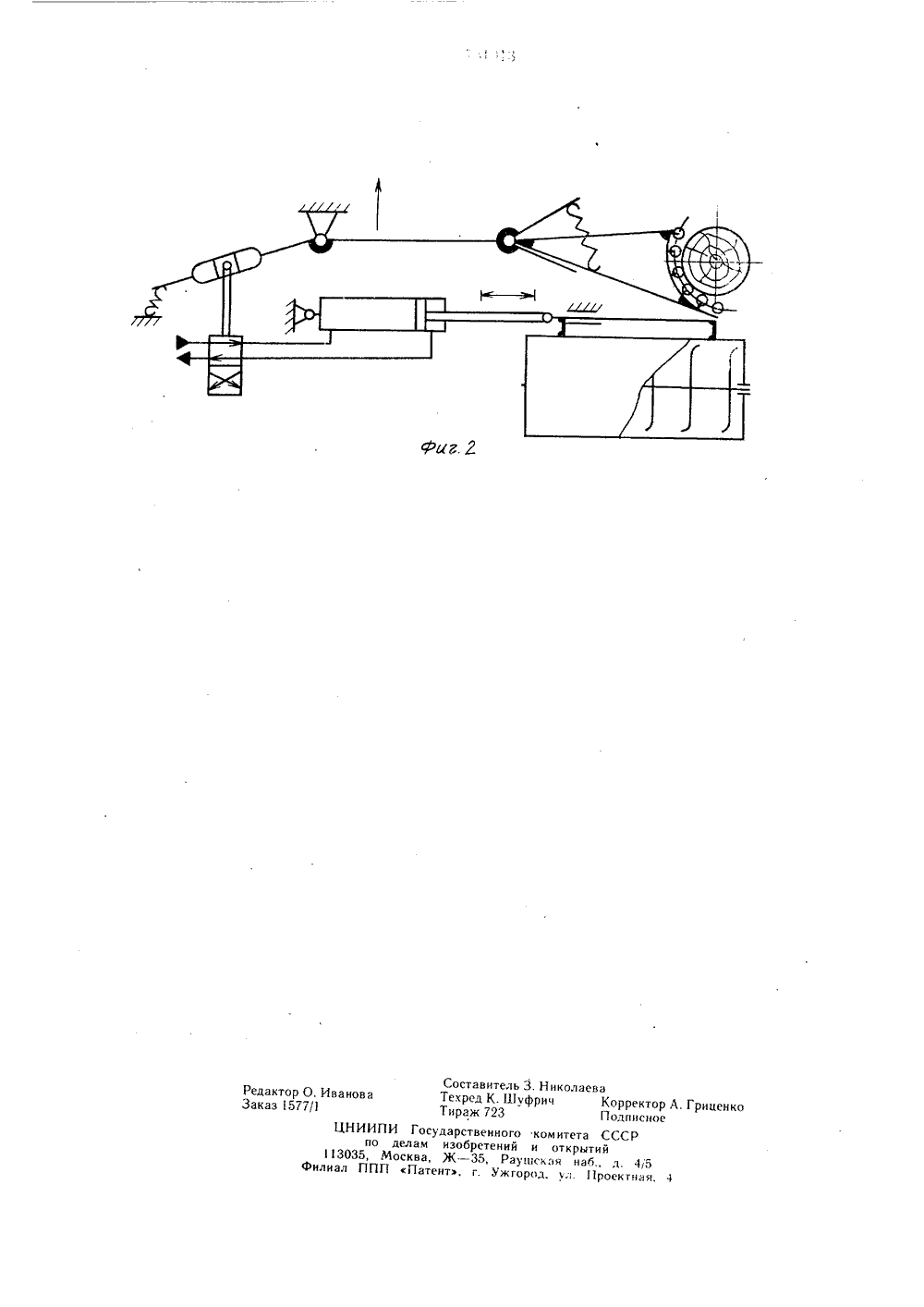

(53) УДК 631,312. .34 (088,8) Опубликовано 05.05.80. Бюллетень17Дата опубликования описания 15.05.80 но аннам нзфбннтеннй н атнритнй(54) ПОЧВООБРАБАТЫВА 1 ОЩЕЕ ОРУДИЕ ДЛЯ ОБРАБОТКИ ПРИСТВОЛЬНОЙ ПОЛОСЫ В РЯДАХ ПЛОДОВЫХ ДЕРЕВЬЕВ Изобретение относится к сельскохозяйственной технике, в частности к садовым почвообрабатывающим орудиям.Известно почвообрабатывающее орудие, содержащее рабочий орган, гидроцилиндр управления, гидрораспределитсль и щуп, поворачивающийся на шарнире 11.Однако такое орудие не обеспечивает минимальную защитную зону обработки.Известно также почвообрабатывающее орудие, содержащее рабочий орган, гидро- цилиндр управления, гидрораспределитель и связанный с ним щуп 12.Целью изобретения является обеспечение минимальной защитной зоны обработки и уменьшение повреждения штамбов деревьев. Это достигается тем, что щуп выполнен в виде подпружиненного профилирующего захвата с размещенными в его вогнутой части резиновыми роликами, которые установлены с возможностью вращения вокруг своих вертикальных осей и связан с гидро- распределителем посредством ломаного рычага с упором. На фиг. 1 изображено почвообрабатывающее орудие, вид сбоку; на фиг. 2 - то же, в рабочем положении.Почвообрабатывающее орудие для обработки приствольной полосы в рядах плодовых деревьев состоит из рабочего органа 1, соединенного со штоком 2, гидроцилиндра 3. Гидроцилиндр 3 связан шлангами с гидрораспределителем 4. Толкатель гидрораспределителя 4 связан с подвижной тягой 5, которая шарнирно соединена с щупом б, к концу которого закреплена пружина 7. Цуп 6 выполнен в виде профилирующего захвата 8 с размещенными в его вогнутой части резиновыми роликами 9 и соединен с гидрораспределителем 4 посредством ломаного рычага 10 с упором 11.Процесс работы устройства в рядах деревьев плодового сада состоит в следующем .При встрече со штамбом дерева профилирующий захват 8, воспринимая через резиновые ролики 9 встречную нагрузку, отклоняется назад, растягивает пружину 7 и упирается в задний выступ ограничительного упора 11. До этого момента щуп 6э. изменяет своего с 1 рого поперечного расположения и по ходу поступательного движения вперед у жс )асполагаезхя относительн ц.тамба з рева (не сзади), а на или за линией нонсрсчнс о сечения штамба дерева. При этом рабочий орган максимально приближается к пггамбу, а профилируюший захват 8 посредством роликов 9 (которые уже как бы профилируют окружность ствола дерева), воспринимая далее нагрузку от штамба, только уже тогда передает сигнал и отклоняет назад щуп посредством ломаного рычага 10, который перемещает вперед тягу 5 и растягивает пружину 7. Посредством тяги 5 увлекается толкатель гидро- распределителя 4 и открывает путь маслу в гидроцилиндр 3, шток которого входит внутрь корпуса и отводит рабочий орган 1 от штамба дерева из рядка. Затем после прохода и освобождения щупа 6 от штамба одновременно происходит следующее. Под действием пружины 7, возврашающей толкатель гидроцилиндра 3 в первоначальное положение, рабочий орган 1 вновь вводится в рядок штоком гидроцилиндра 3, а профилируюший захват 8 под действием пружины 7 упирается в упор 11, принимая первоначальное расположение навстречу очередному штамбу дерева. Далее процесс повторяется.Использование предлагаемого устройства позволяет максимально уменьшить тот промежуток времени, который необходим для отвода и обратного ввода рабочего органа, т, е. для обработки сравнительно малого участка приствольной полосы вне рядка деревьев. Тем самым достигается максимальное уменьшение зашитной зоны обработки почвы в приствольно-межствольной полосе плново о сада, величину которой можно уже варьировать в зависимости от поступательных скоростей и с учетом неповреждаемости штамбов деревьев, в пределах 0,04 -0,06 мнеобпабатываемых пристволь ных кругов, которье практически уже ненуждаются в ручной доработке после фрезерования.Годовой экономический эффект от применения предлагаемого устройства при годовой загрузке фрезы 240 часов составит 16 57,6 руб. на одну машину, а при годовойзагрузке 700 часов составит 168 руб. на одну машину.формула изобретенияПочвообрабатываюшее орудие для обработки приствольной полосы в рядах плодовых деревьев, включающее рабочий орган, гидроцилиндр управления, гидрораспре 20 делитель и связанный с ним щуп, отличаюи(ееся тем, что, с целью обеспечения минимальной зашитной зоны обработки иуменьшения повреждения штамбов деревьев,шуп выполнен в виде подпружиненного про 23филируюшего захвата с размещенными в еговогнутой части резиновыми роликами, которые установлены с возможностью врашениявокруг своих вертикальных осей и связанс гидрораспределителем посредством ломаного рычага с упором.ЗО Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР233318, кл, А 01 В 39/28, 1968.2. Авторское свидетельство СССР510184, кл. А 01 В 39/ 6, 1976 (прототип).35Составитель 3. Николаева Редактор О. Иванова Заказ 1577/1 Тираж 23 Подписное ЦНИИГ 1 И Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раугнская наб., д. 415 филиал ЛПЛ Патент, г. Ужгород, ул. Проектная, 4
