Дельта-кодер

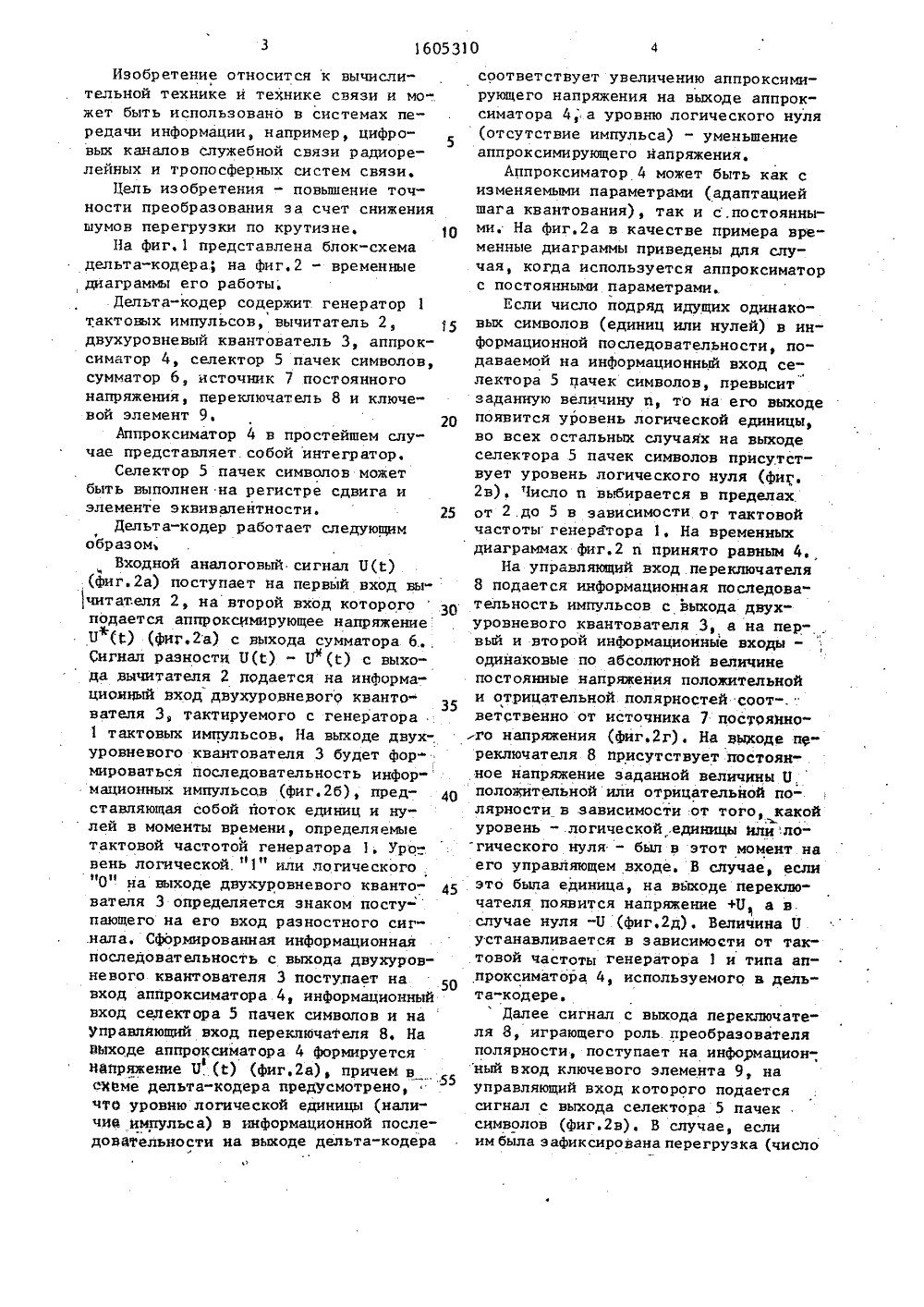

З СОНЕТСНИХЦИАЛИСТИЧЕСНСПУБЛИМ И 9) И 03 М 3/02 ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР НИЕ ИЗ ап п."ыц;1 " 1ВТОРСКОМ И ЕТЕЛ ектр кман я СССР77,ель ств /02, ство 3/02,ычи Иа дачи(57) Изобретентельной техникиспользование Бюп. У 4й заочныйт связиов, С.М. БВ, А, Петро6(088.8)свидетН 03 М 3видетельИ 03 МДЕРие относи 605310 А 2формации позволяет повысить точность преобразования эа счет снижения шумов перегрузки по крутизне. Дельта- кодер содержит генератор 1 тактовых импульсов, вычитатель 2, двухуровневый квантователь 3, аппроксиматор 4 и селектор 5 пачек символов. Благодаря введению сумматора бисточника 7 постоянного напряжения, переключате" ля 8 и ключевого элемента 9 в дельта- кодере помимо:обычной адаптации шага квантования (в аппроксиматоре) осуществляется дополнительно не связанное с ней изменение сигнала аппроксимации в случае обнаружения перегрузки по крутизне. 2 ил,Изобретение относится к вычислительной технике н теХнике связи и мо-. жет быть использовано в системах передачи информации, например, цифровых каналов служебной связи радиорелейных и тропосферных систем связи.Цель изобретения - повышение точности преобразования за счет снижения шумов перегрузки по крутизне, 1 ОНа фиг.1 представлена блок-схема дельта-кодера; на фиг. 2 - временные диаграммы его работы.Дельта-кодер содержит генератор 1 тактовых импульсов, вычитатель 2, двухуровневый квантователь 3, аппроксиматор 4, селектор 5 пачек символов, сумматор 6, источник 7 постоянного напряжения, переключатель 8 и ключевой элемент 9, 20Аппроксиматор 4 в простейшем случае представляет собой интегратор.Селектор 5 пачек символов может быть выполнен на регистре сдвига и элементе эквивалентности. 25Дельта-кодер работает следующим образомВходной аналоговый сигнал 0(с) (фиг.2 а) поступает на первый вход вычитателя 2, на второй вход которого подается аппроксимирующее напряжение 0 И) (фиг.2 а) с выхода сумматора 6.+.Сигнал разности 0(й) - 0 ф(е) с выхода вычитателя 2 подается на информациоиный вход двухуровневого квантователя 3, тактируемого с генератора 1 тактовых импульсов. На выходе двух", уровневого квантователя 3 будет формироваться последовательность инфор- мационных импульсов (фиг.2 б), пред ставляющая собой поток единиц и нулей в моменты времени, определяемые тактовой частотой генератора 1. Уро" вень логической, "1" или логического "О" на выходе двухуровневого кванто" вателя 3 определяется знаком посту-пающего на его вход разностного сиг.нала. Сформированная информационная последоватепьность. с выхода двухуровневого квантователя 3 поступает навход аппроксиматора 4, информационныйвход селектора 5 пачек символов и на Управляющий вход переключателя 8, Наиыходе аппроксиматора 4 формируетсянапряжение 0, И) (фиг,2 а), причем в салеме дельта-кодера предусмотрено, чтб уровню логической единицы (наличий импульса) в информационной последовательности на выходе дельта-кодера соответствует увеличению аппроксимирующего напряжения на выходе аппроксиматора 4; а уровню логического нуля(отсутствие импульса) - уменьшениеаппроксимирующего напряжения.Аппроксиматор 4 может быть как сизменяемыми параметрами (адаптациейшага квантования), так и с,постоянными. На Фиг.2 а в качестве примера временные диаграммы приведены для случая, когда используется аппроксиматорс постоянными параметрами.Если число подряд идущих одинаковых символов (единиц или нулей) в информационной последовательности, подаваемой на информационный вход селектора 5 пачек символов, превыситзаданную величину а, то на его выходепоявится уровень логической единицы,во всех остальных случаях на выходеселектора 5 пачек символов присутствует уровень логического нуля (фи.2 в), Число и выбирается в пределах.от 2.до 5 в зависимости от тактовойчастоты генератора 1, На временныхдиаграммах Фиг.2 и принято равным 4.На управляющий вход. переключателя8 подается информационная последовательность импульсов с выхода двухуровневого квантователя 3, а на первый и второй информационные входыодинаковые по абсолютной величинепостоянные напряжения положительнойи отрицательной полярностей соот-."ветственно от источника 7 пострянного напряжения (фиг.2 г). На выходе переключателя 8 присутствует постоянное напряжение заданной величины О.положительной или отрицательной полярности в зависимости от того, какойуровень - логической, единицы йлй,ло"гического нуля - был в этот момент наего управляющем входе. В случае, еслиэто была единица, на выходе переключателя появится напряжение +01 а в.случае нуля -0 (фиг,2 д). Величина 0устанавливается в зависимости от тактовой частоты генератора 1 и типа аппроксиматора 4, используемого в дельта-кодере,Далее сигнал с выхода переключателя 8, играющего роль преобразователяполярности, поступает на информационный вход ключевого элемента 9, науправляющий вход которого подаетсясигнал с выхода селектора 5 пачексимволов (фиг.2 в), В случае, еслиим была з афиксирована перегрузка (числоподряд идущих одинаковых символов в информационной последовательности превысило число 4) и на выходе его присутствует уровень логической единицы, являющийся открывающим для элементу 9, то сигнал с выхода переключателя 8 через элемент 9 .поступает на второй вход сумматора 6. Если перегрузка отсутствует и на выходе .селектора 5 пачек символов - уровень логического нуля, то элемент 9.заперт и сигнал на его выходе и втором входе сумматора 6 отсутствует (фиг.2 е).С выхода элемента 9 сигнал смещения (фиг,2 е) подается на второй вход сумматора 6, на первый вход которого поступает напряжение с аппроксиматора 4. Сигнал на выходе сумматора 6 (фиг.2 а) представляет собой сумму 2 О сигнала с выходов аппроксиматора 4 и элемента 9Таким образом, на второй вход вычитателя 2 поступает сигнал, представляющий собой напряжение с выхода 25 аппроксиматора 4, дополненное в случае возникновения перегрузки постоянным напряжением необходимой полярности с выхода источника 7 постоянного напряжения, На фиг.2 дополнительный ЗО сигнал выделен штриховкой.Дельта-декодер, соответствующий рассматриваемому дельта-кодеру, идентичен по своей работе и составу его местному декодеру, состоящему из аппроксиматора 4, селектора 5 пачек символов, сумматора 6, источника постоянного напряжения, переключателя 8 и ключевого элемента 9,Таким образом, в дельта-кодере повышается точность аппроксимации за счет того, что помимо обычной адаптации шага квантования в аппроксиматоре осуществляется дополнительное и не связанное с ней изменение сигнала аппроксимации в случае обнаружения перегрузки по крутизне.Формула изобретенияДельта-кодер, содержащий вычитатель, первый вход которого являетсявходом дельта-кодера, выход вычитателя соединен с информационным входомдвухуровневого квантователя, генератор тактовых импульсов, выход которого подключен к тактовому входу двухуровневого квантователя, выход которого соединен с входом аппроксиматора, информационным входом селекторапачек символов и является выходомдельта-кбдера, о т л и ч а ю щ и йс я тем, что, с целью повышения точности преобразования за счет снижения шумов перегрузки по крутизне, вдельта-кодер введены сумматор, ключевой элемент, переключатель и источник постоянного напряжения, первый ивторой выходы которого соединены ссоответствующими информационными входами переключателя, управляющий входкоторого подключен к выходу двухуровневого квантователя, тактовый входселектора пачек символов подключен квыходу генератора тактовых импульсов,выходы переключателя и селектора пачек символов соединены соответственно с информационным и управляющимвходами ключевого элемента, выход которого и выход аппроксиматора подключены к первому и второму входам сумматора, выход которого соединен свторым входом вычитателя,16053 10 г Составитель О.Ревинский едактор В.Бугренко Коррек хр сауле идык П Производственно-издательский комбинат "Патент", г, Ужгород, ул. Га аказ 3НИИПИ 7 Тираж 659одписное/сударственного комнт и открытиям при ГКНТ СЧС113035 у Москв аб., д. 4/5 ета по изобретениям а, Ж,Раушская н
