Многогранная призма внешнего отражения и способ ее изготовления

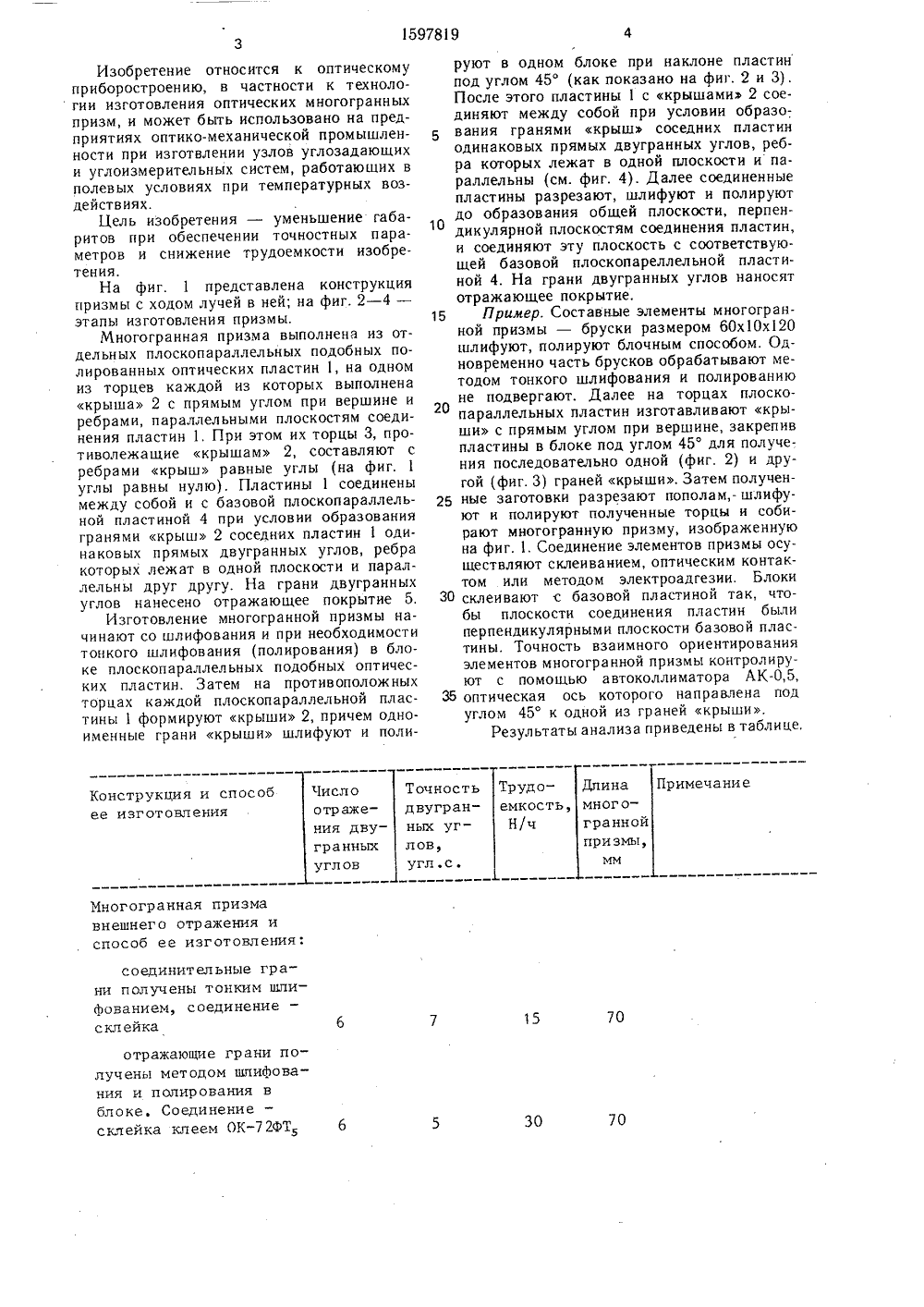

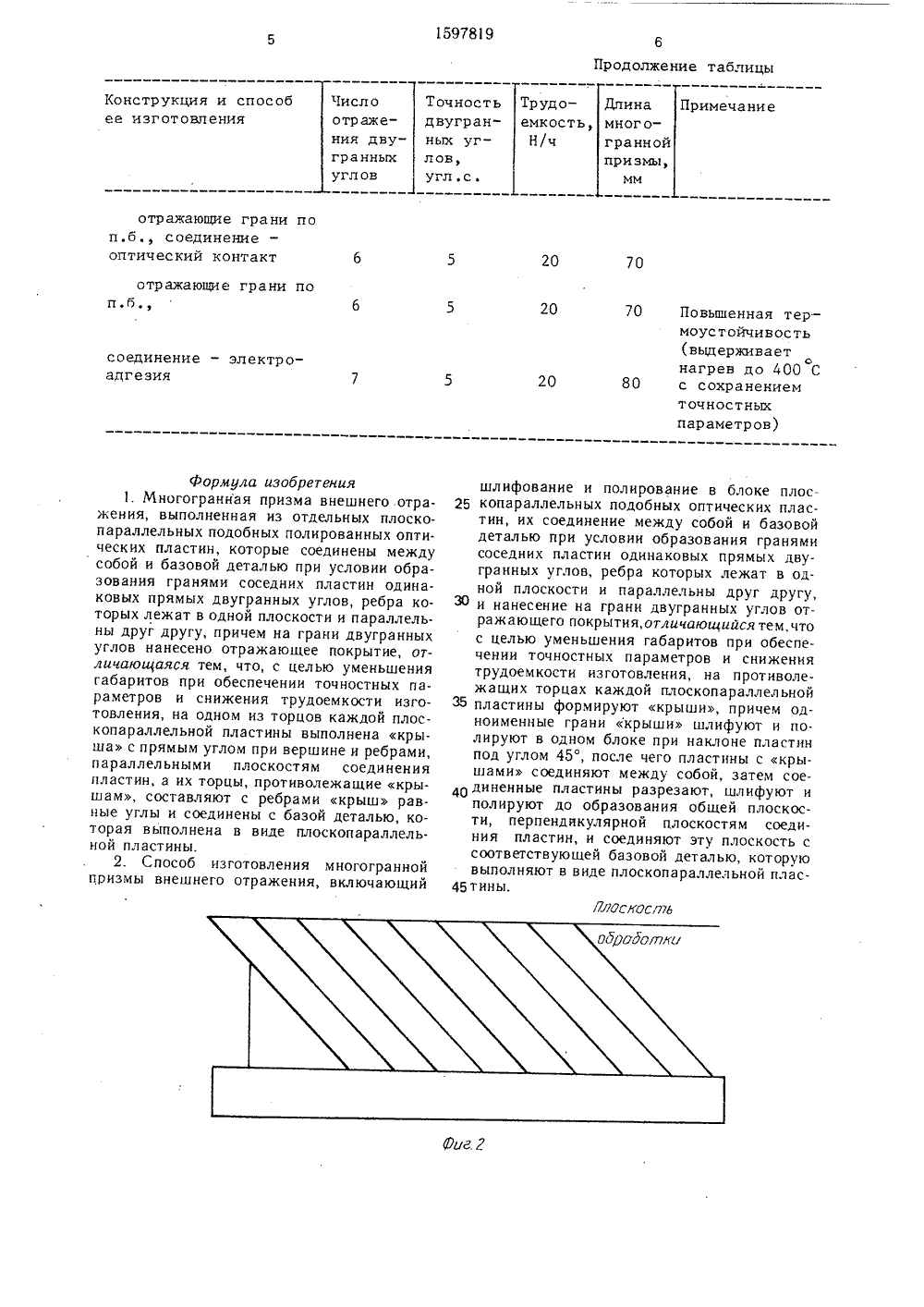

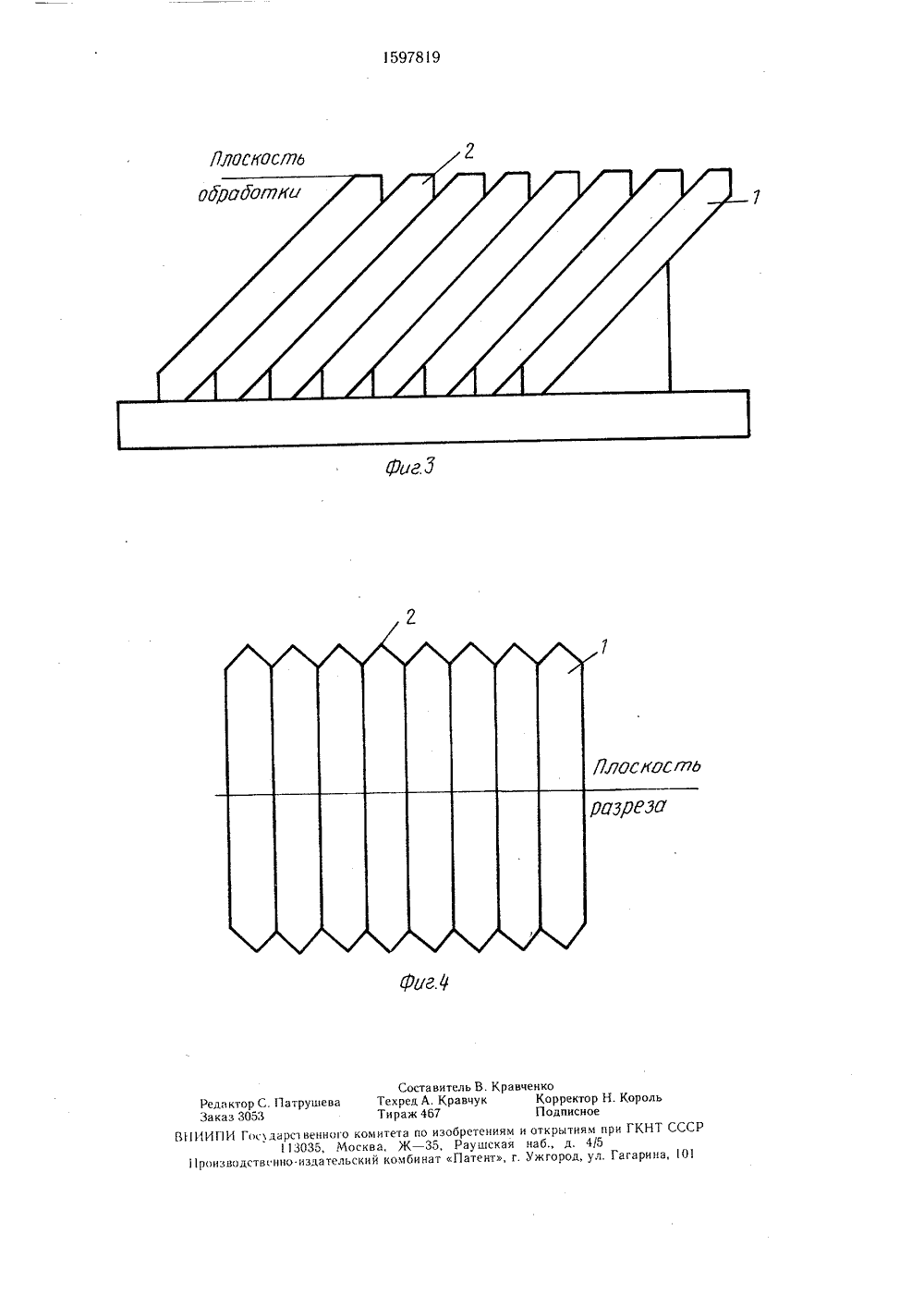

ОЮЗ СОВЕТСКИХ ОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 1597819 А 1 19) (11)(51)5 б 02 В 5/122, 5/04 ПИСАНИЕ ИЗОБРЕТЕНИД ВТОРСКОМУ СВИДЕТЕЛЬСТВУ СОЕУИЕИ 7 ЯПЛОС/77 УФ ПЛОСКОС 777 Ы ОП 77 ОЦЕСКиХ Фиг. 1ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР 1(54) МНОГОГРАННАЯ ПРИЗМА ВНЕШНЕГО ОТРАЖЕНИЯ И СПОСОБ ЕЕ ИЗГОТОВЛЕНИЯ(57) Изобретение относится к оптическомуприборостроению, в частности к технологииизготовления оптических многогранныхпризм. Многогранная призма выполнена изотдел ьных плоскопараллельных подобныхполированных оптических пластин 1, на одном из торцов каждой из которых выполнена крыша 2 с прямым углом при вершине и ребрами, параллельными плоскостям соединения пластин 1. При этом их торцы 3, противолежащие крышам 2, составляют с ребрами крыш равные углы. На грани двугранных углов нанесено отражающее покрытие 5. Изготовление многогранной призмы начинают со шлифования и при необходимости тонкого шлифования (полирования) в блоке пластин 1. Затем на противоположных торцах каждой плоскопараллельной пластины 1 формируют крыши 2, причем одноименные грани крыши шлифуют и полируют в одном блоке при заклоне пластин под углом 45. После этого пластины 1 с крышами 2 соединяют между собой при условии образования гранями крыш соседних пластин одинаковых прямых двугранных углов, ребра которых лежат в одной плоскости и параллельны друг другу. Далее соединенные пластины разрезают, шлифуют и полируют до образования общей плоскости, перпендикулярной плоскостям соединения пластин, и соединяют эту плоскость с соответствующей базовой плоскопараллельной пластиной 4. На грани двугранных углов наносят отражающее покрытие. В результате уменьшаются габариты призмы при обеспечении ее точностных параметров и снижается трудоемкость изготовления. 2 с.п. ф-лы, 4 ил.1597819 10 15 20 30 Трудоемкость, Н/ч Примечание Длина Точность двугранных уг 1 исл оотр ажемногогранной призмы,мм ния двугранныхуглов лов,угл. с. 70 70 30 Изобретение относится к оптическому приборостроению, в частности к технологии изготовления оптических многогранных призм, и может быть использовано на предприятиях оптико-механической промышленности при изготвлении узлов углозадающих и углоизмерительных систем, работающих в полевых условиях при температурных воздействиях.Цель изобретения - уменьшение габаритов при обеспечении точностных параметров и снижение трудоемкости изобретения,На фиг. 1 представлена конструкция призмы с ходом лучей в ней; иа фиг. 2 - 4 - этапы изготовления призмы,Многогранная призма выполнена из отдельных плоскопараллельных подобных полированных оптических пластин 1, на одном из торцев каждой из которых выполнена крыша 2 с прямым углом при вершине и ребрами, параллельными плоскостям соединения пластин 1, При этом их торцы 3, противолежащие крышам 2, составляют с ребрами крыш равные углы (на фиг. 1 углы равны нулю). Пластины 1 соединены между собой и с базовой плоскопараллельной пластиной 4 при условии образования гранями крыш 2 соседних пластин 1 одинаковых прямых двугранных углов, ребра которых лежат в одной плоскости и параллельны друг другу. На грани двугранных углов нанесено отражающее покрытие 5,Изготовление многогранной призмы начинают со шлифования и при необходимости тонкого шлифования (полирования) в блоке плоскопараллельных подобных оптических пластин. Затем на противоположных торцах каждой плоскопараллельной пластины 1 формируют крыши 2, причем одноименные грани крыши шлифуют и полиКонструкция и способее изг от овл ения Многогранная призмавнешнего отражения испособ ее изготовления: соединительные грани получены тонким шлифованием, соединение - склейка отражающие грани получ ены мет одом шлифования и полирования в блоке. Соединениесклейка клеем ОКФТ 6 руют в одном блоке при наклоне пластин под углом 45 (как показано на фиг, 2 и 3). После этого пластины 1 с крышами 2 соединяют между собой при условии образования гранями крыш соседних пластин одинаковых прямых двугранных углов, ребра которых лежат в одной плоскости и параллельны (см. фиг. 4). Далее соединенные пластины разрезают, шлифуют и полируют до образования обшей плоскости, перпендикулярной плоскостям соединения пластин, и соединяют эту плоскость с соответствующей базовой плоскопареллельной пластиной 4. На грани двугранных углов наносят отражающее покрытие.Пример. Составные элементы многогранной призмы - бруски размером 60 х 10 х 120 шлифуют, полируют блочным способом. Одновременно часть брусков обрабатывают методом тонкого шлифования и полированию не подвергают. Далее на торцах плоско- параллельных пластин изготавливают крыши с прямым углом при вершине, закрепив пластины в блоке под углом 45 для получения последовательно одной (фиг. 2) и другой (фиг. 3) граней крыши. Затем полученные заготовки разрезают пополам, - шлифуют и полируют полученные торцы и собирают многогранную призму, изображенную на фиг. 1. Соединение элементов призмы осуществляют склеиванием, оптическим контактом или методом электроадгезии, Блоки склеивают с базовой пластиной так, чтобы плоскости соединения пластин были перпендикулярными плоскости базовой пластины. Точность взаимного ориентирования элементов многогранной призмы контролируют с помощью автоколлиматора АК,5, оптическая ось которого направлена под углом 45 к одной из граней крыши.Результаты анализа приведены в таблице,1597819 Продолжение таблицы Примечание Длина Трудоемкость, Н/ч Точность двугранных уг 1 исл оотр ажемногогранной призмы,мм ния двугранныхуглов лов,угл.с. 20 70 20 70 Повышенная термоустойчивость (выдерживаето нагрев до 400 С с сохранением точностных параметров) 20 80 0 лсскоспь Конструкция и способее изготовления отр ажающие гра ни поп.б., соединениеоптический контакт отражающие грани попеб1 соединение - электроадгезия формула изобретения1. Многогранная призма внешнего.отражения, выполненная из отдельных плоско- параллельных подобных полированных оптических пластин, которые соединены между собой и базовой деталью при условии образования гранями соседних пластин одинаковых прямых двугранных углов, ребра которых лежат в одной плоскости и параллельны друг другу, причем на грани двугранных углов нанесено отражающее покрытие, отличающаяся тем, что, с целью уменьшения габаритов при обеспечении точностных параметров и снижения трудоемкости изготовления, на одном из торцов каждой плоскопараллельной пластины выполнена крыша с прямым углом при вершине и ребрами, параллельными плоскостям соединения пластин, а их торцы, противолежащие крышам, составляют с ребрами крыш равные углы и соединены с базой деталью, которая выполнена в виде плоскопараллельной пластины.2. Способ изготовления многогранной призмы внешнего отражения, включающий шлифование и полирование в блоке плос копараллельных подобных оптических пластин, их соединение между собой и базовой деталью при условии образования гранями соседних пластин одинаковых прямых двугранных углов, ребра которых лежат в одной плоскости и параллельны друг другу, ЗО и нанесение на грани двугранных углов отражающего покрытия, отличающийся тем,что с целью уменьшения габаритов при обеспечении точностных параметров и снижения трудоемкости изготовления, на противолеж а щих торцах каждой плоскопараллел ьной З 5 пластины формируют крыши, причем одноименные грани крыши шлифуют и полируют в одном блоке при наклоне пластин под углом 45, после чего пластины с крышами соединяют между собой, затем сое 4 Одиненные пластины разрезают, шлифуют иполируют до образования общей плоскости, перпендикулярной плоскостям соединия пластин, и соединяют эту плоскость с соответствующей базовой деталью, которую выполняют в виде плоскопараллельной плас тины.Составитель ВТехред А. Кравчук Тираж 467 митета по изобретения ва, Ж - 35, Раушска й комбинат Патент,Редактор С. ПатрушеваЗаказ 30531 И И Г 1 И Гол да рсз венного ко113035, Моск11 роизводств нно.издательски вченкоКорректор Н. КорольПодписноеи открытиям при ГКНТ СССнаб., д. 4/5Ужгород, ул. Гагарина, 101
