Стенд для испытания на абразивное изнашивание рабочих органов почвообрабатывающих машин

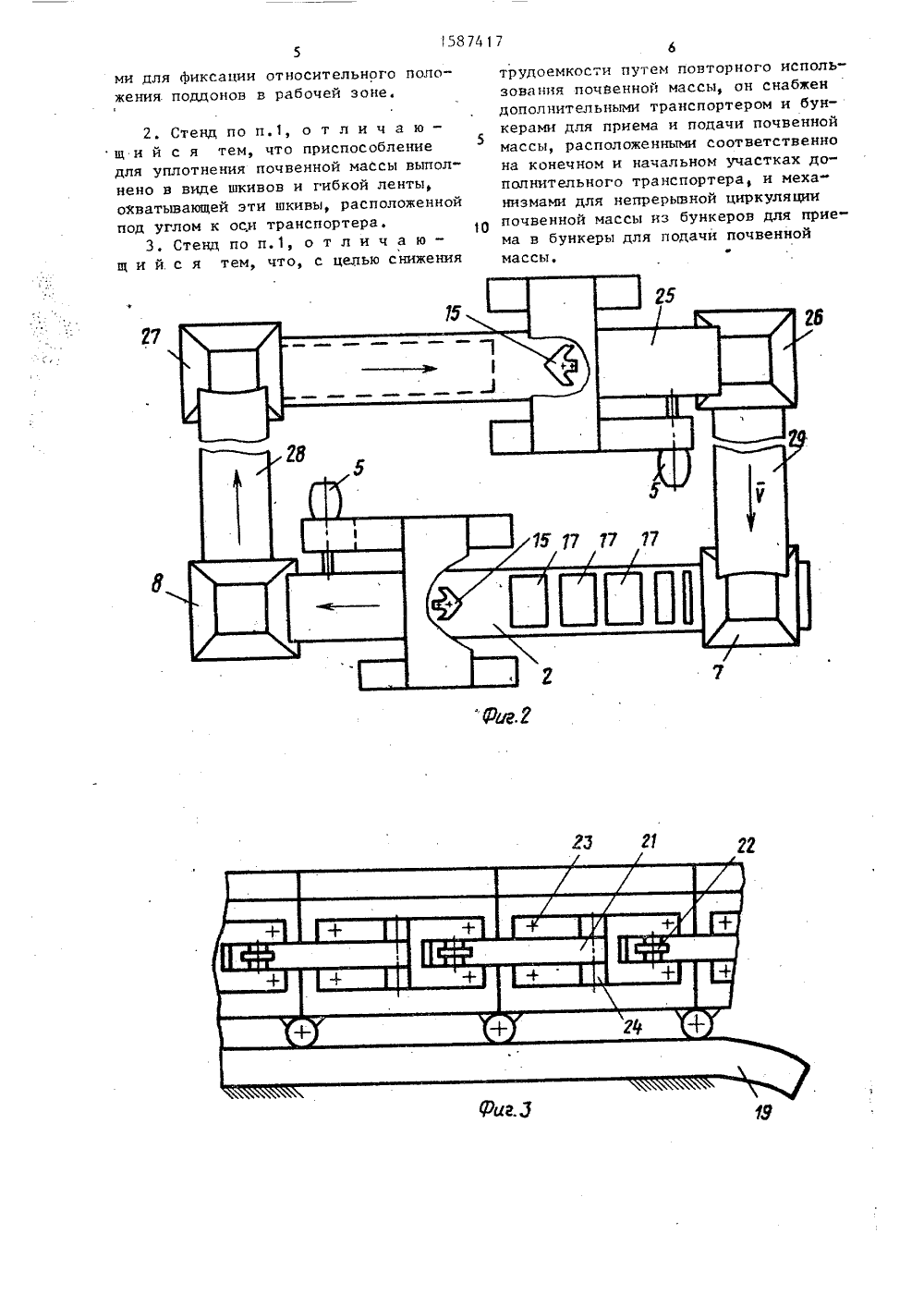

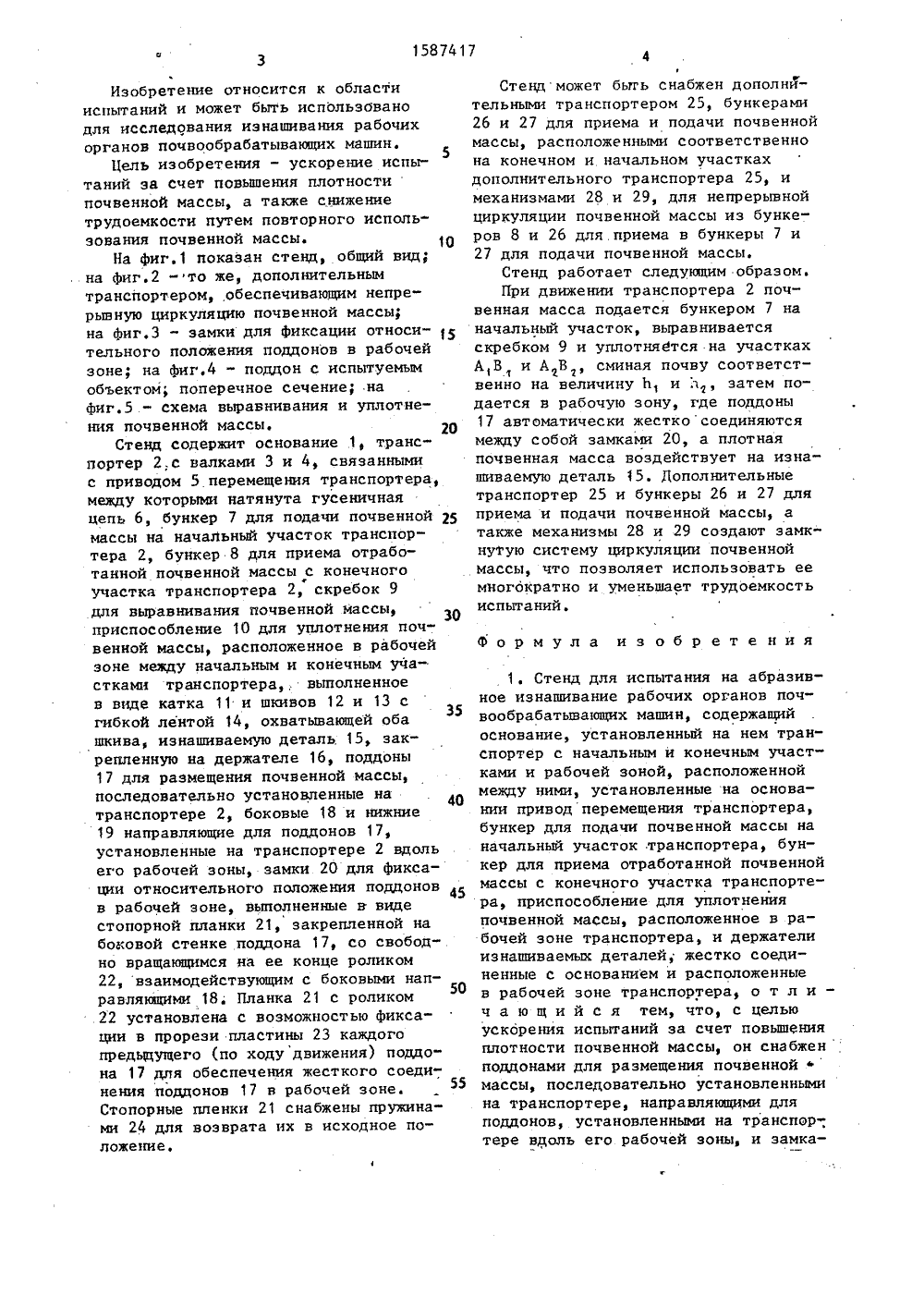

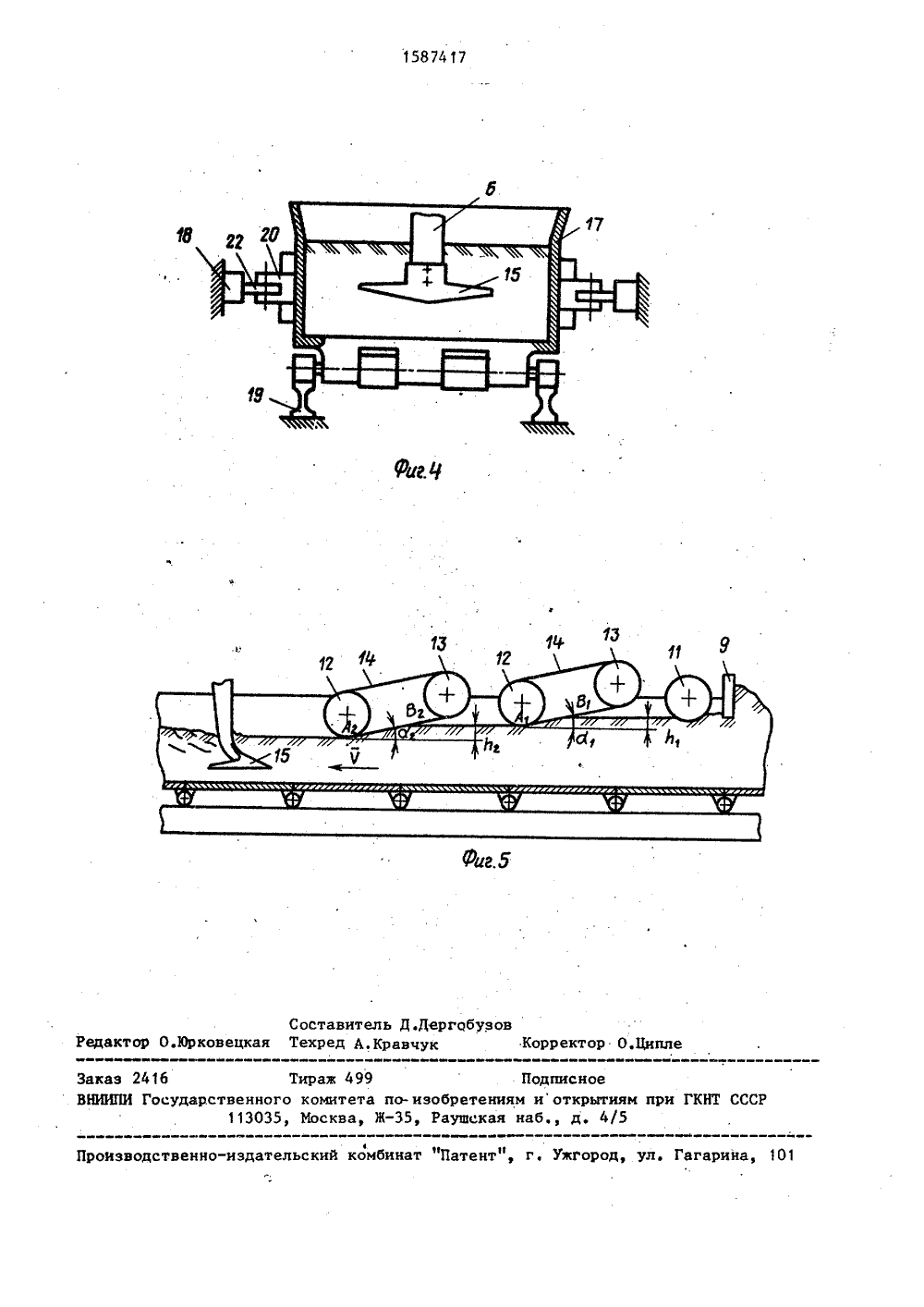

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИРЕСПУБЛИК Ю С 01 И 3/ ЭТВЕННЫЙ КОМИТЕТЕТЕНИЯМ И ОТКРЫТИСССР ГОСУД ПО ИЗО ПРИ ГНН ИСАНИЕ ИЗОБРЕТЕН К АВТОРСКОМ ИДЕТЕЛЬС Г(088.8)сельхозмашины иЗ.-М., ВИНИТИ, 1 У 15,(54) СТЕ 1 Щ НОЕ ИЗНАШИВ ВООБРАБАТЫВ (57) Изобре ниям и може исследовани ганов почво изобретения фиксирующие подпридают им жест- асса подается на з.п. ф-лы, 5 ил,ДЛЯ ИСПЫТАНИЯ НА АБРАЗИВАНИЮ РАБОЧИХ ОРГАНОВ ПОЧАКЩИХ МАШИНтение относитСя к испыта т быть использовано дляФя изнашивания рабочих оробрабатывающих машин, Цел - ускорение испытаний за 801587417 2счет повышения плотности почвенноймассы. Стенд содержит основание 1,транспортер 2, бункер 7 для подачипочвенной массы на начальный участоктранспортера 2, приспособление 10 дляуплотнения почвенной массы, поддоныдля почвенной массы, установленные нтранспортере 2, замки для фиксацииотносительного положения поддонов прпрохождении их через рабочую зонутранспортера 2 и испытуемый объектустановленный в рабочей зоне, Придвижении транспортера 2 почвенная маса, подаваемая из бункера 7 в поддоныуплотняется приспособлением 10, иодновременно"замки,доны в рабочей зоне,кость. Уплотненная миспытуемый объект. 2%Изобретение относится к областииспытаний и может быть использованодля исследования изнашивания рабочихорганов почвообрабатывающих машин,Цель изобретения - ускорение испытаний эа счет повышения плотностипочвенной массы, а также снижениетрудоемкости путем повторного использования почвенной массы.10На фиг,1 показан стенд, общий вид;на Фиг.2 - то же, дополнительнымтранспортеромобеспечивающим непрерывную циркуляцию почвенной массы,на Фиг,3 - замки для Фиксации относительного положения поддонов в рабочейзоне; на фиг.4 - поддон с испытуемьяобъектом; поперечное сечение;,нафиг.5 - схема выравнивания и уплотнения почвенной массы, 20Стенд содержит основание 1, транспортер 2,с валками 3 и 4, связаннымис приводом 5 перемещения транспортера,между которыми натянута гусеничнаяцепь 6, бункер 7 для подачи почвенной 25массы на начальный участок транспортера 2, бункер 8 для приема отработанной почвенной массы с конечногосучастка транспортера 2, скребок 9для выравнивания почвенной массы,приспособление 10 для уплотнения почвенной массы, расположенное в рабочейзоне между начальным и конечным участками транспортера, выполненноев виде катка 11 и шкивов 12 и 13 сгибкой лентой 14, охватывающей обашкива, изнашиваемую деталь 15, закрепленную на держателе 16, поддоны17 для размещения почвенной массы,последовательно установленные на 40транспортере 2, боковые 18 и нижние19 направляющие для поддонов 17,установленные на транспортере 2 вдольего рабочей зоны, замки 20 для Фиксации относительного положения поддонов 45в рабочей зоне, выполненные в видестопорной планки 21, закрепленной набоговой стенке поддона 17, со свободно вращающимся на ее конце роликом22, взаимодействующим с боковыми направляющими 18. Планка 21 с роликом22 установлена с возможностью фиксации в прорези пластины 23 каждогопредыдущего (по ходу движения) подцона 17 для обеспечения жесткого соединения поддонов 17 в рабочей зоне.Стопорные пленки 21 снабжены пружинами 24 для возврата их в исходное положение. 4ФСтеццможет быть снабжен дополнйтельными транспортером 25, бункерами 26 и 27 для приема и подачи почвенной массы, расположенными соответственно на конечном и начальном участках дополнительного транспортера 25, и механизмами 28 и 29, для непрерывной циркуляции почвенной массы из бункеров 8 и 26 для.приема в бункеры 7 и 27 для подачи почвенной массы.Стенд работает следующим образом.При движении транспортера 2 почвенная масса подается бункером 7 на начальный участок, выравнивается скребком 9 и уплотняется на участках А 1 В 1 и А 2 В 7, сминая почву соответственно на величину Ь, и л , затем подается в рабочую зону, где поддоны 17 автоматически жесткосоединяются между собой замками 20, а плотная почвенная масса воздействует на изнашиваемую деталь 15. Дополнительные транспортер 25 и бункеры 26 и 27 для приема и подачи почвенной массы, а также механизмы 28 и 29 создают замкнутую систему циркуляции почвенной массы, что позволяет использовать ее многократно и уменьшает трудоемкость испытаний. Формула из обретения 1. Стенд для испытания на абразивное изнашивание рабочих органов почвообрабатывающих машин, содержащий основание, установленный на нем транспортер с начальным и конечным участками и рабочей зоной, расположенной между ними, установленные на основании привод перемещения транспортера, бункер для подачи почвенной массы на начальный участок .транспортера, бункер для приема отработанной почвенной массы с конечного участка транспортера, приспособление для уплотнения почвенной массы, расположенное в рабочей зоне транспортера, и держатели изнашиваемых деталей; жестко соединенные с основанием и расположенные в рабочей зоне транспортера, о т л и - ч а ю щ и й с я тем, что, с целью ускорения испытаний за счет повышения плотности почвенной массы, он снабжен поддонами для размещения почвенноймассы, последовательно установленными на транспортере, направляющими для поддонов, установленными на транспор-, тере вдоль его рабочей зоны, и эамка 58741710 ми для Фиксации относительного положения поддонов в рабочей зоне.2. Стенд по п.1, о т л и ч а ю -щ и й с я тем, что приспособлениедля уплотнения почвенной массы выполнено в виде шкивов и гибкой ленты,охватывающей эти шкивы, расположеннойпод углом к оси транспортера,3. Стенд по п.1, о т л и ч а ю -щ и й. с я тем, что, с цепью снижения трудоемкости путем повторного использования почвенной массы, ан снабжендополнительными транспортером и бункерами для приема и подачи почвенноймассы, расположенными соответственнона конечном и начальном участках дополнительного транспортера, и механизмами для непрерывной циркуляциипочвенной массы из бункеров для приема в бункеры для подачи почвенноймассы,1587417 Яа Ч Составитель Д.ДергабузовРедактор О.Юрковецкая Техред А.Кравчук Корректор О.Ципле Производственно-издательский комбинат Патент , гУжгород, ул. Гагарина1Н н Заказ 2416ВНИИПИ Госуда Тираенного коми13035, Хос 499 Подписноетета по-изобретениям иоткрытиям при ГКНТ СССР ва, Ж, Раушская наб., д. 4/5
