Формирователь частотно-модулированных сигналов

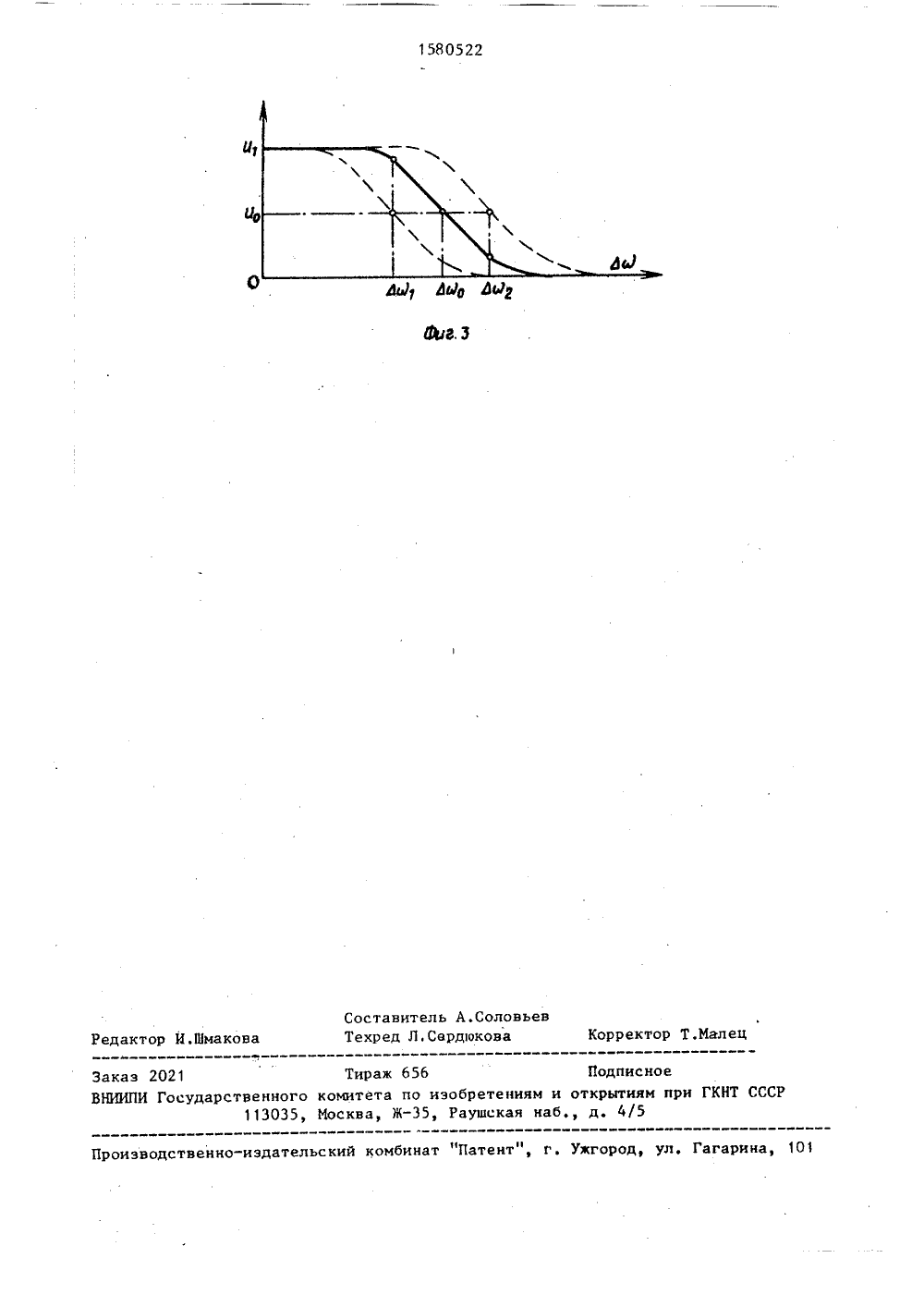

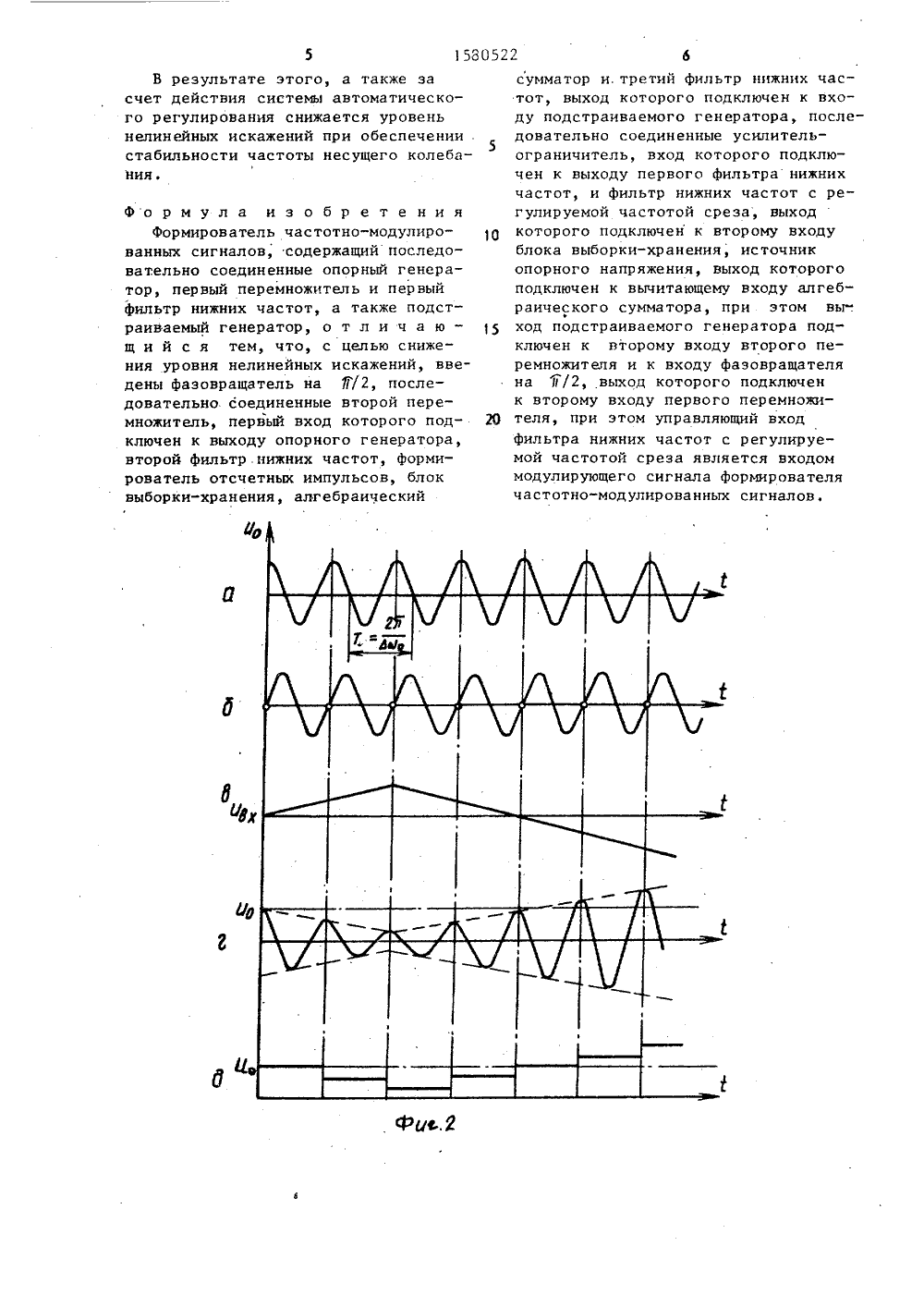

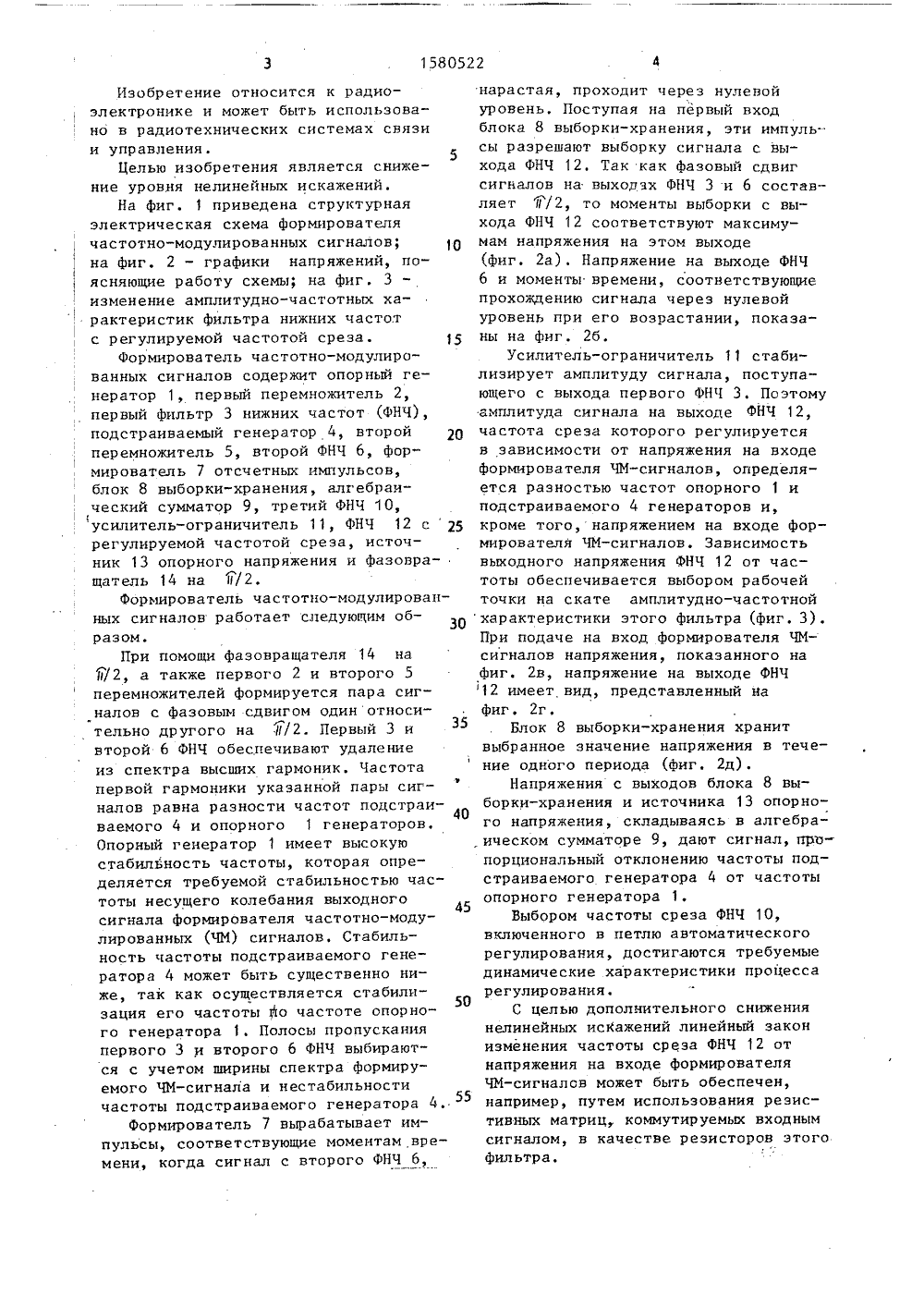

15 Изобретение относится к радиоэлектронике и может быть использовано в радиотехнических системах связии управления.5Целью изобретения является снижение уровня нелинейных искажений.На фиг. 1 приведена структурнаяэлектрическая схема формирователячастотно-модулированных сигналов; 1 Она фиг. 2 - графики напряжений, поясняющие работу схемы; на фиг. 3изменение амплитудно-частотных характеристик фильтра нижних частотс регулируемой частотой среза.Формирователь частотно-модулированных сигналов содержит опорный генератор 1, первый перемножитель 2,первый фильтр 3 нижних частот (ФНЧ),подстраиваемый генератор 4, второйперемножитель 5, второй ФНЧ 6, формирователь 7 отсчетных импульсов,блок 8 выборки-хранения, алгебраический сумматор 9, третий ФНЧ 10,усилитель-ограничитель 11, ФНЧ 12 с25регулируемой частотой среза, источник 13 опорного напряжения и фазовращатель 14 на 7/2,Формирователь частотно-модулированных сигналов работает следующим образом.При помощи фазовращателя 14 на92, а также первого 2 и второго 5перемножителей формируется пара сигналов с фазовым сдвигом один относительно другого на И/2. Первый 3 ивторой 6 ФНЧ обеспечивают удаление1из спектра высших гармоник. Частотапервой гармоники указанной пары сигналов равна разности частот подстраиваемого 4 и опорного 1 генераторов,Опорный генератор 1 имеет высокуюстабильность частоты, которая определяется требуемой стабильностью частоты несущего колебания выходногосигнала формирователя частотно-модулированных (ЧМ) сигналов, Стабильность частоты подстраиваемого генератора 4 может быть существенно ниже, так как осуществляется стабилизация его частоты 1 о частоте опорного генератора 1, Полосы пропусканияпервого 3 и второго 6 ФНЧ выбираются с учетом ширины спектра формируемого ЧМ-сигнала и нестабильности55частоты подстраиваемого генератора 4.Формирователь 7 вырабатывает импульсы, соответствующие моментам времени, когда сигнал с второго ФНЧ 6,нарастая, проходит через нулевойуровень. Поступая на первый входблока 8 выборки-хранения, эти импуль"сы разрешают выборку сигнала с выхода ФНЧ 12. Так как фазовый сдвигсигналов на выходах ФНЧ 3 и 6 составляет Г(/2, то моменты выборки с выхода ФНЧ 12 соответствуют максимумам напряжения на этом выходе(фиг, 2 а). Напряжение на выходе ФНЧ6 и моменты времени, соответствующиепрохождению сигнала через нулевойуровень при его возрастании, показаны на фиг. 2 б.Усилитель-ограничитель 11 стабилизирует амплитуду сигнала, поступающего с выхода первого ФНЧ 3. Поэтомуамплитуда сигнала на выходе ФНЧ 12,частота среза которого регулируетсяв зависимости от напряжения на входефорьщрователя ЧМ-сигналов, определяется разностью частот опорного 1 иподстраиваемого 4 генераторов и,кроме того, напряжением на входе формирователя ЧМ-сигналов. Зависимостьвыходного напряжения ФНЧ 12 от частоты обеспечивается выбором рабочейточки на скате амплитудно-частотнойхарактеристики этого фильтра (фиг, 3).При подаче на вход формирователя ЧМсигналов напряжения, показанного нафиг. 2 в, напряжение на выходе ФНЧ12 имеет вид, представленный нафиг. 2 г,Блок 8 выборки-хранения хранитвыбранное значение напряжения в течение одного периода (фиг, 2 д).Напряжения с выходов блока 8 выборки-хранения и источника 13 опорного напряжения, складываясь в алгебра,ическом сумматоре 9, дают сигнал, пропорциональный отклонению частоты подстраиваемого генератора 4 от частотыопорного генератора 1.Выбором частоты среза ФНЧ 10,включенного в петлю автоматическогорегулирования, достигаются требуемыединамические характеристики процессарегулирования,С целью дополнительного снижениянелинейных исКажений линейный законизменения частоты среза ФНЧ 12 отнапряжения на входе формирователяЧМ-сигналов может быть обеспечен,например, путем использования реэистивных матриц, коммутируемых входнымсигналом, в качестве резисторов этогофильтра.В результате этого, а также за счет действия системы автоматического регулирования снижается уровень нелинейных искажений при обеспечении стабильности частоты несущего колебания. Формула изобретенияФормиров атель частотно-модулированных сигналов, содержащий последовательно соединенные опорный г енер атор, пер вый перемножител ь и пер вый фильтр нижних частот, а также подстраиваемый генератор, о т л и ч а ю - щ и й с я тем, что, с цепью снижения уровня нелинейных искажений, введены фазовращатель на Т(2, последовательно соединенные второй пере- множитель, первый вход которого подключен к выходу опорного генератора, второй фильтр. нижних частот, формирователь отсчетных импульсов, блок выборки-хранения, алгебраический сумматор и. третий фильтр нижних частот, выход которого подключен к входу подстраиваемого генератора, последовательно соединенные усилитель- ограничитель, вход которого подключен к выходу первого фильтра нижних частот, и фильтр нижних частот с регулируемой частотой среза, выход которого подключен к второму входу блока выборки-хранения, источник опорного напряжения, выход которого подключен к вычитающему входу алгебраического сумматора, при этом вьг.15 ход подстраиваемого генератора подключен к второму входу второго перемножителя и к входу фазовращателя на 71 /2, выход которого подключен к второму входу первого перемножи О теля, при этом управляющий входфильтра нижних частот с регулируемой частотой среза является входом модулирующего сигнала формирователя частотно-модулированных сигналов,1580522 М М Ж Составитель А.СоловьевТехред Л,Сердюкова Корректор Т.Малец Редактор И.Шмакова Заказ 2021 Тираж 656 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. ужгород, ул, Гагарина, 10
