Генератор линейно-частотно-модулированных сигналов

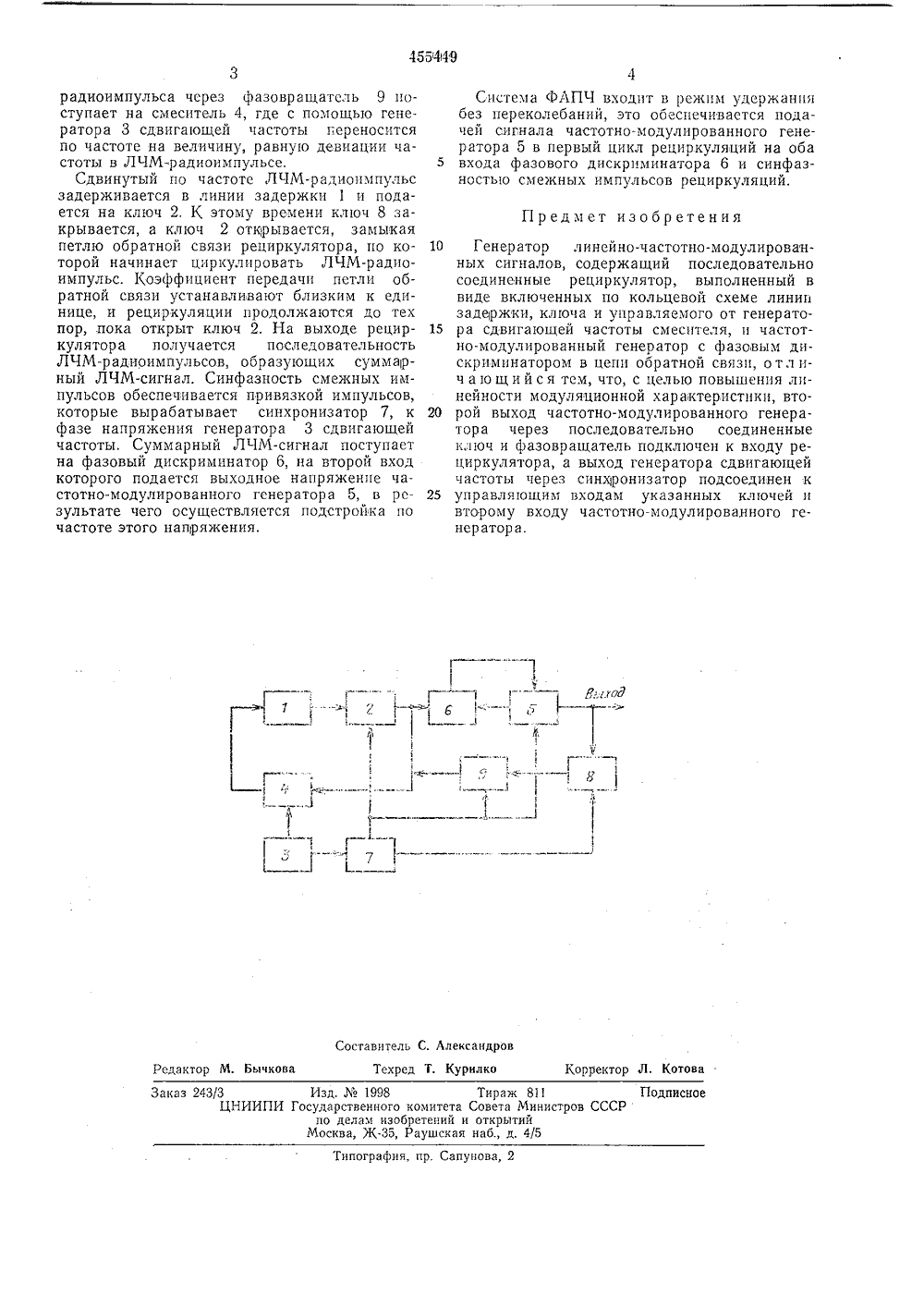

(ц 455449 Союз Советских Социалистических Республик(2 с 3,08 )з 21/О Государственный комитет Совета Министров СССР по делам изобретенийи открытий(71) Заявитель 4) ГЕНЕРАТОР ЛИНЕЙНО-ЧАСТОТНО-МОСИГНАЛОВ РОВАННЪ Изобретение относится к радиопередающ м устройствам и может использоваться в ка стве гетеродина или задающего генератора в различных радиотехнических устройствах.Известен генератор линейно-частотно-модулированных сигналов, содержащий последовательно соединенные рециркулятор, выполненный в виде включенных по кольцевой схеме линии задержки, ключа и управляемого от генератора сдвигающей частоты смесителя, и частотно-модулированный генератор с фазовым дискриминатором в цепи обратной связи.Такой генератор вырабатывает сигналы с большим значением произведения длительности на ширину спектра, но имеет недостаточную линейность модуляционной характеристики.Цель изобретения - повышение линейности модуляционной характеристики генератора.Это достигается тем, что второй выход частотно-модулированного генератора через последовательно соединенные ключ и фазовращатель подключен к входу рециркулятора, а выход генератора сдвигающей частоты через синхронизатор подсоединен к управляющим входам ключей и второму входу частотно-модулированного генератора.На чертеже представлена структурная схема генератора. Генератор линейно-частотно-модулированных сигналов содержит последовательно соединеные рециркулятор, выполненный в виде включенных по кольцевой схеме линии 5 задержки 1, ключа 2 и управляемого от генератора 3 сдвигающей частоты смесителя 4, частотно-модулированный генератор 5 с фазовым дискриминатором б в цепи обратной связи, а также синхронизатор 7 и последова тельно соединенные ключ 8 и фазовращатель9. Выход частотно-модулированного генератора 5 через ключ 8 и фазовращатель 9 подключен к входу рециркулятора, а выход генератора 3 сдвигающей частоты через син хронизатор 7 подсоединен к управляющимвходам ключей 2 и 8 и к второму входу частотно-модулированного генератора 5.Генератор линейно-частотно-модулированных сигналов работает следующим образом, 20 Синхронизатор 7 вырабатывает импульсзапуска. Запускающий импульс включает частотно-модулированный генератор 5, частота выходного напряжения которого на начальном участке изменяется по линейному за кону. Это напряжение поступает на ключ 8,На второй вход ключа 8 подается управляющий импульс с синхронизатора 7, открывающий его на время, равное задержке в линии задержки 1. С выхода ключа 8 сигнал в ви де линейно-частотно-модулированного (ЛЧМ))11 1л.7 Составитель С, Александров Корректор Л. Котова Техред Т. Курилко Редактор М. Бычкова Заказ 243/3 Изд.1998 Тираж 81 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 радиоимпульса через фазовращатсль 9 поступает на смеситель 4, где с помощью генератора 3 сдвигающей частоты гереносится по частоте на величину, равную девиации частоты в ЛЧМ-радиоимпульсе.Сдвинутый по частотс ЛЧМ-радиоимпульс задерживается в линии задержки 1 и подается на ключ 2. К этому времени ключ 8 закрывается, а ключ 2 открывается, замыкая петлю обратной связи рециркулятора, по которой начинает циркулировать ЛЧМ-радио- импульс. Коэффициент передачи петли обратной связи устанавливают близким к единице, и рециркуляции продолжаются до тех пор, пока открыт ключ 2. На выходе рециркулятора получается последовательность ЛЧМ-радиоимпульсов, образующих суммарный ЛЧМ-сигнал. Синфазность смежных импульсов обеспечивается привязкой импульсов, которые вырабатывает синхронизатор 7, к фазе напряжения генератора 3 сдвигающей частоты, Суммарный ЛЧМ-сигнал поступает на фазовый дискриминатор 6, на второй вход которого подается выходное напряжение частотно-модулированного генератора 5, в результате чего осуществляется подстройка по частоте этого напрякения. Система ФАПЧ входит в режим удержания без переколебаний, это обеспечивается подачей сигнала частотно-модулированного генератора 5 в первый цикл рециркуляций на оба входа фазового дискриминатора 6 и синфазностью смежных импульсов рециркуляций. 10 Генератор линейно-частотно-модулированных сигналов, содержащий последовательно соединенные рециркулятор, выполненный в виде включенных по кольцевой схеме линии заде 1 ржки, ключа и управляемого от генерато ра сдвигающей частоты смесителя, и частотно-модулированный генератор с фазовым дискриминатором в цепи обратной связи, о тл ич а ю щ и й с я тем, что, с целью повышения линейности модуляционной характеристики, вто рой выход частотно-модулированного генератора через последовательно соединенные ключ и фазовращатель подключен к входу рециркулятора, а выход генератора сдвигающей частоты через синхронизатор подсоединен к 25 управляющим входам указанных ключей ивторому входу частотно-модулированного генератораа.
