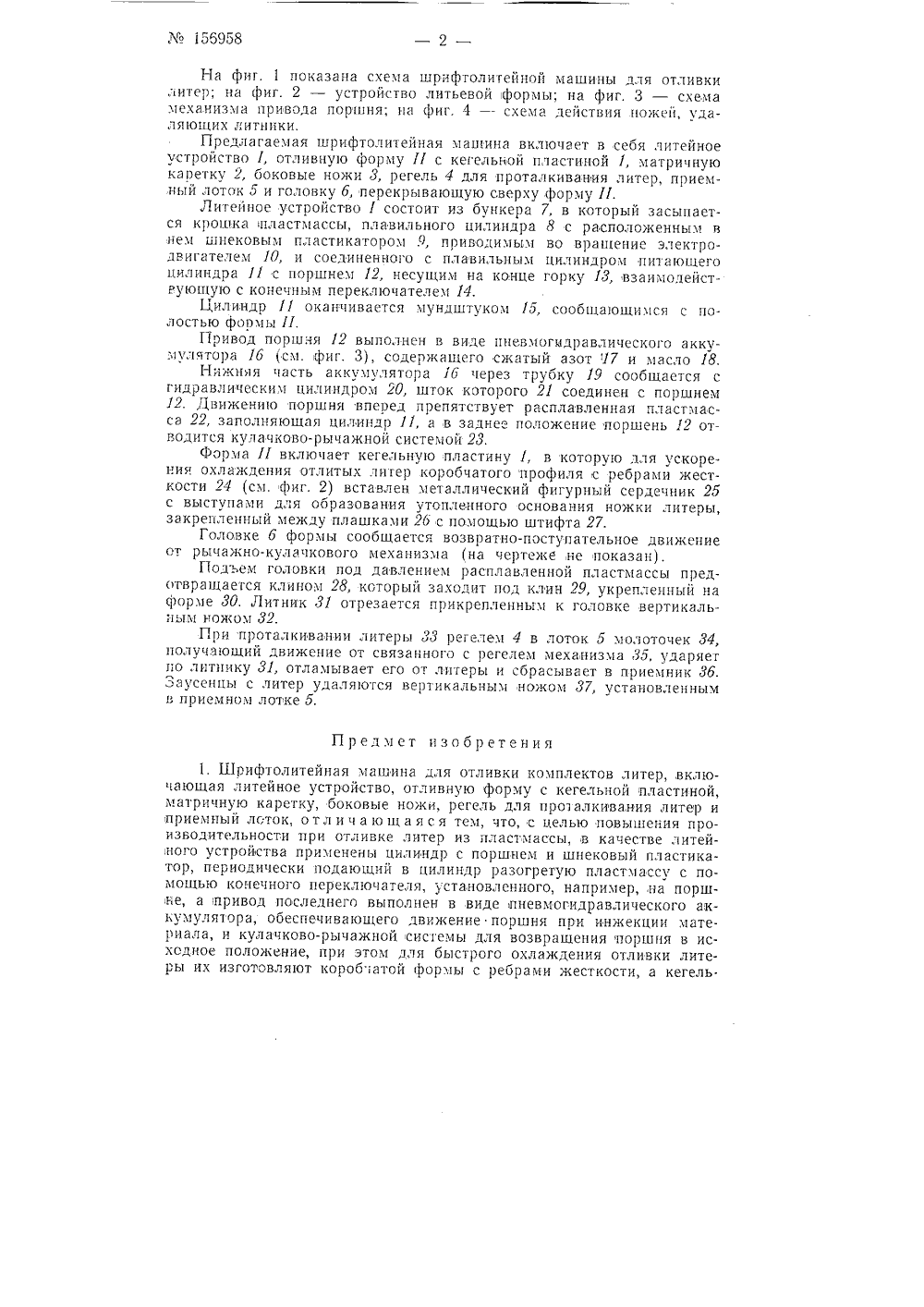

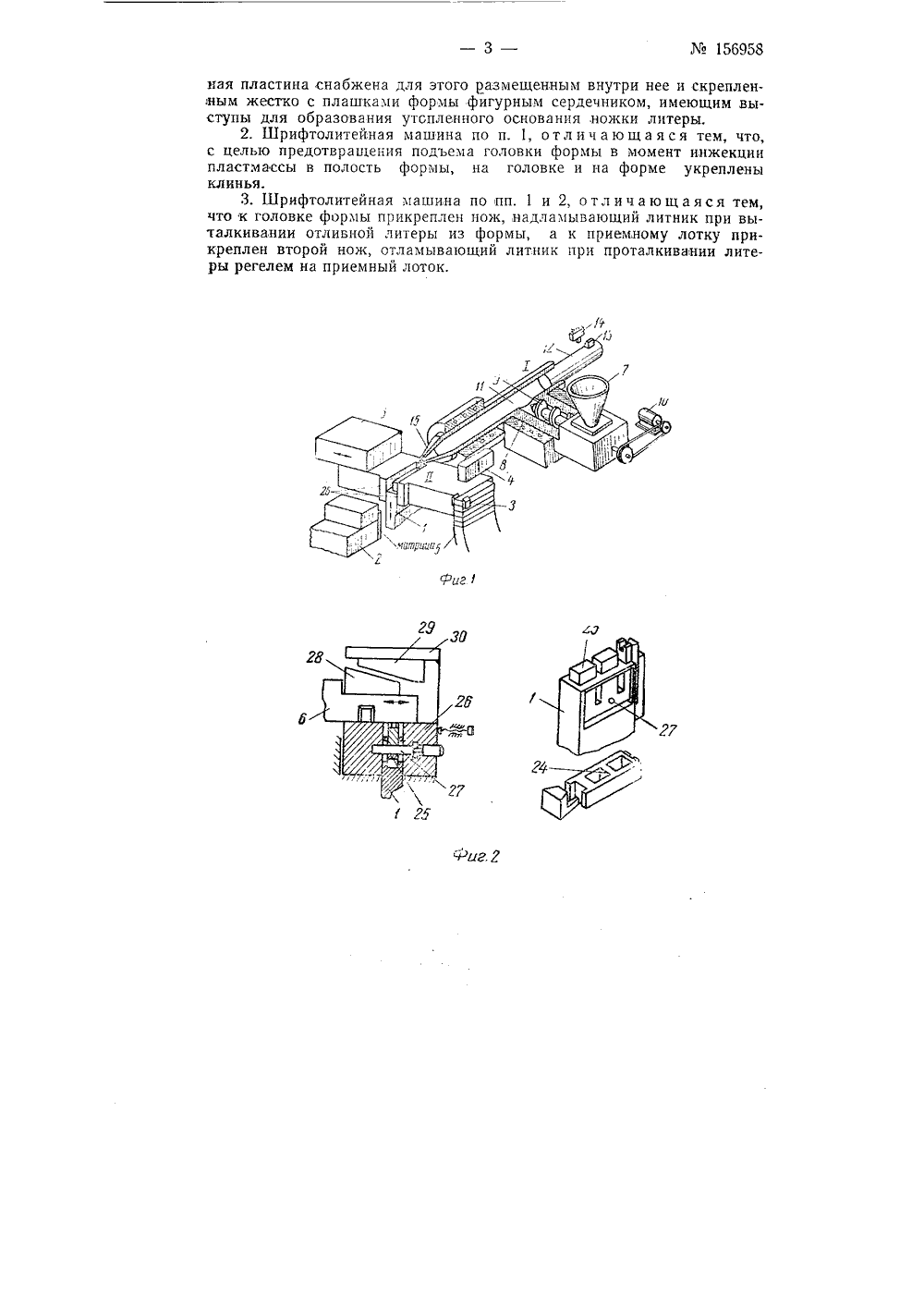

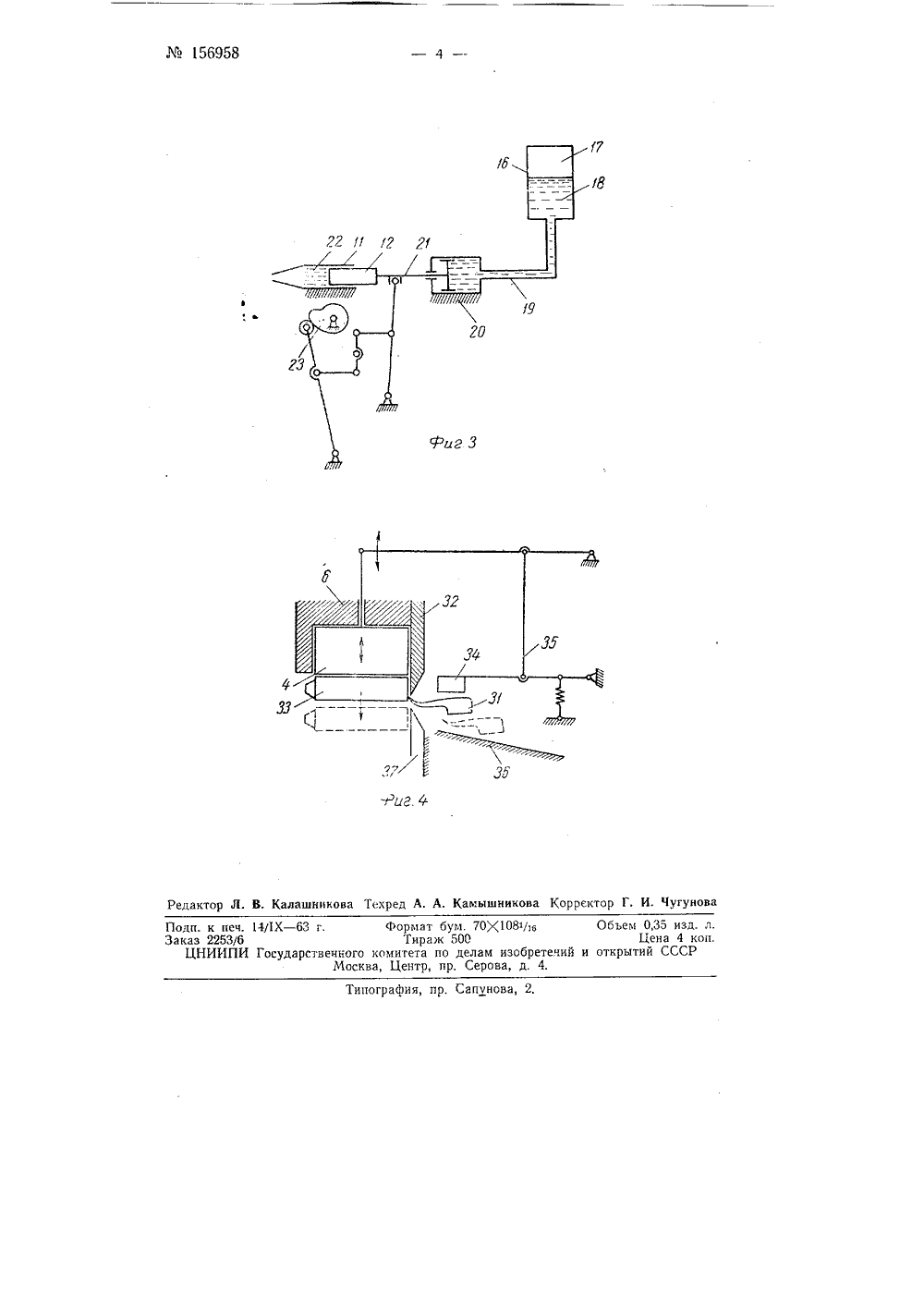

Класс В 411 з; 15 а, 26 Лв 156958 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа Л 5 57 В. Н, Пономарев, А. И. Алексеев, М. Г, Гурарий,В, Г. Ксенофонтов, В. ф, Мельников, Е, Г, Арсентьев и Б. Р. СивакШРИфТОЛИТЕЙНАЯ МАШИНА ДЛЯ ОТЛИВКИ КОМПЛЕКТОВЛИТЕР Заявлено 27 июня 19 б 2 г. за М 784329728 в Комитет по делам изобретений и открытий прп Совете Министров СССР Опубликовано в Бюллетене изобретений п товарных знаков М 17 за 1983 г, Известны шрифтолитейные машины для отливки комплектов лип ер, включающие литейное устройство, отливную форму с кегельнои пластиной, матричную каретку, боковые ножи, регель для проталкивания литер и приемный лоток.Предлагаемая машина отличается от известных машин того же назначения повышенной производительностью при отливке литер из пластмассы.Для этого в качестве литейного устройства в ней применены цилиндр с поршнем и шнековый чластикатор, периодически подающий н цилиндр разогретую пластмассу с помощью конечного переключателя, установленного, например, на поршне. Привод поршня выполнен в виде пневмогидравлического аккумулятора, обеспечивающего движение поршня при инжекции материала, и кулачково-рычажной системы, возвращающей поршень в исходное положение.Для быстрого охлаждения отливок литер их изготовляют коробчатой формы с ребрами жесткости. Для этого внутри кегельной пластины предусмотрен фигурный сердечник с выступами для образования утопленного основания ножки литеры. Фигурный сердечник жесгко скреплен с плашками формы.На головке формы и,на форме укреплены клинья, предотвращающие 1 подъем головки в момент инжекции пластмассы в полость формы,К головке формы прикреплен нож, надламывающий литник при выталкивании отлитой литеры из формы, а к приемному лотку прикреплен второй нож, отламывающий литник при проталкивании литеры регелем на приемный лотск.155958На фиг. 1 показана схема шрифтолитейной машины для отливки литер; на фиг. 2 - устройство литьевой формы; на фиг. 3 - схема механизма привода поршня; на фиг. 4 -- схема действия ножей, удаляющих литники.Предлагаемая шрифтолитейная машина включает в себя литейное устройство 1, отливную (рорму П с кегельной пластиной 1, матричную каретку 2, боковые ножи 3, регель 4 для проталкивания литер, приемный лоток 5 и головку б, перекрывающую сверху форму П.Литейное устройство 1 состоит из бункера 7, в который засыпается крошка пластмассы, плавильного цилиндра 8 с расположенным в нем шнековым пластикатором 9, приводимым во врашение электродвигателем 10, и соединенного с плавильным цилиндром питающего цилиндра 11 с поршнем 12, несущим на конце горку 13, взаимодейстРуюшую с конечным переключателем 14.Цилиндр 11 оканчивается мундштуком 15, сообшаюшимся с полостью формы П.Привод поршня 12 выполнен в виде пневмогыдравлического аккумулятора 16 (см. фиг. 3), содержащего сжатый азот 17 и масло 18.Нижняя часть аккумулятора 16 через трубку 19 сообщается с гидравлическим цилиндром 20, шток которого 21 соединен с поршнем 12, Движению поршня вперед препятствует расплавленная пластмасса 22, заполняющая цилиндр 11, а в заднее положение поршень 12 отводится кулачково-рычажной системой 23,Форма П включает кегельную пластину 1, в которую для ускорения охлаждения отлитых лигер коробчатого профиля с ребрами жесткости 24 (см. фиг. 2) вставлен металлический фигурный сердечник 25 с выступами для образования утопленного основания ножки литеры, закрепленный между плашками 26 с помощью штифта 27.Головке б формы сообщается возвратно-поступательное движение от рычажно-кулачкового механизма (на чертеже не показан).Подъем головки под давлением расплавленной пластмассы предотвращается клином 28, который заходит под клин 29, укрепленный на форме 30. Литник 31 отрезается прикрепленным к головке вертикальным ножом 32.При проталкивании литеры 33 регелем 4 в лоток 5 молоточек 34, получающий движение от связанного с регелем механизма 35, ударяет по литнику 31, отламывает его от литеры и сбрасывает в приемник 3 б. Заусенцы с литер удаляются вертикальным ножом 37, установленным в приемном лотреке 5.Предмет изобретения1. Шрифтолитейная машина для отливки комплектов литервключающая литейное устройство, отливную форму с кегельной пластиной, матричную каретку, боковые ножи, регель для проталкивания литер и приемный лоток, о т л и ч а ю щ а я с я тем, что, с целью повышения производительности при отливке литер из пластмассы, в качестве литейного устройства применены цилиндр с поршнем и шнековый пластикатор, периодически подающий в цилиндр разогретую пластмассу с помощью конечного переключателя, установленного, например, на поршне, а привод последнего выполнен в виде пневмогидравлического аккумулятора, обеспечивающего движение поршня при инжекции материала, и кулачково-рычажной системы для возвращения поршня в исходное положение, при этом для быстрого охлаждения отливки литеры их изготовляют короб атой формы с ребрами жесткости, а кегель.Ъов 156958 ная пластина снабжена для этого размещенным внутри нее и скрепленным жестко с плашками формы фигурным сердечником, имеющим выступы для образования утопленного основания, ножки литеры,2. Шрифтолитейная машина по п. 1, отличающаяся тем, что, с целью предотвращения подъема головки формы в момент инжекции пластмассы в полость формы, на головке и на форме укреплены клинья.3. Шрифтолитейная машина по пп. 1 и 2, отличающаяся тем, что к головке формы прикреплен нож, надламывающий литник при выталкивании отливной литеры из формы, а к приемному лотку прикреплен второй нож, отламывающий литник при проталкивании литеры регелем на приемный лоток.стиг Г156958 7 ф гФ Редактор Л. В. Калашникова Техред А. А. Камышникова Корректор Г. гунов изобретенийа,д.4,пография, пр. Сапчнова, 2,Подп. к печ. 14/1 Х - 63 г. аказ 2253/6 ЦНИИПИ Государстве Формат бугл. 70 КТираж 500нного комитета по деламМосква, Центр, пр. Серо Объем 0,35 изд. л Цена 4 коп ткрытий СССР
