Распределительное устройство

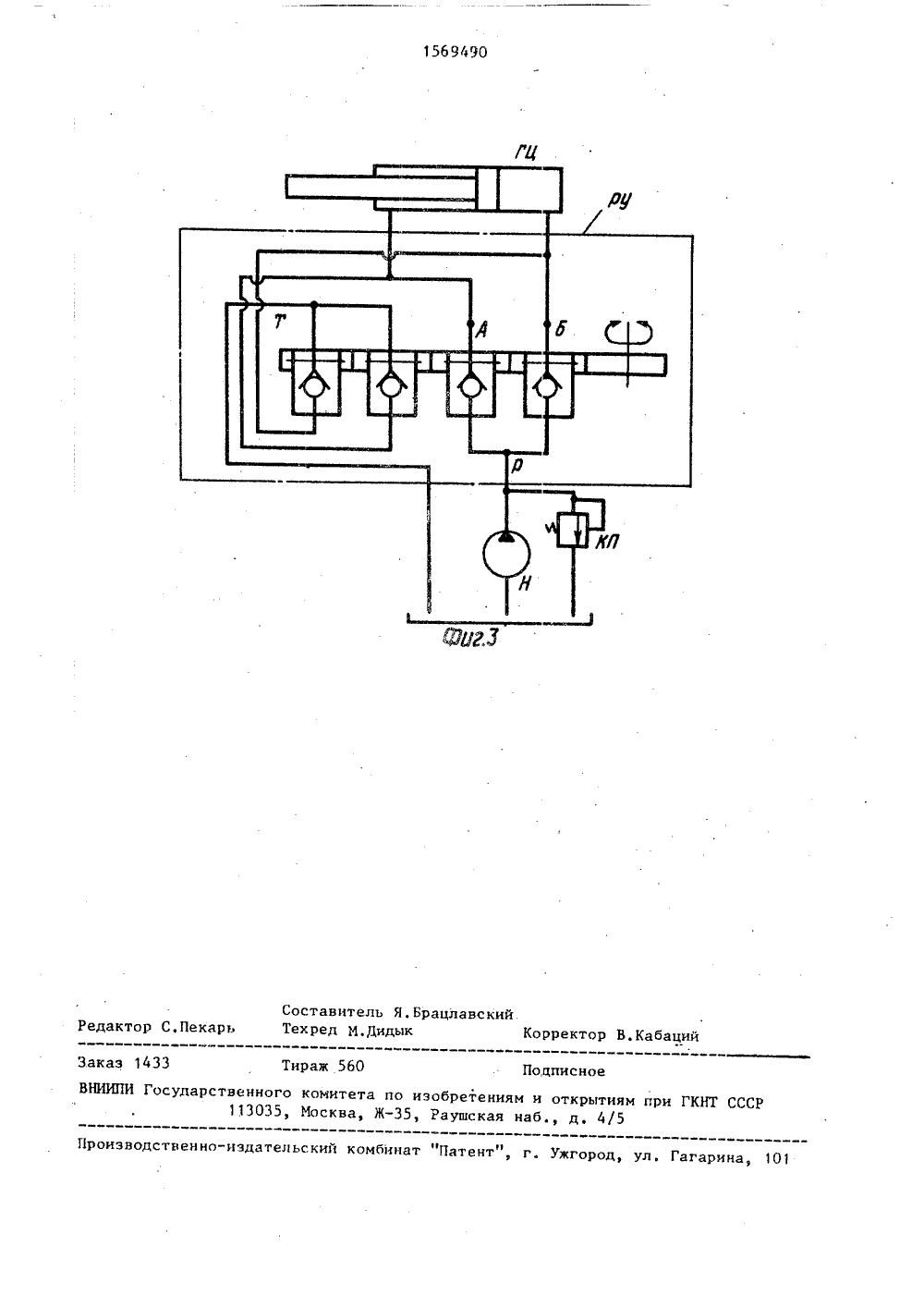

лпческиатон.243, ри МаГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГННТ СССР(46) 07.06.90. Бюл, ,75) Л.Н.Зенькович (53) 621.646(088,8) (56) Башта Т.М, Гидрав воды летательных аппар шиностроение, 1967, с(54) РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО (57) Изобретение относится к маши 1ностроению, именно к устройствам распределения и управления рабочей средой. Цель изобретения - расширение функциональных возможностей путем перенастройки на другую схему распределения. Распределительное устройство содержит четыре обратных клапана (клапанных модуля) 1, 2 3 ; 4, Каждый клапнаный модуль имеет отдельный цилиндрический корпус 13. в растяжке которого установлен подпружиненный запорный орган 15.На наружной поверхности корпуса 13 ьыполпен цилиндрический выступ 18, на котором посредством резьбового соединения установлена кольцевая втулка 19 с зубчатым венцом 20 на наружной поверхности. В надклапанной полости 5 (6, 7, 8) клапанного модуля 1 (2, 3 и 4) устайовлен толка- тель 25 в вице усеченного конуса, жестко связанный с втулкой 19 и взаимодействующий с запорным органом 15, Клапанные модули 1, 2, 3 и 4 и связанные с ними втулки 19 установлены с возможностью последователь ного взаимодействия друг с другом1569490 10 зубчатых венцов 20 при этом зубчатый венец 20 клапанного модуля 4 взас,Ймодействует с приводной шестерней 6. При вращении приводной шестерни 26 втулки 19 соответствующих клапанных модулей 1, 2, 3 и 4 смещаются в вертикальном положении относительно своих корпусов 13. При этом происходит открытие (закрытие) соответИзобретение относится к машиностроению, а именно к устройствам распределения и управления рабочей средой.Цель изобретения - расширение функциональных возможностей путем перенастройки на другую схему распределения,На фиг, 1 представлено распредели: - тельное устройство, разрез;на фиг 2 - 25 условное графическое изображение распределительного устройства; на фиг.3 - гидропривод с распределительным устройством.Распределительное устройство содержит четыре обратных клапана (клапанных модуля) 1-4, имеющие соответственно надклапанные полости 5-8 и подклапанные полости 9-12.Каждый из обратных клапанов (клапанных модулей) содержит отдельный цилиндрический корпус 13, в расточке которого установлен запорный орган 15, поджатый пружиной 16 к седлу 17 и разобщающий подклапанную 9 (10, 40 11, 12) и надклапанную 5 (6, 7, 8) полости. На наружной поверхности корпуса 13 выполнен цилиндрический вы-. ступ 18, на котором посредством резьбового соединения установлен приводной элемент в виде кольцевой втулки19, на наружной поверхности которойвыполнен зубчатый венец 20, В радиально противоположных прорезях 21 н22, выполненных в корпусе 13, установлен стержень 23, выходящий своими концами в кольцевой паэ 24 втулки 19. На стержне 23 установлен толкатель 25, выполненный в виде усеченного конуса с вершиной, направленной в сторону запорного органа 15, Кла 55 панные модули 1-4 и связанные с ними втулки 19 установлены с возможностьюпоследовательного взаимодействия ствующих клапанных модулей, Изменение схемы распределительного устрой-,ства производится изменением его на-стройки в исходном положении путемрегулировки соответствующих клапанных модулей 1, 2, 3 и 4 за счет вра"щения втулок 19 при выведении иззацепления их зубчатых венцов 20,2 з.п. Ф-лы, 3 ил.друг с другом зубчатых венцов 20,при этом зубчатый венец 20 клапанного модуля 4 взаимодействует с приводной шестерней 26,Кроме того, клапанные модули 1-4совместно с втулками 19 установленыс возможностью выведения иэ зацепления зубчатых венцов 20,Подклапанные. полости 11 и 12 клапанных моцулей 3 и 4 соединены междусобой гидролинией 27. Надклапаннаяполость 7 клапанного модуля 3 соединена с поцклапанной полостью 10 кладанного модуля 2 гидролинией 28, Надклапанная полость 8 клапанного модуля 4 соединена с полклапанной полостью 9 клапанного модуля 1 гидролинией 29. Гидролинии 27-29 выполненыв виде наружных трубопроводов,Распределительное устройство работает следующим образом.В исходном положении подклапанная полость 9 клапанного модуля 1 соЪединена с надклапанной полостью 5.своего клапанного модуля, а подклапанная 11 и надклапанная 7 полостиклапанного модуля 3 также соединенымежду собой, т.е. обратные клапаны1 и 3 открыты. При этом обратные клапаны 2 и 4 находятся в закрытом состоянии,При вращении приводной шестерни26 втулки 19 соответствующих клапанных модулей 1-4 смещаются в вертикальном положении относительно своих корпусов 13. При этом клапанныемодули 1 и 3 закрываются, а клапанные модули 2 и 4 открываются. Изменение схемы распределительного устройства производится изменением его настройки в исходном положении путем регулировки клапанных модулей 1-4 эа счет вращения втулок 19Формула изобретения5 5 156 при выведении из зацепления их зубчатых венцов 20. 1, Распределительное устройство, содержащее четыре обратных клапана, снабженных подпружиненными запор- ными органами, каждый из которых взаимодействует с толкателем, размещенным в надклапанной полости и кинематически связанным с приводным элементом, гидролинии, соединяющие надклапанные полости первого и второго обратных клапанов со сливом и гидро- линии подключения рабочих полостей исполнительного механизма, и источник питания, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей путем перенастройки на другую схему распределения обратные клапаны размещены каж 1дый в отдельном цилиндрическом корпусе, приводные элементы выполнены в виде кольцевых втулок, которые своей внутренней поверхностью охватывают наружные поверхности корпусов и.кинематически связаны с последними посредством резьбового соединения, на наружных поверхностях втулок выполнены зубчатые венцы, которые взаимодействуют друг с другом, а один из них взаимодействует с зубчатым венцом шестерни привода, при этом 9490 6втулки установлены с воэможностьювыведения из зацепления их зубчатыхвенцов, а толкатели жестко связаныс втулками, причем надклапанная полость третьего обратного клапана соединена с подклапанной полостью второго обратного клапана, надклапанная полость четвертого обратногоклапана соединена с подклапанной1 Ополостью первого обратного клапана,подклапанные полости третьего и четвертого обратных клапанов соединеныс источником питания, а их надклапанные полости - с рабочими полостями15исполнительного механизма,2, Устройство .по п.1, о т л и ч аю щ е е с я тем, что в каждом корпусе выполнены диаметрально противоположные прорези, на внутренней по"верхности кольцевой втулки выполненкольцевой паз, в прорезях установлен стержень, входящий противоположными концами в паз втулки, а толкатель выполнен в виде установленногос возможностью перемещения на стержне подпружиненного конуса.,3. Устройство по пп.1 и 2, о т -л и ч а ю щ е е с я тем, что гидро 30линии, соединяющие полости обратныхклапанов соответственно с напорнойлинией, со сливом, между собой, атакже с полостями исполнительногомеханизма, выполнены в виде наружныхтрубопроводов,6 писное Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Заказ 1433 Тираж ВНИИПИ Государственного ком 113035, Мосета по изобретениям и открытиям при ГКНТ СССРа, Ж, Раушская наб., д, 4/5
