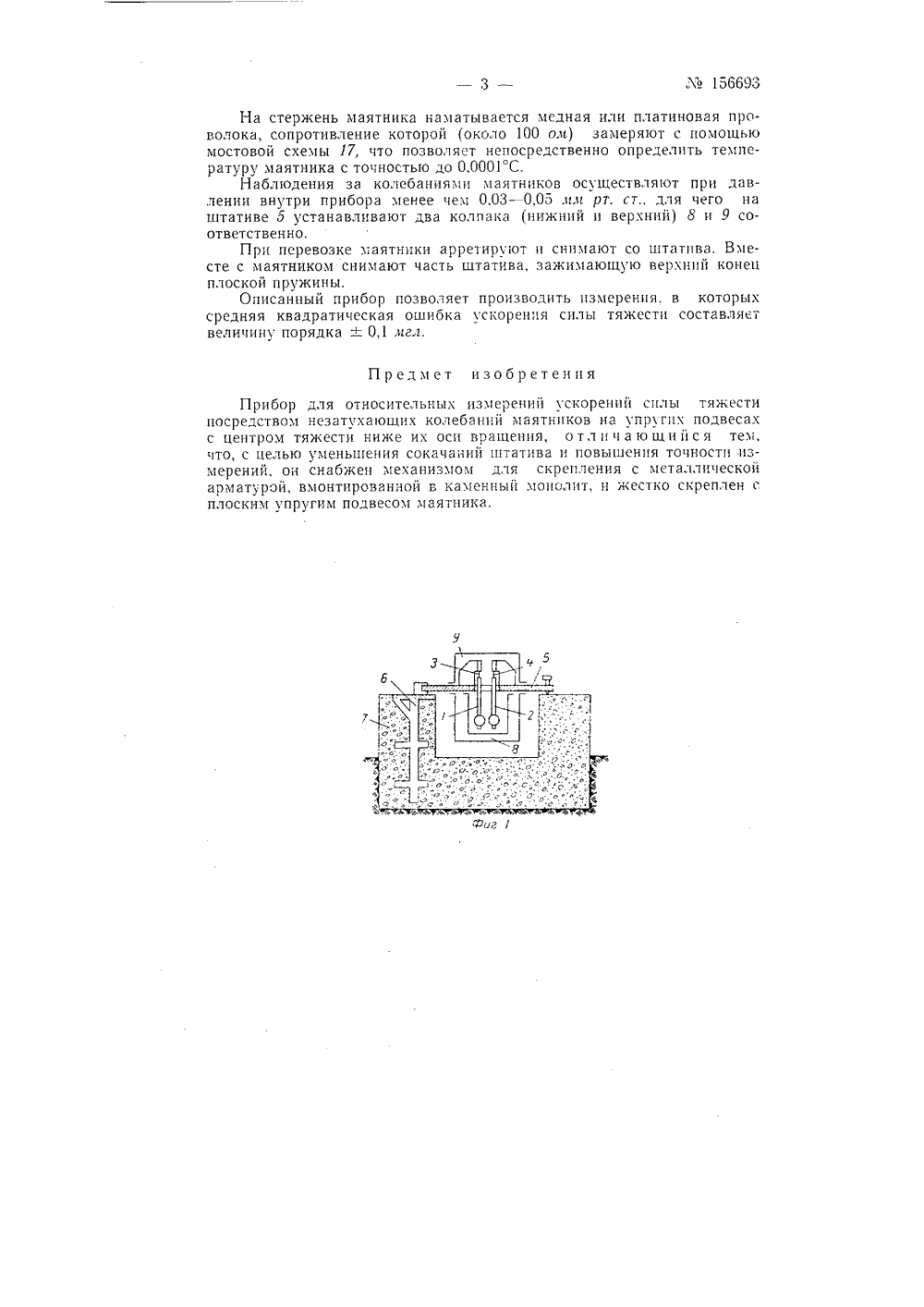

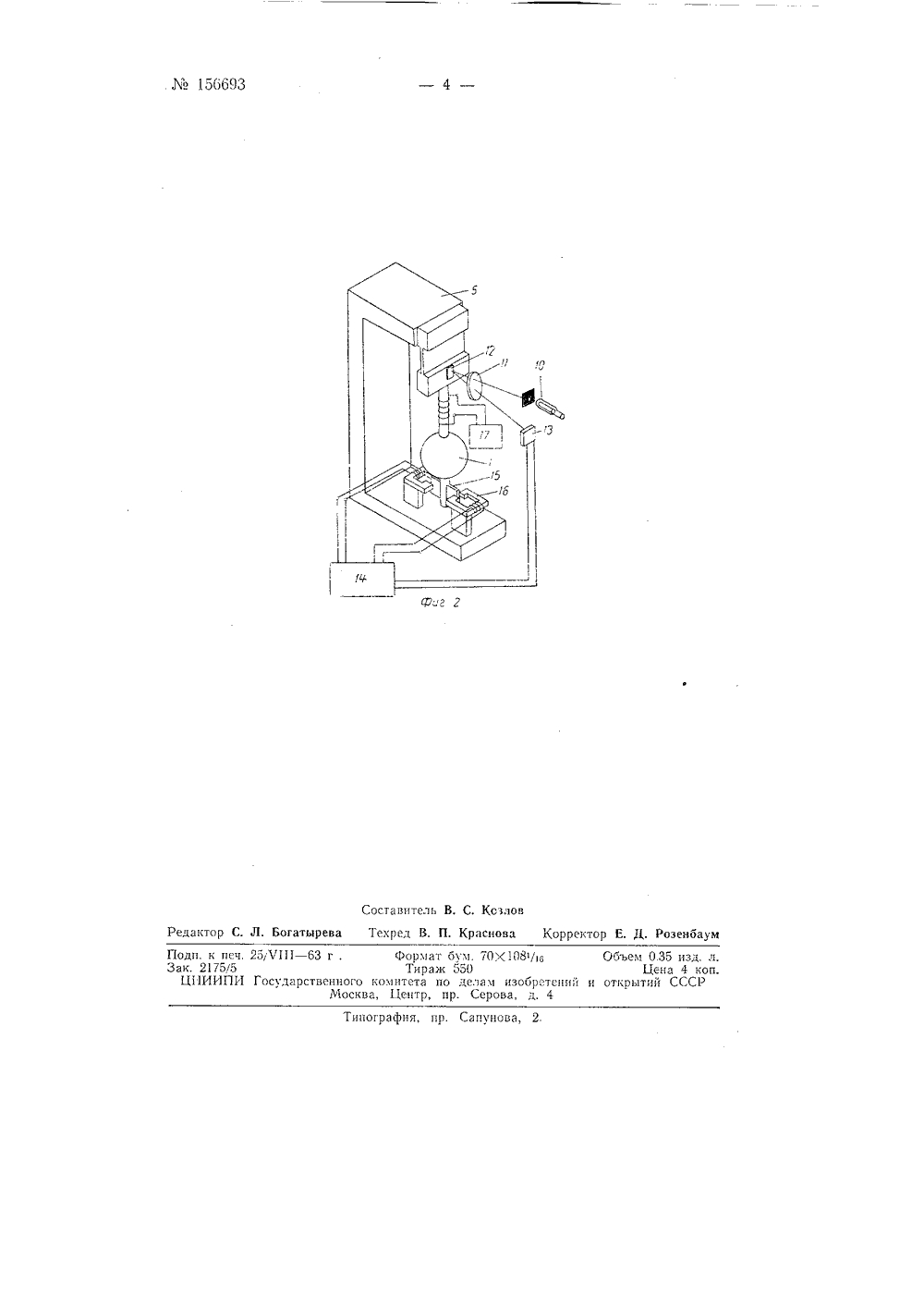

Уо 156693 Класс 6 01 с; 42 с, 44 Н 05(; 42 с, 44СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 7 одпискал группа Ло 1 ббВ. А. Романюк ПРИБОР ДЛЯ ОТНОСИТЕЛЬНЫХ ИЗМЕРЕНИЙУСКОРЕНИЙ СИЛЫ ТЯЖЕСТИЗаявлено 21 марта 1961 г. за Ъо 722616126-10 в 1 оитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Боглстснс изоорстеинй и товарных знаког Хе 16 за 1966 г.1 звестны устройстВя для измерения ускоренп 51 сп;1 ы тяжестн, нсп 0.1 ьзу 10 щие дВЯ маятника.3 Вестны также и широко примечя 10 тся Вграви)етрическнх пззереги )стройства с пругим подвесом хаятннка.ОднеКО В тясих и)Иоорах значительны с 01(2 Яння НтатиВя и поэтО- му онн не обеспечивают высокой точности измерений.В предлагаемом приборе уме;ьшенце сокачаний,птатнва и повышение точности измерешш достигнуто тем, что штатив снабжен мехяннзмом для скреп;енпя с сталл 1,ческой ярматуро 1, Вмонтировя;иОЙ В кг 1)енпын монолит, и жестко скретЛен с плос(Им мпрги) Подвесом маятника.я фиг.схемятиескп пзоораткен ОпнсыВяемый приоор; на фпг. приведена его оптико-электрическая схема,Прибор содержит монолитные маятники 1 и 2, колеблюшнеся в параллельных плоскостях и подвешенные с помощью плоски., упругих подвесов 3 н -: к штативу 5, представляющему собой сплошную массивную плиту. Верхняя часть маятника скреплена со штативом с помо цью болтов. При снятии маятника со штатива этп болты убирают, предваРНТЕЛЬ 5 О ПРОИЗВОДИТСЯ ЯРРЕТИРОВЯНИЕ НИТКНЕЙ 1 ЯСТИ МЯЯТНП 1(3 ОТНО- сительно верхней для того, чтобы не повредить упруг:й поднес.После нивелировки штатиза одна из его сторон прикрепляется с позОщью специальных за)(и)ОВ к ъ 1 еталлиесной ЯръЯту)е б, жестко В:Онтированно в кяменныЙ монолит 7. Благодаря жестком; креп,ени 10 п 1 тятиВя В каменно)1 х 10 нолите 7, ня котором устянОВлен приоор, ЛЪ 156693величина сокачания не превышает 1 10 - сек (по:равнению с 20 - 50 единицами на 10= сек в известных приборах)Влияние упругости подвесов на измеренное значение разности ускорения силы тяжести определяется из уравнения:где: С - коэффициент, определяемый параметрами маятника и подвеса;ЛТ - разность периодов маятника на определяемом и исходномпунктах.Величина С зависит от параметров плоского подвеса.Если С = 0,001, а Лд = 1000 мгл, то поправочный член за влияние упругости подвеса равен 1 лхгл. Зная С с точностью до 1 О/О, ошибка в определении Лд будет равна 0,01 иг.г.С помощью оптической системы производится фотозапись колебаний каждого индивидуального маятника и разностного, так называемого, фиктивного маятника. Фотозаписи колебаний маятников используют для определения периодов их колебаний и вычисления поправок. Луч света от осветителя 10, пройдя объектив 11 и отражаясь от зеркала 12 маятника, попадает в момент прохождения маятником положения равновесия на фотоэлемент 13, в котором возникает импульс тока. Этот импульс подается в электронную схему 14 управления импульсами, служающую и для управления движением маятника. На нижней части маятника укреплена пластинка 15 из пермаллоя или катушка. Пластинка из пермаллоя или катушка при колебаниях маятника движется между полюсами электромагнита 1 б. Если одновременно пропустить импульс тока через катушку на маятнике и обмотку электромагнита, то на маятник будет действовать сила, направление которои зависит от направлепия тока. Маятник получает импульс каждый раз при прохождении им положения равновесия,Соответствующим выбором импульсов тока можно добиться непрерывных незатухающих колебаний маятника.Влияние кратковременных импульсов на величину набл:оденного периода при условии, что маятник имеет постоянную колебаний, определяется следующей формулой (импульсы тока имеют прямоугольную форму)ЬТ = Т 1Л 1,где р - коэффициент, учитывающий затухание свободных колебаниймаятника вследствие сил трения;М - разность моментов середины импульса и момента прохождения маятником положения равновесия;Т - период качания маятника.Для получения незатухающих колебаний маятник в течение одного полного периода колебания получает два кратковременных подталкивания, производимых в момент, когда маятник проходит положение своего равновесия.Влияние вынуждающей силы на элонгацию маятника может быть учтено при определении периода колебания, так как величину элонга. ции можно измерить и в наблюденный период колебания маятника ввести соответствующую поправку. При постоянной величине подталкивающей силы амплитуда колебании маятника со временем стабилизируется.о 1 о 669,На стержень маятника наматывается медная или платиновая проволока, сопротивление которой (около 100 ои) замеряют с помощью мостовой схемы 17, что позволяет непосредственно определить температуру маятника с точностью до 0,0001 С.Наблюдения за колебаниями маятников осуществляют при давлении внутри прибора менее чем 0,03 - 0,05 .ц,и рт. ст., для чего на штативе 5 устанавливают два колпака (нижний и верхний) 8 и 9 соответственно,При перевозке маятники арретируют и снимают со штатива. Вместе с маятником снимают часть штатива, зажимающую верхний конец плоской пружины.Описанный прибор позволяет производить измерения, в которых средняя квадратическая ошибка ускорения силы тяжести составляет величину порядка + 0,1 иг,г.Предмет изобретенияПрибор для относительных измерений ускорений силы тяжести посредством незатухающих колебаний маятников на упругих подвесах с центром тяжести ниже их оси вращения, о т л и и а ю щ и й с я тем, что, с целью уменьшения сокачаний штатива и повышения точности измерений, он снабжен механизмом для скрепления с металлической арматурой, вмонтированной в каменный монолит, и жестко скреплен с плоским упругим подвесом маятника./16 бретсний и д ипографпя, пр. Сапунова, 2 одп. к пе ак. 21755 Ц 1 ИИП 25 Ъ 111 - 63 г . ГосударственнМо ФорматТираккомитета по ва, Центр, пм 70 Х 10 550 делам из р. Серова,Объем 0.35 изд. л. Цена 4 коп. открытий СССР
