Устройство для надевания эластичных колец на предметы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1541122
Автор: Нам
Текст

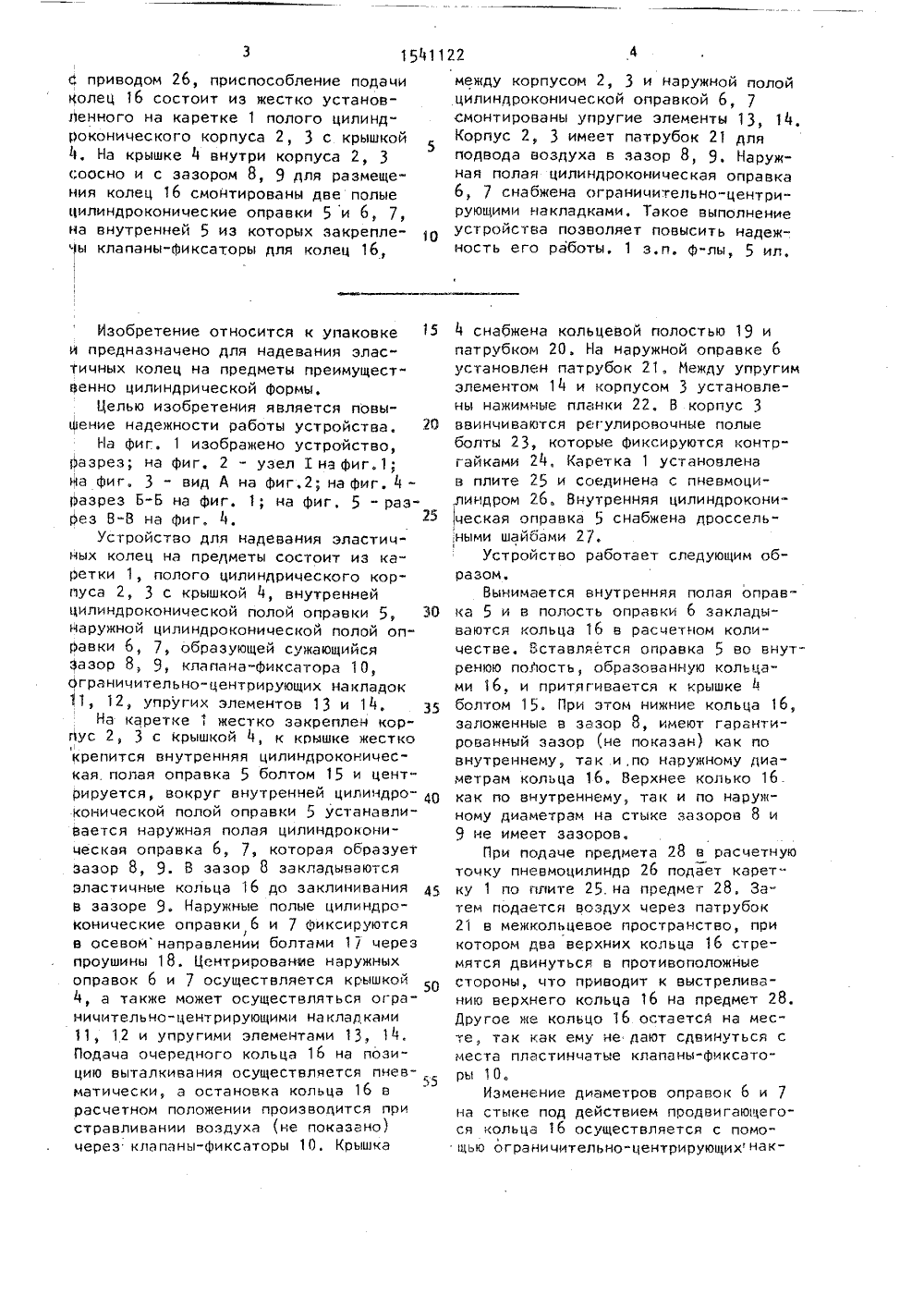

ОЮЗ СОВЕТСКИХ ЦИАЛИСТИЧЕСНИ СПУБЛИК И 9) И 1 65 В 27/1 О вМИБВЯ 5 БПС- );.; д БИБЛИОдПИСАНИЕ ИЗОБРЕТЕНИЯ но-исследоститут цвет(088.8)свидетел ство СССР7/10, 1983ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И. ОТНРЫТИЯМПРИ ГКНТ СССР ВТОРСИОМУ СВИДЕТЕЛЬСТВ(5 УСТРОЙСТВО ДЛЯ НАЛЕВАНИЯ ЭЛАСТИЧНЫХ КОЛЕЦ НА ПРЕЕ 1 ЕТЬ 3(57) Изобретение касается устройствадля надевания эластичных колец напредметы, может быть использованов химической, легкой и других отраслях промышленности и направлено наповышение надежности работы устройства. Устройство содержит каретку 1приводом 26, приспособление подачи колец 16 состоит из жестко установленного на каретке 1 полого цилиндроконицеского корпуса 2, 3 с крышкойНа крышке 4 внутри корпуса 2, 3 соосно и с зазором 8, 9 для размещения колец 16 смонтированы две полые цилиндроконицеские оправки 5 и 6 на внутренней 5 из которых закреплены клапаны-Фиксаторы для колец 16,5411224между корпусом 2, 3 и наружной полойцилиндроконической оправкой 6,смонтированы упругие элементы 13, 14,Корпус 2, 3 имеет патрубок 21 для подвода воздуха в зазор 8, 9, Наружная полая цилиндроконическая оправка 6, 7 снабжена ограничительно-центрирующими накладками, Такое выполнение устройства позволяет повысить надеж-.ность его работы, 1 з.п, Ф-лы, 5 ил, Изобретение относится к упаковке и предназначено для надевания эластичных колец на предметы преимущественно цилиндрической Формы.Целью изобретения является повышение надежности работы устройства. 20На фиг 1 изображено устройство, разрез; на Фиг. 2 - узел 1 на фиг, 1; на фиг. 3 - вид А на Фиг,2; на Фиг. 4- азрез Б-Б на Фиг. 1; на фиг. 5 - разез В-В на Фиг.25Устройство для надевания эластичных колец на предметы состоит из каретки 1, полого цилиндрического корпуса 2, 3 с крышкой 4, внутренней цилиндроконической полол оправки 5, 30 наружной цилиндроконической полой оправки б, 7, образующей сужающийся Зазор 8, 9, клапана-Фиксатора 10, ограничительно-центрирующих накладок 11, 12, упругих элементов 13 и 14, 35На кареткежестко закреплен корпус 2, 3 с крышкой 4, к крышке жестко крепится внутренняя цилиндроконическая, полая оправка 5 болтом 15 и центрируется вокруг внутренней цилиндро конической полой оправки 5 устанавлиВается наружная полая цилиндроконицеская оправка 6, 7, которая образует зазор 8, 9В зазор 8 закладываются эластичные кольца 16 до заклинивания 4 В зазоре 9. Наружные полые цилиндроКонические оправки 6 и 7 фиксируются/в осевом направлении болтами 7 церез проушины 18. Центрироване наружных оправок 6 и 7 осуществляется крышкой 4, а также может осуществляться ограничительно-центрирующими накладками 11, 12 и упругими элементами 13 14. Подача очередного кольца 16 на позицию выталкивания осуществляется пневматически, а остановка кольца 16 в расчетном положении производится при стравливании воздуха (не показано) через клапаны-фиксаторы 1 О. Крышка 4 снабжена кольцевой полостью 19 ипатрубком 20. На наружной оправке 6установлен патрубок 21, Между упругимэлементом 14 и корпусом 3 установлены нажимные планки 22. В корпус 3ввинчиваются регулировоцные полыеболты 23, которые Фиксируются контргайками 24, Каретка 1 установленав плите 25 и соединена с пневмоцииндром 26. Внутренняя цилиндроконицеская оправка 5 снабжена дроссель,ными шайоами 27.Устройство работает следующим обоазом.Вынимается внутренняя полая оправка 5 и в полость оправки 6 закладываются кольца 16 в расцетном колицестве. Вставляется оправка 5 во внутренюю полость образованную кольцами 16, и притягивается к крышке 4болтом 15. При этом нижние кольца 16,заложенные в зазор 8, имеют гарантированный зазор (не показан) как повнутреннему, так и,по наружному диаметрам кольца 16, Верхнее колько 16.как по внутреннему, так и по наружному диаметрам на стыке зазоров 8 и9 не имеет зазоров,При подаце предмета 28 в расцетнуютоцку пневмоцилиндр 26 подает каретку 1 по плите 25, на предмет 28, Затем подается воздух церез патрубок21 в межкольцевое пространство, прикотором два верхних кольца 16 стремятся двинуться в противоположныестороны, что приводит к выстреливанию верхнего кольца 16 на предмет 28Другое же кольцо 16 остается на месте, так как ему не дают сдвинуться сместа пластинцатые клапаны-Фиксаторы О,Изменение диаметров оправок б ина стыке под действием продвигающегося кольца 16 осуществляется с помощью ограничительно-центрирующихнак10 5 Т 5 Ч 1 ,падок 11, 12 и упругих элементов 13, 1 Ц.Первоначальные диаметры оправок 6 и 7 устанавливаются нажимными план" ками 22 с помощью полых болтов 23 и Фиксируются контргайками 24,Повторное выстреливание эластичного кольца 16 на предмет 28 возможно только после подачи очередного кольца 16 на исходную позицию, что осуществляется подачей воздуха в за" зор 8, 9 крышки 4 через патрубок 20. При этом вся стопа колец 16 передвигается на один шаг, что обеспечивается подбором дроссельной шайбы 27 клапана-Фиксатора 10.Таким образом, изобретение позволяет повысить надежность в работе устройства. Фор мула изобретения1. Устройство для надевания эластичных колец на предметы, содержащее1 22 6каретку с приводом и приспособление подачи колец, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы, приспособление подачи колец состоит из жестко установленного на каретке полого цилиндроконического корпуса с крышкой, на крышке внутри корпуса соосно и с за" зором для размещения колец смонтированы две полые цилиндроконические оправки, на внутренней из которых закреплены клапаны-Фиксаторы для колец, между корпусом и наружной полой цилиндроконической оправкой смонтированы упругие элементы, при этом корпус имеет патрубок для подвода воздуха в зазор. 20 2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что наружнаяполая цилиндроконическая оправкаснабжена ограничительно-центрирующими накладками.1541122 аид ктор С.Пекар аказ 257 Тираж 52 Подписное тета по изобретениям и открытиям при ГКНТ СССРва, Н, Раушская наб., д. 4/5 изводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина,10р НИИПИ Государственного ко 113.035, МоСоставител Техред Мд Шцг.5ектор Э, Лонцаков
СмотретьЗаявка
4401838, 01.04.1988
СРЕДНЕАЗИАТСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ЦВЕТНОЙ МЕТАЛЛУРГИИ
НАМ ЮРИЙ СЕРГЕЕВИЧ
МПК / Метки
МПК: B65B 27/10
Метки: колец, надевания, предметы, эластичных
Опубликовано: 07.02.1990
