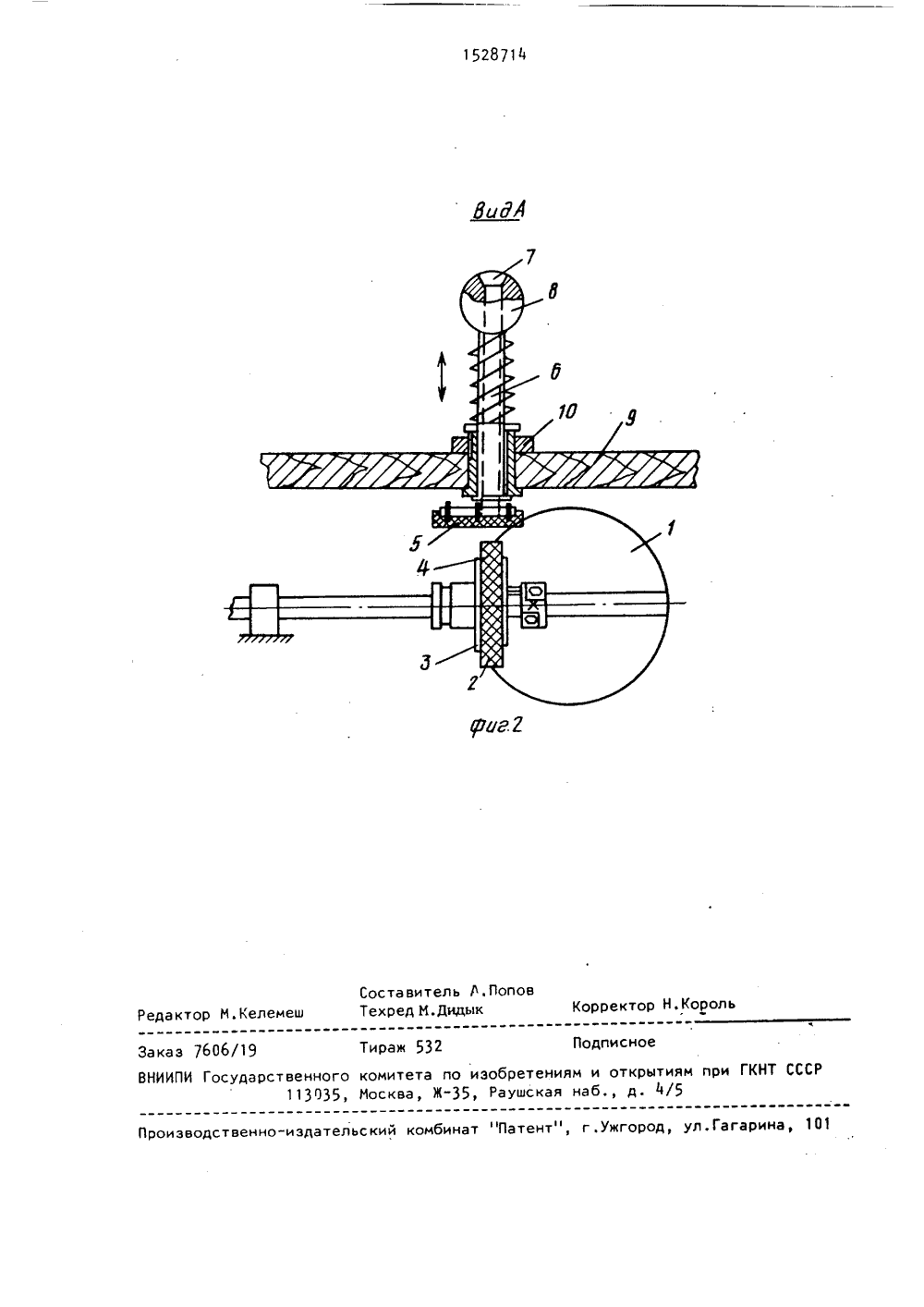

Привод бобинодержателя мотального механизма

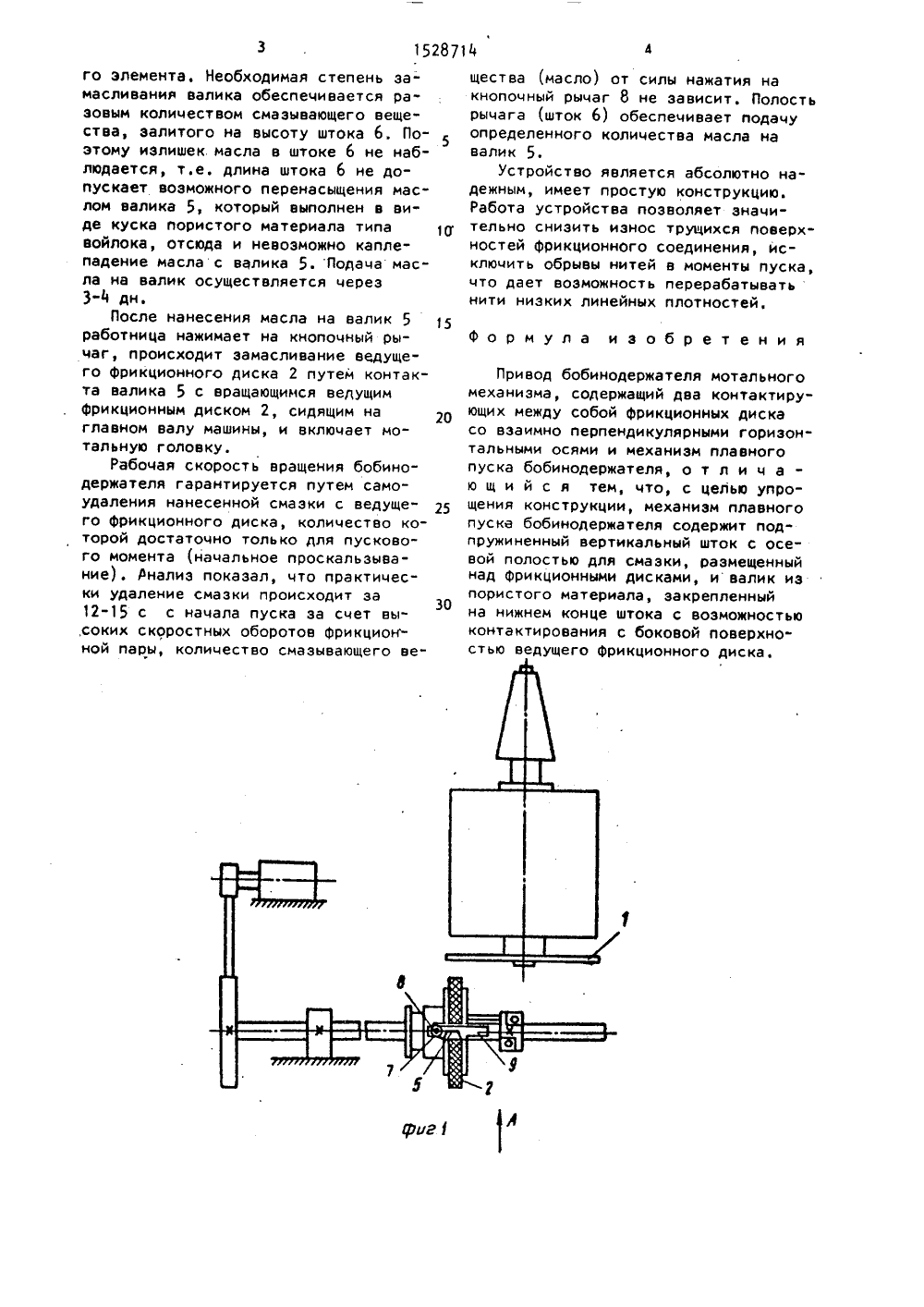

(71) Центральное проектно-консТрукторское и технологическое бюро Мини стерства легкой промышленности УэСС (72) Е.А.Абдуразаков, Н.Х;Енгулатов Г.М.Беньяминов и А.У.Поповский (53) 677.053.2(088,8)(56) Авторское свидетельство СССР М 1008130, кл. В 65 Н 54/42, 1983,Патент Японии Ь 47.-4733, кл. 43 1972. Изобретение относится к текстильной промышленности, в частности к устройствам для регулирования скорости вращения бобинодержателя в приводе мотального механизма.Цель изобретения - упрощение конструкции.На фиг.1 изображено устройство, общий вид, на фиг.2 - вид А на фиг.1.Привод бобинодержателя мотального механизма включает два контактирующих между собой фрикционных диска со взаимно перпендикулярными осями, Ведомый диск 1 установлен на оси бобинодержателя, а ведущий фрикционный диск 2 - установлен на главном валу и выполнен из двух пластин 3, между которыми расположено феррадо 4 для увеличения сцепления с ведомым дис-,ко пл ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМРИ ПЮТ ССОР 2(54) ПРИВОД БОБИНОДЕРЖЛТЕЛЯ МОТАЛЬНОГО МЕХАНИЗМА(57) Изобретение относится к текстильной промышленности, в частности к устройствам для регулирования скорости вращения бобинодержателя. Цель изобретения состоит е упрощении конструкции привода. Это достигается за счет выполнения механизма плавного пуска в виде замасливающего элемента, содержащего валик и подпружиненный полый кнопочный рычаг, установленный на полке машины. Замасливающий элемент может контактировать с ведущим фрикционным диском привода 2 ил,м 1. Привод снабжен механизмом.авного пуска бобинодержателя, который включает замасливающий элемент в виде валика 5 иэ пористого материала, установленного с возможностью контактирования с боковой поверхностью ведущего диска 2 на нижнем конце вертикального подпружиненного штока 6 с осевой полостью 7 для смазки. шток, 6 размещен под фрикционными дисками 1, 2 и связан с кнопочным рычагом 8 и с остовом 9 машины посредством втулки 10. Перед включением мотальной головсмазывающее вещество через отвере 7 кнопочного подпружиненного ры а 8 по штоку 6 вручную иэ масленподается на валике 5 эамаливающе 1528714го элемента. Необходимая степень замасливания валика обеспечивается разовым количеством смазывающего вещества, залитого на высоту штока 6. Поэтому излишек масла в штоке 6 не наблюдается, т.е. длина штока 6 не допускает возможного перенасыщения маслом валика 5, который выполнен в виде куска пористого материала типа 1 О войлока, отсюда и невозможно капле- падение масла с валика 5. Подача масла на валик осуществляется через 3-4 дн.После нанесения масла на валик 5 работница нажимает на кнопочный рычаг, происходит замасливание ведущего фрикционного диска 2 путем контакта валика 5 с вращающимся велущим фрикционным диском 2, сидящим на главном валу машины, и включает мотальную головку.Рабочая скорость вращения бобинодержателя гарантируется путем само- удаления нанесенной смазки с ведуще- д го фрикционного диска, количество которой достаточно только для пускового момента (начальное проскальзывание). Анализ показал, что практически удаление смазки происходит эа 12-15 с с начала пуска за счет вы,соких скоростных оборотов фрикцион- ной пары, количество смазывающего вещества (масло) от силы нажатия накнопочный рычаг 8 не зависит. Полостьрычага (шток 6) обеспечивает подачуопределенного количества масла навалик 5,Устройство является абсолютно надежным, имеет простую конструкцию.Работа устройства позволяет значительно снизить износ трущихся поверхностей фрикционного соединения, исключить обрывы нитей в моменты пуска,что дает возможность перерабатыватьнити низких линейных плотностей,формула изобретенияПривод бобинодержателя мотального механизма, содержащий два контактирующих между собой фрикционных диска со взаимно перпендикулярными горизонтальными осями и механизм плавного пуска бобинодержателя, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции, механизм плавного пуска бобинодержателя содержит подпружиненный вертикальный шток с осевой полостью для смазки, размещенный над фрикционными дисками, и валик иэ пористого материала, закрепленный на нижнем конце штока с возможностью контактирования с боковой поверхностью ведущего фрикционного диска.1528714 г Составитель Р.ПоповРедактор М.Келемеш Тех ред М. Дидык орректор Н.Кор на, 1 венно-издательский комбинат "Патент", г.ужгород, ул. оизв каз 7606/19 Тираж 5ИИПИ Государственного комитет113035, Москва,Подписноеизобретениям и открытиям при ГКНТ ССС Раушская наб д. 4/5
