Формирователь импульсов

Номер патента: 1525886

Автор: Сабинин

ZIP архив

Текст

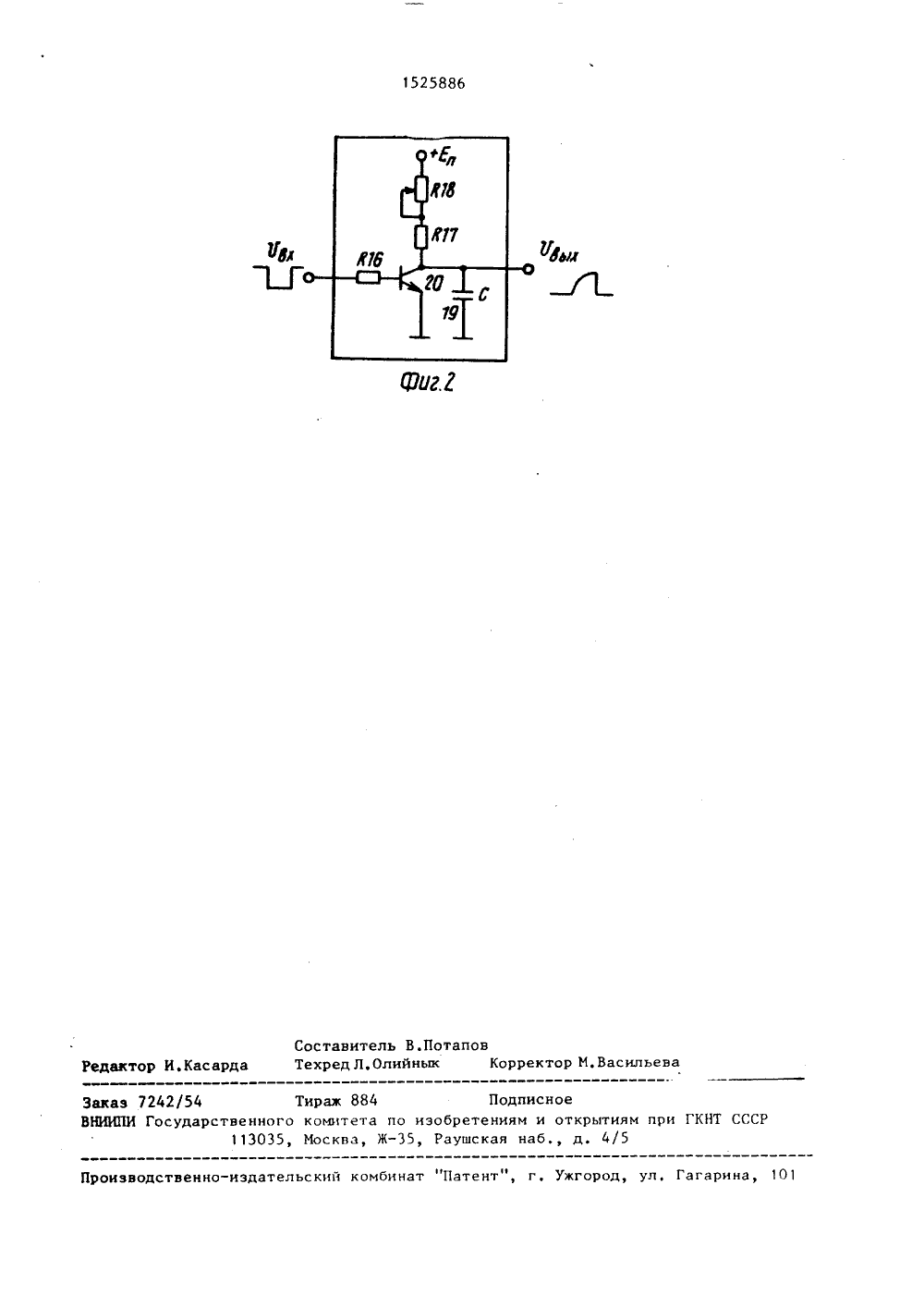

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19) (И) А 1 04 Н 03 К ОПИСАНИЕ ИЗОБРЕТЕНИ А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(56) Авторское свидетельство СССРУ 1238221, кл, Н 03 К 5/156, 1984.(57) Изобретение относится к импульсной технике и может быть использовано для построения генераторов-форми 2рователей фаэосдвинутых импульсов с различными длительностями и паузами между импульсами. Целью изобретения является повышение быстродействия и надежности устройства. Для достижения цели в формирователь импульсов введены элементы 2, 3, 8 задержки. Формирователь импульсов содержит также триггеры 1, 10, элементы 4, 5 задержки, элемент ИЛИ 6, элемент ИЛИ-НЕ и элемент НЕ 9. 2 ил.Изобретение относится к импульснойтехнике, в частности к генераторам -формирователям импульсов и к преобразователям импульсов, имеющим на выходе единичный сигнал, при наличии навходе преобразуемой последовательности импульсов.Цель изобретения - повышение быстродействия и надежности устройства.На фиг.1 приведена функциональнаясхема формирователя импульсов; нафиг.2 - пример выполнения элементовзадержки,Формирователь импульсов (фиг.1)содержит триггер 1, элементы 2-5, задержки , элемент ИЛИ 6, элемент ИЛИНЕ 7, элемент 8 задержки, элементНЕ 9, триггер 10, входную шину 11,выходные шины 12-15. Счетный входтриггера 1 соединен с шиной 10, а еговыходы через элементы 2-5 задержки,подключены к входам элементов 6 и 7,Выход элемента 6 через последовательно соединенные элементы 8 и 9 подключен к К-входу триггера 10, Б-вход которого соединен с выходом элемента 7.Выходные шины 12-15 подключены к соответствующим выходам триггеров 1 и 10.Каждый из элементов 2-5 и 8 задержки (Фиг.2) состоит из резисторов16 и 17, переменного резистора 18,конденсатора 19 и транзистора 20.Формирователь импульсов работаетследующим образом.При поступлении положительного импульса на счетный вход триггера 1 сшины 11 он переключается по отрицательному Фронту этого импульса. С прямого и инверсного выходов триггера 1формируются положительный и отрицательный перепады напряжения, которыепоступают на входы элементов 2-5 задержки.Элементы задержки в устройстве работают следующим образом (Фиг,2).1При поступлении отрицательного импульса на вход элемента задержки через резистор 16 транзистор 20 запирается и конденсатор 19 заряжается с постоянной времени = КС, На выходде элемента задержки возникает экспоненциально нарастающее напряжение.По положительному Фронту входного импульса транзистор 20 открывается и конденсатор 19 мгновенно разряжается через открытый транзистор 20, 1 а выходе элемента задержки формируется крутой отрицательный фронт напряженияПостоянная времени . = К С элементов 2 и 3 задержки выбрана значительно меньше постоянной времени ь = К С элементов 4 и 5 задержки,При поступлении отрицательных перепадов напряжения с триггера 1 на входы элементов 3 и 5 задержки, на их выходах возникает экспоненциально нарастающий положительный фронт напряжения. Время нарастания фронта на выходе элемента 3 значительно меньше времени нарастания на выходе элемента 5, При поступлении положительных перепадов напряжения с триггера 1 навходы элементов 2 и 4 задержки, на их выходах возникает отрицательный перепад напряжения с крутым фронтом. Экспоненциально нарастающий фронт и отрицательный перепад напряжения с выходов элементов 2 и 3, 4 и 5 задержки поступают на входы элементов ИЛИ 6 и ИЛИ-НЕ 7.На выходе элемента ИЛИ 6 формируется узкий отрицательный импульс с крутым отрицательным Фронтом и с экспоненциально нарастающим положительным фронтом. На выходе элемента ИЛИНЕ 7 Формируется положительный импульс с крутым положительным фронтом и с экспоненциально убывающим отрицательным фронтом. Длительность отрицательного импульса с выхода элемента ИЛИ 6 значительно меньше длительности положительного импульса с выхода элемента ИЛИ в7.С выхода элемента ИЛИ 6 узкий отрицательный импульс поступает на вход элемента 8 задержки. Постоянная времени заряда конденсатора= КС в элементе 8 задержки выбирается малой, меньше постоянной времени в элементах 2 и 3 задержки, По крутому отрицательному Фронту отрицательного импульса с выхода элемента ИЛИ 6, на выходе элемента 8 задержки формируется положительный импульс с экспоненциально нарастающим положительным фронтом. При этом создается задержка положительного фронта этого импульса с выхода элемента 8 относительно крутого положительного фронта положительного импульса с выхода элемента ИЛИ-НЕ 7Элемент НЕ 9 инвертирует положительный импульс в отрицательный, отрицательный фронт которого задержан относительно крутого положительного фронта положительного импульса с выхода элемента ИЛИ-НЕ 7, На К-вход -5 152588 установка в "0" триггера 10 - поступает короткий отрицательный импульс с задержанным отрицательным фронтом. На Б-вход - установка в "1" триггера 10 - поступает положительный импульс большой длительности с крутым положительным фронтом и с экспоненциально убывающим отрицательным фронтом, В исходном состоянии на Б-вход триггера 10 поступает напряже 1 1ние 0 - потенциал запрещения переключения триггера 10, На К-вход поступает напряжение "1" - потенциал разрешения переключения триггера 10. На прямом и инверсном выходах триггера 10 устанавливается напряжение " 1" и "0" соответственно.При поступлении на Б-вход триггера 10 положительного импульса большой длительности, с крутым положительным фронтом и экспоненциально убывающим отрицательным фронтом, по крутому положительному фронту формируется сигнал разрешения переключения 25 триггера 10 по Б-входу - установка в "1". На К-вход триггера 1 О поступает одновременно отрицательный импульс малой длительности с задержанным отрицательным фронтом относительно кру 30 того положительного фронта импульса на Б-входе триггера 10.Триггер 10 переключается с задержкой по отрицательному фронту импульса, когда напряжение на К-входе триггера достигает порога переключения триггера. Порог переключения триггера будет задержан элементом 8 задержки и элементом НЕ 9 относительно крутого положительного фронта положительного импульса на Я-входе триггера, создающего сигнал разрешения по входу для переключения триггера 1 О. Задержка отрицательного фронта относительно положительного фронта импульсов на К- и Б-входах триггера 10 обеспечивает быстродействие переключения триггера 1 О, определяемое скоростью переключения этого триггера.На инверсном выходе триггера 10 формируется положительный перепад на пряжения с крутым положительным фронтом, определяемым скоростью переключения триггера 10, С окончанием отрицательного импульса малой длительности на К-входе триггера 10 устанавливается напряжение "1" - разрешение пере 6 6ключения триггера по К-входу, НаБ-вход триггера поступает экспоненциально убывающее в "0" напряжениебольшой длительности, до напряженияпорога переключения триггера по Бвходу на инверсном выходе триггераформируется плоская вершина положительного импульса. При достиженииэкспоненциально убывающего в "0" напряжения порога переключения наБ-входе триггера, последний переключается со скоростью, определяемойскоростью переключения триггера.На инверсном выходе триггера 10формируется положительный импульс скрутым положительным и отрицательнымфронтами и плоской вершиной, определяемой постоянной времени заряда конденсаторов в элементах 2-5 и 8 задержки и временем порога переключениятриггера по К- и Б-входам,Таким образом, формирователь импульсов формирует импульсы, длительность которых определяется постояннойвремени заряда конденсатора 19=К С в элементах 2-5 и 8 задержкии порогами переключения триггера 10,и может быть использован для реализации генератора фазосдвинутых импульсов различной длительности и паузы путем соединения необходимого количества таких формирователей импульсов в кольцоФормула изобретения Формирователь импульсов, содержащий элемент НЕ, элемент ИЛИ, первыйтриггер, счетный вход которого соединен с входной шиной, а выходы черезпервый и второй элементы задержкиподключены к первому и второму входамэлемента ИЛИ-НЕ, выход которого соединен с Я-входом второго триггера,выходы которого подключены к выходнымшинам, о т л и ч а ю щ и й с я тем,что, с целью повышения быстродействия и надежности, в него введенытретий, четвертый и пятый элементызадержки, причем выходы первого триггера через третий и четвертый элементы задержки соединены с первым и вторым входами элемента ИЛИ, выход которого через последовательно соединенные пятый элемент задержки и элемент НЕ соединен с К-входом второготриггера,1525886 Ъю г.Г ставитель В.Потхред Л,Олиинык о тор И.Касарда ктор М.Васильева роизводственно-издательский комбинат "Патент", г, Ужго л, Гагарин аказ 7242/54НИИПИ Государствен113 Тирах 884 го комитета по 5, Москва, Жзо РПодписноетениям и открытиям при ГКНТ СССРская наб., д. 4/5

Смотреть

Заявка

4148940, 18.11.1986

ПРЕДПРИЯТИЕ ПЯ Г-4149

САБИНИН АЛЕКСАНДР ГЕОРГИЕВИЧ

МПК / Метки

МПК: H03K 5/156

Метки: импульсов, формирователь

Опубликовано: 30.11.1989

Код ссылки
