Система управления загрузкой и разгрузкой бункерных установок

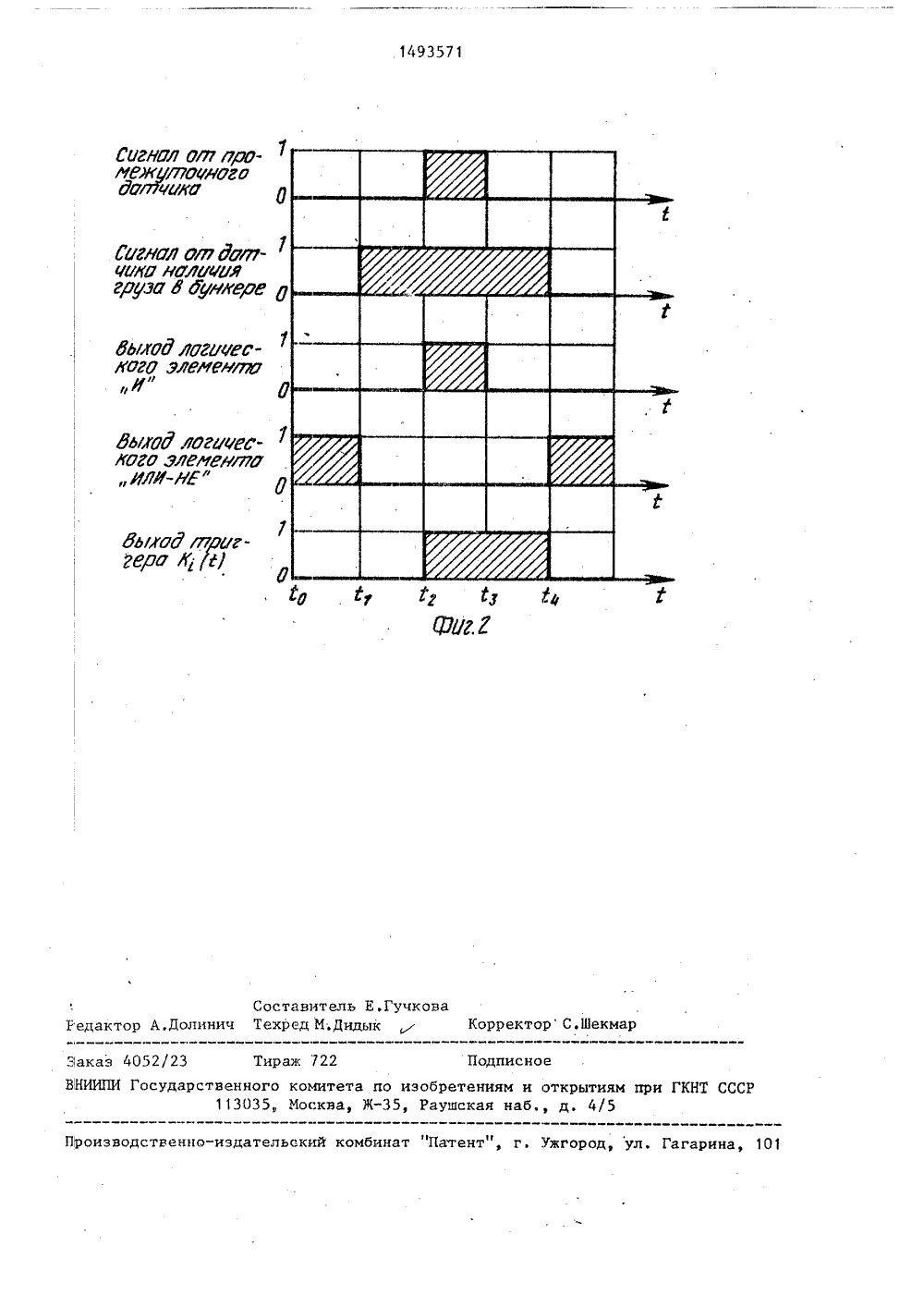

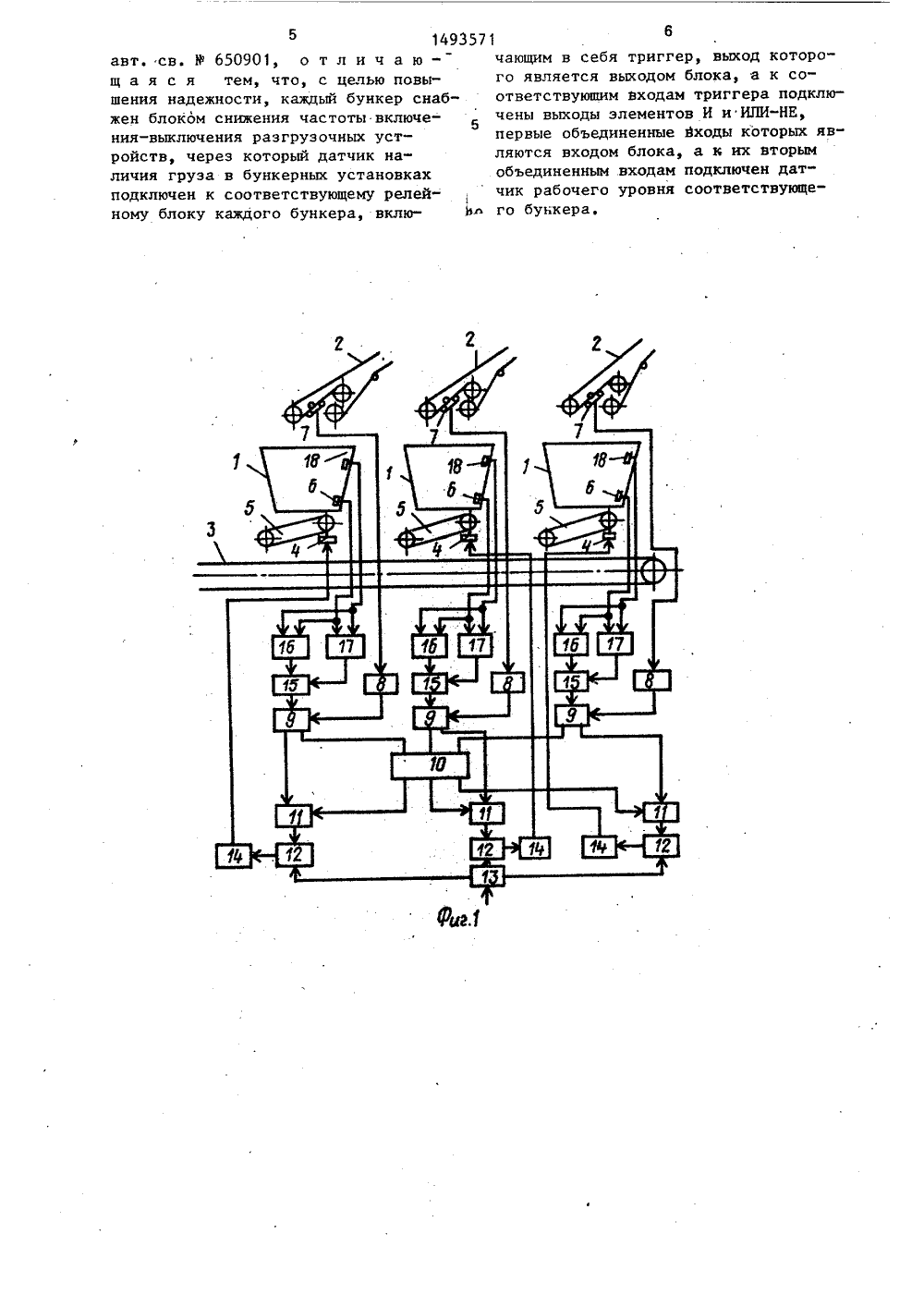

СОЮЗ СОВЕТСНИКСОЦИАЛИСТИЧЕСНРЕСПУБЛИН 1 еЯОии В 65 С 47/19, 65/30 транспор-.ов конполь ния з еров и основн ение на" нвр к; на фиг,2аботы устройравления заг тва.узкойок со ерных устано ы 2 и3, вклюрные конвеие ный конвейер мые приводы 4 ра ГОСУДАРСТВЕННЫИ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР(56) Авторское свидетельство СССРУ 650901, кл. В 65 С 47/19, 1977.(54) СИСТЕМА У 11 РАВЛЕНИЯ ЗАГРУЗКОЙИ РАЗГРУЗКОЙ БУНКЕРНЫХ УСТАНОВОК(57) Изобретение относится к транспортированию сыпучих материалов кон Изобретение относитсятированию сыпучих материалвейерами и предназначенозования в системах управлгрузкой и разгрузкой бунявляется дополнительным кму авт. св. Р 650901Цель изобретения - пов дежности.На фиг.1равления загрукерных установная диаграммаСистема 1 уразгрузкой бундержит надбунк,общий подбункечает регулируе лок-схема системы упкой и разгрузкой бунвейерами и предназначено для использования в системах управления загрузкой и разгрузкой. Цель изобретения - повышение надежности. Системауправления загрузкой и разгрузкойбункерных установок снабжена устройствами включения разгрузочных устройств, обеспечивающих заполнениекаждого бункера в пределах датчиковналичия груза и рабочего положения,выходы которых соединены с входамилогических элементов И и ИЛИ-НЕ, выходы которых соединены с входамитриггера, выход которого соединен свходом релейного блока системы управления, что позволяет снизить динамику включения и выключения разгрузочных устройств бункеров. 2 ил. зочных устроиств 5 и датчики 6 нали. -чия груза в бункерных установках,датчики 7 суммарного количества груза,установленные на ленте каждого конвейера на надбункерных конвейерах,выходы которых соединены через усилители 8 с первым входом релейныхблоков 9, выходы которых подключеныко входам сумматора 10 и делителей11, при этом выходы сумматора 10 подключены ко входам делителей 11, авыходы делителей соединены со входами блоков 12 умножения, к другим входам которых подключены выходы задающего блока 13, выходы блоков 12умножения через функциональные пре-,образователи 14 связаны с регулируе"мыми приводами 4 разгрузочных устройств, причем каждый бункер снабжен локом снижения частоты включенияыключения разгрузочных устройств, ерез который датчик 6 наличия .груфа в бункерных установках подключен к соответствующему второму входу релейного блока 9.каждого бункера, включающего триггер 15, выход которого представляет собой выход блока нижения частоты подключений, а к оответствующим входам триггера 15 одключены выходы элементов 16 И и лементов 17 ИЛИ-НЕ, первые объедиенные входы которых представляют со ой вход блока снижения частоты включения-выключения, а ко вторым объединенным входам подключендатчик 18 рабочего уровня соответствующего бункера. 20Устройство включения разгрузочных устройств бункеров работает следующим образом.В исходном состоянии при порожних бункерах когда сигналы от датчиков 6 25 ,и 18 отсутствуют (интервал -,), на выходе логического элемента 16 И будет "0", на выходе логического элемента 17 - " 1", следовательно, на выходе триггера 15 будет "О" (т.е, К.=0) и разгрузочное устройство будет находиться в выключенном сос" тоянииВ начальный период поступления груза .в опорожненный бункер, пока уровень груза в нем не достигнет датчика 13 (интервал времени -с ), сигнал от датчика 6 наличия груза будет "1", а от датчика 18 - "О", при э том триг Г ер сохрани Г свое пр еж 40 нее состояние К(С) = О и, соответ 1 ственно, разгрузочное устройство будет оставаться выключенным.При достижении груза в бункере датчика 18 рабочего уровня сигналы1 11 от обоих датчиков будут равны 1 (моме нт времени) . Тогда йа выход11 1 де элемента 1 6 И также будет 11 1 на выходе элемента 17 ИЛИ-НЕ - 0 а на выходе триггера 15 установится50 ,"1", т,е. К,(с) = 1 и разгрузочное устройство будет включено в работу,При понижении уровня груза в бункерной установке и расположении его между датчиками б и 18 (момент време 55 ни Сэ) на выходах логических элементов 16 и 17 будут сигналы "О", триггер 15 сохранит свое предыдущее состояние, т.е, К;(Т) = 1, при котором разгрузочное устройство остается включенным.При появлении на выходе датчика 6(момент времени) сигнала "0" триггер изменит свое состояние и сформирует значение К, = О сигнала на выключение разгрузочного устройства, что соответствует полному опорожнению бункера.Сигналы Ь с выходов релейных блоков 9, осуществляющих преобразо- вание сигналов С по следующему выражению:О при К (г) = 0 Ь (г) 1 й при К;(1)1 поступают на первые входы делителей 11 и на сумматор 10.Сигнал с выхода сумматора, пропорциональный сумме Ь (С), поступает на вторые входы делителей 11,осуществляющих следующую операцию:Ь, (1); Ъ, (С)Сигнал 7 (г) с выходов делителей поступает на первые входы соответствующих блоков 12 умножения, на вторые входы которых постуйает сигнал от задающего блока 13, пропорциональный расчетной производительности В подбункерного конвейера. Сигналы ( с блоков умножения, осуществляющих операциюЧ(с) =ВУ(е),поступают через функциональные преобразователи 14 на регулируемые приводы разгрузочных устройств. В результате производительность разгрузочных устройств устанавливается пропорционально загрузке соответствующих надбункерных конвейеров.Таким образом, введение в известной системе управления устройств включения-выключения разгрузочных устройств бункеров снижает. динамику включения-выключения разгрузочных устройств, тем самым повышает надежность бункерных установок, расширяет область. применения данной системы управления за счет возможности ее эффективного использования в шахтных условиях.ФормулА изобретения Система управления загрузкой и разгрузкой бункерных установок по149357 авт. св. У 650901, о т л и ч а ющ а я с я тем, что, с целью повышения надежности, каждый бункер снабжен блоком снижения частоты включе 5 ния-выключения разгрузочных устройств, через который датчик наличия груза в бункерных установках подключен к соответствующему релей 1 ному блоку каждого бункера, вклю- Ьл 16чающим в себя триггер, выход которого является выходом блока, а к соответствуюшим входам триггера подключены выходы элементов И и ИЛИ-НЕ, первые объединенные входы которых являются входом блока, а к их вторым объединенным входам подключен датчик рабочего уровня соответствующего бункера.1493571 цгнол ощ проИРЖЦГПОЧНО 80оалФюа ГигнОЛ Олу А 7 Жжн 27 иблимуягруза 8 дувре дыяоддпгицес- кагО яажюлю Бьцвд вогицесю га элВиенл 70дрр. л дыгай адгг 7фЛ 7 А Е/Рр 8 Составитель Е.Гучковалинич Техред М,Дидык рректор С,Шек едакто Подписное по изобретениям и отк -35, Раушская наб д ГКНТ СССР тия 4/5 Производственно-издательский комбинат "Патен
