Устройство для селекции и коррекции ошибок при считывании информации

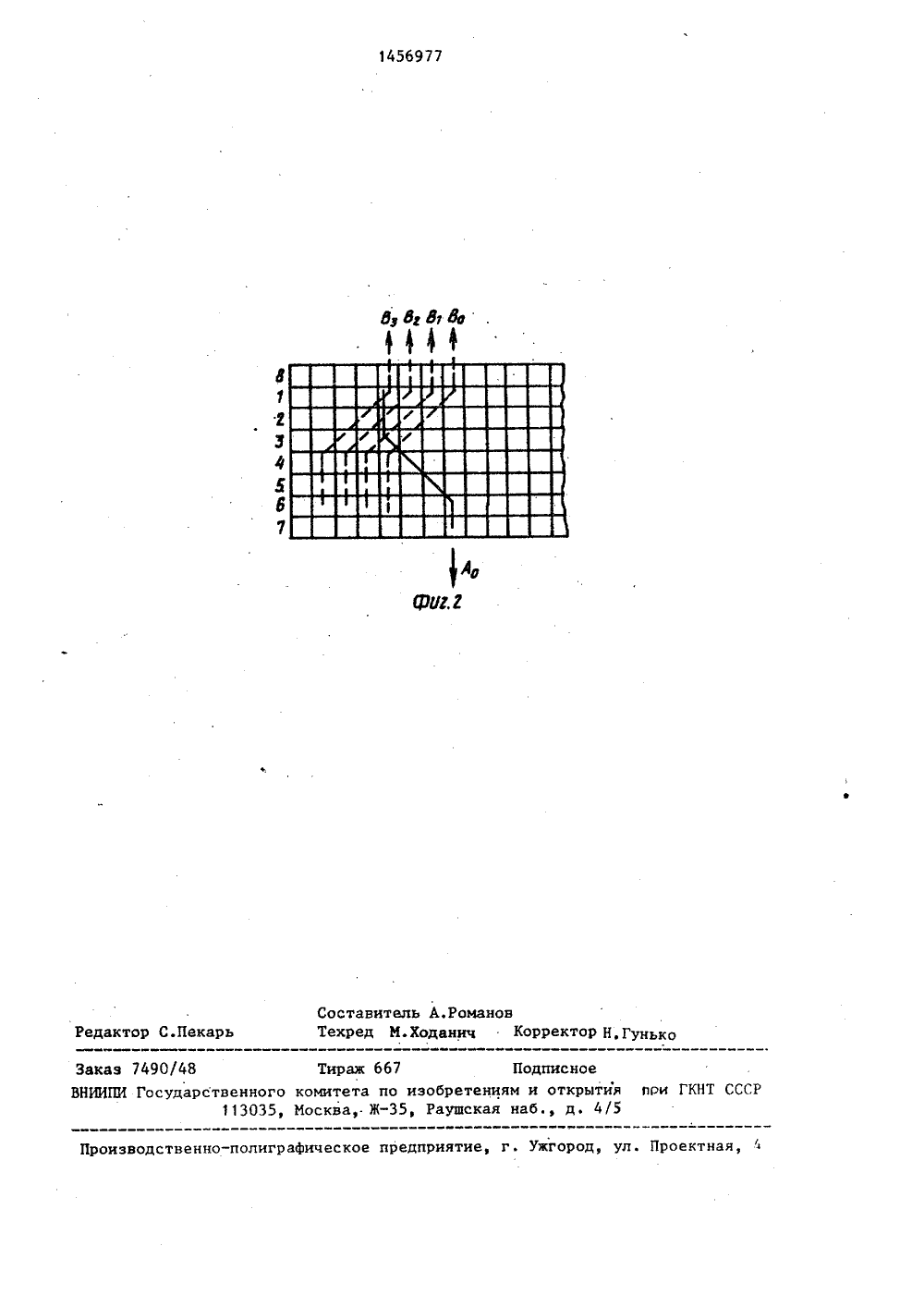

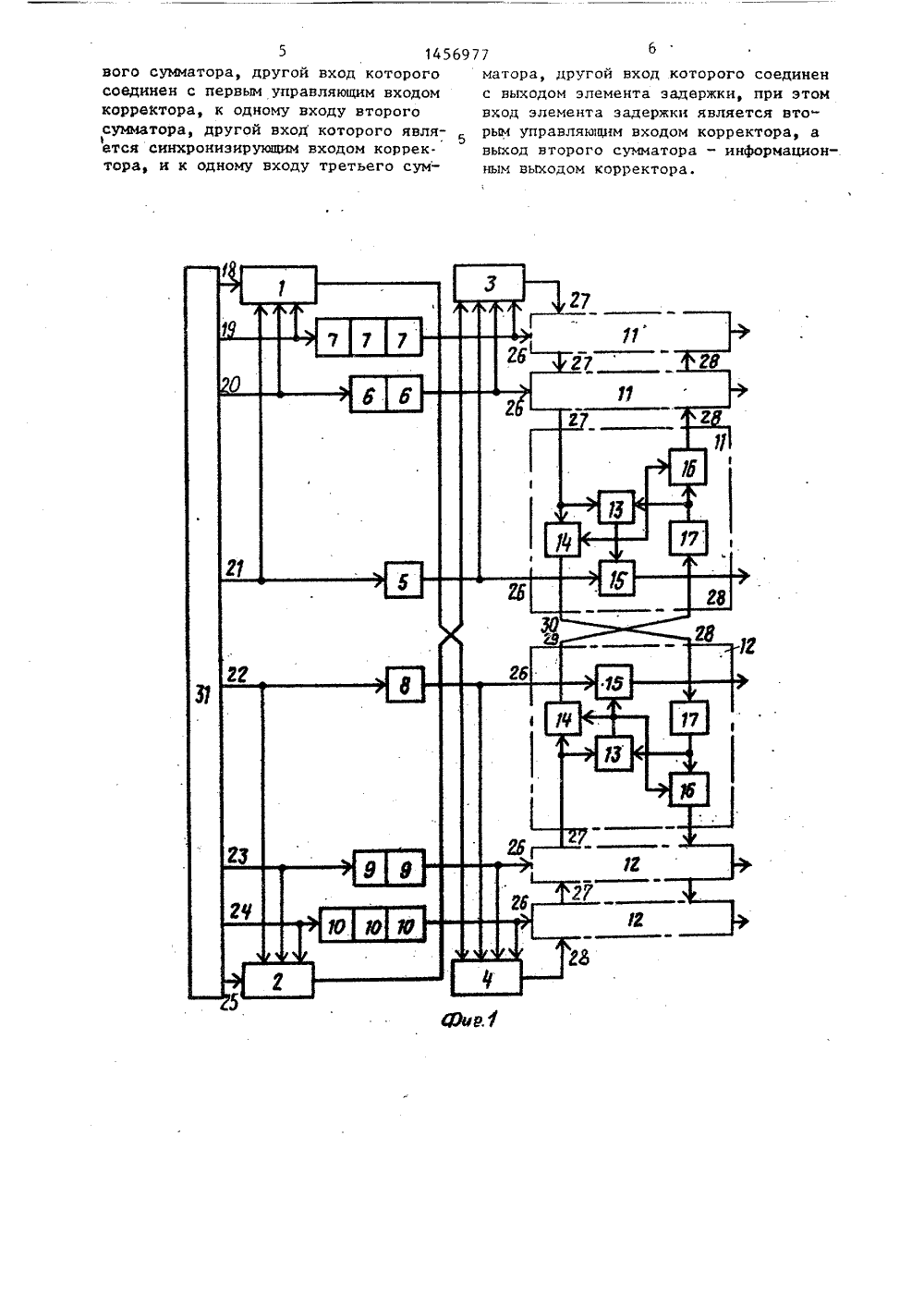

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 1 569 1)4 С 06 К 9/36 СУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР ПИСАНИЕ ИЗОБ ВТОРСНОМУ СВИДЕТЕЛЬСФ ЕНИЯ 4 тике, в частности к устройству дляселекции и коррекции ошибок при счиВ 5 тывании информации из запоминающих.устройств. Цель изобретения состоит088.8) в повышении помехоустойчивости уствидетельство ССС ройства. Поставленная цель достигает 6 К 5/04, 1972. ся путем уменьшения в два раза огра 9 2173465, ничечия на минимальный интервал межпублик. 1973. ду ошибками разных каналов, чтоспечивается введением двух суммДЛЯ СЕЛЕКЦИИ И КОР- по модулю два и конструктивнымРИ СЧИТЫВАНИИ ИНФОРМА- нением корректоров в виде трех сум- ЦИИ маторов, элемента И и элемента за 7) Изобретение относится к автома- держки. 1 з.п. ф-лы, 2 ил.(56) Авторское сВ 455352, кл. С 0Патент франциикл. С 06 К 9/00, о обеаторов выпол(54) УСТРОЙСТВО РЕКЦИИ ОШИБОК П Изобретение относится к автоматив частности к устройству для сени и ко ек и ошибок и и счит 22-25 групп, синхронизирующий вход26, первый 27 и второй 28 управляющие входы корректора, информационный выход 29 корректора и синхронизирующий выход 30 корректора, а такжеблок 3 1 воспроизведения информации. нформа. второй лекц Рр Р вании информации из запоминающих устройств.Цель изобретения состоит в повышении помехоустойчивости устройства.На фиг. 1 представлена блок-схема устройства; на фиг. 2 - диаграмма, поясняющая работу устройства.Устройство включает первый 1, второй 2, третий 3 и четвертый 4 суь- маторы по модулю два (схемы свертки)первую группу элементов 5-7 задерж-. ки, вторую группу элементов 8-10 задержки, первую 11 и вторую 12 группы корректоров, каждый из которых содержит элемент И 13, первый 14, второй 15 и третий 16 сумматоры и элемент 17 задержки.На фиг. 1 также показаны и ционные входы первой 18-21 и Устройство работает следукнцим образом.Сигналы из блока 3 1 через соответ. ствующие элементы 5-10 задержки поступают на входы 26 соответствукщих . корректоров 11 и 12. Одновременно на каждом такте с помощью схем 1"4 ,свертки формируются контрольные суммы, Каждая иэ двух контрольных сумм представляет собой результат сравнения символа контрольного канала.и свертки символов информации, расположенных в одном полустолбце, а также символов информации, лежащих на одной полудиагонали.Пусть А и В - соответственно контрольные суммы на данном такте на выходах схем 3 и 4 свертки. Пусть АА, А и В 1, В , В - соответствующие контрольные суммы на предыдущих первом, втором и третьем тактах. На фиг. 2 показаны траектории, по которьм вычисляются некоторые из этих контрольных сумм. На данном такте си О гналы А А, Аз, В , В,Вприсутствуют на выходах элементов 17 задержки соответственно четвертого, пятого, шестого, третьего. второго;пер-. вого корректоров 11 .и 12.В первом корректоре 1 1 на входы элемента И 13 поступают контрольные суьаж А и В 9. Если оба эти сигнала имеют высокий уровень нарушена четность по обеим траекториям), то на 2 О выходе элемента И 13 возникает высо кий потенциал, означающий ошибку в первом канале, с помощью сумматора 15 инвертируется значение информационного символа, с помощью сумматора 14 исправляется значение контрольной суммы А и с помощью сумматора 15 исправляется значение контрольной суммы В.Если в первом корректоре ошибка 3 О не,обнаружена, аналогичные операции происходят на том же такте во втором корректоре 11, причем здесь.в обнаружении ошибки участвуют сигналы А и В 2. Далее операции повторяются в третьем корректоре 11 обнаруживающем и исправляющем опибки в третьем информационном канале путем сравнения А и В.Одновременно на данном такте ана 40 логично исправляются ошибки в четвер-. том, пятом и шестом каналах.Так как траектории, показанные на фиг. 2, не могут иметь более одной точки пересечения, то это гарантирует, что все ошибки одного любого канала будут исправлены, При переходе на новый такт на выходах элементов 17 задержки происходит переход; А юА, А,-фА, Ао ф А 1 5 ОВф В, - В,ф Во",В,ф и на выходах схем 3 и 4 свертки вычи" сляются новые контрольные сумки А и Во, после чего процесс повторяется.55 Формула иэобретени,я 1, Устройство для селекции и коррекции ошибок при считывании информации, содержащее первый сумматорпо модулю два, информационные входыкоторого являются информационными входами первой группы устройства, первую группу элементов задержки, входы которых соединены с соответствующими информационными входами первой группы устройства, а выходы подключены к синхронизирующим входам соответствующих корректоров первой группы, информационные выходы которых являются информационными выходами первой группы устройства, второй сумматор по модулю два, информационные входы которого являются информационными входами второй группы устройства, и вторую группу элементов задержки, входы которых подключенык соответствующим информационным входам второй группы устройства, а информационные выходы соединены с информационными входами соответствуюцрм корректоров второй группы, выходы которьж являются информационными выходами второй группы устройства, о т л и ч а ю щ е е с я тем, что, с целью повышения помехоустойчиво- сти устройства, в него введены третий сумматор по модулю два, информационные входы которого соединены с выходамн элементов задержки первойгруппы и второго сумматора по модулю два, а выход подключен к первому управляющему входу первого корректора первой группы, четвертый сумматор по модулю два, информационные входы которого соединены с выходами элементов задержки второй группы и первого сумматора по модулю два, а выход подключен к первому управляющему входу первого корректора второй группы, при этом корректоры первой и второй групп последовательно соединены между собой, второй управляющий вход последнего корректора первой группы подключен к соответствующему выходу последнего корректора второй. группы, а второй управляющий вход последнего корректора второй группы со. - единен с соответствующим выходом последнего корректора первой группы.2. Устройство но п.1,о т л и ч а юц е е с я тем, что корректоры каждой из групп содержат элемент И,один вход которого является первым управляющим входом корректора, другой соединен с выходом элемента задержки, а выход подключен к одному входу пер.5 145697 вого сумматора, другой вход которого соединен с первым управляющим входом корректора, к одному входу второго сумматора, другой вход которого явля 5 ется синхронизирующим входом коррек.тора, и к одному входу третьего сум 76матора, другой вход которого соединен с выходом элемента эадержки, при этом вход элемента эадержки является вторым управляющим входом корректора, а выход второго сумматора - информационным выходом корректора.1456977 дэЬдгй Фи Составитель А,РомановРедактор С,Пекарь Техред И.Ходанич Коррек Гуньк каз 749048 Тираж 667 ПодписноеИИПИ Государственного комитета по изобретениям и открытия13035, Москва, Ж, Раушская наб., д. 4/5 ри ГКНТ ССС зводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
